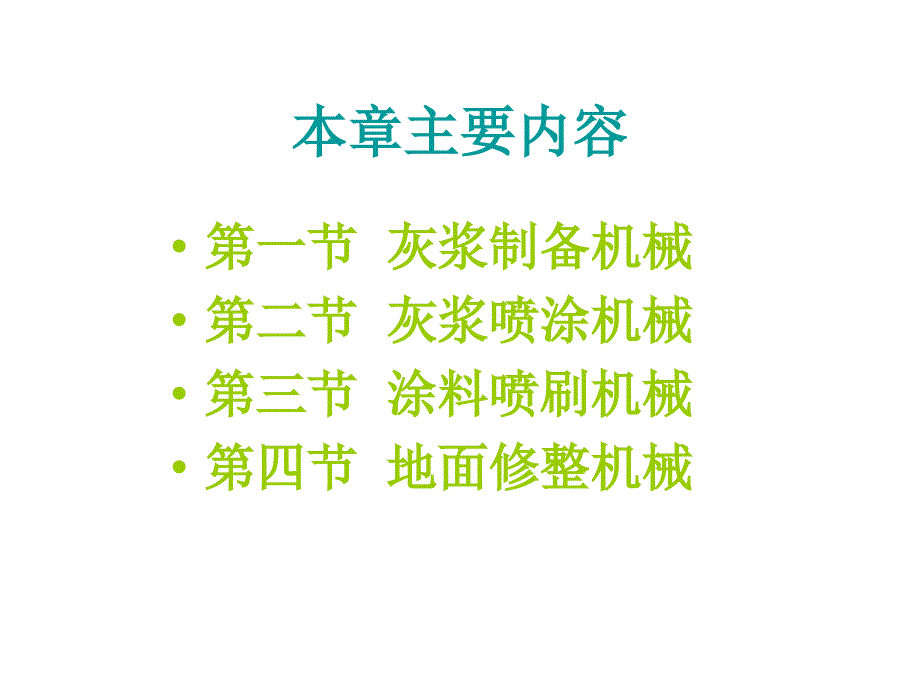

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,本章主要内容,第一节 灰浆制备机械,第二节 灰浆喷涂机械,第三节 涂料喷刷机械,第四节 地面修整机械,第一节 灰浆制备机械,灰浆制备机械是在抹灰工程中，用于加工抹灰用的原材料和制备灰浆的机械它包括筛砂机、淋灰机、灰浆搅拌机和纸筋麻刀灰拌合机等本节仅对使用较为普遍的,灰浆搅拌机,和,纸筋麻刀灰拌合机,作介绍一、灰浆搅拌机,1,、主要分类,1,）按生产方式分：周期式、连续式,2,）按搅拌方式分：单卧轴式和立轴式,3,）按安装方式分：移动式和固定式,4,）按卸料方式分：活门卸料式和倾翻卸料式,通常采用,周期式、单卧轴式和移动式2,、活门卸料式灰浆搅拌机,工作装置主要包括：搅拌、装料、配水、卸料等装置,传动：,工作时，电动机,1,经,V,带传动和齿轮减速器驱动搅拌轴,13,及轴上的拌叶旋转，进行强制搅拌物料配水：,该机上部有一虹吸式配水箱,2,可进行自动量水，并通过给水手柄,10,操纵给水装料：,活门卸料式灰浆搅拌机的装料采用钢丝绳牵引的,翻斗形式,推动料斗升降手柄,11,，使动力经天轴、卷筒、钢丝绳牵引料斗向上翻；卸料后，轻推该手柄松开制动器，料斗靠自重向下翻回。
卸料：,物料在拌筒内拌匀后，提拉卸料手柄,14,，即可开启活门卸料卸完灰浆，推压卸料手柄即可关闭活门转移：,该机设有两个胶轮用于该机的转移3,、,倾翻卸料式灰浆搅拌机,该机没有配水箱和装料机构，加水与装料都靠人工进行，结构简单但效率低1.,动力箱,2.,拉撑条,3.,搅拌叶片,4.,搅拌筒,5.,搅拌轴,6.,手柄,7.,支架,8.,销轴,9.,插销,10.,机架,11.,护罩,传动与搅拌：,动力箱内,1,的电动机通过,V,带传动和蜗杆传动，驱动搅拌筒,4,中的搅拌轴,5,及轴上的拌叶,3,转动，强制搅拌物料卸料,时转动手柄,6,，通过护罩,11,内的齿轮一扇形齿条传动使搅拌筒倾斜，边搅拌边卸料筒口设有拉撑条,2,，作安全防护和搁置筛斗用移动：,该机移动时可拔出插销,9,，将支架,7,翻起作牵引拖杆二、纸筋麻刀灰拌合机,1.,电机,2.V,带传动,3.,水管接头,4.,料斗,5.,螺旋搅刀,6.,搅拌筒,7.,打灰板,8.,刮灰板,9.,卸料斗,纸筋麻刀灰拌合机与灰浆搅拌机不同，,为保证抹面层表面的光滑、细腻，该拌合机在拌合灰膏的同时，还要对灰膏进行粉碎、拍打纸筋或麻刀等纤维和灰膏由进料斗,4,加入拌筒，水由水管接头,3,放入拌筒。
纤维、灰膏与水在拌筒内一起受到螺旋搅刀的搅拌和输送，随之被打灰板粉碎、拍打成为糊状灰膏，最后在重力和刮灰板的作用下流入卸料斗进行卸料以上过程可连续不断地进行成都办公室翻新装修公司成都翻新装修队,0,杋罔牁,三、砂浆搅拌机的使用要点,1,、砂浆搅拌机应安装在地势较高、距物料较近、运输方便的地方，机械安装应平稳、牢固，机座要离开地面一定高度，以免机械受潮并方便出料2,、搅拌机在使用前应仔细检查搅拌叶片是否有松动现象，如有松动应予紧固，以免在工作时搅拌叶片脱落打坏搅拌筒或者卡弯转轴各润滑部位在开机前需加注润滑油或润滑脂3,、加料时不得超过规定容量，砂子粒径要小于,5mm,，石块、草根、木棒、铁棍等杂物严禁装入筒内，原材料必须待拌轴进入正常运转后方准加入，不可重车启动4,、带有防漏浆的密封盘根处应当经常检查，调整转轴密封处的间隙，如发现漏浆，可旋紧压盖螺钉，重新压紧密封处5,、搅拌机在正常运转中，不准用木棍或其他工具去拨动搅拌筒中的物料6,、工作中若电气部分发生故障或临时停电，应立即拉闸，然后将搅拌筒中的物料清理出来，以免再次使用时，由于启动负荷过大，造成保险丝烧断，或损坏电动机7,、每班工作结束后，应将搅拌机用水冲洗干净，不使机内、外留有残余灰浆。
第二节灰浆喷涂机械,灰浆喷涂机械是对建筑物的内外墙面和天棚等进行连续喷涂抹灰的专用机械设备它包括灰浆泵、喷枪、喷灰机械手等灰浆泵在灰浆喷涂机械系统中起动力作用，是喷灰机械系统中最重要的组成部分用于灰浆的水平输送,(80-150m),和垂直输送（,25-40m),喷枪和喷灰机械手统称为喷灰辅助机具，它们能将泵送灰浆喷涂于建筑物的内外墙面及天棚上本节主要介绍,灰浆泵,和,喷枪,一、灰浆泵,1,、分类：,灰浆泵按其结构特征可分为,柱塞泵,和,挤压泵,柱塞式灰浆泵按其结构可分为直接作用式和隔膜式两类直接作用式,的柱塞与灰浆直接接触，结构简单，维修方便，泵送距离远,;,但柱塞及泵室的密封容易磨损，从而影响泵送效率隔膜式,的柱塞通过水和橡胶隔膜间接作用于灰浆，因而大大减小了柱塞的磨损，延长了泵的使用寿命,:,但与前一种相比，结构略为复杂，泵送距离也小一些其中，隔膜式灰浆泵按隔膜形状的不同又可分为,圆柱式,和,片式,两种直接式,隔膜式（片式）,隔膜式（圆柱式）,挤压式,2,、典型灰浆泵,1,）片式隔膜柱塞式灰浆泵,电动机,1,通过两级齿轮减速装置,2,带动曲柄滑块机构,3,中的柱塞,(,即滑块,)4,作往复直线运动。
当柱塞压入时，通过压缩泵室,5,中的水使橡胶隔膜,6,凸向灰浆室,8,，对灰浆产生压力灰浆受压后顶开排出阀,11(,铁芯橡皮球,),进入空气室,12,，随后经输浆管,14,送出当柱塞回缩时，水压及隔膜均复原而对灰浆室产生负压，排出阀关闭，吸入阀,7,开启，灰浆由料斗,9,吸入灰浆室如此反复进行安全阀,15,是通过控制水压来限制灰浆压力的当暂停喷涂或输浆管道被堵塞时，空气室的气压就会增大，气压值可由气压表,13,读出一旦气压达到限定值，柱塞再次压入时，将会使水压超过安全阀的调定压力，水溢出泵室，使水压降低，避免灰浆继续迸入空气室，保护了灰浆泵及输浆管若短时间停止喷涂，须打开,回浆阀,10,让空气室的灰浆流回料斗，使灰浆循环流动不至沉淀，以避免重新喷涂时，泵及管道发生堵塞圆柱式隔膜泵的隔膜为圆柱形且完全浸入泵室的水中，柱塞压入时，水压使橡胶隔膜向隔膜中心收缩而挤压灰浆其它构造与片式隔膜泵基本类似2,）圆柱隔膜柱塞式灰浆泵,直接作用式灰浆泵与隔膜式灰浆泵工作原理略有差别它没有水泵室，且柱塞是直接作用于灰浆上的其结构简单，泵送效率高，泵送距离远3,）直接作用柱塞式灰浆泵,传动机构驱动滚轮架,6,作顺时针旋转。
滚轮架带动两只挤压滚轮,7,和四只复位轮,8,一同转动挤压胶管,9,紧贴于挤压鼓筒,10,的内壁在滚轮的滚压下，胶管内的灰浆从,B,口不断挤出胶管被滚压之后，在其自身的弹性和复位轮的侧压力下复原复原部分与,A,口相通时，便经,A,口从料斗吸入灰浆4,）挤压式灰浆泵,3,、灰浆泵的使用要点,(1),灰浆泵应安装在坚实平整的地面上，输送管道应支撑牢固并尽量减少弯头，管道上不准受重物压迫，电动机接地装置应安全可靠2),作业前应检查灰浆泵各阀体及隔膜有无磨损或损坏情况，泵体内有无干涸残灰杂物等，各部件的连接是否牢固，电动机旋转方向是否符合泵的性能要求，输浆管路有无堵塞，各管路接头是否拧紧等3),开机前要先作试运转，加水作泵出试验，察看管路有无破损处，管道接头,(,隔膜,),是否漏水漏气试水后确认无误再泵稀浆，特别是新用管路，管子内部表面比较粗糙，应以稀浆润滑一遍，以利于灰浆的正常输送4)灰浆泵进入正常运转后，再将灰浆倾入料斗内泵送过程中，应经常以木棒搅动料斗内的灰浆，以防灰浆泌水和沉淀而影响质量5)作业过程中，若遇短时间不用灰浆，应打开回浆阀，让灰浆流入料斗，以免造成泵体内压力过大若必须停机，也要每隔3-5分钟开机一次，让灰浆在泵体和管道内运行，以防止灰浆沉淀。
6)灰浆泵在作业过程中应随时检查轴承和电动机的温升情况，其工作温度要求不准超过60,7)灰浆泵使用完毕，泵体内外、输送管路都必须清洗干净，管路内不准有残留灰浆，以免进入阀体影响阀体的启闭二、喷枪,喷枪是机械喷涂抹灰的主要辅助部件它装在输浆管的末端，在人工或喷灰机械手的控制下，将灰浆喷涂于建筑物表面喷枪按工作原理可分为,气压式,和,非气压式,两类气压式喷枪同时通入压力灰浆和压缩空气，灰浆在喷枪口与压缩空气混合成为灰浆射流，均匀地喷涂于建筑物表面非气压式喷枪靠灰浆自身的压力在墙面上进行挤涂，挤涂范围较狭窄，故使用不广泛通过调节,气管项丝,3,可改变气嘴,2,与喷嘴,1,的距离，调节,气门开关,4,可控制压缩空气的供气量，还可按灰浆的不同更换不同的喷嘴，以形成不同的灰浆射流压缩空气由进气管,5,进入，灰浆由进浆管,7,进入，枪身,6,也是手柄该喷枪多用于喷涂白灰砂浆和大白腻子等喷嘴一般距墙,150-200mm,1,、普通喷枪（喷涂式喷枪）,2,、万能式喷枪,万能式喷枪的枪体,1,是喷嘴与枪身合为一体的三段锥管气门开关,2,用于调节压缩空气的供气量，进气管,3,和进浆管,4,分别输入压缩空气和灰浆。
由于灰浆或水泥砂浆能在喷嘴内与压缩空气很好地混合，故适用范围较广；但其制造困难，损坏后难以修复3,、挤涂式喷枪,挤涂式喷枪的气管,1,由螺钉,2,固定于枪体,3,上，枪体上部为灰浆管,5,，右端为喷嘴,4,该喷枪主要靠灰浆的压力和微量气流将灰浆挤涂于墙上，而不形成散粒状的灰浆射流挤涂时，喷嘴垂直于墙面，距墙面,50-100mm,该喷枪主要用于挤涂底子灰等基础材料三、机械手,操作方便，效率高，减轻工人劳动强度石子装于料斗,4,中压缩空气通过截止阀,2,和气管,3,进入,喉管,1,高速空气射流在喉管处产生的负压将石子从料斗吸出，射流又将石子由喉管喷出石子沿输送软管,5,不断地从喷嘴,6,喷至墙面，嵌入墙面胶结层后粘牢第三节 涂料喷刷机械,一、干粘石喷涂机,干粘石喷涂机是用于干粘石外墙饰面的一种喷涂机具该机的输送软管长,2.3m,，直径,2mm,，整机重,18kg,，能喷石,12-l5m,3,/h,与之配套的空气压缩机，排气量为,0.8m,3,/min,，排气压力为,0.8-1N/mm,2,PSQ-l,型干粘石喷涂机改变了传统的水刷石工艺，将湿作业改为干作业，简化了施工程序，降低了工程造价因其喷嘴为喇叭状，故石子呈放射状喷出，在墙上分布均匀、色泽一致、粘结牢固。
该机操作简便，移动灵活二、喷浆泵,喷浆泵是用于建筑物内外墙和顶棚表面进行装饰抹灰的喷涂机具它可以喷涂石灰浆、大白浆等除油漆之外的各种浆液，还可用于在外墙面作水刷石时喷清水喷浆泵有手动往复式和电动式两种，后者在前者的基础上增加了传动装置及电动自控装置电动自控喷浆泵的工作原理如图所示：,电动机,1,经,V,带传动,2,和蜗杆传动,3,带动偏心轮机构,4,中的活塞,5,作直线往复运动在进浆阀,7,和排浆阀,B,的配合下，泵室,6,不断地吸、排浆液浆液被泵入稳压罐,9,中，在罐内一定的空气压力作用下，经喷嘴,11,喷出在稳压罐上装有一个,0-2.5N/mm,2,的气压表,l0,，表内设有两个电接点，定位于,0.8N/mm,2,和,1.5N/mm,2,两点上当罐内压力增高至,1.5N/mm,2,时，电控装置就切断电动机电源；当罐内压力降低到,0.8N/mm,2,时，电控装置又接通电动机电源罐中压力可始终保持在,0.81.5N/mm,2,的范围内，使整机能够安全地运行三、喷漆枪,高质量，规格齐全喷漆枪，使用效率高，有较好的喷雾和修整效果分重力式、上吸式、压力式进料等上吸式压缩空气在风帽处产 生低压将油漆从罐中吸入（虹吸）。
第四节 地面修整机械,地面修整机械分为,磨石机,和,地面抹光机,等类型，用于地面、楼面、墙裙等的磨平与抹光磨石机是磨平、磨光水泥石子浆、天然石材铺筑的地面、墙裙、踢脚线、楼梯踏步、窗台等表层的一种磨光机械在磨削过程中，为防止磨石机的工作。
