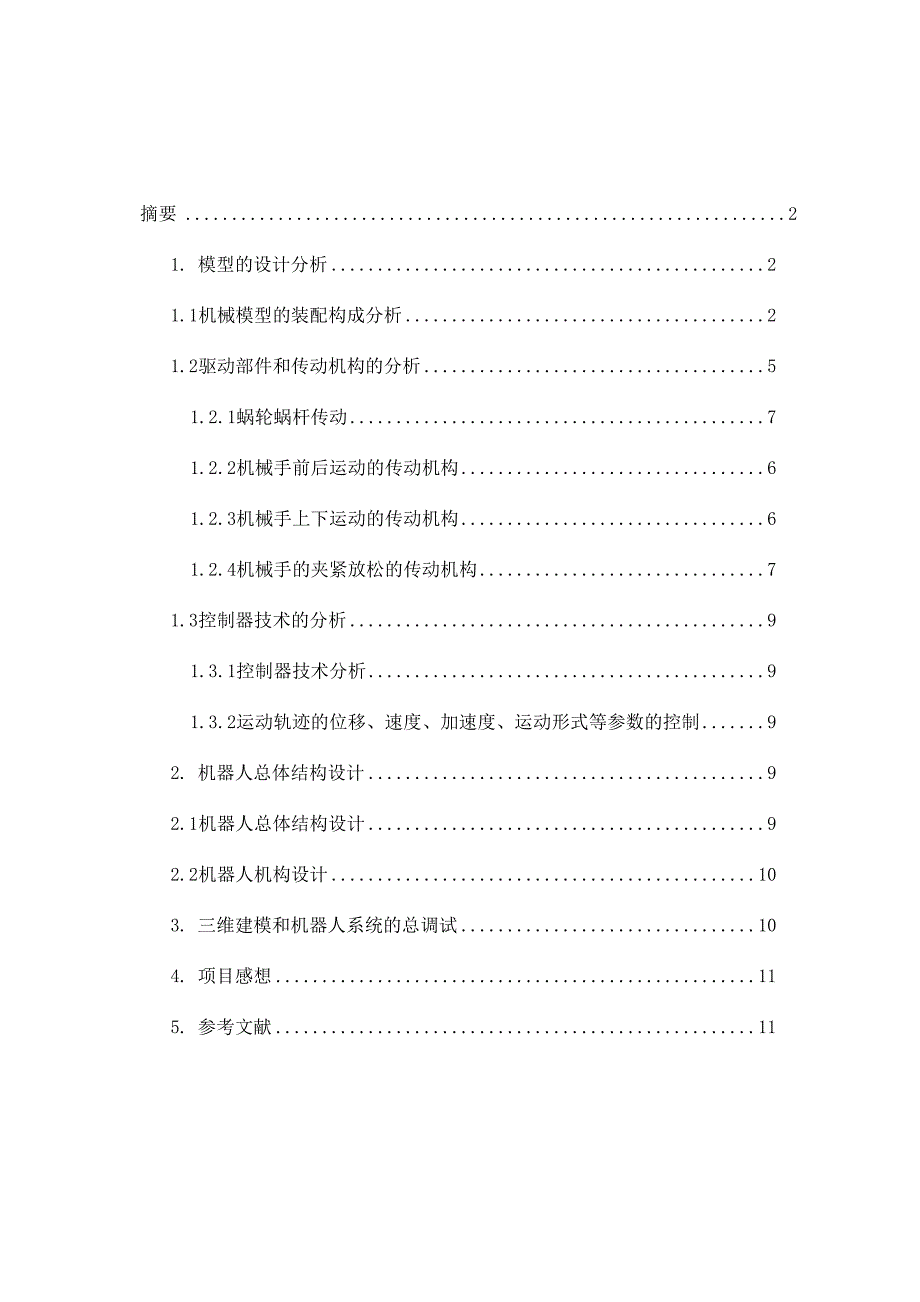

摘要 21. 模型的设计分析 21.1机械模型的装配构成分析 21.2驱动部件和传动机构的分析 51.2.1蜗轮蜗杆传动 71.2.2机械手前后运动的传动机构 61.2.3机械手上下运动的传动机构 61.2.4机械手的夹紧放松的传动机构 71.3控制器技术的分析 91.3.1控制器技术分析 91.3.2运动轨迹的位移、速度、加速度、运动形式等参数的控制 92. 机器人总体结构设计 92.1机器人总体结构设计 92.2机器人机构设计 103. 三维建模和机器人系统的总调试 104. 项目感想 115. 参考文献 11采用德国慧鱼(fischertechnik)公司生产的创意教学组合模型来进行实验 课程这些模型通过演示程序控制过程和机械结构中的传动，位研究设计工业自 动化设备提供模拟示范模型有许多形状各异的仿真的机械零部件与电子驱动元 件组成，可以进行富有想象力和创造力的装配，从而得到多样式、多功能的模拟 机械装置教学模型具有驱动、感应识别、信息处理等功能因此还需通过计算 机控制软件系统和智能信号接口盒，把几何造型、三维拼装和计算机语言有机结 合在一起借助于设置动态变量参数则可设定机构运动方向并建立运动数学模 型。
通过系统自带的计算机语言对任务进行编程，使生成的指令数据作用于模型 它是机电一体化的产品，使由一套完整的机械电子系统组成的关键词：运动模型、装配、驱动部件、传动机构分析、自由度1.模型的设计分析1・1机械模型的装配与构成分析按照说明书的步骤，进行拼接，得到的机器人模型如图1所示，这种机器人 主要由底座(或躯干)、上臂和前臂构成上臂和前臂可在通过底座的垂直平面 上运动在前臂和上臂间，机械手有个肘关节；而在上臂和底座间有个肩关节 在水平平面上的旋转运动，既可由肩关节进行，也可以绕底座旋转来实现这种 机器人的工作包迹形成球面的大部分，称为关节式球面机器人图1总模型机械手的底座部分如图2所示，机械手可以实现180度的大范围旋转图2底座机械手的躯干部分如图3所示，实现机械手的前后运动图3躯干机械手的上臂部分如图4所示，通过与底座的“肩关节”实现上下的摆动图4上臂前臂如图5所示，通过“肘关节”与上臂连接，使“爪子”实现在保持与地 面平行的同时也可以上下移动，而通过联轴器和丝杆的作用，实现机械手的夹紧 和放松图5前臂1・2驱动部件和传动机构的分析该机械手在四个地方需要驱动，分别是底座的蜗轮蜗杆传动、机械手的前后 移动、机械手的上下移动和机械手的夹紧和放松。
四部分采用的动力源均为直流 电机1.2.1蜗轮蜗杆传动如图6所示，传动部分由电机、变速箱、蜗轮蜗杆组成 传动链为：电机一变速箱一蜗轮蜗杆一整体旋转（负载）1.2.2机械手前后运动的传动机构如图7所示，该部分的传动链为：电机〜变速箱〜齿轮传动〜丝杆传动〜负 载传动简图如图8所示图7躯干部分图8机构运动简图1.2.3机械手上下运动的传动机构如图9所示，其传动链为：电机一变速箱一齿轮传动一丝杆传动一连杆其 机构运动简图如图10所示图9上臂1.2.4机械手的夹紧放松的传动机构如图11所示，其其传动链为：电机一变速箱一齿轮传动一联轴器（2个） 一丝杆传动（滑动副）一机械手夹紧（放松），运动机构简图如图12所示图12机械手夹紧（放松）机构运动简图1.3控制器技术的分析1・3・1控制器技术分析通过计算机LLwine控制软件，按照轨迹规划，编辑模型的指令程序，指令 程序实现定时等信号的输出，再经过只能信号接口盒，转变输出较强电信号，足 以驱动电机，同时可以控制电机的正反转和通电时间，从而控制机器模型进行正 确的运动状态1.3.2运动轨迹的位移、速度、加速度、运动形式等参数的控制该系统电机只需要恒定的速度转动，通过电信号来控制电机实现。
加速度不 需要控制，正常启动电机即可在位移控制上，机械手的所有运动都有行程限位 开关控制推杆前后移动的极限位移2、机器人总体结构设计2.1机器人的自由度自由度是机器人的一个重要技术指标，它是由机器人的结构决定的，并直接 影响到机器人的机动性物体上任何一点都与坐标轴的正交集合有关物体能够 对坐标系进行独立运动的数目称为自由度(degree of freedom，DOF)物体所 能进行的运动主要有以下几种：沿着坐标轴ox、oy和oz的三个平移运动T1，T2和T3；绕着坐标轴ox、oy和oz的三个旋转运动R1，R2和R3这意味着物体能够运用三个平移和三个旋转，相对于坐标系进行定向和运 动一个简单物体有六个自由度当两个物体间确立起某种关系时，每一物体就 对另一物体失去一些自由度这种关系也可以用两物体间由于建立连接关系而不 能进行的移动或转动来表示人们期望机器人能够以准确的方位把它的末端执行装置或与它连接的工具 移动到给定点如果机器人的用途是未知的，那么它应当具有六个自由度不过， 如果工具本身具有某种特别结构，那么就可能不需要六个自由度例如，要把一 个球放到空间某个给定位置，有三个自由度就足够了。
结合前面对机器人的工作空间形式的叙述，我们可以得出结论：本次实验所 拼接的机械手，由于其具有能在水平面上绕底座转动，机械手能够做里外伸缩移 动并在垂直平面上实现摆动机器人的自由度如图12所示，有底座转动的自由度、躯干前后移动的自由 度、机械手上下运动的自由度机械手夹紧(放松)，总共四个自由度，所以需要 四个电机进行驱动图13机械手自由度2・2机器人机构设计通过上面自由度的分析，可以将机器人的机构分成四部分：底座部分、躯干 部分、上臂部分和前臂部分然后进行四部分的单独设计，最后把他们连接起来 即可底座部分，设计如图2所示，由底板和蜗轮蜗杆组成躯干部分，设计如图3所示，由电机、变速箱、齿轮副、滑动副和支架组成上臂部分，设计如图4所示，由电机、变速箱、齿轮副、滑动副、转动副和 支架组成前臂部分，设计如图5所示，由电机、变速箱、齿轮副、滑动副、转动副和 支架组成最后总装配如图1所示3三维建模和机器人系统的总调试根据各部分的运动简图和各机构相对关系用三维建模把模型造出来如下 图3.1所示在建模的过程中，尤其重要的是做好传动链的设计模型在运动过 程中不能够发生干涉或者各部件不协调动作各部件的相对位置要准确。
电机、 减速器、计数器等零件要安放准确还有为了达到前后的平衡，不至于工件过重 时发生倒塌现象，把各电机都安放到尾部机器人系统的总调试在进行系统的总调试之前，先要进行机构运动的检查，保证机构转动灵活、 没有卡死现象，各个开关能正常闭合和松动，每个电机进行通电检查；然后将控 制模块、运动机构、接口模块3个部分连接好进行整个系统的总体调试这样做 可以提高总调试的成功率，避免当系统不能运转时难以找到故障所在位置4•项目感想搞项目嘛！没说的，就注重两个字一一团结！团结就是一个项目成功的基石 在团队中，虽然是各负其职，但还要互帮互助只有一个握紧的拳头了才是最有 劲、最有力的！此外，还要尽职尽责，负责好自己的任务，坚守自己的岗位在这次项目中，一来可以巩固我们在学校所学的，二来我们可以增长我们 的见识，总的来说的好处多多，课程设计的同时也可以看到我们的不足从中真正 的体会出了它的奥妙！机械创新设计重在实践和思考，我们应该多动脑思考我作为一名国防生，明年毕业后如果踏上技术岗位，我也很想研究机械化部 队的建设，未来的机械化战争将变可能5.参考文献1、《机电一体化系统创新设计》 李瑞琴等 科学出版社 2005年4月。
