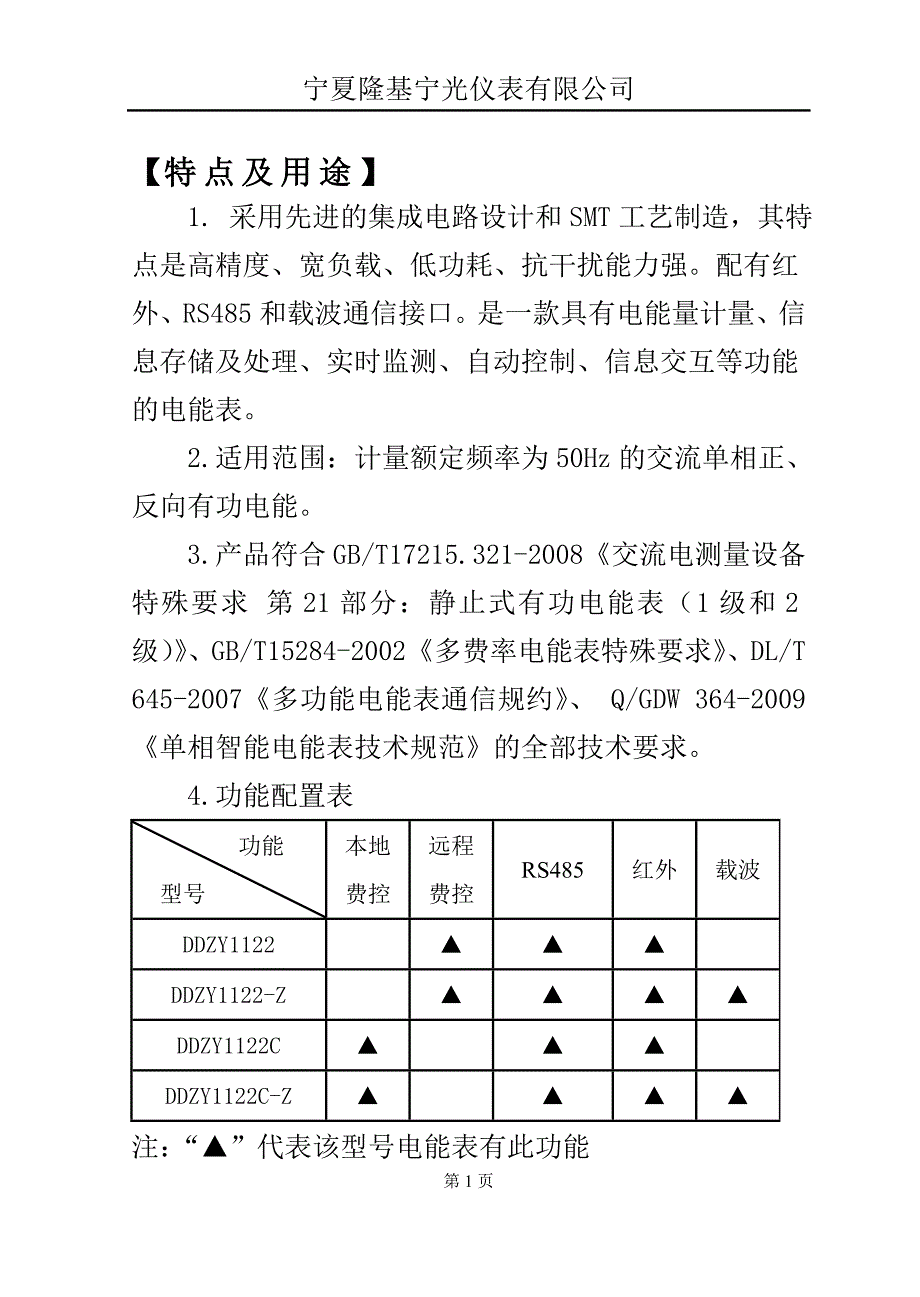

宁夏隆基宁光仪表有限公司【特点及用途】1. 采用先进的集成电路设计和SMT工艺制造，其特点是高精度、宽负载、低功耗、抗干扰能力强配有红外、RS485和载波通信接口是一款具有电能量计量、信息存储及处理、实时监测、自动控制、信息交互等功能的电能表2.适用范围：计量额定频率为50Hz的交流单相正、反向有功电能3.产品符合GB/T17215.321-2008《交流电测量设备 特殊要求 第21部分：静止式有功电能表（1级和2级）》、GB/T15284-2002《多费率电能表特殊要求》、DL/T 645-2007《多功能电能表通信规约》、 Q/GDW 364-2009 《单相智能电能表技术规范》的全部技术要求4.功能配置表功能型号本地费控远程费控RS485红外载波DDZY1122▲▲▲DDZY1122-Z▲▲▲▲DDZY1122C▲▲▲DDZY1122C-Z▲▲▲▲注：“▲”代表该型号电能表有此功能【规格及主要技术参数】1. 规格： 规格型号精度等级电压规格(V)电流规格（A）DDZY1122DDZY1122-ZDDZY1122CDDZY1122C-Z1.0级2.0级2205(25)、5(30)、10(40）、10(50）、10(60)、20(80)本公司可根据用户要求定制各种规格的电能表。
2、主要技术参数：2.1 基本误差：负载电流功率因数误差极限（%）0.05Ib ≤ I < 0.1Ib1.0±1.50.1Ib ≤ I ≤ Imax1.0±1.00.1Ib ≤ I < 0.2Ib0.5（感性）±1.50.8（容性）±1.50.2Ib ≤ I ≤ Imax0.5（感性）±1.00.8（容性）±1.02.2 电气参数（参比条件下测得）: 起动电流： 0.4 % Ib 功耗：电压线路 < 1.5W, 6.0VA电流线路 < 1.0VA潜动：具有逻辑防潜动电路时钟误差 < 0.5秒/日(23℃)液晶使用寿命：>10年掉电存贮时间：>20年【功能介绍】1. 计量功能1.1正向有功电量计量：电能表自动计量正向累计有功电量，并分别计量正向尖、峰、平、谷各费率电量1.2反向有功电量计量：电能表自动计量反向累计有功电量，并分别计量反向尖、峰、平、谷各费率电量当反向用电时，电能表给出反向指示1.3组合电量计量：电能表可根据“组合电量模式字（可设置）”，进行组合总电量和各费率电量的计量1.4本地费控智能电能表具有电费计算功能计费方式有分时电价和阶梯电价，对应分时电价电能表和阶梯电价电能表两种。
分时电价电能表根据尖、峰、平、谷各费率的正、反向用电量累加和，分别按相应费率的电价计算电费阶梯电价电能表根据当月的实际用电量，按照预设的阶梯电价分段计算电费1.5瞬时参量测量：电能表可测量电压、火线电流、零线电流、功率、功率因数等参量2. 分时费率功能2.1电能表具有两套时区、两套时段，每套时区可设置6个时区，每套时段有两个日时段表，每个日时段表可设置12个日时段时区、时段可以任意切换2.2电能表具有尖、峰、平、谷4种费率时段 2.3支持节假日和公休日的特殊费率时段3. 费控功能（本地费控智能电能表有此功能）3.1分时电价电能表：可设置两套费率电价，每套费率电价可支持4费率电价；两套费率电价可以在预设的切换时间相互切换电能表根据当前的费率，按照费率电价计费3.2阶梯电价电能表：可设置两套阶梯电价，每套阶梯电价可支持5梯度阶梯电量及相应的阶梯电价；两套阶梯电价可以在预设的切换时间相互切换电能表根据用户当月的实际用电量，按照预设的阶梯电量、阶梯电价计费3.3电能表具有两级剩余金额报警功能一级报警时，电能表显示“请购电”、并且“报警指示灯”亮二级报警时，电能表断电，用户可插卡（用户卡或查询卡）恢复用电。
3.4剩余金额为“0”后，电能表断电；若“透支门限”不为0，用户可插卡（用户卡或查询卡）恢复用电3.5当透支用电金额大于等于“透支门限”时，电能表断电，购电后方可恢复用电3.6防囤积功能: 当电能表中剩余金额大于等于充值门限金额时，不接受本次所购金额4. 显示功能4.1采用汉字LCD+背光显示LCD背光可通过按键或红外设备唤醒4.2电能表显示分为键显和循显两种4.3故障自检功能：当表计出现故障时，电能表显示出错代码4.4停电时可通过翻页键激活停电显示4.5使用三只超亮、长寿命LED指示灯a. 脉冲信号灯：红色，有电能脉冲时闪烁b. 报警信号灯：红色，报警时常亮c. 继电器通断指示灯：黄色，负荷开关分断时亮5. 通讯功能电能表具有RS485、红外及载波通讯功能可实现校时、编程、清表、抄表等功能编程、清表需要结合硬件编程开关及密码进行，编程开关可以铅封6. 事件记录功能6.1记录最近10次打开罩壳、掉电、编程、校时、清零、拉闸、合闸、购电等记录6.2记录最近12个结算日的结算电量6.3记录最近12次定时冻结记录6.4记录最近3次瞬时冻结记录6.5记录最近2次约定冻结记录6.6记录最近62天零点冻结记录。
6.7记录最近96小时整点冻结记录6.8记录最近2次时区切换记录6.9记录最近2次时段切换记录7. 输入输出接口7.1带光耦隔离的无源脉冲输出接口7.2红外、RS485通讯接口7.3多功能信号输出接口可通过软件设置，输出日计时误差或时段切换信号默认输出日计时误差测试信号，频率为1Hz7.4 跳闸控制信号输出接口（此功能仅适合于外接空开的电能表）使用操作说明】1. 外观示意图远程费控智能电能表：本地费控智能电能表：注：尺寸标注单位为：毫米mm2. 显示屏介绍3. 显示信息3.1电表故障信息提示项：当电能表出现故障时，电能表给出故障信息码（用Err—0X表示）：显示代码故障信息Err－01控制回路错误Err－02ESAM错误Err－04 时钟电池电压低Err－06存储器故障或损坏Err－07时钟错误3.2本地费控智能表插卡故障信息提示项：当插卡出现故障时，电能表给出插卡故障提示信息（用Err—XX表示）：显示代码插卡故障信息Err－10认证错误Err－11ESAM验证失败Err－12客户编号不匹配Err－13充值次数错误Err－14购电超囤积Err－15现场参数设置卡对本表已经失效Err－16修改密钥错误Err－17未按铅封键Err－18提前拔卡Err－19修改表号卡满Err－20修改密钥卡次数为0Err－21表计已开户Err－22表计未开户Err－23卡损坏或不明类型卡Err－24表计电压过低Err－25卡文件格式不合法Err－26卡类型错Err－27已经开过户的新开户卡Err－28其他错误3.3翻页按键显示及自动循环显示内容：“*”表示自动循环显示内容，远程费控智能电能表没有“当前剩余金额”“当前电价”两个显示项：显示序号显示项目格式自动循显项01当前剩余金额XXXXXX.XX*02当前组合有功总电量XXXXXX.XX*03当前组合有功尖电量XXXXXX.XX*04当前组合有功峰电量XXXXXX.XX*05当前组合有功平电量XXXXXX.XX*06当前组合有功谷电量XXXXXX.XX*07上1月组合有功总电量XXXXXX.XX08上1月组合有功尖电量XXXXXX.XX09上1月组合有功峰电量XXXXXX.XX10上1月组合有功平电量XXXXXX.XX11上1月组合有功谷电量XXXXXX.XX12上2月组合有功总电量XXXXXX.XX13上2月组合有功尖电量XXXXXX.XX14上2月组合有功峰电量XXXXXX.XX15上2月组合有功平电量XXXXXX.XX16上2月组合有功谷电量XXXXXX.XX17当前电价XXXXXX.XX*18用户户号低8位XXXXXXXX19用户户号高4位XXXX20表号低8位XXXXXXXX21表号高4位XXXX22当前日期XX.XX.XX23当前时间XX.XX.XX24故障代码Err－XX25电压XXX. X26电流XXX. XXX27零线电流XXX. XXX28功率XX. XXXX29功率因数X. XXX4．抄表说明4.1 手工抄表：上电后自动循显。
4.2 红外抄表：用手持终端抄表器进行抄表4.3 RS485抄表：通过RS585抄表4.4 载波抄表：通过电力线载波进行抄表红外通讯的波特率为1200bps；RS485通讯的波特率可设置为：1200bps、2400bps、4800bps、9600bps，默认波特率为：2400bps；载波通讯波特率为2400bps5. 校验电表5.1 光电采样:脉冲指示灯可用来校验电表的误差5.2脉冲采样，参照接线图接线与安装】1.尺寸标注1.1 外形尺寸： 外形尺寸请参见“外观示意图”1.2 DDZY1122型电能表侧视、后视图及尺寸：1.3 DDZY1122-Z、DDZY1122C、DDZY1122C-Z型电能表侧视、后视图及尺寸：注：1. 尺寸标注单位为：毫米mm2. 挂钩为两档可调节的嵌入式挂钩，挂钩孔中心与底部固定孔中心的距离分别为140mm、150mm2. 接线图如下：3. 安装电能表适用于环境温度为-30℃ ～ +60℃，相对湿度不超过85%，空气中无腐蚀性气体的环境中建议安装高度在1.8米左右运输与贮存】1. 电能表应在原包装内，极限环境温度为-40℃～+70℃，相对湿度不超过85%，空气中无腐蚀性气体的环境中。
2. 电表在货架上贮存时，整箱叠放高度不超过5箱，拆箱后单只包装的电能表叠放高度不超过10只保证期限】电能表自出厂日期十八个月内，在用户遵守本说明书规定要求，铅封仍完整的条件下，倘发现电能表不符合技术条件所规定的要求时，制造厂给予免费修理或更换第14页。
