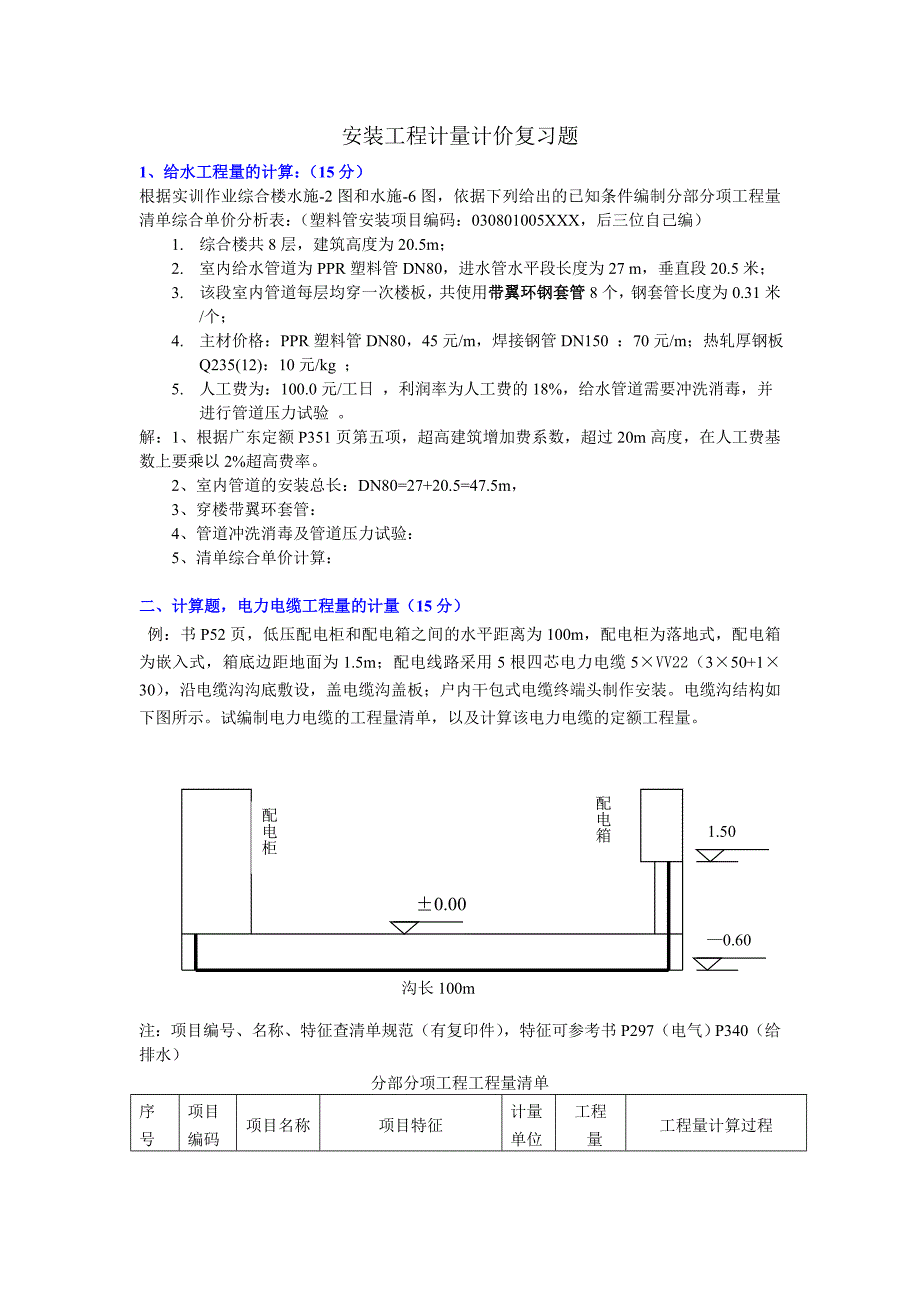

安装工程计量计价复习题1、给水工程量的计算：（15 分）根据实训作业综合楼水施-2 图和水施 -6 图，依据下列给出的已知条件编制分部分项工程量清单综合单价分析表：（塑料管安装项目编码：030801005XXX，后三位自己编）1. 综合楼共 8 层，建筑高度为 20.5m；2. 室内给水管道为 PPR 塑料管 DN80，进水管水平段长度为 27 m，垂直段 20.5 米；3. 该段室内管道每层均穿一次楼板，共使用带翼环钢套管 8 个，钢套管长度为 0.31米/个；4. 主材价格：PPR 塑料管 DN80，45 元/m，焊接钢管 DN150 ：70 元/m ；热轧厚钢板 Q235(12)： 10 元/kg ；5. 人工费为：100.0 元/工日 ，利润率为人工费的 18%，给水管道需要冲洗消毒，并进行管道压力试验 解：1、根据广东定额 P351 页第五项，超高建筑增加费系数，超过 20m 高度，在人工费基数上要乘以 2%超高费率2、室内管道的安装总长：DN80=27+20.5=47.5m ，3、穿楼带翼环套管：4、管道冲洗消毒及管道压力试验：5、清单综合单价计算：二、计算题，电力电缆工程量的计量（15 分）例：书 P52 页，低压配电柜和配电箱之间的水平距离为 100m，配电柜为落地式，配电箱为嵌入式，箱底边距地面为 1.5m；配电线路采用 5 根四芯电力电缆5×VV22（3×50+1×30） ，沿电缆沟沟底敷设，盖电缆沟盖板；户内干包式电缆终端头制作安装。
电缆沟结构如下图所示试编制电力电缆的工程量清单，以及计算该电力电缆的定额工程量1.50—0.60±0.00配电柜 配电箱沟长 100m注：项目编号、名称、特征查清单规范（有复印件） ，特征可参考书 P297（电气）P340（给排水）分部分项工程工程量清单序号项目编码 项目名称 项目特征计量单位工程量 工程量计算过程1030208001001电力电缆1.型号、规格:电力电缆5×VV22（3×50+1×30）2. 敷设方式：沿电缆沟沟底敷设3. 其他：盖电缆沟盖板；户内干包式电缆终端头制作安装m 513.5[100(配电柜至配电箱水平距离)+0.6(由柜入沟)+0.6(由沟出地面)+1.5(由地面至箱)]×5(根)=102.7×5=513.5m该电力电缆的定额工程量计算过程：增加长度见书 P48 页表 5-9{[100(配电柜至配电箱水平距离)+0.6(由柜入沟)+0.6(由沟出地面)+1.5(由地面至箱)]+[1.5×5(电力电缆终端头)+2×5(高压开关柜及低压配电盘、箱)+1.5×5(电缆进入沟内或吊架时引上（下）预留)](1+2.5%(电缆敷设波形弯度、交叉))} ×5(根)=127.7×1.025×5=654.46m三、计算题，排水工程量的计算（30 分）例：综合楼水施-5 图，参考二 ~五层卫生间排水平面图，计算一层男卫生间排水部分。
参考水施图-7 系统图，只计算第一层，层高 4.5 米小便器横管标高为 H-0.3 米，大便器横管标高为 H-0.5 米排水管道为 UPVC 排水塑料管.（注：H 为本楼层标高）本工程为一类工程，人工费为：100.0 元/工日 ，利润率为人工费的 18%主材价格如下所列： 1）UPVC 排水塑料管 DN110 ：30.0 元/ 米；2）蹲式大便器(陶瓷) ：250.00 元/ 套，大便器存水弯 DN100(瓷)：25 元/个，大便器手押阀 DN25：40 元/个注：小便器(陶瓷)采用延时自动冲洗阀(DN15)，洗手盆(陶瓷)采用普通冷水嘴(DN15)求: 1、计算卫生间内排水管道的工程量及卫生器具,塑料地漏(DN75)、塑料地面清扫口的工程量把卫生间内排水管道及卫生器具的清单列项填写在答题卡的分部分项工程工程量清单表中，并填写工程量的计算方法、计算公式及计算结果2、填写卫生间 UPVC 排水塑料管 DN110、蹲式大便器的综合单价分析表分部分项工程工程量清单序号 项目编码 项目名称 项目特征计量单位工程量 工程量计算过程1 030801005001塑料管 （UPVC、 PVC、PP-C、 PP-R、EP 管等）1.安装部位:室内 2.输送介质 ：排水3.材质 ：塑料管4.型号、规格 ：UPVC ，DN1105.连接方式：粘接m 8.23.2（4 轴线 G-F 横管,包括清扫口至 FL-3 立管）+（4.5+0.5 ）一层立管至地下大便器横管=8.2m（水施-5 图，水施-7 图）2 030801005002塑料管 （UPVC、 PVC、PP-C、 PP-R、EP 管等）1.安装部位:室内 2.输送介质 ：排水3.材质 ：塑料管4.型号、规格 ：UPVC ，DN755.连接方式：粘接m 7.51.0（洗手地漏横管至PL-2 立管，比例量或老师给出）+6.5（小便器下水至 FL-3 立管图纸给出）（水平）=7.53 030801005003塑料管 （UPVC、 PVC、PP-C、 PP-R、EP 管等）1.安装部位:室内 2.输送介质：排水3.材质 ：塑料管4.型号、规格 ：UPVC ，DN405.连接方式：粘接m 1.20.3（小便器存水弯至小便器排水横管）×4（根管）=1.2（见书P124 挂式小便器计算图）4 030801005004塑料管 （UPVC、 PVC、PP-C、 PP-R、EP 管等）1.安装部位:室内 2.输送介质：排水3.材质 ：塑料管4.型号、规格 ：UPVC ，DN325.连接方式：粘接m 0.30.3（洗手盆存水弯至排水横管）×1=0.3（见书 P122 洗脸盆计算图）5 030804004001 洗手盆1.材质 ：陶瓷2.组装形式 ：成套洗手盆3. 开关：普通冷水嘴(DN15)4. 其它：洗手盆存水弯带下水口 DN25套 1 16 030804012001 大便器1.材质 ：陶瓷2.组装方式 ：成套蹲式大便器3.其它：大便器手压阀DN25套 3 37 030804013001 小便器1.材质 ：陶瓷2.组装方式 ：成套小便器(或成套挂斗式小便器)3.其它：延时自动冲洗阀(DN15)套 4 48 030804017001 地漏1.材质 ：塑料2.型号、规格：DN75 个 1 19 030804018001 地面扫除口1.材质 ：塑料2.型号、规格：DN125 个 1 1分部分项工程量清单的计算（塑料管排水管安装）1、查广东省给排水定额，室内塑料排水管（粘接）安装 P66 页，选直径 100mm 定额编号为 C-8-1-175，安装单价：人工费=100×1.465=146.5，材料费=224.93，机械费=0，管理费=20.71，利润 =146.5×0.18=26.37，管理费和利润单价=20.17+27.37=46.54安装费合价：（146.5+224.93+0+46.54）×0.82=342.742、未计价材料计算：定额消耗量是 8.52，未计价材料量=0.82×8.52=6.99m，未计价材料费合价=30×6.99=209.7 元。
3、清单综合单价计算：塑料管安装综合单价=（安装费合价+未计价材料合价）/8.2=（342.74+209.7）/8.2=552.44/8.2=67.37填表如下：分部分项工程量清单综合单价分析表工程名称： 标段： 第 页 共 页项目编码 030801005001 项目名称 塑料管安装 计量单位 m清单综合单价组成明细单 价(元) 合 价(元)定额编号 定额名称定额单位 数量 人工费 材料费 机械费 管理费和利润 人工费 材料费 机械费 管理费和利润C8-1-175 室内排水管安装 DN110mm 10m 0.82 146.5 224.93 0 46.54. 120.13 184.44 0 38.16人工单价 小 计 120.13 184.44 0 38.16100元/工日 未计价材料费 209.7清单项目综合单价 67.37主要材料名称、规格、型号 单位 数量 单价(元) 合价(元)暂估单价(元)暂估合价(元)UPVC塑料排水管 m 6.99 30 209.7其他材料费 184.44材料费明细 材料费小计 394.14分部分项工程量清单的计算（蹲式大便器安装）1、查广东省给排水定额，大便器安装 P225 页，选手压冲洗阀，定额编号为 C8-4-39，人工费=100×4.822=482.2，材料费=505.77，机械费=0 ，管理费=68.17，利润=482.2×0.18=86.79，管理费和利润=68.17+86.79=154.96安装费单价合计=482.2+505.77+154.96=1142.93，安装费合价=1142.93×0.3=342.882、未计价材料计算：蹲式大便器=3×1.01=3.03，价格=3.03×250=757.5；大便器存水弯=3×1.005=3.02，价格=3.02×25=75.5；大便器手压阀=1.01×3=3.03 ，价格=3.03×40=121.2。
未计价材料费合价：757.5+75.5+121.2=954.23、清单综合单价计算：蹲式大便器安装综合单价=（安装费合价+未计价材料合价）/3=（ 342.88+954.2）/3=1297.08/3=432.36分部分项工程量清单综合单价分析表工程名称： 标段： 第 页 共 页项目编码 030801005001 项目名称 蹲式大便器安装 计量单位 个清单综合单价组成明细单 价(元) 合 价(元)定额编号 定额名称定额单位 数量 人工费 材料费 机械费 管理费和利润 人工费 材料费 机械费 管理费和利润C8-4-39 蹲式大便器安装 10组 0.3 482.2 505.77 154.96 144.66 151.73 46.49大便器存水弯安装 10组 0.3大便器手压阀安装 10组 0.3人工单价 小 计 144.66 151.73 46.4951元/工日 未计价材料费 802.47清单项目综合单价 381.78主要材料名称、规格、型号 单位 数量 单价(元) 合价(元)暂估单价(元)暂估合价(元)蹲式大便器（瓷） 个 3.03 250 757.5大便器存水弯（瓷） 个 3.02 25 75.5大便器手压阀 个 3.03 40 121.2其他材料费 151.73材料费明细材料费小计 954.2四、计算题，电气配管配线工程量的计算（40 分）综合楼办公楼的层高为 4.0m，首层办公室的照明配电平面图和配电系统图如下图所示，图中将原图中的配电箱、照明（日光灯、装饰灯） 、电源插座融入一图（照明配电箱 AZM为嵌入式安装） 。
参考电施 D-3，D-4 ，D-10 图条件如下：其中人工工日为 100 元/工日，利润率取 18%，管理费按一类地区计；主材价格如下：PVC20 管：4 元/米；PVC15 管：3.5 元/米； 开关盒单、双联：4 元/个；接线盒 4 元/个； 插座 7 元/ 个求：1、计算 N1、N2 回路的配管、配线、灯具、开关、插座清单工程量，并编制分部分项工程量清单2、计算 N1、N2 回路的配线定额工程量，并对配管(PVC15mm)进行综合单价分析（暗敷配管与土建配合预留，不考虑刨沟槽及修补内容）3、填写分部分项工程量清单与计价表20002400 2000n220003700200015002200n12000454544序号 图例 名称、型号、规格 备注1 双管日光灯 YG-2，2×40 吸顶2 装饰灯 FZS-164，100W 吸顶3 单联单控开关 10A250V 装高 1.4m4 双联单控开关 10A250V 装高 。
