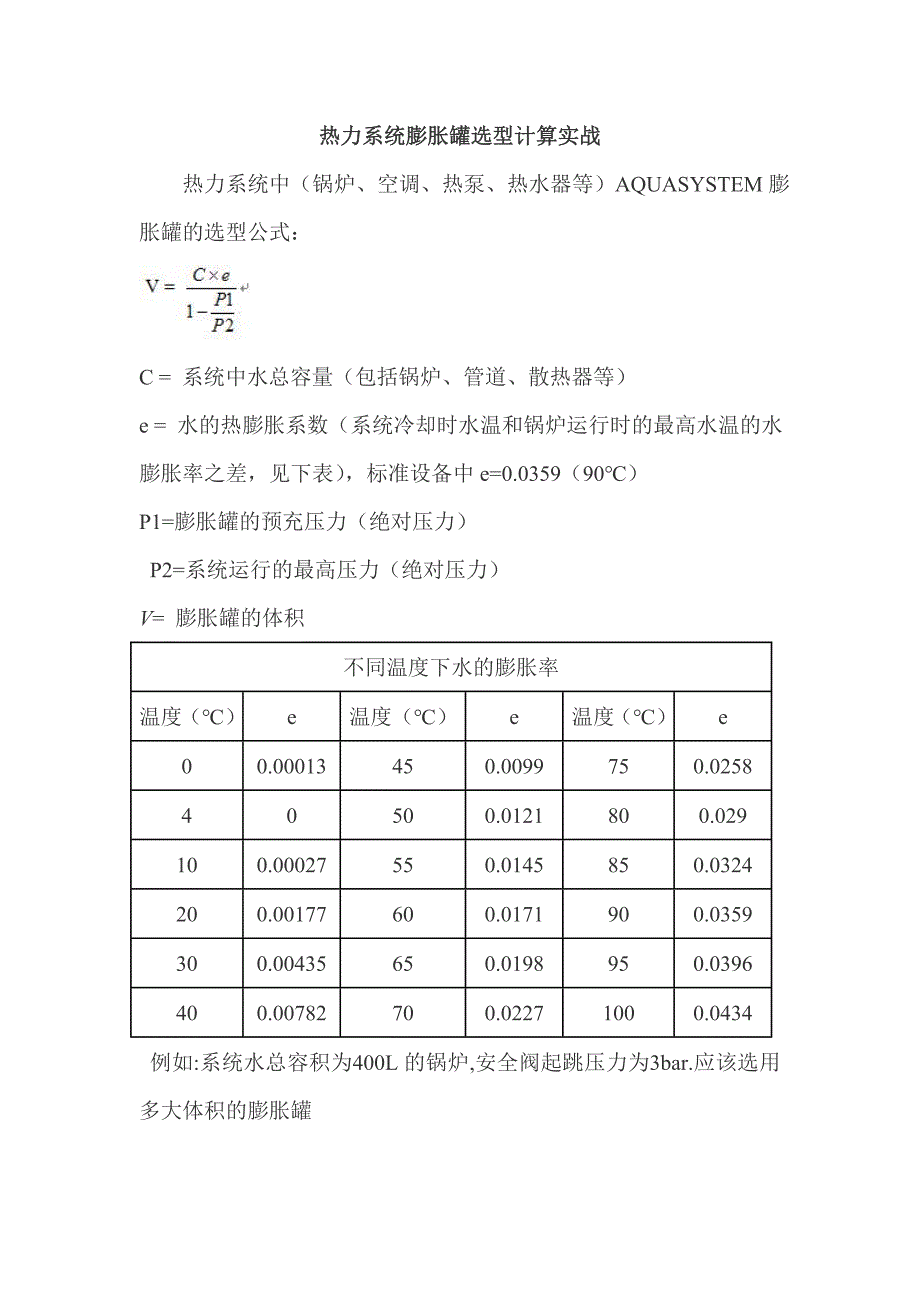

热力系统膨胀罐选型计算实战

热力系统膨胀罐选型计算实战热力系统膨胀罐选型计算实战热力系统中（锅炉、空调、热泵、热水器等）AQUASYSTEM膨胀罐的选型公式：C = 系统中水总容量（包括锅炉、管道、散热器等）e = 水的热膨胀系数（系统冷却时水温和锅炉运行时的最高水温的水膨胀率之差，见下表） ，标准设备中 e=0.0359（90℃）P1=膨胀罐的预充压力（绝对压力） P2=系统运行的最高压力（绝对压力）V= 膨胀罐的体积不同温度下水的膨胀率温度（℃）e温度（℃）e温度（℃）e00.00013450.0099750.025840500.0121800.029100.00027550.0145850.0324200.00177600.0171900.0359300.00435650.0198950.0396400.00782700.02271000.0434例如:系统水总容积为400L 的锅炉,安全阀起跳压力为3bar.应该选用多大体积的膨胀罐按选大不选小原则，最接近的是35L 的膨胀罐，即该系统需选用VAV35经验公式：空调、热泵系统：5P 以下机用2L，即 VR25-10P 机用5L，即 VR510-18P 机用8L，即 VR81P（匹）= 2.5KW锅炉、热水器系统：功率为1000Kcal/h 的锅炉或热水器，其系统水总容积为10-20L 。

1Kcal/h（大卡/小时）= 1.163W转载请注明出自深圳市得汛科技转载请注明出自深圳市得汛科技。
