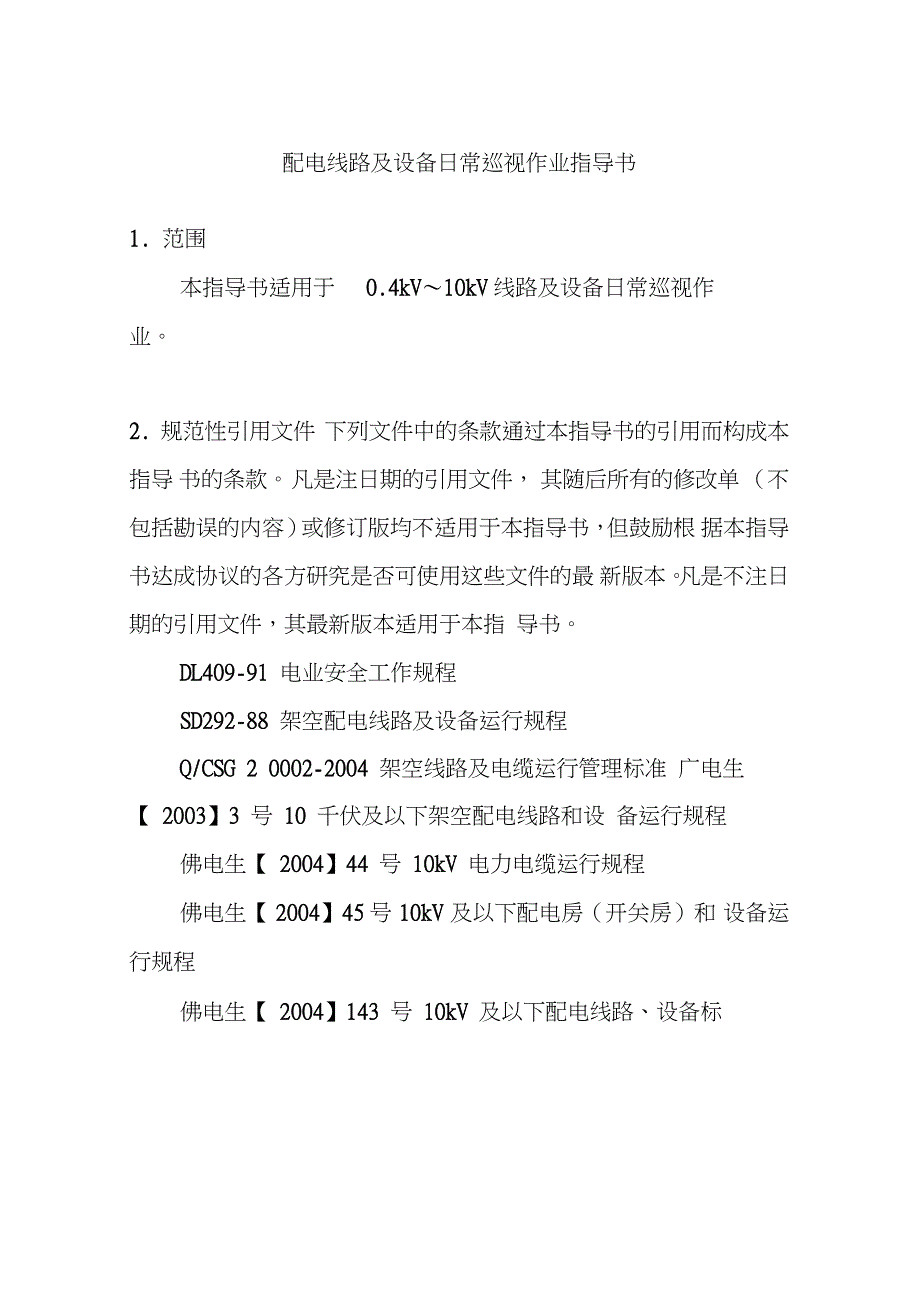

配电线路及设备日常巡视作业指导书1. 范围本指导书适用于 0.4kV〜10kV线路及设备日常巡视作业2. 规范性引用文件 下列文件中的条款通过本指导书的引用而构成本指导 书的条款 凡是注日期的引用文件， 其随后所有的修改单 （不 包括勘误的内容）或修订版均不适用于本指导书，但鼓励根 据本指导书达成协议的各方研究是否可使用这些文件的最 新版本凡是不注日期的引用文件，其最新版本适用于本指 导书DL409-91 电业安全工作规程SD292-88 架空配电线路及设备运行规程Q/CSG 2 0002-2004 架空线路及电缆运行管理标准 广电生【 2003】3 号 10 千伏及以下架空配电线路和设 备运行规程佛电生【 2004】44 号 10kV 电力电缆运行规程佛电生【 2004】45号 10kV 及以下配电房（开关房）和 设备运行规程佛电生【 2004】143 号 10kV 及以下配电线路、设备标志管理规定3.安全及预控措施序号危险点预防控制性措施1扎脚、摔伤（1） 巡视时穿工作鞋，严禁穿凉鞋、拖 鞋2） 雨天路滑，慢行走，过沟，走山道 时防止摔伤，不走险路2狗、蛇咬、蜂蛰伤人（1） 巡线路过村庄和可能有狗的地方先 吆喝，备用棍棒，防备狗咬。
2） 巡视时穿工作鞋，严禁穿凉鞋、拖 鞋在草丛和树林中行走时，要用棍棒 拍打，避免被蛇咬伤，要随身带备蛇药3） 发现蜂窝不要靠近行走，更不要去 碰触蜂窝3溺水、迷路（1） 过河时，不得趟（游）不明深浅的 水域过没有护栏的桥时，要小心防止 落水2） 电缆隧道、偏僻山区、夜间巡线应 由两人进行暑天、台风等恶劣天气， 必要时由两人进行序号危险点预防控制性措施4高处坠落单人巡视时禁止攀登树木和杆塔5交通意外（1） 恶劣天气，特别要做好出车前的检 查2） 横过公路、铁路时，要注意查看， 遵守交通法规，以免发生交通意外事故6触电伤害（1） 沿线路外侧行走，大风应沿线路上 风侧行走2） 发现导线断落地面或悬吊空中，应 设法防止行人靠近断线点 8米以内，并 迅速报告领导，等候处理3） 遇有威胁到工作人员的恶劣天气时，应停止工作（4） 人体与设备带电部位保持足够的安 全距离7六氟化硫中毒进入有六氟化硫设备的电房前，应先打 开门通风十五分钟，然后方可进入4.作业准备序号项目内容或要求备注序号项目内容或要求备注1工作量了解根据巡视计划，确定线路日常性巡视范围和分界 点2查阅资料查阅作业指导书及该线路 相关的单线图、路径图、 负荷记录、测温记录、缺 陷记录、故障记录。
3设计巡视路线根据单线图、路径图及道路交通情况设计巡视路线4人员分工根据巡视内容及工作量确定具体的人员分工，详见附件8.15工期计划按巡视计划要求6主要工器具、机械根据巡视性质，准备相应 的工器具，详见附件 8.27工作交底(1) 技术父底：明确巡视 要求、标准及注意事项2) 参照本作业指导书 “危险点分析及安全控制措施”作安全交底5. 作业周期10kV线路及设备：每月至少 1次；1kV以下线路及设备：每季度至少 1次6. 作业内容及方法6.1作业开工序号工作项目工作内容或要求1宣读安全措施（1） 班组长召集全体人员列队， 宣读安 全注意事项2） 班组长讲明工作中的危险点及控制 措施，巡视人员明了后方可开始巡视2到达巡视现场巡视人员到达巡视路线起点或设备所处 位置3核对工作范围及设备巡视人员到达作业现场，按工作单核对 巡视线路、设备名称、位置，杆塔、设 备编号6.2作业步骤及工艺要求序号作业项目或原因作业步骤及工艺要求序号作业项目或原因作业步骤及工艺要求1检查杆塔（1） 杆塔是否倾斜，铁塔构件有无弯曲、 变形、锈蚀螺栓有无松动混凝土杆有 无较长的裂纹、酥松、钢筋外露焊接处 有无开裂、锈蚀。
2） 杆塔基础有无损坏、下沉或上拔，周 围土壤有无被挖掘或沉陷3） 杆塔标志（标示牌、警示牌等）是否 齐全、正确清晰、明显4） 杆塔有无被水淹、水冲的可能，防洪 和护坡设施有无损坏、坍塌5） 杆塔周围有无影响安全的杂早和蔓藤 类植物附生，有无危及安全的鸟巢、风筝 及其它杂物6） 杆塔位置是否合适，有无被车撞的可 能，容易受汽车碰撞或者容易被人摇动的 拉线棒是否已设置保护桩，红白相间的油 漆标识是否完好2检查横担及金具（1） 铁横担有无严重锈蚀、变形、歪斜2） 金具有无严重锈蚀、变形，螺栓是否 紧固，有无缺帽，开口销有无锈蚀、断裂、序号作业项目或原因作业步骤及工艺要求脱落3检查绝缘子(1) 瓷件有无磨损、明显可见裂纹、破碎、 闪络痕迹和严重脏污2) 绝缘子是否严重偏移3) 钢脚、钢帽有无锈蚀、松动和弯曲4) 合成绝缘子有无粉化、开裂、起痕； 伞裙是否严重变形；金属附件有无锈蚀，芯 棒是否暴露4检查导线(1) 有无断股、烧伤痕迹，在靠近污染源 地区的导线有无腐蚀现象2) 三相弛度是否平衡，有无过紧、过松 现象3) 导线接头有无过热(如接头变色) 、 滑脱现象，连接线夹弹簧垫是否齐全，螺 帽是否紧固。
4) 过(跳)引线有无散股、断股、歪扭， 与杆塔构件及其它引线间距离是否符合规^定5) 绝缘导线的绝缘层有无损伤、 严重老化、龟裂和进水的可能序号作业项目或原因作业步骤及工艺要求（6） 导线上有无悬挂威胁安全的杂物 （如风筝等）7） 用于固定导线的绝缘子上的绑线有无 松驰或开断现象8） 导线对地，对交叉跨越设施及对其它 物体距离是否符合规定9） 在每年的负荷高峰期， 应对负荷重的 线路接头进行测温，并作记录5检查防雷设施（1） 避雷器外护套有无明显可见膨胀、 裂 纹、闪络痕迹，表面是否严重脏污2） 避雷器和其它设备的连线及固定是否 牢固，弓1线连接是否良好，与邻相和杆塔 构件的距离是否符合要求3） 接地端焊接处有无开裂、脱落4） 保护间隙有无烧损、 严重锈蚀或被外 物短接，间隙距离是否符合规定6检查接地装置（1） 接地引下线是否完好，有无断股、损 伤、严重腐蚀2） 接地体有无外露，在埋设范围内有无 挖土工程序号作业项目或原因作业步骤及工艺要求(3)接地引下线的保护管有无破损7检查拉 线、顶 (撑)杆、 拉线柱(1) 拉线是否断股、严重锈蚀、松弛2) 水平拉线对地距离是否符合要求3) 拉线绝缘子是否损坏， 拉线的防护管 是否完整。
4) 拉线是否防碍父通或存在被车碰撞的 可能5) 拉线棒(下把)、抱箍等金具有无变 形、严重锈蚀6) 拉线固定是否牢固， 拉线基础周围土 壤有无下沉、突起或缺土等现象7) 顶(撑)杆、拉线柱、保护桩等有无 损坏、开裂等现象8检查接户线(1) 线间距离和对地、对建筑物等交叉跨 越距离是否符合规定2) 接户线绝缘层是否损坏、龟裂、严重 老化以及有进水的可能3) 接头接触是否良好，有无过热现象4) 绝缘子有无破损、脱落5) 支持物是否牢固，有无腐朽、严重锈序号作业项目或原因作业步骤及工艺要求蚀、损坏等现象6)接户线有无混线或烧伤现象9检查变压器台架(1) 各个电气连接点有无锈蚀、 过热和烧 伤现象2) 外壳有无锈蚀焊口有无裂纹、渗油 接地是否良好3) 各部分密封垫有无老化、 开裂、缝隙， 有无渗油现象4) 铭牌及其它标志是否完好5) 高、低压侧熔断器疋否完好6) 高、低压侧引线是否松弛，绝缘是否 良好，相间或对构件的距离是否符合规定， 对工作人员上下电杆有无触电危险7) 无功补偿装置运行是否正常8) 变压器台上的其它设备(如表箱、开 关等)疋否完好9) 变压器台架高度是否符合规定， 有无 锈蚀、倾斜、下沉。
砖、石结构台架有无 裂缝和倒塌的可能地面安装的变压器，围栏是否完好序号作业项目或原因作业步骤及工艺要求(10)台架周围有无杂草丛生、 杂物堆积，有无生长较咼的农作物、树竹、曼滕植物类接近带电体10检杳柱上 负荷开关(断路器)(1) 套管有无破损、裂纹、严重脏污和闪 络放电的痕迹2) 开关的固定是否牢固；引线接点和接 地是否良好；线间和对地距离是否足够3) 开关分、合闸位置指示是否正确4) 开关的底部对地距离应大于 4米，但 不宜过高，以便于操作5) 检查SF6气体压力或真空泡是否正 常6) 外壳是否有锈蚀等现象11检杳柱上隔离开关、跌落 式熔断器(1) 瓷件有无裂纹、闪络、破损及脏污2) 熔丝管有无弯曲、变形3) 触头间接触是否良好，有无过热、烧 损、熔化现象4) 各部件的组装是否良好，有无松动、 脱落5) 引线连接是否良好，与各部件间距是序号作业项目或原因作业步骤及工艺要求否合适6) 安装是否牢固、相间距离、倾斜角是 否符合规定7) 有无锈蚀现象12检查沿线情况(1) 沿线有无易燃、易爆物品和腐蚀性液、 气体2) 导线对地、道路、公路、铁路、管道、 索道、河流、建筑物等距离是否符合规定。
3) 导线与树、竹距离是否符合规定4) 线路走廊附近有无容易被风刮起危及 线路安全的金属薄膜、杂物等5) 查明相邻地段电力、通讯、架空物、 管道及电缆的敷设情况，有无在杆塔上架 设其它电力线、通信线、电视电缆以及安 装广播喇叭等6) 有无威胁线路安全的新建筑物、 临时 工棚、大型障碍物(建筑物檐蓬、晒衣架、铁皮等)以及工程设施(机械、脚手架等)7) 注意道路、建房等大型工程的施工情况，有无路保护区内进行打桩、 钻探、序号作业项目或原因作业步骤及工艺要求开挖、地下采掘等作业8) 查明线路附近有无爆破工程 (约500m 区域内)，其安全措施是否妥当9) 线路附近有无射击、放风筝、抛扔的 外物以及在杆塔、拉线上拴牲畜等10) 注意线路巡查和检修的通道是否畅通,注意警告牌疋否完好清晰11) 查明沿线污秽情况(包括空气、土 壤的酸碱侵蚀等)12) 查明沿线江河泛滥，山洪和塌方等 异常现象13) 有无违反“电力设施保护条例”的建筑物14) 有无擅自路导线上接电器设备15) 对敷设在地下的每一回电缆线路的 保护区通道是否正常，有无挖掘、打桩等 危及电缆的作业，电缆沟及盖板是否完整， 线路标志是否完整无缺等。
如发现在电缆 线路沿线有挖掘、打桩、钻探、爆破等作 业时，应立即制止，查看电缆有无受到损序号作业项目或原因。
