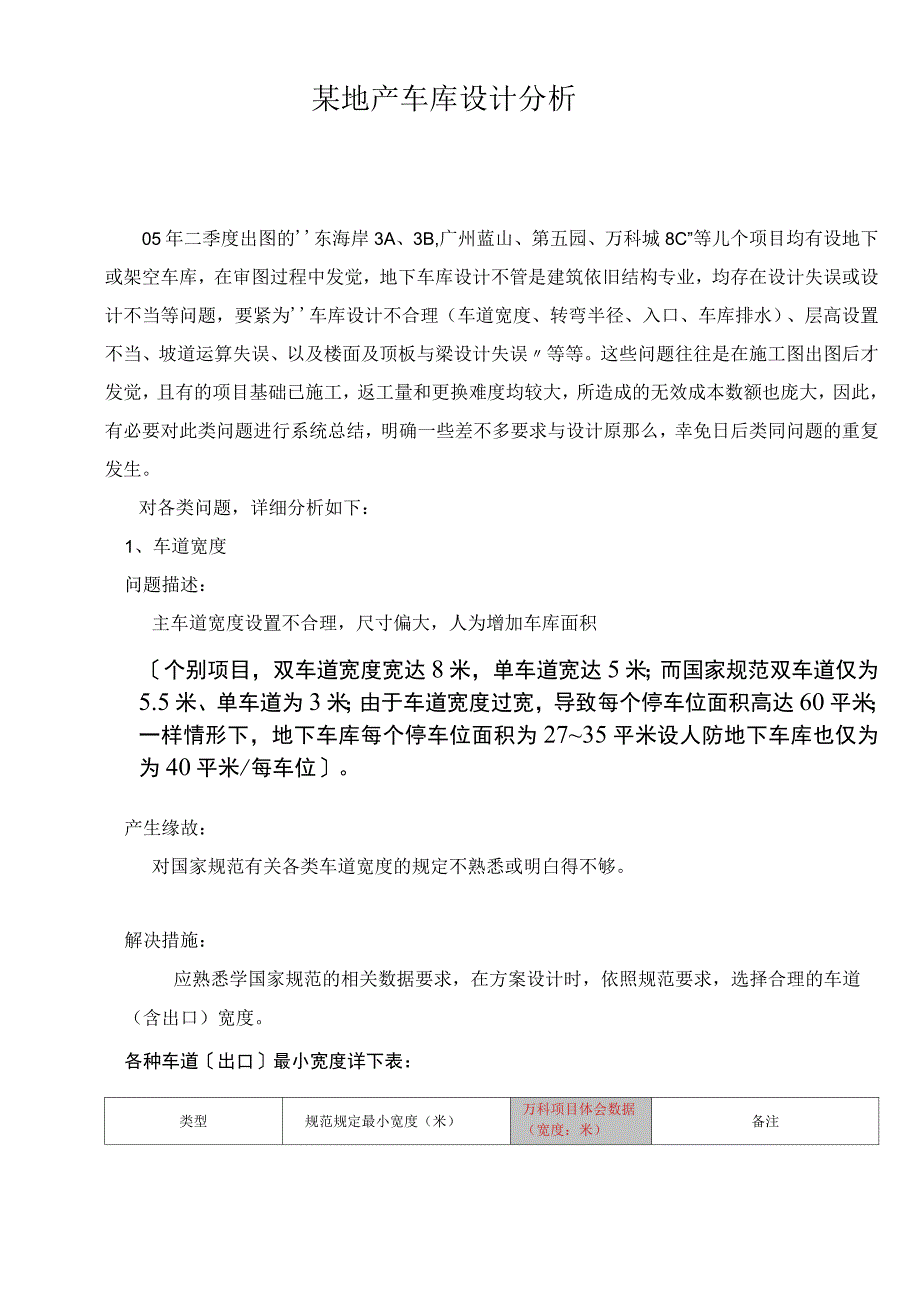

某地产车库设计分析05年二季度出图的''东海岸3A、3B,广州蓝山、第五园、万科城8C”等儿个项目均有设地下或架空车库，在审图过程中发觉，地下车库设计不管是建筑依旧结构专业，均存在设计失误或设计不当等问题，要紧为''车库设计不合理（车道宽度、转弯半径、入口、车库排水）、层高设置不当、坡道运算失误、以及楼面及顶板与梁设计失误〃等等这些问题往往是在施工图出图后才发觉，且有的项目基础已施工，返工量和更换难度均较大，所造成的无效成本数额也庞大，因此，有必要对此类问题进行系统总结，明确一些差不多要求与设计原那么，幸免日后类同问题的重复发生对各类问题，详细分析如下：1、车道宽度问题描述：主车道宽度设置不合理，尺寸偏大，人为增加车库面积〔个别项目，双车道宽度宽达8米，单车道宽达5米；而国家规范双车道仅为5.5米、单车道为3米；由于车道宽度过宽，导致每个停车位面积高达60平米；一样情形下，地下车库每个停车位面积为27~35平米设人防地下车库也仅为为40平米/每车位〕产生缘故：对国家规范有关各类车道宽度的规定不熟悉或明白得不够解决措施：应熟悉学国家规范的相关数据要求，在方案设计时，依照规范要求，选择合理的车道（含出口）宽度。
各种车道〔出口〕最小宽度详下表：类型规范规定最小宽度（米）万科项目体会数据（宽度：米）备注类型规范规定最小宽度（米）万科项目体会数据（宽度；米）备注一般直线车道单行3.04.03米仅为通车道最小宽度，未考虑从车道处进入停车位；如考虑停车，车道最小宽度为5・5米双行5.56.0停车方式为：垂直式后退停车车库出入口宽度单行3.54.0双行6.06.0直线坡道单行・样单车道：3米；防火疏散用单车道：4米4.0双行•样双车道:5.5米；防火疏散用双车道：7米一般：6米；疏散用7米曲线坡道单行・样单车道：3・8米；防火疏散用双车道：4米4.0双行7.07.0.2、车库出入口设计不当问题描述：能设一个单车道出口设成双车道出口；或能设两个''单车道〃出口设成两个''双车道"出入口，人为增加车库面积产生缘故：对车库设计防火规范中关于出入口的设置要求，明白得不当解决措施：在方案设计时，依照规范要求，设计合理的出入口数量及宽度国家对出入口数量及宽度的差不多要求，详下表:车库停车数量出入口数量（个）出入口宽度1W50辆一个单车道出入口国家规定最小宽度：单车3・5米，双车6.0米设计常用数据：单车4.0米，双车6.0米251〜100辆的地下车库一个双车道出入口，或者两个单车道出口3或51〜150辆的地上车库（含半地下车库）4>100辆的地下车库两个单车道出口5或>150辆的地上车库（含半地下车库）3、转弯半径设计不当问题描述：误将国家规定的汽车的最小转弯半径6米，明白得为是车道的最小内径，导致车道的内径过大，相应的增加车库面积。
〔注：汽车最小转弯半径是指：汽车回转时汽车的前轮外侧循圆曲线行走轨迹的半径〕''汽车的最小转弯半径"与车道内径的关系详以下图所示解决措施：依照《汽车库建筑设计规范＞44.10条的运算公式，运算得出：车库汽车环行道的最小内径：一样取3.9〜4.2米即可此数据要牢记4、车库排水设计失误问题描述：地下车库，以及地下水位较高的开敞式集中停车库未考虑明沟排水；个别项目，由室外进入室内的坡道起始点和终止端，未设排水明沟产生缘故：•一是有的项目地下车库底层层高未考虑250（最薄处）〜350厚的滤水层的厚度，导致地下室层高不够不能设滤水层及排水明沟・二是，对明沟设置原那么，不是专门明确，从而遗漏解决措施：在进行集中车库设计时，明沟的设置应应遵循如下原那么:设置明沟的部位是否设置明沟明沟形式备注1地下车库底层设,沟深200、300沟宽250一样为建筑做法设置明沟，即利用滤水层厚度来设置明沟（详附图一）•明沟位置与车道平行（具体是靠近车道依旧靠近车库的外爱护墙，可依照具体项目情形来定）・明沟尺寸：A、设滤水层的底层：沟深不小于300沟宽200B、坡道处，以及雨水较大的开敞式车库：深不小于300宽200C、其他明沟：宽200,深150・一样明沟设铸铁成品算子（如人不宜到达处，也可不设）算子尺寸:300*490*10（用于AB）250*400*10（用于C）2开敞式集中停车库底U，以及上部各层各层均设底层：同地下室底层：尺寸同地下车库上部各层：由结构设置明沟（详附图二）3半地下车库设由结构设置明沟4由室外进入车库的坡道的起点端设•样是建筑做法设置明沟5由室外进入车库的坡道的的终止端设由结构设置明沟6架空层处的停车库不设7车库入车的•而完全放开、车道是利用室外道路的车库地下水位较低时不设：地下水位较高时，设由结构设置明沟''地下水位较高"概念泛指周边有湖泊河济i,或者项目周边有山体附图附图一5、车库坡道设计失误坡道设计问题要紧有二：•问题一：当车道纵向坡度大于10%时，坡道的上下端未设缓坡使坡道设计不能满足国家规范要求，导致设计变更较大。
•解决措施：在运算坡道坡度时.，一定预选考虑缓坡要求缓坡的具体规定详以下图所示：• 问题二：个别项目，坡道设计宽度过大，人为增加车库面积• 解决措施：应熟悉掌国家规范的相关数据要求，在方案设计时，选择合理的坡道宽度各类坡道宽度具体规定详下表：类型规范规定最小宽度（米）万科项目体会数据备注直线坡道单行・样单车道：3米：防火疏散用单车道：4米4.0米双行•样双车道:5・5米；防火疏散用双车道：7米一顺6米；疏散用7米曲线坡道单行•样单车道:3.8米；防火疏散用双车道：4米4.0米双行7.07.0米另外，请悉知一样坡道的结构参数:编号坡道类型结构布置坡道板厚坡道梁高备注编号坡道类型结构布置坡道板厚坡道梁高备注1一般小车的双向板110—1201/12仅供估算2坡道单项板1501/12用，以运算3消防车坡道双向板180-2001/10为准4单项板一样不用6、车库结构”楼面、顶板与梁”设计失误在审图过程中，发觉设计院结构专业设计不够精细，一些参数选取较大，梁板厚度以及梁高均较大，人为的增加成本因此，今后为幸免类同问题发生，应向设计院明确一些差不多的设计要求6.1车库楼面的差不多设计原那么A、差不多结构参数一般停车库的楼面活荷载取值为4KN/m\板厚取值为h=110〜120,在合理跨度的情形下，配筋差不多采纳构造配筋。
框架梁高一样采纳1/10〜1/12足够,次梁采纳1/12〜1/14的跨度B、面层和找坡一般停车库的面层和找坡应一起考虑，关于双面停车的车库楼面，一样采纳1%上下都斜的同厚度结构找坡面层做法最多为50,面层中需配中4©150x150-200x200的钢丝网片，提高面层的耐磨性和抗开裂C、一般用途的地下室楼面参照其他结构做法6.2地下室顶板A、顶板厚度顶板厚度和顶板所处的位置、顶板的覆土、跨度等有关编号顶板类型顶板最小合理厚度备注1住宅室内部分100（由跨度确定）仅供估算用，以运算为准2覆土W300的顶板1203覆士〉300的顶板1504作为上部结构的嵌固部位时1805处于转换层的顶板1806人防顶板200板跨度一样W3.5米B、顶板梁高依照顶板的覆土、是否做人防而定，可大致估算:编号顶板类型顶板梁高备注1覆土W500*1/10〜1/12的跨度仅供估算用，以运算为准2500《覆土W1000^1/10的跨度31000〈覆土W1500=1/8的跨度41500〈覆土W1800%1/6〜1/8的跨度51200〈覆土W1800的人防顶板=1/6的跨度跨度一样W7.2米注：为降低层高，也可考虑采纳宽扁梁，但会增加一些造价。
一样不采纳将大部分顶板梁上翻形成''水池"，如确实要上泛，上泛高度至少工300，并应在梁上合适位置预留①50的过水洞，洞底标高同板面c、顶板排水找坡关于双面停车的车库顶面，一样采纳22%的上下都斜的同厚度结构找坡面层做法详景观设计要求。
