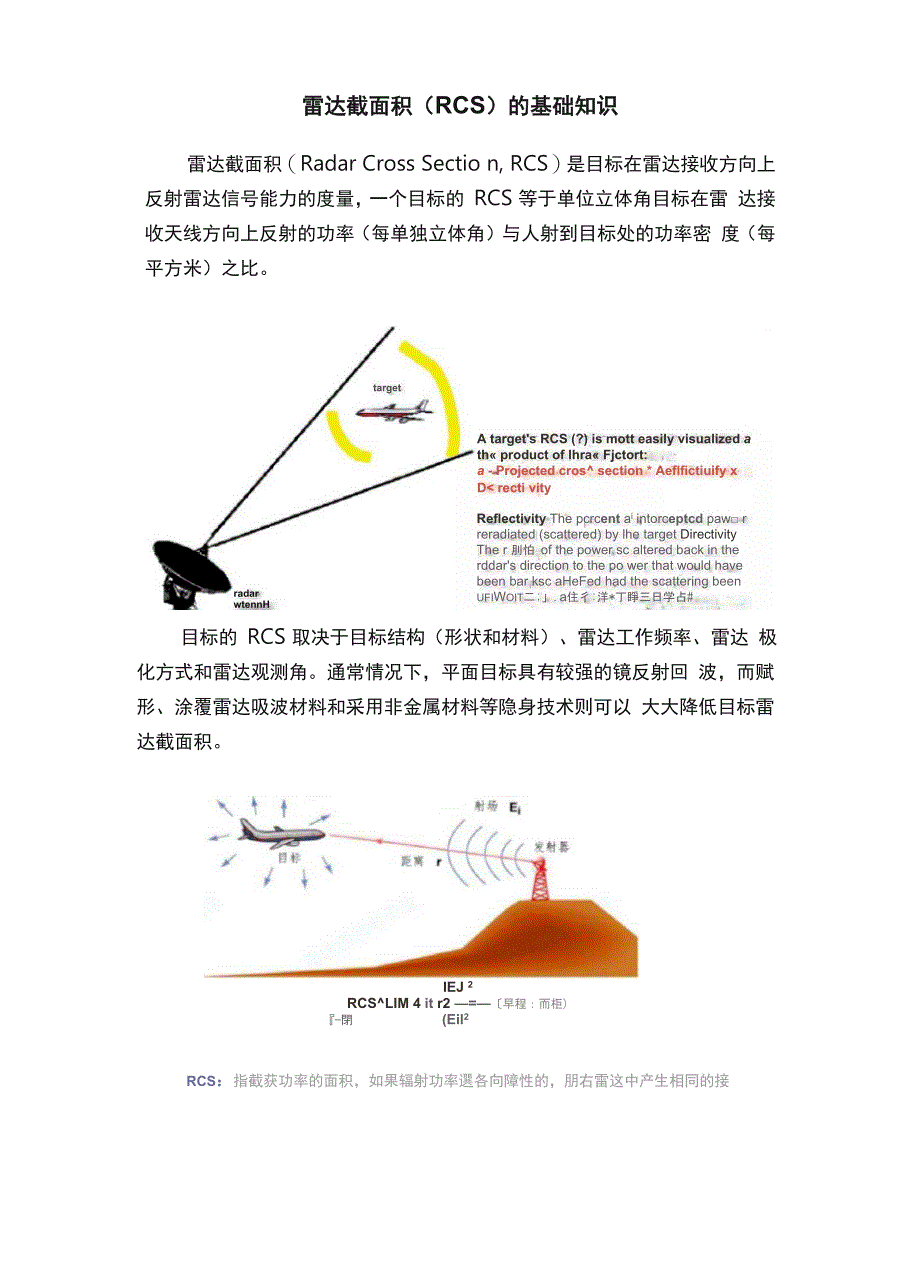

雷达截面积（RCS）的基础知识雷达截面积（Radar Cross Sectio n, RCS）是目标在雷达接收方向上 反射雷达信号能力的度量，一个目标的 RCS 等于单位立体角目标在雷 达接收天线方向上反射的功率（每单独立体角）与人射到目标处的功率密 度（每平方米）之比targetReflectivity The pcrcent ai intorceptcd paw□ r reradiated (scattered) by lhe target Directivity The r 刖怕 of the power sc altered back in the rddar's direction to the po wer that would have been bar ksc aHeFed had the scattering been ufiWoit二;」.a住彳:洋*丁睜三日学占#A target's RCS (?) is mott easily visualized a th« product of lhra« Fjctort:a - Projected cros^ section * Aeflfictiuify x D< recti vityradar wtennH目标的 RCS 取决于目标结构（形状和材料）、雷达工作频率、雷达 极化方式和雷达观测角。
通常情况下，平面目标具有较强的镜反射回 波，而赋形、涂覆雷达吸波材料和采用非金属材料等隐身技术则可以 大大降低目标雷达截面积IEJ 2RCS^LIM 4 it r2 —=—〔早程：而柜)『—閉 (Eil2RCS：指截获功率的面积，如果辐射功率選各向障性的，朋右雷这中产生相同的接目标雷达截面积的一些特性可用一些简单的模型来描述根据雷达波长与目标尺寸的相对关系，可分三个区域来描述目标雷达截面积Optical RegionRegionMia &r Retortance RegionMic或共掘区域后向散射波与爬波相互干扰光学区域Z «ao = W发生程面和边绿散射crrtmnT»r«ric&/w3vaierigtri = 2 r a"-图片 r | ；： MIT > a瑞利区在此区域，目标尺寸远小于信号波长，目标雷达截面积 与雷达观测角度关系不大，与雷达工作频率的4 次方成正比在此区域，波长与目标尺寸相当目标雷达截面积随着 频率变化而变化，变化范围可达10dB ；同时由于目标形状的不连续性， 目标雷达截面积随雷达观测角的变化而变化在此区域，目标尺寸大于信号波长，下限值通常比瑞利 区目标尺寸的上限值高一个数量级。
简单形状目标的雷达截面积可以 接近它们的光截面，目标或雷达的移动会造成视线角的变化，将导致 目标雷达截面积发生变化简单金属形状的雷达截面积可以通过公式估算，但对于像飞机这 样非常复杂的目标，其表面与 RCS 之间没有牢固的关系，它会随照射 雷达的方向而显着变化Rectangular PlateCylinderinSpherea for a = Im:X band: = 12,300 m2n d ih-er = Aa for d = 1 m:口 for h= 1m and d 二 0 5 mX band '50 m2复杂目标会包含镜面反射、边缘绕射、尖顶绕射、爬行波绕射Gap. Seam4 or DiscantinLiity Echo iDilfraclion al CornerTIPDiffraction as Aircraft NoseMultiple ReHeG^onCurvature Disconlmuity ReturnBKksutter fDom Creeping waveSp^culsi SwtaceReEleCtiW^- e Edge / DmTKtionReturn From Emgine CavhyTip DiHraclion trom Fu^l TdUlt行波绕射和非细长体因电磁突变引起的绕射。
当电磁波垂直射入局部光滑目标表面时，在其后向方向上产生很 强的散射回波，这种散射称为镜面反射，它是强散射源当电磁波入 射到目标边缘棱线时，散射回波主要来自于目标边缘对入射电磁波的 绕射，它与反射不同之处在于一束入射波可以在边缘上产生无数条绕 射线，是重要的散射源Wbyh emittedWave strikes 佬Ftit韵 flat plateRerinsmissicci of rciir ws-^e iom circrzitcan be dinecredArises reduce su'engrh 匕mzk 9 ihe receiverSpecular ReflectionVphen disconziriijiiies IDCCUK, g•世£ KinerOiarige ir MattriialT^iilifigWii-fiT r^TiirniljL WiifiifhflrYL BA£kV-tves sirike su'fice ax ^rysli^r gazing an^e arid propm孚xe was on surfece 1T ravel! ng WavesDiffraction from AircraftCavities and DuctingEngine EnretWaves BounceScattered Waves Creep Around Tuhul ar Surface■ P.acar Wa^ei GrasJn^a Circular S^tj czun can Creef：- .Araunc [石 ClrcumSsreti oe-Scatterrng Fram Gonicai P oi nt对于无隐身措施的常规飞机，它的散射场包括反射和绕射场，主 要是镜面反射和边缘绕射起作用。
对于隐身飞机，采取多种措施，使 镜面反射和边缘绕射基本消失F-35 camputer simulsted RESF-3S RCS at 10 GHz 20 degraeb lookup angleF-35RCS aiiO-GI-L. Q degree elt=zationsn3Dtn o -阳 -2nAzimutn aspect [deonees.)目标的 RCS 可通过实验测量或计算机建模得到，但需要目标的详 细信息，并且需要根据雷达工作频率和雷达观测角生成大量数据下 面给出的是几种常见目标的 RCS 典型值虽然这些数值不能完全反映复杂目标截面积，但也能从一定程度上度量RCS的统计平均值m2小型单引華飞机1四座客机2大型战斗机6中型喷气式客机40大型喷气式飞机HMk直升机3小船0.02小型游船（2仏30英尺）2座舱巡洋舰（4（^50英尺）10船舶（5000吨排水量，L波段｝10,000汽车/小型卡车10(1 - 200自行车2人1鸟类1^-1 和11"⑹目标RCS的值除了与目标类型、雷达频段和观测角度（飞行姿态）密切相关外，还与目标的起伏特性、雷达极化方式、隐身技术等相关。
