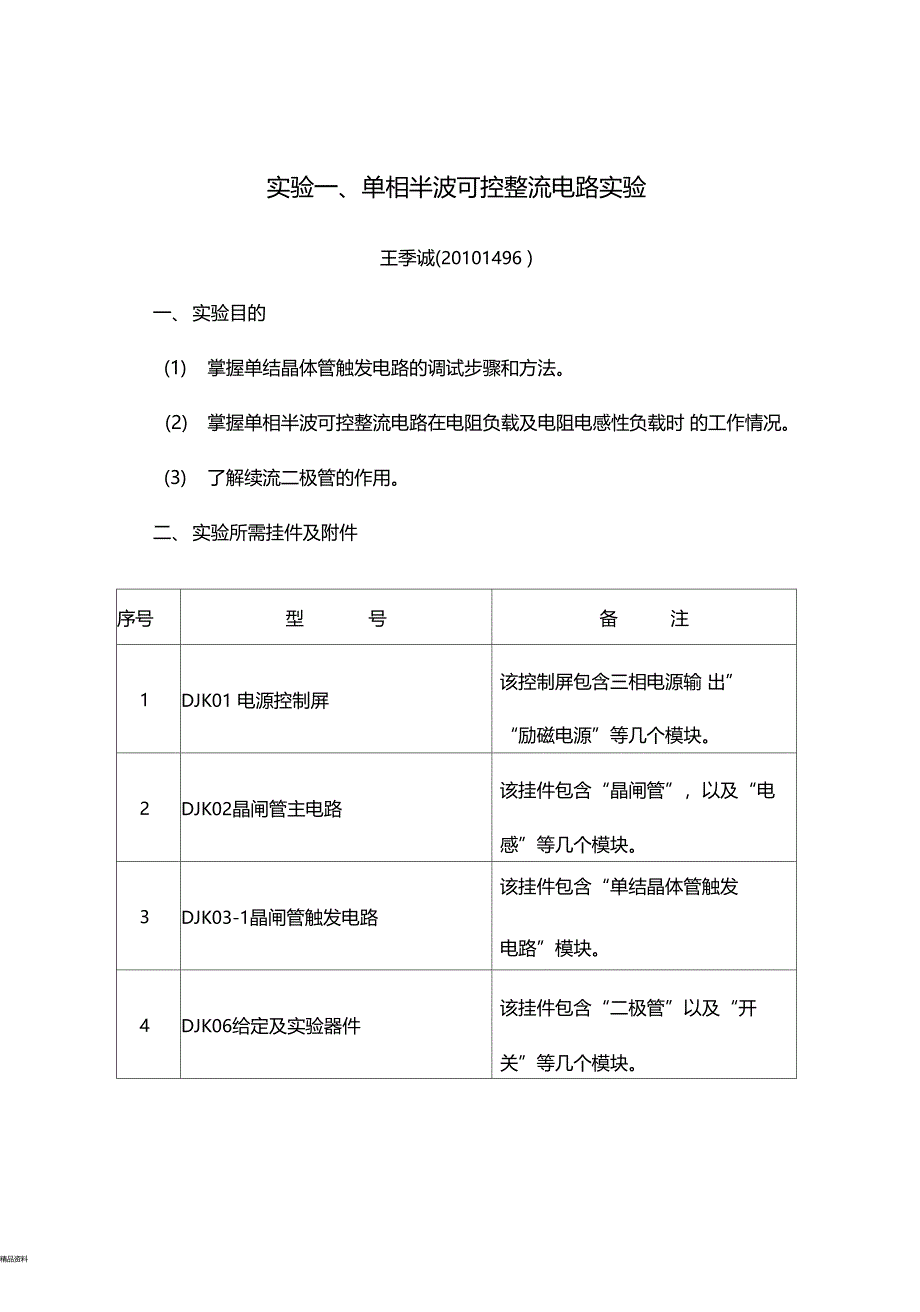

实验一、单相半波可控整流电路实验王季诚(20101496 )一、 实验目的(1) 掌握单结晶体管触发电路的调试步骤和方法2) 掌握单相半波可控整流电路在电阻负载及电阻电感性负载时 的工作情况3) 了解续流二极管的作用二、 实验所需挂件及附件序号型 号备 注1DJK01 电源控制屏该控制屏包含三相电源输 出” “励磁电源”等几个模块2DJK02晶闸管主电路该挂件包含“晶闸管”，以及“电 感”等几个模块3DJK03-1晶闸管触发电路该挂件包含“单结晶体管触发电路”模块4DJK06给定及实验器件该挂件包含“二极管”以及“开 关”等几个模块5D42 三相可调电阻6双踪示波器自备7万用表自备三、实验线路及原理单结晶体管触发电路的工作原理及线路图已在 1-3节中作过介绍将DJK03-1挂件上的单结晶体管触发电路的输出端“ G ”和“”接到DJK02挂件面板上的反桥中的任意一个晶闸管的门极和阴极， 并将相应的触发脉冲的钮子开关关闭（防止误触发），图中的 R负载用D42三相可调电阻，将两个900 Q接成并联形式二极管VD1和开关S1均在DJK06挂件上，电感 Ld在DJK02面板上，有100mH、200mH、700mH三档可供选择，本实验中选用 700mH。
直流电压表及直流电流表从 DJK02挂件上得到三相电源输出AV I. IDJKD3-1挂杵单结 晶体 菅融 反电图 3-6 单相半波可控整流电路四、实验内容（ 1）单结晶体管触发电路的调试 2）单结晶体管触发电路各点电压波形的观察并记录3）单相半波整流电路带电阻性负载时 Ud/U2= f（ a特性的测定 4）单相半波整流电路带电阻电感性负载时续流二极管作用的观 察五、预习要求（ 1）阅读电力电子技术教材中有关单结晶体管的内容，弄清单结 晶体管触发电路的工作原理 2）复习单相半波可控整流电路的有关内容，掌握单相半波可控 整流电路接电阻性负载和电阻电感性负载时的工作波形3）掌握单相半波可控整流电路接不同负载时 Ud、Id的计算方法六、实验方法（ 1）单结晶体管触发电路的调试将 DJK01 电源控制屏的电源选择开关打到“直流调速”侧，使输出线电压为200V，用两根导线将 200V交流电压接到 DJK03-1的“外接220V ” 端，按下“启动”按钮，打开 DJK03-1 电源开关，用双踪示波器观察单结晶体管触发电路中整流输出的梯形波电压、锯齿波电压及单结晶体管触发电路输出电压等波形 调节移相电位器 RP1，观察锯齿波的周期变化及输出脉冲波形的移相范围能否在 30 °~170。
范围内移动？（2）单相半波可控整流电路接电阻性负载触发电路调试正常后，按图 3-6电路图接线将电阻器调在最大阻值位置，按下“启动”按钮，用示波器观察负载电压 Ud、晶闸管VT两端电 压Uvt的波形，调节电位器 RP1，观察a =30 °、60 °、90 ° >120 °、150 时Ud、Uvt的波形，并测量直流输出电压 Ud和电源电压U2，记录于下表 中a30 °60 °90 °120 °150 °U2Ud （记录值）Ud/U2Ud （计算值）Ud=0.45U 2（1+cos a）/2（3）单相半波可控整流电路接电阻电感性负载将负载电阻R改成电阻电感性负载（由电阻器与平波电抗器Ld串联而成）暂不接续流二极管 VD1，在不同阻抗角［阻抗角 护tg-1（ ®L/R）, 保持电感量不变，改变 R的电阻值，注意电流不要超过1A］情况下，观察并记录 a =30 °、60 °、90 ° >120时的直流输出电压值Ud及Uvt的波形a30 °60 °90 °120 °150 °U2Ud（记录值）Ud/U2Ud （计算值）计算公式： Ud = 0.45U 2（1 十COS a）/2七、实验报告（1）画出a°=30 ° >60 ° >90 ° >120 ° >150。
时，电阻性负载和电阻电感性负载的Ud、Uvt波形a =30 ° 时:精品资料'£xo0uldoo0aTMu8Q838 toogsso rtMa =90 ° 时:精品资料 —(2)分析实验中出现的现象，写出体会精品资料八、注意事项（ 1 ）参照实验一的注意事项 2）在本实验中触发电路选用的是单结晶体管触发电路，同样也 可以用锯齿波同步移相触发电路来完成实验 3 ）在实验中，触发脉冲是从外部接入 DJKO2 面板上晶闸管的门极和阴极，此时 , 应将所用晶闸管对应的正桥触发脉冲或反桥触发脉冲 的开关拨向“断”的位置，避免误触发 4）为避免晶闸管意外损坏，实验时要注意以下几点：① 在主电路未接通时， 首先要调试触发电路， 只有触发电路工作正 常后，才可以接通主电路② 在接通主电路前，必须先将控制电压 Uct调到零，且将负载电阻调到最大阻值处；接通主电路后，才可逐渐加大控制电压 Uct，避免过流③ 要选择合适的负载电阻和电感，避免过流在无法确定的情况 下，应尽可能选用大的电阻值5）由于晶闸管持续工作时，需要有一定的维持电流，故要使晶 闸管主电路可靠工作， 其通过的电流不能太小， 否则可能会造成晶闸管 时断时续，工作不可靠。
在本实验装置中，要保证晶闸管正常工作，负 载电流必须大于 50mA 以上 6）在实验中要注意同步电压与触发相位的关系，例如在单结晶 体管触发电路中， 触发脉冲产生的位置是在同步电压的上半周， 而在锯齿波触发电路中， 触发脉冲产生的位置是在同步电压的下半周， 所以在主电路接线时应充分考虑到这个问题，否则实验就无法顺利完成九、实验小结本次实验中， 经过亲自的动手连接电路， 并自己对波形图进行观察， 对单相半波整流电路的概念又有了新的理解 本来只是在书本上看到了 理想的波形， 但是在实验中， 真正的波形还是和理想波形有很大的差别 的因此，这次实验还是让我觉得受益匪浅，对单项半波整流电路亦有 了新的认识Welcome ToDownload !!!欢迎您的下载，资料仅供参考！。
