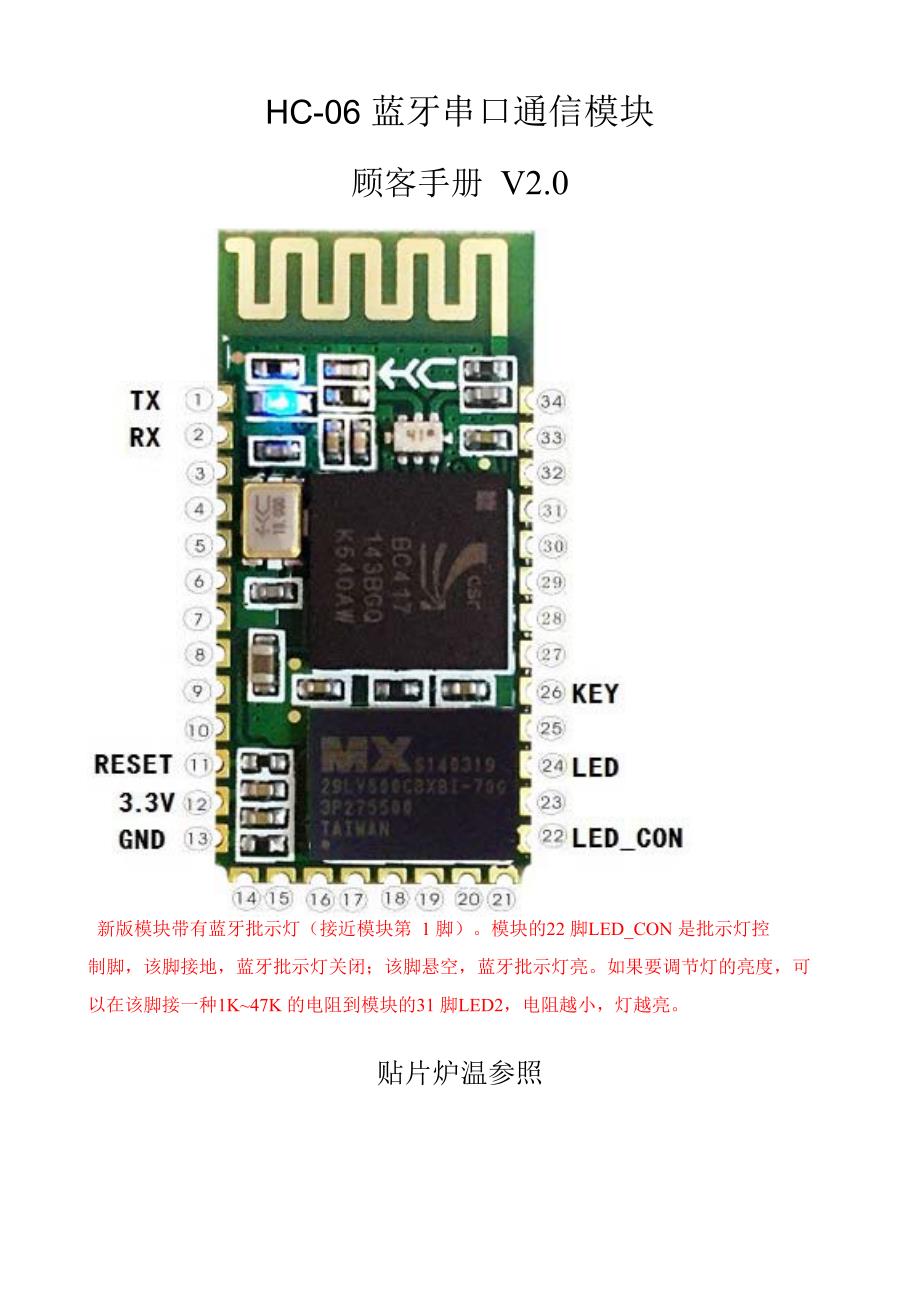

HC-06 蓝牙串口通信模块顾客手册 V2.0 新版模块带有蓝牙批示灯（接近模块第 1 脚）模块的22 脚LED_CON 是批示灯控制脚，该脚接地，蓝牙批示灯关闭；该脚悬空，蓝牙批示灯亮如果要调节灯的亮度，可以在该脚接一种1K~47K 的电阻到模块的31 脚LED2，电阻越小，灯越亮贴片炉温参照建议初次大批量贴片生产的厂家，先过炉 20~30 片模块，检查炉温与否合适建议贴片锅炉炉温不得超过参照图温度，二次贴片减少5 度左右，夏天可以再合适减少温度供电电压3.1~4.2V 工作电流不不小于50mA（以实测为准）尺寸大小 27mm*13mm*2mm存储温度：-40℃ 至+85℃，工作温度：-25℃ 至+75℃数字 2.4GHz 无线收发射 内置 2.4GHz 天线, 顾客无需调试天线蓝牙 2.0 带 EDR， 2Mbps-3Mbps 空中波特率 CSRBC04 蓝牙芯片技术 支持Android、WINXP、WIN7数据收发通过UART串口收发注：蓝牙模块的PIN2：UART-RXD不带上拉，如果单片机TXD无上拉能力的话需要在模块的UART-RXD脚上接个上拉电阻，这个很容易被顾客忽视。
对于 HC-06 主机而言，按键 S1 按下后会放弃记忆，重新搜索新的从机如果不放弃记忆，主机将始终搜索上一次配对过的从机，直到搜到并配对成功为止， HC-06 的主机有个特性就是记忆最后一次配对过的从机按键 S1对于从机而言没故意义进入 AT 指令的措施：给模块上电，不配对的状况下，就是AT 模式了两条指令之间的时间间隔1S 左右默认出厂参数：波特率 9600N81，蓝牙名HC-06，配对密码12341、测试通讯发送：AT（返回OK，一秒左右发一次）返回：OK2、改蓝牙串口通讯波特率发送：AT+BAUD1返回：OK1200注：波特率设立超过115200 后用电脑无法使用，要用单片机编程，高于115200 的波特率才干使用 用 AT 指令设好波特率后，下次上电使用不需再设立，可以掉电保存波特率 例：发送：AT+BAUD2返回：OK2400波特率代码如下：1--------- 12002--------- 24003--------- 48004--------- 9600（默认就是这个设立）5--------- 192006--------- 384007--------- 576008--------- 1152009--------- 230400A--------- 460800B--------- 921600C--------- 13824003、改蓝牙名称发送：AT+NAMEname返回：OKsetname参数name：所要设立的目前名称，即蓝牙被搜索到的名称。
20 个字符以内例：发送 AT+NAMEbill_gates返回OKsetname这时蓝牙名称改为bill_gates参数可以掉电保存，只需修改一次PDA 端刷新服务可以看到更改后的蓝牙名称，名字不可超过 20 个字符4、改蓝牙配对密码发送：AT+PINxxxx返回：OKsetPIN参数 xxxx：所要设立的配对密码，4 个数字，此命令可用于从机或主机从机是适配器或弹出规定输入配对密码窗口时，手工输入此参数就可以连接从机蓝牙模块主机搜索从机后如果密码对的，则会自动配对，主模块除了可以配对、连接从模块外，如果其她产品涉及从模块的时候也可以配对、连接，例如含蓝牙的数码相机，蓝牙GPS，蓝牙串口打印机，等等这时蓝牙配对密码也许要改为8888例：发送：AT+PIN8888返回：OKsetPIN模块在出厂时的默认配对密码是1234参数可以掉电保存，只需修改一次5、更改模块主从工作模式发送：AT+ROLE=S （设立模块为从模块Slave，模块默觉得从机）返回：OK+ROLE:S发送：AT+ROLE=M （设立模块为主模块Master）返回：OK+ROLE:M6、无校验设立指令AT+PN（默认就是这个设立）7、偶校验设立指令AT+PE8、奇校验设立指令AT+PO9、获取AT 指令版本命令AT+VERSION1.8 版本的返回OKLinvorV1.82.0 版本的返回V2.010、开关灯指令发送：AT+LED0 关灯指令返回：LED OFF发送：AT+LED1 开灯指令返回：LED ON。
