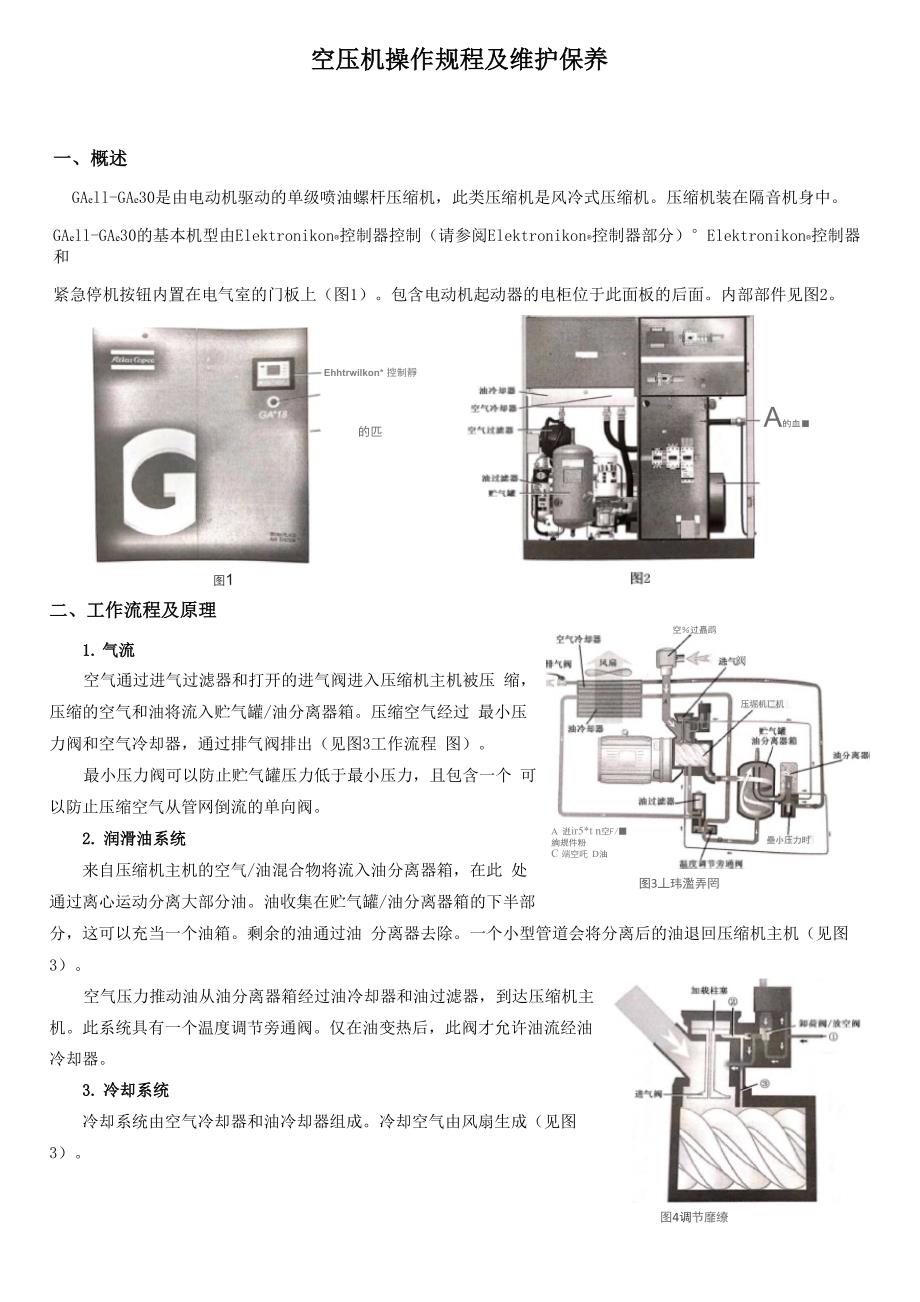

空压机操作规程及维护保养一、概述GAell-GAe30是由电动机驱动的单级喷油螺杆压缩机，此类压缩机是风冷式压缩机压缩机装在隔音机身中GAell-GAe30的基本机型由Elektronikon®控制器控制（请参阅Elektronikon®控制器部分）°Elektronikon®控制器和紧急停机按钮内置在电气室的门板上（图1）包含电动机起动器的电柜位于此面板的后面内部部件见图2Ehhtrwilkon* 控制靜的匹图1A的血■空％过矗鹉压堀机匸机壘小压力时.：阀a 逬ir5*t n空F/■絢規件粉C 端空吒 d油图3丄玮濫弄罔图4调节靡缭二、工作流程及原理1. 气流空气通过进气过滤器和打开的进气阀进入压缩机主机被压 缩，压缩的空气和油将流入贮气罐/油分离器箱压缩空气经过 最小压力阀和空气冷却器，通过排气阀排出（见图3工作流程 图）最小压力阀可以防止贮气罐压力低于最小压力，且包含一个 可以防止压缩空气从管网倒流的单向阀2. 润滑油系统来自压缩机主机的空气/油混合物将流入油分离器箱，在此 处通过离心运动分离大部分油油收集在贮气罐/油分离器箱的下半部分，这可以充当一个油箱剩余的油通过油 分离器去除。
一个小型管道会将分离后的油退回压缩机主机（见图3）空气压力推动油从油分离器箱经过油冷却器和油过滤器，到达压缩机主 机此系统具有一个温度调节旁通阀仅在油变热后，此阀才允许油流经油 冷却器3. 冷却系统冷却系统由空气冷却器和油冷却器组成冷却空气由风扇生成（见图3）4. 调节系统4.1加载当管网压力低于加载压力时，电磁阀将通电（见图4）结果：> 卸荷阀/放空阀上方的空间将通过电磁阀与油分离器箱压力①连接> 卸荷阀/放空阀会向下移动，阻塞与通道②和③的连接> 压缩机主机中的真空会使得加载柱塞向下移动，进气阀完全打开排气量为100%，压缩机加载运行4.2卸载如果耗气量少于压缩机的空气输出，则管网压力会增加当管网压力达到卸载压力时，电磁阀就会断电结果:> 卸荷阀/放空阀上方的压力将被释放到大气中，卸荷阀/放空阀上方的空间将不再与油分离器箱压力①连接> 卸荷阀/放空阀会向上移动，将有分离器箱压力①与通道②和③连接> 通道②中的压力使得加载柱塞向上移动，导致进气阀关闭，同时使压力逐步释放到大气中> 分离器箱中的压力稳定在较低的数值内少量空气将被吸入以保证卸载运行期间润滑所需的最小压力 空气输出停止，压缩机卸载运行。
三、Elektronikon®控制面板1. 控制面板慄养箝号 保养招示灯 白确运斤需号自助崖疗監皋切■回车■按靱出机按纽穗功吋恻图5控制面板控制面板见图5,通常Elektronikon®电脑控制器具有控制压缩机、 保护压缩机、监控保养条件下的元件、断电后自动重新起动（未激活）1.1自动控制压缩机电脑控制器可以通过自动加截和卸载压缩机，使管网压力维持在可 设定的限值范围内需要考虑的可设定的设置值有若干个，例如，卸载 和加载压力、最小停机时间和电动机起动的最大次数电脑控制器会在任何可能条件下停止运行压缩机以减小功率消耗， 并在管网压力下降时自动重新启动压缩机如果预计的卸载期间太短，压缩机则会连续运行，以防止出现太短的停 机期间1.2保护压缩机① 停机如果压缩机机头的出口温度超过设定的停机标准，压缩机将会停止运行此信息将显示在电脑控制器的显示屏 上如果驱动电动机过载，压缩机也将停止运行如果风扇电动机过载，风冷式压缩机也将停止运行② 停机报警停机报警标准是低于停机标准的一个可设定标准如果某个测量值超过设定的停机报警标准，将会在显示屏上 显示，以使在达到该停机标准之前提醒操作人员1.3保养报警如果保养定时器超过设定值，将会在显示屏上显示，以提醒操作人员执行某些保养操作。
1.4断电后自动重新启动电脑控制器具有一个内置功能，可以在断电之后恢复电压时自动重新启动压缩机在压缩机出厂时没有激活此 功能如果需要，可激活此功能如果已激活，并且电脑控制器已处于自动运行方式，则压缩机会在恢复对此模块的供电电压时自动重新启动2.显示屏上使用的图标功能图标说明功能图标说明压缩机状态O压缩机停机后，此图标将保持静止 压缩机正在运行时，此图标将旋转单位MPa压力单位（兆帕斯卡）£9电动机停止psi压力单位（磅/平方英寸）卸载运行bar压力单位（bar）t加载运行°C温度单位机器控制模式0远程启动/停止温度单位品局域网控制hrs小时（始终与秒一起显示）断电后自动重新启动激活了断电后自动重新启动功能一%百分比定时器0一一xlO显示值必须乘以10才等于实际值有效的保护功能0紧急停机一X100显示值必须乘以100才等于实际值保养需要保养一K1000显示值必须乘以1000才等于实际值一O电动机（过载）一I环境温度一0排卸一©1主机空气出口温度一0过滤器一露点温度一节能型（干燥机）一一一3. 主屏幕I"图T接通电源后，显示的第一个屏幕是测试屏幕然后会自动显示主屏幕（见图6） 主屏幕会显示：① 压缩机状态，以图标形式表示；②空气出口压力。
如果显示屏上的压力前面带有“t”字样，请向阿特拉斯•科普柯咨询4. 停机报警遇到压缩机机头的出口温度过高的情况，会出现停机报警如果压缩机机头的出口 温度超过停机报警标准（工厂设置值为110°C/230°F）,报警指示灯开始闪烁按向下滚 动按钮此时屏幕将显示压缩机机头的出口温度（见图7）在此情况下，仍然可以滚动查看其他屏幕，使用滚动按钮上的上箭头键和下箭头键检查其他参数的实际状态按下按钮停止运行压缩机，等候压缩机停机切断电源，检查压缩机并排除故障报警条件一旦消失，报警信息便会消失5. 停机5.1压缩机机头出口温度如果压缩机机头的出口温度超过停机标准（工厂设置值为120°C/248°F,可设定）， 则压缩机将停机，报警指示灯将会闪烁，自动运行指示灯将会熄灭，并且此时将显示 图8屏幕图标】「将会闪烁按滚动按钮，直到显示压缩机机头的实际温度屏幕显示压缩机机头的出口温度为122C（图9）切断电源，然后排除故障排 除故障后，如果停机条件已经消失，请接通电源，然后重新起动压缩机5.2电动机过载在电动机过载情况下，压缩机将停机，报警指示灯将会闪烁，自动运行指示灯将 会熄灭，并且此时将显示图10屏幕如果停机条件已经消失，请接通电源，O图m◊排气压力传感器出现故障◊风冷式压缩机上的风扇电动机过载切断电源，然后排除故障。
排除故障后，然后重新起动压缩机5.3遇到以下情况，压缩机将停机：◊压缩机机头的出口温度超过停机标准◊驱动电动机过载6. 保养报警保养定时器达到设定的时间间隔时将显示保养报警（图11）保养定时器超过设hrsHODS定的时间间隔时报警指示灯会亮起按滚动按钮滚动至〈d.6〉，此时将显示保养符号按下按钮“回车”按钮：此时将显示保养定时器的实际读数，单位为〈hrs〉或〈X1000 hrs〉（如果保养定时器值高于图LL9999）如图11,屏幕显示保养定时器读数为4002按滚动按钮滚动至〈d.1〉，此时将显示运行符号按下按钮“回车”按钮：此时将 显示保养定时器的实际读数（图12），单位为〈hrs〉或〈x1000 hrs〉（如果保养定时器 值高于9999）停止运行压缩机，切断电源，然后执行必须的保养操作另请参阅“预防性保养” “较长间隔时间”保养操作还必须包括”较短间隔时间”保养操作在上例中，执行属于8000个运行小时间隔时间及属于4000个运行小时间隔时间的所有保养操作如果使用矿 物油代替阿特拉斯•科普柯Roto-Inject Fluid润滑油，则必须缩短保养定时器中的时间间隔请参阅〃预防性保养 计划部分。
执行保养后，请复位保养定时器请参阅查阅/复位保养定时器部分VO7.査阅/复位保养定时器WL3f 1917.1从主屏幕（图13）开始：按“滚动按钮”，滚动至〈d.6〉，然后按“回车”按钮，此时屏幕上将显示使用的单位〈hrs〉（或〈xlOOOO hrs〉）和值〈1191〉，见图14在介绍的示例中，压缩机自上次保养后已经运行1191小 时7.2复位保养定时器进行保养后，请参阅保养报警部分，必须复位定时器：滚动至注册屏幕〈d.6〉，然后按“回车”按钮此时将显示读数（如4000）按“回 车”按钮，如果设置了密码，则输入密码此时图标将会闪烁（表示可以复位）按“回 车”按钮将定时器复位至〈0.000〉；或按Esc按钮取消此操作注意，未进行保养禁止复位保养定时器四、操作说明1. 启动前检查油位，如有必要，请将油加满2. 起动① 接通电源请检查电源指示灯（6）是否亮起② 打开排气阀③ 关闭冷凝水排卸阀（Dm）④ 按下控制面板上的起动按钮（1）压缩机开始运行，自 动运行指示灯（8）会亮起起动十秒后，驱动电动机会从星形 切换为三角形，压缩机开始加载运行3. 操作过程中定期检查油位在运行时，油位应处于油位观察孔中央。
如果油位过低，请停止运行压缩机，等到压缩机停机后，将注 油螺塞（FC）旋松一圈以为润滑油系统降压，然后等几分钟 取下螺塞并加入油，直至观察孔中的油位充满装好并旋紧螺 塞（FC）当自动运行指示灯（8）亮起时，电脑控制器会自动控制压缩机，即加载、卸载、停止运行电动机和重新起动4. 检査显示屏配备了 Elektronikon®控制器的压缩机:定期检查显示屏（2）以获取相关读数和信息通常，显示屏会显示 压缩机出口压力，而图标则指明压缩机的状态如果报警指示灯（7）亮起或闪烁，则需排除故障，请参阅停机报警、 停机和故障排除部分如果超过保养计划间隔，或者监视到的某个部件达到了保养级别规定，那么显示屏（2）将显 示则保养信息请执行所显示计划的保养操作，或者更换部件并复位相关定时器:请参阅保养报警部分5. 停机① 按停机按钮（9）自动运行指示灯（8）将熄灭，压缩机将在卸载运行30秒后停止运行② 要在紧急情况下停止运行压缩机，请按紧急停机按钮（10）报警指示灯会闪烁（7）对于配备了Elektronikon®控制器的压缩机:排除故障后，拔出按钮以解除其锁定，然后按Ese按钮（5）重置请勿使用紧 急停机按钮（10）执行正常的停机程序！③ 关闭排气阀（AV）④ 关闭冷凝水排卸阀（Dm）。
6. 停止使用① 停止运行压缩机，关闭排气阀② 通过打开手动阀（Dm）为出口连接降压③ 切断电源，断开压缩机与市电的连接④ 通过打开螺塞（FC）为压缩机降压要找到注油螺塞的位置⑤ 关闭连接至排气阀的空气管网零件并为其降压断开压缩机空气出口管与空气管网的连接⑥ 排卸油⑦ 排卸冷凝水回路并断开冷凝水管道与冷凝水管网的连接五、保养1. 预防性保养计划在执行保养、维修工作或调整之前，请执行以下操作：① 停止运行压缩机②按紧急停机按钮③切断电源④关闭排气阀，打开手动阀。
