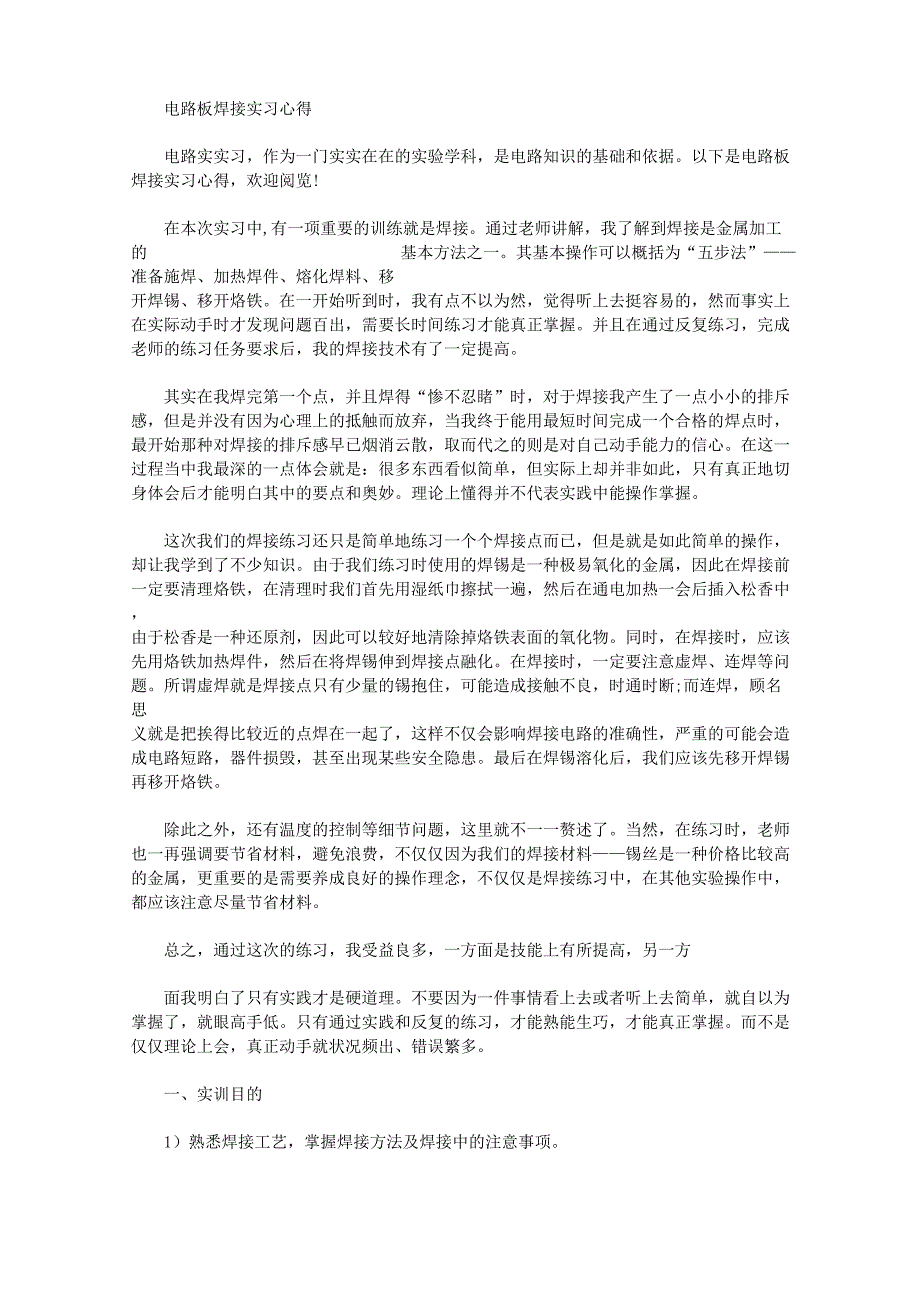

电路板焊接实习心得电路实实习，作为一门实实在在的实验学科，是电路知识的基础和依据以下是电路板 焊接实习心得，欢迎阅览!在本次实习中,有一项重要的训练就是焊接通过老师讲解，我了解到焊接是金属加工的 基本方法之一其基本操作可以概括为“五步法”——准备施焊、加热焊件、熔化焊料、移 开焊锡、移开烙铁在一开始听到时，我有点不以为然，觉得听上去挺容易的，然而事实上 在实际动手时才发现问题百出，需要长时间练习才能真正掌握并且在通过反复练习，完成 老师的练习任务要求后，我的焊接技术有了一定提高其实在我焊完第一个点，并且焊得“惨不忍睹”时，对于焊接我产生了一点小小的排斥 感，但是并没有因为心理上的抵触而放弃，当我终于能用最短时间完成一个合格的焊点时， 最开始那种对焊接的排斥感早已烟消云散，取而代之的则是对自己动手能力的信心在这一 过程当中我最深的一点体会就是：很多东西看似简单，但实际上却并非如此，只有真正地切 身体会后才能明白其中的要点和奥妙理论上懂得并不代表实践中能操作掌握这次我们的焊接练习还只是简单地练习一个个焊接点而已，但是就是如此简单的操作， 却让我学到了不少知识由于我们练习时使用的焊锡是一种极易氧化的金属，因此在焊接前 一定要清理烙铁，在清理时我们首先用湿纸巾擦拭一遍，然后在通电加热一会后插入松香中， 由于松香是一种还原剂，因此可以较好地清除掉烙铁表面的氧化物。
同时，在焊接时，应该 先用烙铁加热焊件，然后在将焊锡伸到焊接点融化在焊接时，一定要注意虚焊、连焊等问 题所谓虚焊就是焊接点只有少量的锡抱住，可能造成接触不良，时通时断;而连焊，顾名思 义就是把挨得比较近的点焊在一起了，这样不仅会影响焊接电路的准确性，严重的可能会造 成电路短路，器件损毁，甚至出现某些安全隐患最后在焊锡溶化后，我们应该先移开焊锡 再移开烙铁除此之外，还有温度的控制等细节问题，这里就不一一赘述了当然，在练习时，老师 也一再强调要节省材料，避免浪费，不仅仅因为我们的焊接材料——锡丝是一种价格比较高 的金属，更重要的是需要养成良好的操作理念，不仅仅是焊接练习中，在其他实验操作中， 都应该注意尽量节省材料总之，通过这次的练习，我受益良多，一方面是技能上有所提高，另一方面我明白了只有实践才是硬道理不要因为一件事情看上去或者听上去简单，就自以为 掌握了，就眼高手低只有通过实践和反复的练习，才能熟能生巧，才能真正掌握而不是 仅仅理论上会，真正动手就状况频出、错误繁多一、实训目的1）熟悉焊接工艺，掌握焊接方法及焊接中的注意事项2）掌握电路的调试方法3）掌握 555时基电路的原理及应用二、实训要求1）元件布局合理、美观，布线合理。
2）焊接美观，不允许出现虚焊、脱焊、断线等问题3）电路运行稳定可靠，调整方便4）电路要求的功能全部实现并达到规定的精度5）可自由发挥增加新的功能三、焊接工艺及注意事项在电子制作中，元器件的连接处需要焊接焊接的质量对制作的质量影响极大所以， 学习电于制作技术，必须掌握焊接技术，练好焊接基本功一、焊接工具（一）电烙铁电烙铁是最常用的焊接工具我们使用20W内热式电烙铁新烙铁使用前，通电烧热， 蘸上松香后用烙铁头刃面接触焊锡丝，使烙铁头上均匀地镀上一层锡这样做，可以便于焊 接和防止烙铁头表面氧化旧的烙铁头如严重氧化而发黑，可用钢挫挫去表层氧化物，使其 露出金属光泽后，重新镀锡，才能使用电烙铁要用220V交流电源，使用时要特别注意安全 应认真做到以下几点：1. 电烙铁插头最好使用三极插头要使外壳妥善接地2. 使用前，应认真检查电源插头、电源线有无损坏并检查烙铁头是否松动3. 电烙铁使用中，不能用力敲击要防止跌落烙铁头上焊锡过多时，可用布擦掉不 可乱甩，以防烫伤他人4. 焊接过程中，烙铁不能到处乱放不焊时，应放在烙铁架上注意电源线不可搭在烙 铁头上，以防烫坏绝缘层而发生事故5. 使用结束后，及时切断电源，拔下电源插头。
冷却后，再将电烙铁收回工具箱二）焊锡和助焊剂焊接时，还需要焊锡和助焊剂1. 焊锡焊接电子元件，一般采用有松香芯的焊锡丝这种焊锡丝，熔点较低，而且内 含松香助焊剂，使用极为方便2. 助焊剂常用的助焊剂是松香或松香水（将松香溶于酒精中）使用助焊剂，可以帮助 清除金属表面的氧化物，利于焊接，又可保护烙铁头焊接较大元件或导线时，也可采用焊 锡膏但它有一定腐蚀性，焊接后应及时清除残留物三）辅助工具为了方便焊接操作常采用尖嘴钳、偏口钳、镊子和小刀等做为辅助工具二、焊前处理焊接前，应对元件引脚或电路板的焊接部位进行焊前处理一）清除焊接部位的氧化层1. 可用断锯条制成小刀刮去金属引线表面的氧化层，使引脚露出金属光泽2. 印刷电路板可用细纱纸将铜箔打光后，涂上一层松香酒精溶液二）元件镀锡在刮净的引线上镀锡可将引线蘸一下松香酒精溶液后，将带锡的热烙铁头压在引线上， 并转动引线即可使引线均匀地镀上一层很薄的锡层导线焊接前，应将绝缘外皮剥去，再 经过上面两项处理，才能正式焊接若是多股金属丝的导线，打光后应先拧在一起，然后再 镀锡三、焊接技术做好焊前处理之后，就可正式进行焊接一）焊接方法1.右手持电烙铁左手用尖嘴钳或镊子夹持元件或导线。
焊接前，电烙铁要充分预热 烙铁头刃面上要吃锡，即带上一定量焊锡2•将烙铁头刃面紧贴在焊点处电烙铁与水平面大约成60°C角以便于熔化的锡从烙铁 头上流到焊点上烙铁头在焊点处停留的时间控制在2〜3秒钟3. 抬开烙铁头左手仍持元件不动待焊点处的锡冷却凝固后，才可松开左手4. 用镊子转动引线，确认不松动，然后可用偏口钳剪去多余的引线二）焊接质量焊接时，要保证每个焊点焊接牢固、接触良好要保证焊接质量好的焊点应是锡点光 亮，圆滑而无毛刺，锡量适中锡和被焊物融合牢固不应有虚焊和假焊虚焊是焊点处只 有少量锡焊住，造成接触不良，时通时断假焊是指表面上好像焊住了，但实际上并没有焊 上，有时用手一拔，引线就可以从焊点中拔出这两种情况将给电子制作的调试和检修带来 极大的困难只有经过大量的、认真的焊接实践，才能避免这两种情况焊接电路板时，一定要控制好时间，不要太长，电路板将被烧焦，或造成铜箔脱落从 电路板上拆卸元件时，可将电烙铁头贴在焊点上，待焊点上的锡熔化后，将元件拔出四、焊接时常见问题常见锡点问题与处理方法：1.焊剂与底板面接触不良;底板与焊料的角度不当2.助焊剂比重太高或者太低3. 预热温度太高或者太低;进行焊锡前，标准温度为75-100 度。
4. 预热温度太高或者太低;标准温度为 245-255 度，太低时焊点呈细尖状且有光泽;太高 时焊点呈稍圆且短粗状5. 组件插脚方向以及排列不良6. 原底板，引线处理不当四、555 时基电路原理555 集成时基电路称为集成定时器，是一种数字、模拟混合型的中规模集成电路，其应 用十分广泛从555时基电路的内部等效电路图中可看到，VT1-VT4、VT5、VT7组成上比较器Al,VT7 的基极电位接在由三个5k«电阻组成的分压器的上端，电压为?VDD;VT9-VT13组成下比较器 A2, VT13的基极接分压器的下端，参考电位为?VDD在电路设计时，要求组成分压器的三个 5k«电阻的阻值严格相等，以便给出比较精确的两个参考电位?VDD和?VDDVT14-VT17与一 个4.7ks的正反馈电阻组合成一个双稳态触发电路°VTl8-VT21组成一个推挽式功率输出级， 能输出约200mA的电流VT8为复位放大级，VT6是一个能承受50mA以上电流的放电晶体三 极管双稳态触发电路的工作状态由比较器Al、A2的输出决定555时基电路的工作过程如下：当2脚，即比较器A2的反相输入端加进电位低于?VDD 的触发信号时，则VT9、VTll导通，给双稳态触发器中的VT14提供一偏流，使VT14饱和导 通，它的饱和压降Vces箝制VT15的基极处于低电平，使VT15截止，VT17饱和，从而使VT18 截止，VTl9导通，VT20完全饱和导通，VT21截止。
因此，输出端3脚输出高电平此时， 不管6端（阈值电压）为何种电平，由于双稳态触发器（VT14-VT17）中的4.7ks电阻的正反馈 作用（VT15的基极电流是通过该电阻提供的），3脚输出高电平状态一直保持到6脚出现高 于?VDD的电平为止当触发信号消失后，即比较器A2反相输入端2脚的电位高于?VDD，则 VT9、VTll截止，VT14因无偏流而截止，此时若6脚无触发输入，则VT17的Vces饱和压降 通过4.7ks电阻维持VT13截止，使VT17饱和稳态不变，故输出端3脚仍维持高电平同时， VT18的截止使VT6也截止当触发信号加到6脚时，且电位高于?VDD时，则VTl、VT2、VT3 皆导通此时，若 2 脚无外加触发信号使 VT9、VTl4 截止，则 VT3 的集电极电流供给 VTl5 偏流，使该级饱和导通，导致VT17截止，进而VT18导通，VT19、VT2都截止，VT21饱和 导通，故3脚输出低电平当6脚的触发信号消失后，即该脚电位降至低于?VDD时，则VT1、 VT2、VT3皆截止，使VT15得不到偏流此时，若2脚仍无触发信号，则VT15通过4.7ks电 阻得到偏流，使VT15维持饱和导通，VT17截止的稳态，使3脚输出端维持在低电平状态。
同时，VT18的导通，使放电级VT6饱和导通通过上面两种状态的分析，可以发现：只要2 脚的电位低于?VDD,即有触发信号加入时，必使输出端3脚为高电平;而当6脚的电位高于?VDD 时，即有触发信号加进时，且同时2脚的电位高于?VDD时，才能使输出端3脚有低电平输出 4脚为复位端当在该脚加有触发信号，即其电位低于导通的饱和压降0.3V时，VT8导通， 其发射极电位低于IV,因有D3接入，VT17为截止状态，VT18、VT21饱和导通，输出端3脚 为低电平此时，不管2脚、6脚为何电位，均不能改变这种状态因VT8的发射极通过D3 及VT17的发射极到地，故VT8的发射极电位任何情况下不会比1.4V电压高因此，当复位 端4脚电位高于1.4V时，VT8处于反偏状态而不起作用，也就是说，此时输出端3脚的电平 只取决于2脚、6脚的电位 根据上面的分析， 555时基电路的内部等效电路可简化为如下 图所示的等效功能电路显然，555电路（或者专556电路）内含两个比较器A1和A2、一个触 发器、一个驱动器和一个放电晶体管五、电路设计汽车上的转向灯传统上采用继电器控制，其触点易损坏若采用电子同，可增加其使用 寿命。
汽车电子转向灯电路如图所示，555 时基电路接成自激多谐振荡器，3 脚输出方波脉冲VT1、VT2放大通过转向开关S可分别驱动左转灯或右转灯闪亮，调节电位器RP可以改 变转向灯的闪烁频率电源电压6-24V，若电源超过24V，则应在电源输入端加7812型三端 稳压模块，将电压稳压在12V电路中所用元件及型号如图中所标六、电路调试为防止因电流过大使 LED 烧坏，在每个 LED 上串联 10k 的电阻将电路焊接完成后，检 查电路得焊接情况，连线是否接错，是否出现虚焊、假焊，如果有上述情况，应该将其改正 直到满足要求检查无误后，将电路连接至直流电源，最初电压可调至6v,如果电路工作正 常则可慢慢将电压增至12v接入电源后，按下左面开关，可以看见左面的两个LED闪烁， 同样，按下右面开关可见右面的两个LED闪烁，LED闪烁的频率可以通过调节变阻器RP来实现七、实训体会与心得通过了一周的电子电工实训，我学到了很多课本上没有的知。
