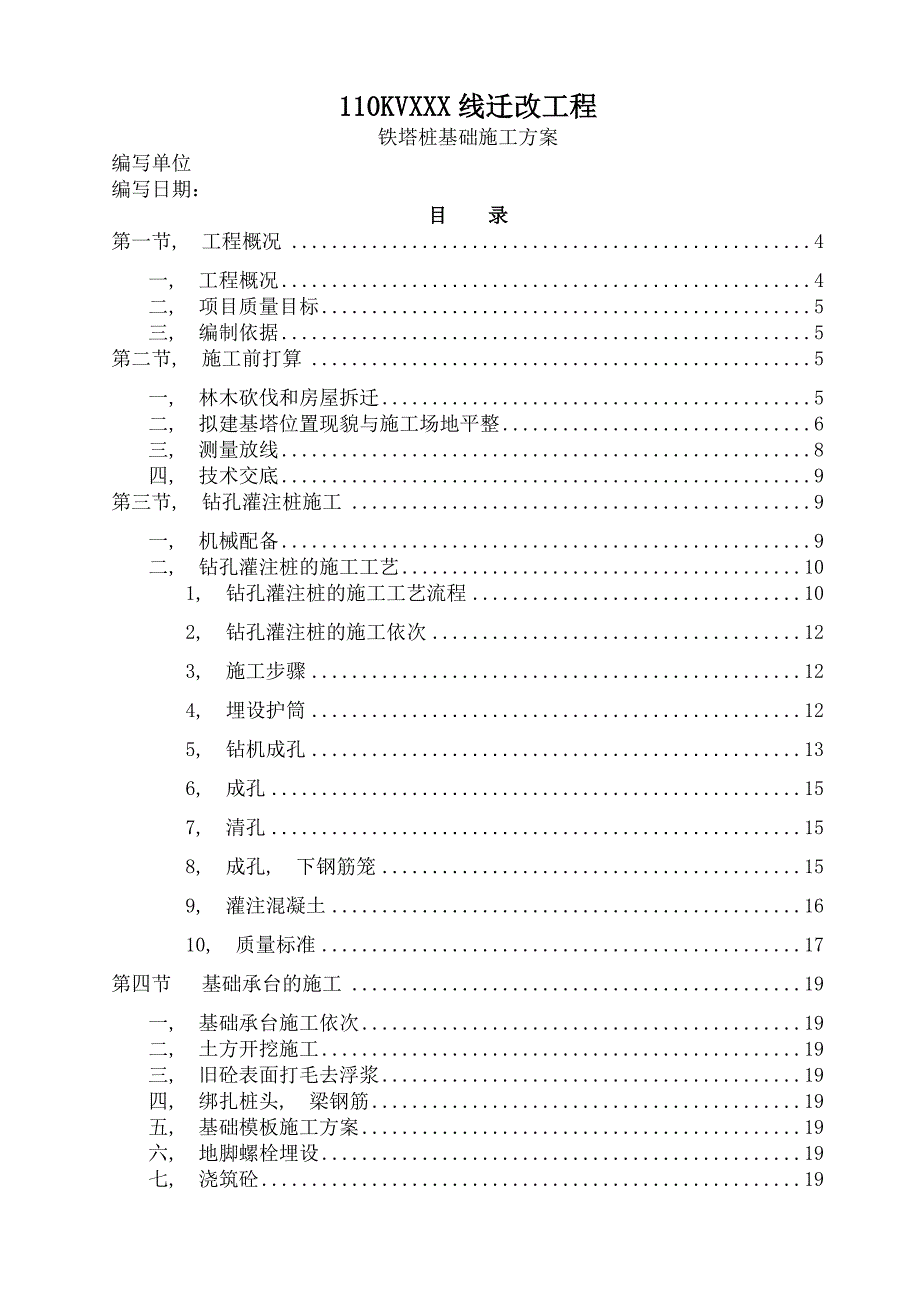

110KVXXX线迁改工程铁塔桩基础施工方案编写单位编写日期： 目 录第一节, 工程概况 4一, 工程概况 4二, 项目质量目标 5三, 编制依据 5第二节, 施工前打算 5一, 林木砍伐和房屋拆迁 5二, 拟建基塔位置现貌与施工场地平整 6三, 测量放线 8四, 技术交底 9第三节, 钻孔灌注桩施工 9一, 机械配备 9二, 钻孔灌注桩的施工工艺 101, 钻孔灌注桩的施工工艺流程 102, 钻孔灌注桩的施工依次 123, 施工步骤 124, 埋设护筒 125, 钻机成孔 136, 成孔 157, 清孔 158, 成孔, 下钢筋笼 159, 灌注混凝土 1610, 质量标准 17第四节 基础承台的施工 19一, 基础承台施工依次 19二, 土方开挖施工 19三, 旧砼表面打毛去浮浆 19四, 绑扎桩头, 梁钢筋 19五, 基础模板施工方案 19六, 地脚螺栓埋设 19七, 浇筑砼 19第五节, 质量保证措施 19一, 质量保证体系 19第六节, 平安, 防火措施 23一, 平安保证体系 23二, 主要平安措施 23三, 季节性施工措施 24四, 防火平安措施 24五, 文明施工主要措施 26六, 市政管线爱护措施 26第七节, 人力, 材料, 设备支配 27一, 单位工程设备（工具, 计量器具）支配 27二, 单位工程材料支配表 28三, 施工管理人员配备状况 28四, 劳动力配备支配 29五, 施工进度支配 29第一节, 工程概况一, 工程概况1, 工程名与与本工程项目有关单位：工程名称：XXX工程地点：XXX建设单位：XXX勘测单位：XXX 设计单位：XXX 监理单位：施工单位：2, 本工程协作XXX架空线路进行迁改。
依据设计图纸与现场状况采纳钻孔灌注桩工程，共有14个基塔（基础编号J-31, Z-22, Z-36, J45），每个基塔各有4条桩，详见如下下工程理一览表工程量一览表序号基础编号桩截面（mm）桩长（m）数量(根)桩顶标高（m）桩底标高（m）砼等级备 注1Ф12002842-26C252Ф12002842-26C253Ф10002942-27C254Ф10003042-29C253, 本工程自然地面标高为xx米±0.00相当于肯定标高xx米4, 工程地质状况：(详见 “XX工程岩土工程初勘报告”)二, 项目质量目标1, 工期目标：30日历天2, 质量目标：合格3, 文明平安施工目标：确保文明施工，无平安事故三, 编制依据1, 本工程钻孔灌注桩施工的设计图纸和设计技术要求；2, 本工程XX线迁改工程岩土工程初勘报告；3, 本工程XXX线迁改工程,施工图设计说明书；4, 施工规范与标准： 《地基与基础工程施工与验收规范(GBJ202-83)》； 《混凝土结构工程施工与验收规范(GB50204-92)》； 《钢筋焊接规范与验收规程(JGJ18-96)》；《建筑工程施工质量验收统一标准》GB50300—2001 ；《建筑桩基技术规范》JGJ94-94 ；其它现行国家有关施工与验收规范。
第二节, 施工前打算一, 林木砍伐和房屋拆迁林木砍伐和房屋拆迁，其工作由建设单位负责拆迁与补偿，施工场地位置达到三通一平标准二, 拟建基塔位置现貌与施工场地平整拟建基塔有2个位于居民村庄旁边, 1个位于工厂内, 1个位于垃圾压缩站旁施工场区平整，须满意测量定位放线与桩基施工要求现场清理过程中，须将桩基础范围内的一切障碍物清除干净，以便于钻机造孔的顺当进行在施工场内应铺设场内道路，以满意施工时的材料运输1, 原XX#塔（拆除），J-XX#塔新建塔1．1 此塔位于村庄背后，只有一条小路进入，路宽2.5米，塔边有鱼塘，长*宽*深=36*16*2.5米1．2 塔周边有菜地, 香蕉地, 甘蔗地村民须要清除；整个鱼塘回填黄坭土，以满意桩机行走1．3 桩机进入场前处理，由于道路只有2.5米宽，先将桩机拆除成各配件，用小型农用车运入到现场，再进行组装2, Z-XX#塔新建塔2．1 此塔位于建设中的黄榄快速路旁边2．2 塔周边有菜地, 与房屋 2．3 桩机进入场前，须对场地进行回填碎石处理，长*宽*深=20*5*0.5米以便桩机进入，Z-31#基塔上空离地最底光纤线8.5米，离地最底带电高压线13米，此塔位桩机主架高度不能超过6.5米。
3, 原31#塔（拆除）, Z-31之一塔新建塔3．1 此塔位于木加工厂内3．2 塔周边堆有木枋, 木板要清除，原塔边旁边小房屋要拆除3．3 清除木加工厂内木枋, 木板后，桩机利用厂区道路可以进入现场4, 原XX#塔（拆除）, Z-XX新建塔4．1 此塔位XX路旁边4．2 塔周边堆有基塔旁边有垃圾压缩站, 铁花格围栏4．3 拆除铁花格围栏，场地用碎石回填平整长*宽*深=30*3*0.8米，桩机可以进入现场三, 测量放线新建基塔依据建设单位供应的线路设计图, 和坐标与高程限制点，采纳放控桩的技控工艺进行施工基面与孔径中心的限制，施工基础按设计根开值，J-XX与J-3XX正55121, 侧5512, 对角77951mm；J-XX与J-XX正9255, 侧92551, 对角130891mm；确定放样桩位，首先用仪器定出顺线路与横线路的四个控桩，四个控桩做十字联线，再采纳以点做圆，对四个侧向桩以半侧根开为半径，四个正面桩以半正根开为半径，定出八个控桩，“井”字线后，其十字交叉处就为每个灌注孔的中心点，对桩位进行校核限制精度取2‰，详见如下示意图：四, 技术交底施工前，由项目技术负责向各施工队长和分项技术负责人进行技术交底，并组织全体职工细致学习熟识《工程施工组织设计》, 《钻孔灌注桩施工方案》, 施工图纸, 技术规范等有关文件和图纸，做到人人熟识，各负其责。
第三节, 钻孔灌注桩施工一, 机械配备拟投入郑州产KP─2000型钻机2台，每台机配75KW发电机一台钻机钻头采纳梳齿钻头，另外配备4个滚刀钻头梳齿钻头用于粘土层与砂层钻进；滚刀钻头用于强风化泥岩钻进为处理钻孔中可能出现的钻具等金属构件掉入孔中，另配备打捞抓和30KW电磁打捞器各一套KP2000型钻机采纳拖装底盘，牵引行走，就位便利，液压升降钻塔快速简便，4个千斤油缸使钻机水平找正快速, 正确，还可以液压横移底盘，缩短了桩孔就位的协助时间，钻塔顶部安装有浇注架，可帮助灌注时提下导管之用，转盘通孔直径大, 扭矩大, 牢固耐用钻杆采纳牙嵌罗栓式，壁厚16mm，扭矩靠牙嵌，连接靠罗栓，坚实耐用，不易脱落钻机主要性能指标如下钻机型号最大钻孔直径米最大钻孔深度米转速R／MIN最大扭钻KN·M主机功率KW主机重量T数 量(台)KP-20002.001200─43101.945126二, 钻孔灌注桩的施工工艺1, 钻孔灌注桩的施工工艺流程各项施工打算工作砌泥浆池挖泥浆沟定桩位制备泥浆埋设护筒钻机就位成孔孔底清渣下放钢筋笼下导管灌注砼排浆做试块导管起卸分选泥浆试块养护拔护筒废浆排弃选试验室孔口回填基槽开挖桩头剔凿桩检测2, 钻孔灌注桩的施工依次依据工地现场施工打算状况，结合本工程的特点，钻孔灌注桩的施工依次考虑如下：1号桩机（自编号）首先进行Z-XX#基桩施工→再到Z-XX基桩施工；2号桩机（自编号）首先进行Z-XX基桩施工→再到Z-XX基桩施工。
3, 施工步骤依据地层状况，灌注桩采纳反循环旋挖法成孔法施工施工打算, 平整场地→测量放线桩孔定位→埋设灌注桩钢护筒→钻机就位→钻机起先钻进→清孔→成孔→下钢筋笼→下钢制导管→灌注混凝土→拆除钢护筒→清理桩头→检验4, 埋设护筒埋设灌注桩的钢护筒，要坚实不漏水此工程桩径位1.0与1.2m，护筒内径为1.3与1.5m，护筒中心平面位置的偏差不得大于5cm，倾斜度的偏差不大于1％，埋设深度1.7m，高出地面0.3m1) 护筒用6mm钢板加工而成，护筒内径D＝1300mm与D＝1500mm，护筒高2米，护筒顶部开设溢浆口，依据地质状况增减护筒长度采纳挖埋方法，依据桩顶高程埋设护筒，坑挖好后放入护筒，经检查位置正确，筒身竖直后，四周用粘土回填分层夯实，护筒顶高与地面高度相等，在夯填过程中要随时视察防止护筒偏移，护筒埋好后，要校核它地中心线与桩位中心是否重合，偏差不大于3cm2) 埋设护筒时，护筒中心轴线对正测定的桩位中心其偏差不得大于规范要求，并应严格保持护筒的垂直护筒固定在正确位置后，用粘土分层回填夯实，以保证其垂直度与防止泥浆流失与移位, 掉落护筒上口应用钢丝绳对称吊紧，防止下窜5, 钻机成孔（1）用泵吸式反循环钻进时，钻头应距孔底约20～30cm，防止堵塞吸渣口，将真空泵加足清水（为便于真空泵启动，不得用脏水），关紧出水限制阀和沉淀室放水阀使管路封闭，打开真空管路阀门，使水畅通，然后启动真空泵，抽出管路内的气体，产生负压，把水引到泥石泵，通过沉淀室的视察窗看到泥石泵充溢水时，关闭真空泵，马上启动泥石泵。
当泥石泵出口真空压力达到0.2Mpa以上压力时，打开出水限制阀把管路中的泥水混合物排到沉淀池,形成反循环后,启动钻机慢速起先钻进.打开出水限制阀后,若压力减到0.2Mpa以下时，可关闭出水限制阀，削减排量或者在操作中反复启闭限制阀门，以提高泵内压力2)当一节钻杆钻完时，先停止转盘转动，并使反循环系统持续工作至孔底沉渣基本排净，然后关闭泥石泵接长钻杆，在接头法兰盘之间垫4mm厚的橡胶圈并拧紧螺栓，以防漏气, 漏水，然后如上述工序，一切正常后接着钻进3)反循环钻机采纳人工搅浆护壁开钻前必需打算足够数量的泥浆，泥浆稠度和用量随土质的不同增减，反循环钻机采纳高质量泥浆护壁钻孔作业分班连续进行，常常对钻孔泥浆进行试验，不合要求时随时改正升降钻锥须平稳，钻锥提出井口时，防止碰撞护筒，孔壁和钩挂护筒底部，拆装钻杆要快速在钻孔排渣, 提锥除土或因故停钻时，应保持孔内具有规定的水位和要求的泥浆相对密度与粘度，以防坍孔4)在钻进过程中，必需与时填写钻孔施工记录，交接班时具体交待钻进状况与下一班应留意的事项每进尺2m或在土层改变处均捞取渣样，推断土层记入钻孔记录中并与地质剖面图核对5)在钻机钻进过程中，若发觉以下现象要与时处理：若发觉孔内水分突然下降，孔口冒细密的水泡，或者出渣量显著增加不见进尺，钻机负荷显著加等状况时，说明在钻机成孔过程中出现了坍孔现象。
坍孔一般分为孔口坍塌和孔内坍塌两种孔口坍塌是由于护筒埋置太浅，下端孔口漏水，坍塌或孔口旁边地下受水浸湿泡软，或钻机装置在护筒上，由于振动使孔口坍塌，扩展成较大坍孔一旦发觉孔口坍塌时，可马上拆。
