WT588D语音芯片模块

M****1
实名认证
店铺
DOC
724KB
约14页
文档ID:451015937

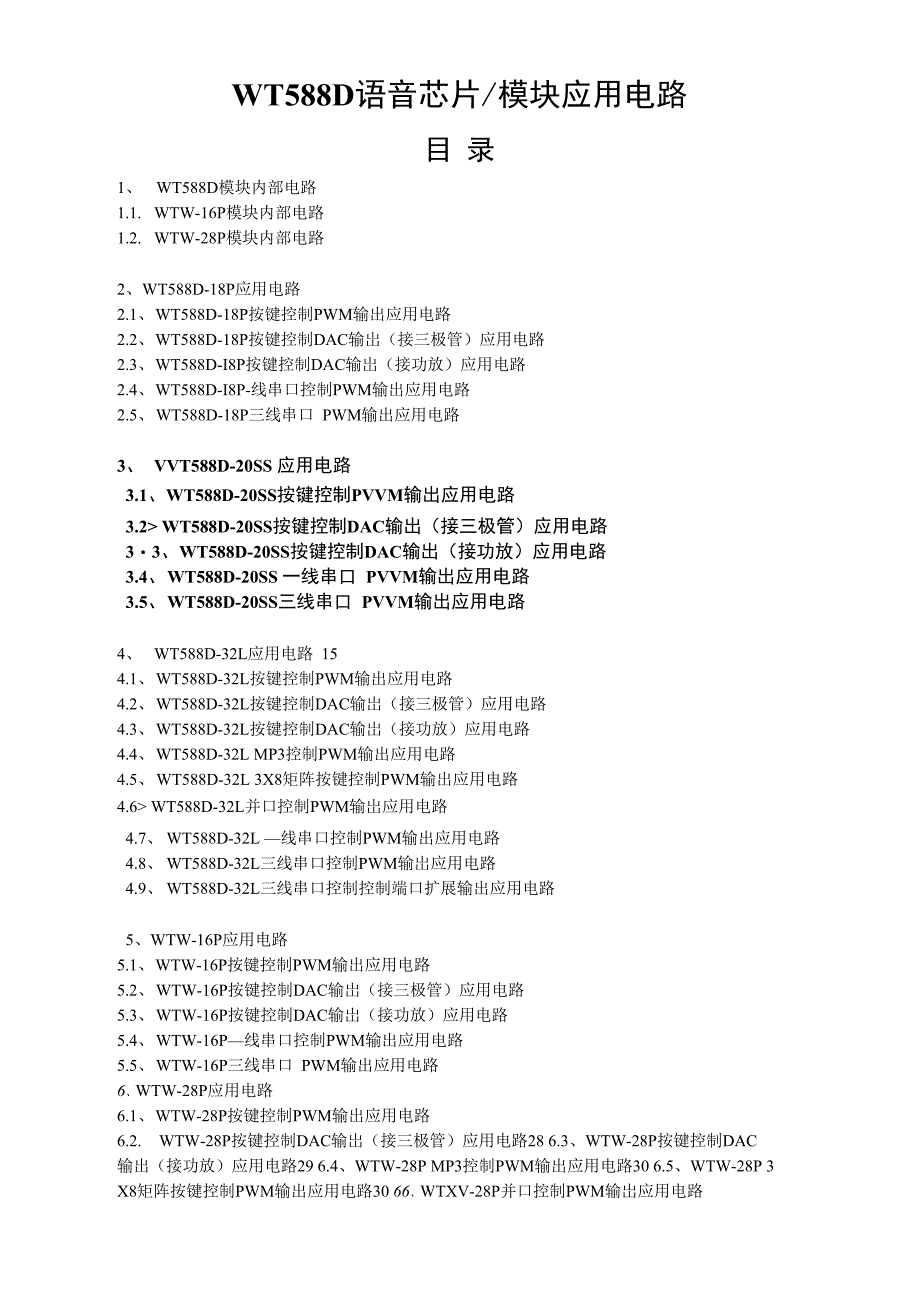

WT588D语音芯片模块_第1页
1/14

WT588D语音芯片/模块应用电路目 录1、 WT588D模块内部电路1.1. WTW-16P模块内部电路1.2. WTW-28P模块内部电路2、 WT588D-18P应用电路2.1、 WT588D-18P按键控制PWM输出应用电路2.2、 WT588D-18P按键控制DAC输岀(接三极管)应用电路2.3、 WT588D-I8P按键控制DAC输岀(接功放)应用电路2.4、 WT588D-I8P-线串口控制PWM输出应用电路2.5、 WT588D-18P三线串口 PWM输出应用电路3、 VVT588D-20SS 应用电路3.1、WT588D-20SS按键控制PVVM输出应用电路3.2> WT588D-20SS按键控制DAC输出(接三极管)应用电路3・3、WT588D-20SS按键控制DAC输出(接功放)应用电路3.4、 WT588D-20SS 一线串口 PVVM输出应用电路3.5、 WT588D-20SS三线串口 PVVM输出应用电路4、 WT588D-32L应用电路 154.1、 WT588D-32L按键控制PWM输出应用电路4.2、 WT588D-32L按键控制DAC输岀(接三极管)应用电路4.3、 WT588D-32L按键控制DAC输岀(接功放)应用电路4.4、 WT588D-32L MP3控制PWM输出应用电路4.5、 WT588D-32L 3X8矩阵按键控制PWM输出应用电路4.6> WT588D-32L并口控制PWM输岀应用电路4.7、 WT588D-32L —线串口控制PWM输出应用电路4.8、 WT588D-32L三线串口控制PWM输岀应用电路4.9、 WT588D-32L三线串口控制控制端口扩展输出应用电路5、WTW-16P应用电路5.1、 WTW-16P按键控制PWM输出应用电路5.2、 WTW-16P按键控制DAC输岀(接三极管)应用电路5.3、 WTW-16P按键控制DAC输岀(接功放)应用电路5.4、 WTW-16P—线串口控制PWM输出应用电路5.5、 WTW-16P三线串口 PWM输出应用电路6、WTW-28P应用电路6.1、 WTW-28P按键控制PWM输出应用电路6.2. WTW-28P按键控制DAC输岀(接三极管)应用电路28 6.3、WTW-28P按键控制DAC 输出(接功放)应用电路29 6.4、WTW-28P MP3控制PWM输出应用电路30 6.5、WTW-28P 3 X8矩阵按键控制PWM输出应用电路30 66、WTXV-28P并口控制PWM输岀应用电路6.7、 WTW-28P -线串口控制PWM输岀应用电路6.8、 WTW-28P三线串口控制PWM输岀应用电路6.9、 WTW-28P三线串口控制控制端口扩展输出应用电路7、 DAC (外接功放)输出外围电路8、 按键触发电路&1、单键实现单曲循环播放/停止功能8.2、先复位后电平触发电路1、WT588D模块内部电路WT588D模块目前有WTW-16P (16脚模块)及WTW-28P (28脚模块)两种。

1.1. WTW-16P模块内部电路>>>>>>6 4 3 2 10 > 1111119 r<:<< < < < < w:co 1 2 3 5 二弓 V 二S>>S£WTW-16P采用WT588D-20SS做为核心控制电路,WTW-16P内部包含了 WT588D-20SS夕卜 国所需的SPI-FLASH、丧荡电路、复位电路外部只需要接上电源、控制端以及扬声器(或 者功放)就能正常工作匚相关说明可以査阅《WT588D语音芯片及模块详细资料》1.2. WTW-28P模块内部电還<28<27<26<25<244<232 皿 © 碍"<17<16<15JPOT-555二士豎空芝鲨豊苣矍豎WTW-28P采用WT588D-32L做为核心控制电路,WTW-28P内部包含了 WT588D-32L外国 所需的SPI-FLASH.震荡电路、复位电路外部只需要接上电源、控制端以及扬声器(或 者功放)就能正常工作.相关说明可以査阅《WT588D语音芯片及模块详细资料》2、WT588D-18P应用电路21 WT588DJ8P按琏控制PWM输出应用电路||«WT5娜如VDDVDD-S1MP16P15P14P13WM-\OD-S=>K12Ji10is1心 VCCDO A*XDAVP OX

控制端口泄义:选取控制端口 POO、P01、P02、P03作为触发口,在编辑WT588D语音工程 时,把触发口的按键定义为可触发播放的触发方式,就可进行工作BUSY输出:P17为BUSY忙信号输出端,可从上位机软件端设置为播放状态输出为髙电平 或低电平高电平时电压接近VDD供电电压用于接发光二极管做放音状态指示或忙信号 判断供电电压:VDD=DC2.8〜5.5V, VCC=DC2.8〜3.6V采用DC3.3V供电时,可以直接短接 VDD跟VCC,采用DC5V供电时,VDD端接5V, VCC端需要从VDD端串接两个二极管 以提供工作电压音频输出:PWM输出方式,直接接扬声器此种输出方式下,PWM+、PWM-均不能短接 到地或者接电阻电容到地2.2、WT588D-18P按健控制DAC输出(接三极管)应用电路1 1/JXvat !• jQAXIDi 3uv wnir~^vrvW VDO-OUPOi PUR2 PUP03 P14uro pbP17ClCO CXVM-d VCdSPK4-WnS3&-18PQ1亠】2软件设置:按键控制模式控制端口定义:选取控制端口 POO、P01、P02、P03作为触发口,在编辑WT588D语音工程 时,把触发口的按键泄义为可触发播放的触发方式,就可进行工作。

BUSY输出:P17为BUSY忙信号输出端,可从上位机软件端设置为播放状态输出为髙电平或低电平高电平时电压接近VDD供电电压用于接发光二极管做放音状态指示或忙信号 判断供电电压:VDD=DC2・8〜5.5V, VCC=DC2.8-3.6Va采用DC3.3V供电时,可以直接短接 VDD跟VCC,采用DC5V供电时,VDD端接5V, VCC端需要从VDD端串接两个二极管 以提供工作电压音频输岀:DAC输岀方式,利用NPN管将音频信号放大再输岀给扬声器R6为分流电阻, 取值270Q〜1.2KQ,阻值越大则输岀声音越大2.3. WT588DJ8P按键控制DAC输出(接功放)应用电路CI21C42VXX510CZII2W4廿心OO 7H31Dvai—j-VCC-SIMP16PO154•/HD P11?17 C/POPV/M.WT5eBt>-UP软件设置:按键控制模式控制端口左义:选取控制端口 POO、P01、P02. P03作为触发口,在编借WT588D语音工程 时,把触发口的按键定义为可触发播放的触发方式,就可进行工作BUSY输出:P17为BUSY忙信号输出端,可从上位机软件端设置为播放状态输出为高电平 或低电平。

髙电平时电压接近VDD供电电压用于接发光二极管做放音状态指示或忙信号 判断供电电压:VDD=DC2・8〜5.5V, VCC=DC2.8-3.6Va采用DC3.3V供电时,可以直接短接 VDD跟VCC,采用DC5V供电时,VDD端接5V, VCC端需要从VDD端串接两个二极管 以提供工作电压VDD2为功放工作电压音频输出:DAC输出方式,音频信号从PWM+/DAC端输出,经过R6、C6、C9后输出到 功放R6为分流电阻,取值270Q〜1.2KQ,阻值越大则输出声音越大24 WT588D48P—线串口控制PWM输岀应用电路软件设程:一线串口控制模式控制端口立义:P03为DATA输入脚,由MCU发送数据对WT588D进行控制P00〜P02 可以当作按键使用BUSY输出:P17为BUSY忙信号输岀端,可从上位机软件端设置为播放状态输岀为高电平 或低电平髙电平时电压接近VDD供电电压用于接发光二极管做放音状态指示或忙信号 判断供电电压:VDD=DC2・8〜5.5V, VCC=DC2・8〜3.6V,采用DC3.3V供电时,可以直接短接 VDD跟VCC,采用DC5V供电时,VDD端接5V, VCC端需要从VDD端串接两个二极管 以提供工作电压。

VDD1为MCU工作电压如果VDD1跟VDD存在压差,则需要在MCU 跟WT588D-18P的通信线DATA上串接电阻音频输出:PWM输出方式,直接接扬声器此种输出方式下,PWM+、PWM-均不能短接 到地或者接电阻电容到地2.5. WT588D48P三线串口PWM输出应用电路软件设置:三线串口控制模式控制端口左义:P01 7JDATA, P02为CS, P03为CLK.由MCU发送信息对WT588D进行 控制BUSY输出:P17为BUSY忙信号输出端,可从上位机软件端设置为播放状态输出为髙电平或低电平高电平时电压接近VDD供电电压用于接发光二极管做放音状态指示或忙信号 判断供电电压:VDD=DC2・8〜5.5V, VCC=DC2.8-3.6Va采用DC3.3V供电时,可以直接短接 VDD跟VCC,采用DC5V供电时,VDD端接5V, VCC端需要从VDD端串接两个二极管 以提供工作电压VDD1为MCU工作电压如果VDD1跟VDD存在压差,需要在MCU 跟WT588D-18P的通信线DATA、CS、CLK ±串接电阻音频输出:PWM输出方式,直接接扬声器此种输岀方式下,PWM+、PWM-均不能短接 到地或者接电阻电容到地。

3、WT588D-20SS应用电路3.1. WT588D-20SS按!0PWM输出应用电路软件设置:按键控制模式控制端口定义:选取控制端口 POO、P01、P02、P03作为触发口,在编辑WT588D语音工程 时,把触发口的按键定义为可触发播放的触发方式,就可进行工作BUSY输出:P17为BUSY忙信号输出端,可从上位机软件端设宜为播放状态输岀为高电平 或低电平髙电平时电压接近VDD供电电压用于接发光二极管做放音状态指示或忙信号 判断供电电压:VDD=DC2.8〜5.5V, VCC=DC2.8〜3.6V采用DC3.3V供电时,可以直接短接 VDD跟VCC,采用DC5V供电时,VDD端接5V, VCC端需要从VDD端串接两个二极管 以提供工作电压音频输出:PWM输出方式,直接接扬声器此种输岀方式下,PWM+、PWM-均不能短接 到地或者接电阻电容到地32 WT588D-20SS按键控制DAC输岀(接三极管)应用电路软件设盂:按継控制模式.:迪湍口^义:选取控吿按口 pg P01. P02、P03柞为触发口 .在编第WT588D语言工程时,把越发口広胺戦义为可肢发 逼©的。
