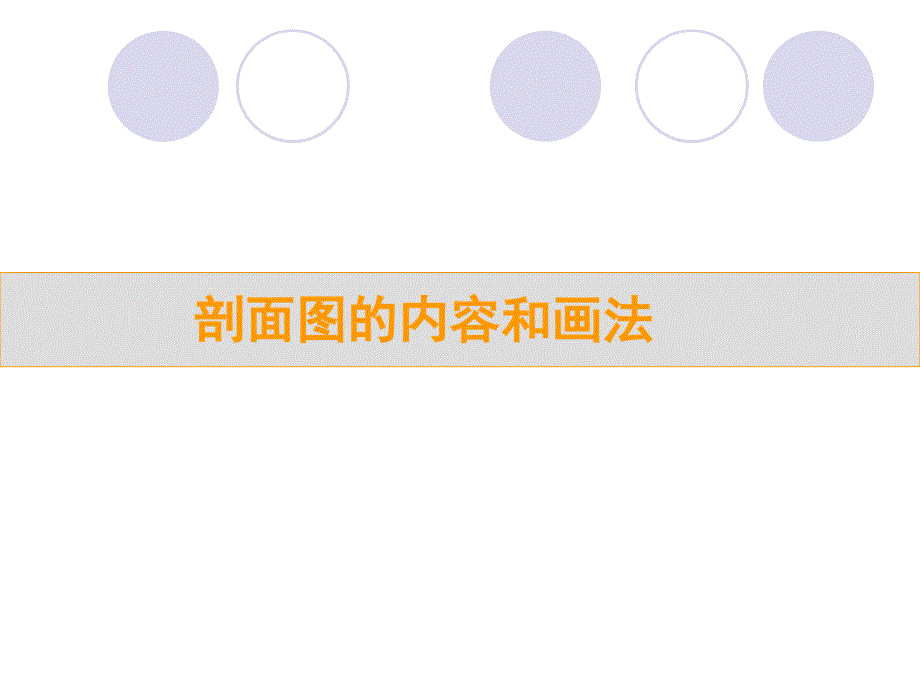

单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,*,单击此处编辑母版标题样式,剖面图的内容和画法,一、剖面图形成,1,、剖面图概念,：假想的竖直平面把房屋剖开，移去靠近观察者的部分，对剩余部分按正投影原理绘制的正投影图2,、剖面图的数量：,依房屋和室内设计的具体情况而定3,、剖切位置：,最为有效的部位（应充分表达结构、构造、家具、设备和陈设,表达设计意图，要求设计中最复杂、最精彩、最具有代表性）1,）正确标注剖切符号,-,剖切位置线和剖视方向线都是短粗线,4,、绘制注意问题：,（,2,）剖切面最好贯通平面图的全宽或全长,（,3,）剖切面不要穿过柱子和墙体,（,4,）剖切面转折,-,最多转折一次,（,5,）垂直界面为转折面或曲面,二、剖面图的主要内容,（一）轴线、轴线编号、轴线间尺寸、总尺寸,（二）被剖墙体及其上的门、窗、洞口，顶、底界面的轮廓线,主要标高，空间净高,（三）被剖固定家具、固定设备、隔断、台阶、栏杆、花槽,水池等，它们的定位尺寸及其他必要的尺寸四）剖切方向看到的墙、柱、门、窗、家具、陈设、家电等,（五）垂直界面（墙、柱等）的材料和做法,（六）索引符及编号,（七）图名及比例,三、剖面图的画法,（,1,）作为剖面图外轮廓的墙体、楼地面、楼板和顶棚,（,1,）作为剖面图外轮廓的墙体、楼地面、楼板和顶棚,（,2,）处于正面的柱子、墙面以及按正投影原理能够投影到画,面上的所有构件。
如门、窗、隔断、窗帘、灯具、家具等3,）能够看到的家具、陈设、设备与设施,家具：,陈设：,设备与设施：,可以移动的床、桌、椅、凳、沙发和柜架等,金鱼缸、盆花、架上雕塑等,浴盆、便器、水池、壁柜、吊柜、服务台等,（,4,）墙面、柱面的材料与做法,举例,。
