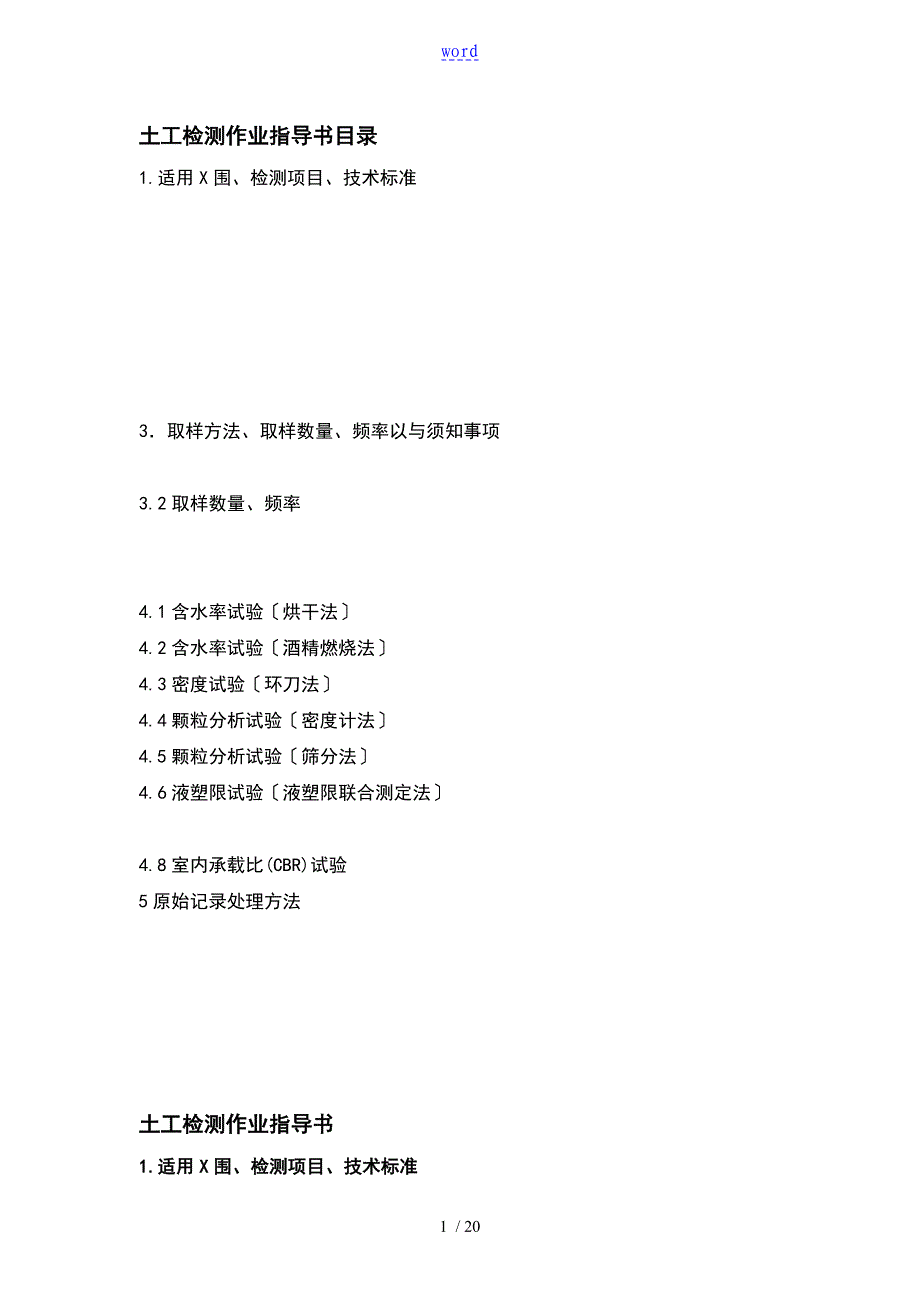

word土工检测作业指导书目录1.适用X围、检测项目、技术标准3．取样方法、取样数量、频率以与须知事项3.2取样数量、频率4.1含水率试验〔烘干法〕4.2含水率试验〔酒精燃烧法〕4.3密度试验〔环刀法〕4.4颗粒分析试验〔密度计法〕4.5颗粒分析试验〔筛分法〕4.6液塑限试验〔液塑限联合测定法〕4.8室内承载比(CBR)试验5原始记录处理方法土工检测作业指导书1.适用X围、检测项目、技术标准本细如此适用对工程用土进展检测含水率密度颗粒分析液限塑限击实承载比〔CBR〕JTG E40—2007 公路土工试验规程T0103－1993〔JTG E40－2007〕土工含水率试验〔烘干法〕T0104－1993〔JTG E40－2007〕土工含水率试验〔酒精燃烧法〕T0107－1993〔JTG E40－2007〕土工密度试验〔环刀法〕T0115－1993〔JTG E40－2007〕土工颗粒分析试验〔筛分法〕T0116－2007〔JTG E40－2007〕土工颗粒分析试验〔密度计法〕T0118－2007〔JTG E40－2007〕土工界限含水率试验〔液塑限联合测定法〕T0131－2007〔JTG E40－2007〕土工击实试验T0134－1993承载比〔CBR〕试验GB/T8170—2008 数值修约规如此与极限数值的表示和判定2.1.1.2天平：称量200g，感量0.01g。
2.1.1.5酒精：纯度95%、滴管、火柴、调土刀2.1.2密度〔环刀法〕2.1.2.1天平：称量1000g，感量0.1g称量200g，感量0.01g2.1.2.3其它：切土刀、凡士林等2.1.3.1甲种密度计：刻度为-5℃－50℃℃2.1.3.2量筒：土工专用量筒2.1.3.3天平：称量1000g，感量1g；称量200g，感量0.01g2.1.3.4温度计刻度0－50℃℃2.1.3.5粗筛(圆孔)：孔径60mm、40mm、20mm、10mm、5mm、2mm2.1.3.6 细筛：孔径2.0、1.0、0.5、0.25、0.075mm孔径2.0、1.0、0.5、0.25、0.075mm〔公路标准〕2.1.3.8三角烧瓶：500ml2.1.3.9 煮沸设备：电炉2.1.4液塑限〔液限塑限联合测定法〕2.1.4.2盛土杯：直径5cm，深度4~5cm2.1.4.4其它：筛〔孔径0.5mm〕、调土刀、调土皿、称量盒、研钵、枯燥器、吸管、凡士林等2.1.5.2天平：称量200g，感量0.01g2.1.5.3电子秤：型号ACS－3A，称量3kg，感量1g2.1.5.4筛：孔径5mm、20mm、40mm。
2.1.5.5 电热枯燥箱2.1.6室内承载比〔CBR〕试验2.1.6.1圆孔筛：孔径38mm、25mm、20mm与5mm筛各1个2.1.6.2试筒：内径152mm、高170mm的金属圆筒；套环，高50mm；筒内垫块，直径151mm、高50mm；夯击底板，同击实仪2.1.6.3夯锤和导管：夯锤的底面直径50mm，总质量4.5kg夯锤在导管内的总行程为450mm2.1.6.4贯入杆：端面直径50mm，长约100mm的金属柱2.1.6.5路面材料强度仪：LC-127D型，最大荷载100kN，慢速1mm/min；2.1.6.6百分表：3个2.1.6.7试件顶面上的多孔板〔测试件吸水时的膨胀量〕；2.1.6.8多孔底板〔试件放上后浸泡水中〕2.1.6.9测膨胀量时支承百分表的架子2.1.6.10荷载板：直径150mm，中心孔眼直径52mm，每块质量1.25kg共4块，并沿直径分为两个半圆块2.1.6.11其它：台称，感量为试件用量的0.1%；拌和盘；直尺；滤纸；脱模器等与击实试验一样路面材料强度仪2.2.1试验室温度应用控制在5－30℃之间3.取样方法、取样数量、频率与须知事项3.1取样方法与取样数量、频率采取具有一定代表性的土样，取样量要满足试验的需要。
采取原状土或扰动土视工程对象而定土样可在试坑、平洞、竖井、天然地面与钻孔中采取取原状土样时，必须保持土样的原状结构与天然含水率，并使土样不受扰动用钻机取土时，土样直径不得小于10cm，并使用专门的薄壁取土器；在试坑中或天然地面下挖取原状土时，可用有上、下盖的铁壁取土筒，打开下盖，扣在欲取的土层上，边挖筒周围土，边压土筒至筒内装满土样，然后挖断筒底土层〔或左右摆动即断〕，取出土筒，翻转削平筒内土样假如周围有空隙，可用原土填满，盖好下盖，密封取土筒；采取扰动土时，应先去除表层土，然后分层用四分法取样对于盐渍土，一般应分别在0~0.05m、0.05~0.25m、0.25~0.50m、0.50~0.75m、0.75~1.0m垂直深度处，分层取样同时应测记采样季节、时间和气温土样数量参考下表，该表取自公路土工试验规程〔JTJ051-93〕：试验项目土样类别土样状态最大颗粒直径〔mm〕土样质量或体积备注含水率砂类土扰动30~50g在现场以铝盒取样时，必须现场称铝盒与湿土质量细粒土扰动30~50g密度砂类土原状10cm×10cm×10cm细粒土原状或Φ10cm×20cm颗粒分析砂砾扰动>20.5~7kg砂类土扰动<2200~500g细粒土扰动100~400g液塑限砂类土扰动500g细粒土扰动500g击实细粒土扰动3kg指试筒体积997cm3，干法，土重复使用砂类土扰动3kg3.2.1对于公路现场取样要符合规X要求。
4.1含水率试验〔烘干法〕4.1.1.1检查相关设备的可用性4.1.1.2将土样碾压均匀，防止成团成块4.1.2.1取代表性试样15－50g，砂类土、有机土50g左右放入称量盒内，立即盖好盒盖称量称量结果即为湿土质量4.1.2.2揭开盒盖，将试样和盒放入电热枯燥箱，在温度105－110℃下烘到恒量(不少于6h)，对于细粒土不少于8h，对于砂类土不少于6h对有机质超过5%的土，应将温度控制在65－70℃的恒温下烘干4.1.2.3将烘干后的试样和盒取出，盖好盒盖后放入枯燥器内冷却至室温，称干土质量，准确至0.01g4.1.3.1含水率计算：式中：w——含水率％m——湿土质量gms——干土质量g计算至0.1%本试验需进展二次平行测定，取其算术平均值，允许平行差值如下表所示：含水率〔％〕允许平行差值〔％〕备注<5JTG E40－2007<40≤1≥40≤24.2含水率试验〔酒精燃烧法〕〔适用于公路标准〕本试验方法适用于快速简易测定细粒土〔含有机物的除外〕的含水率准备工作同4.14.2.2.1取代表性试样(粘质土5-10 g,砂性土20-30g),放入称量盒中,称湿土质量4.2.2.2用滴管将酒精注入放有试样的称量盒中，直至盒中出现自由液面为止。
为使酒精在试样中充分混合均匀，可将盒底在桌面上轻轻敲击4.2.2.3点燃盒中酒精，燃至火焰熄灭4.2.2.5待第三次火焰熄灭后,盖好盒盖,立即称干土质量,准确0.01g其余同烘干法4.3密度试验〔环刀法〕本试验方法适用于细粒土4.3.1.1按照相应的要求选择环刀，检查环刀的切口是否完好，其它的设备是否齐全4.3.2.1按工程需要取原状土或制备所需状态的扰动土样，整平其两端将环刀内壁涂一薄层凡士林，刃口向下放在土样上4.3.2.2用切土刀将土样削成略大于环刀直径的土柱，然后将环刀垂 直下压，边压边削，至土样伸出环刀为止将两端余土削去修平，取剩余的代表性土样测定含水率4.3.2.3擦净环刀外壁，称环刀与土合质量，准确至0.1g式中：ρ0——湿密度，g/cm3ρd——干密度，g/cm3m1——环刀和土合质量，gm2——环刀质量，gv——环刀容积，cm3ω——含水率，％计算至0.01 g/cm3本试验需进展二次平行测定，其平行差值不得大于0.03 g/cm3，取其算术平均值4.4颗粒分析试验〔密度计法〕本方法适用于分析粒径小于0.075mm的土〔1〕温度校正：当密度计的刻制温度是20℃，而悬液温度不等于20℃时，应进展校正。
校正值见表T0116-1〔JTG E40－2007〕标准〔2〕土粒比重校正：密度计刻度应以土粒比重2.65为准当试样的土粒比重不等于2.65时，应进展土粒比重校正校正值见表T0116-2〔JTG E40－2007〕标准〔3〕分散剂校正：密度计刻度系以纯水为准，当悬液中参加分散剂时，比重增大，故须以校正注纯水入量筒，然后加分散剂，使量筒溶液达到1000ml，用搅拌器在量筒内沿整个深度上下搅拌均匀，恒温至20℃，然后将密度计放入溶液中，测记密度计读数这时密度计读数与20℃时纯水中读数之差，即为分散剂校正值〔4〕土颗粒沉降距离校正1〕测定密度计浮泡体积：在250ml量筒内倒入约130ml纯水，并保持水温为20℃，测定量筒内水面读数〔以弯液面上缘为准〕后划一标记将密度计放入量筒中，使水面达密度计最低分度处〔以弯液面上缘为准〕，同时测记水面在量筒上的读数〔以弯液面上缘为准〕后再划一标记，两者之差，即为密度计浮泡的体积读数准确至1ml2〕测定密度计浮泡体积中心：在测定密度计浮泡体积后，将密度计向上缓缓垂直提起，使水面恰落至两标记的正中间，此时水面与浮泡相切〔以弯液面上缘为准〕处，即为浮泡体积中心将密度计固定于三足架上，用直尺准确量出水面至密度计最低分度的垂直距离。
3〕测定1000ml量筒内径〔精度至1m m〕，并算出量筒面积4〕量出自密度计最低分度至玻璃杆上各分度处的距离，每隔5格或10格量距一次5〕按公式计算土粒有效沉降距离式中： L——土粒有效沉降距离，cm；L1——自最低刻度至玻璃杆上各分度的距离，cm；L0——密度计浮泡中心至最低分度的距离，cm；Vb——密度计浮泡体积，cm3；A——1000ml量筒面积，cm26〕用所量出的不同L1代入上述公式，计算出相应的L值4.4.1.2按照土的性质进展分散处理、洗盐等4.4.1.3风干土样4.4.1.4准备好相应的记录工具密度计法取代表性土样200－300g，过2mm筛，求出筛上试样总质量百分比取筛下土测定风干含水率4.4.2.2 称取干土质量为30g时所需的风干土质量，倒入三角烧瓶中，加纯水约200ml，充分搅匀，浸泡一夜参加分散剂〔加0.083mol/L六偏磷酸钠分散剂15ml〕4.4.2.3将三角杯稍加摇荡后，放在电炉上煮沸约40min后冷却至室温4.4.2.4倒入烧杯中，静置1min，将上部悬液通过0.075mm筛，注入1000ml量筒中杯中沉土用带橡皮头的玻璃棒细心研磨加水入杯中搅拌，静置1min，将上部悬液通过0.075mm筛，倒入量筒。
反复进展，直至静置1min，上部悬液澄清为止最后将全部土粒倒入筛内，用水冲洗至仅有大于0.075mm净砂。
