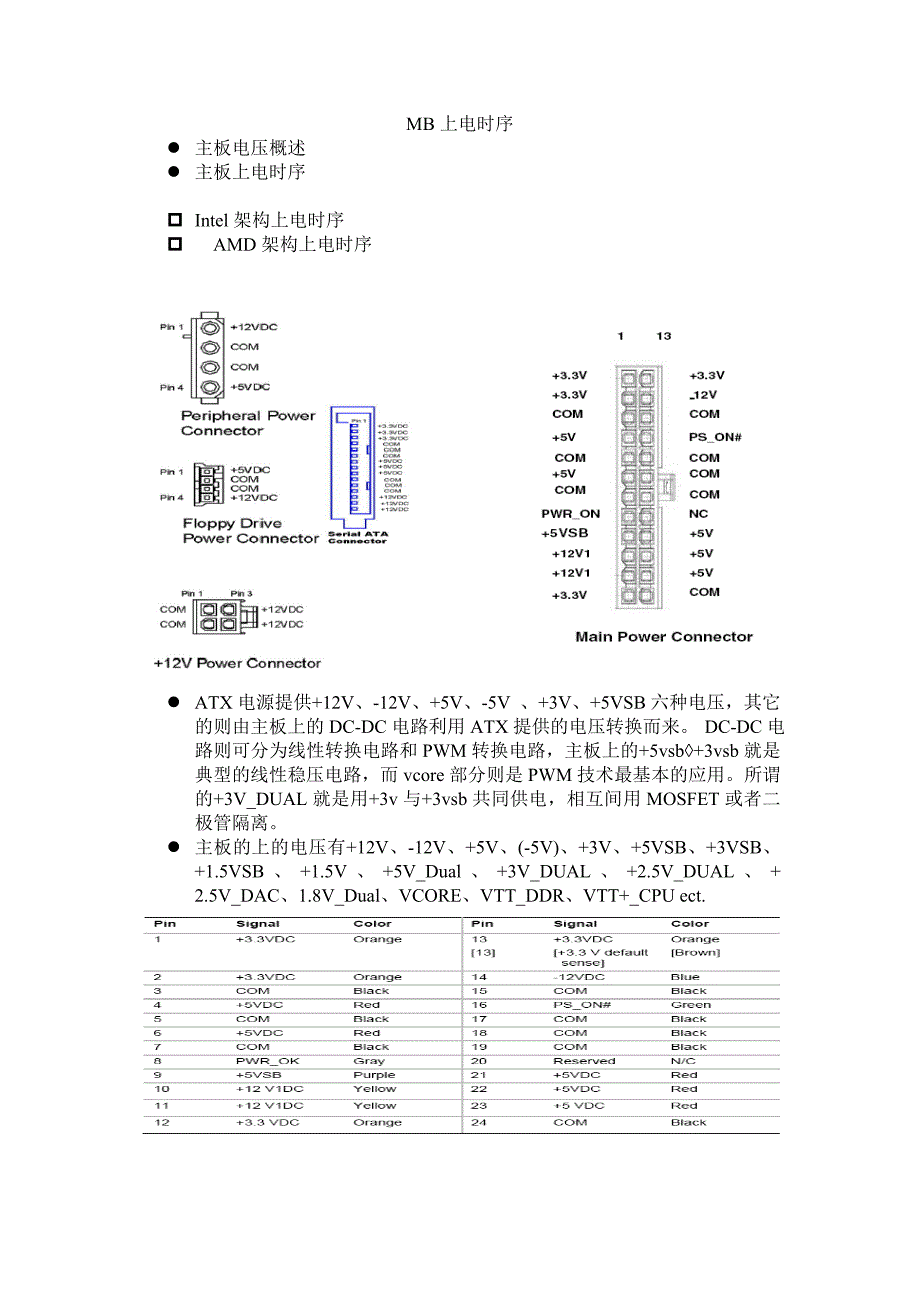

MB 上电时序 主板电压概述 主板上电时序 Intel 架构上电时序 AMD 架构上电时序 ATX 电源提供+12V、-12V、+5V、-5V 、+3V、+5VSB 六种电压，其它 的则由主板上的 DC-DC 电路利用 ATX 提供的电压转换而来 DC-DC 电路则可分为线性转换电路和 PWM 转换电路，主板上的+5vsb+3vsb 就 是典型的线性稳压电路，而 vcore 部分则是 PWM 技术最基本的应用 所谓的+3V_DUAL 就是用+3v 与+3vsb 共同供电，相互间用 MOSFET 或 者二极管隔离 主板的上的电压有+12V、-12V、+5V、(-5V)、 +3V、+5VSB、+3VSB、+1.5VSB、+1.5V、+5V_Dual、+3V_DUAL、+2.5 V_DUAL、+ 2.5V_DAC、1.8V_Dual、VCORE、VTT_DDR、VTT+_CPU ect.+12V: Pin3,4 主要用来给 CPU Vcore 部分供电 GND: Pin1,2Voltage Tolerances +5VSB: Standby power 提供 power down state 下主板需要的各种电压,包 括:Standby and Dual power. ATX 规定提供的电流不低于 10mA.但是目前的主板为了提供 USB 设备 启动,网罗唤醒等功能,需要很大的电流.一般的 Power supply 都可以提供 2A 左右. Tolerance: +5V± 5% 需要用到 stand by power 的包括:Super I/O, South Bridge,LAN chip,etc.在 S3 状态下，除了上述部分需要之外 Memory 所需的+2.5V dual 主板上有很多地方都需要+3.3V. +3.3V 一般是最晚从 Power Supply 供出的. 一般电源提供 5A 左右的电流. 电压供给: Audio Chipset; PCI; PCIEX; South Bridge; SIO; Bios; 1.主板上 IO 几乎全部使用+5V,比如: KBICS;VRM; CPU 用 VTT_PWRGD 信号确认 VTT_CPU 稳定在 Spec 之内,OK 后 CPU 会发出 VID[0:5]. VRM 收到 VTT_PWRGD 后会根据 VID 组合送出 Vcore. 在 VCORE 正常发出后,Processor Voltage Regulator 即送出 VRMPWRGD 信号给南桥 ICH6,以通知南桥此时 VCORE 已经正常发出.具体说明: • 在 SLP_S3#。
