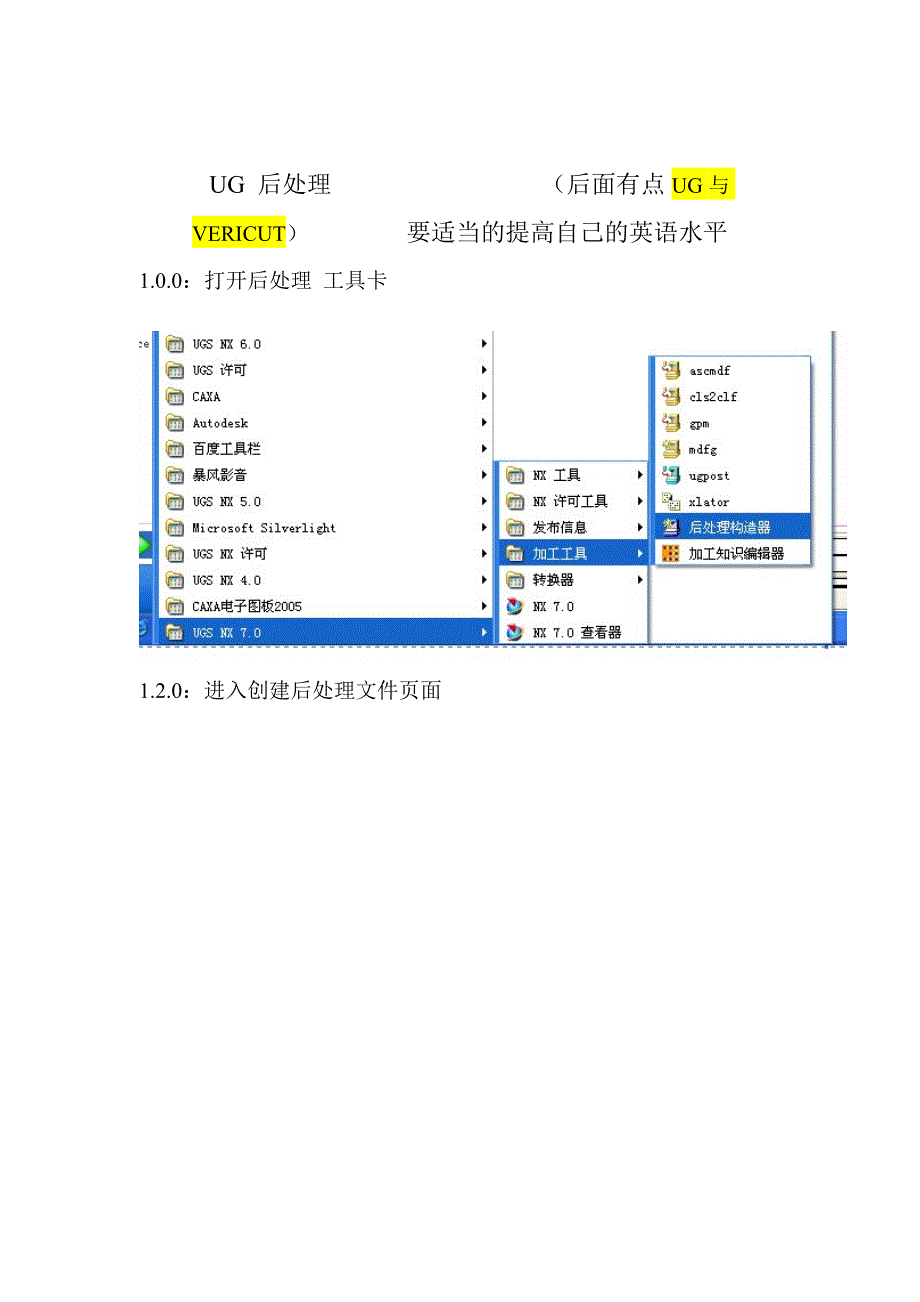

UG 后处理 （后面有点 UG 与VERICUT） 要适当的提高自己的英语水平1.0.0：打开后处理 工具卡1.2.0：进入创建后处理文件页面1.2.1 创建一个新的后处理文件 这里输入文件名 （英文） 此区域 Inches 英制单位 Millimeters 公制设定此区域 轴选项 3-轴 4-轴 或 5 轴 这里只讲解 3 轴 通用设定此区域为机床类型设定 Generic 通用的 Library 浏览自带机床 User’s 用户自定义此区域描述你的后处理 单只能输入英文选择完自己需要的格式后处理 单击 OK 进入下一步这一选项可以显示你选择机床类型 4 轴 3 轴 或你自定义的机床这一区域是你的输出是否记录选项此区域 左边为机床行程数据 右边为机床原点数据此区域 左边为机床精度小数 右边为机床快速进给 G00 速度其他选项默认就可以了然后进入下一页面 点击这里这一选项进行修改你的程序头 程序尾 中间换刀程序衔接 道具号 道具属性显示的添加 进行讲解此选项为程序头选项 此选项为增加程序条命令 点击它 可以拖入程序条 就像这样 这里的垃圾桶 通样你不想要的此条可以删除下面讲解 通用的编程设置 下面图片是默认的设置 此选项为 N 码关闭 此选项为 N 码开启 一般都是把这条 此选项 需要更改 改成你需要的 G40 G49 G80 G90 既可 单击这条词条就可修改 进入下一画面 把不需要的拖入垃圾桶 通过此选项里的代码 你可以找到你想要的 改好后点击 OK 既可安全起见最好加入个 Z 轴回零命令 拉入一个词条框添加一个新的词条框 如果你想把词条框放在哪个 词条框的周围 只要看好 词条对应放置位置变白 既可松掉 鼠标 下面进入新词条选项里 点击这里可以加入你要的词条而我们需要的是 G00 G91 G28 Z0 命令 可以用文本形式输入就是这里选择 第二个选项 “TEXT” 文本 点击 Add word 拉入 这个区域 同样 变白放置 输入你要的文本G00 G91 G28 ZO 点击 OK 既可程序头设定完成 就是这个效果看下图 如果需要加入 O 号下面编辑你的换刀过程 点击 中文意思就是 操作开始步骤 在这里你可以加入你需要的道具信息 N 号的开关 M8 M9 的开关设置 G43H00 等设置下面 先讲解 N 号的加入 加入 N 号 我们只需要拉两个 N 号开关 词条就可以选择这一选项 拉到 上面 是 N 号开 然后拉入 在 下面既可下面加入刀具信息 找到这个选项操作员消息拉入 N 号关后面输入命令MOM_output_literal “( 刀具名称:$mom_tool_name )”MOM_output_literal “( 刀具直径:$mom_tool_diameter )”MOM_output_literal “( 刀具 R 角半径:$mom_tool_corner_radius )”想要哪个信息 就输入哪行 如果要两个以上 就飞边拉入词条输入这项编辑 完毕单击 蓝色的区域机床控制 Machine Control 进入一下界面 我们只要在 G43 后加上 M8 既可 完成此项设定然后点击 进程动作 设定 我们只需要修改中间的那个 G02 G03的 进入下一页面 修改这里 把 Vector-Arc Center to Start 该为 Vector-Arc Start to Center修改后 OK 推出 不改出程序带 R 的 带圆的程序 就是乱做一团。
这项无需修改 固定循环 孔功能All right! 最后让我们来修改 程序尾可以加入加工时间 只是参考值的时间点击 进入以下界面把不需要的拉入 垃圾桶 把 M02 该为 M30 或在前面加入 你要的 M5 M9 啊什么的 过加入 G00 G91 G28 Z0 最后加入 加工时间 It’s a interesting sequence!!~!~在这里找到 这个选项 Custom Command 拉入最后 输入global mom_machine_timeMOM_output_literal “运行时间:[ format “%.2f” $mom_machine_time]”点击 OK 保存在一个你能找到的英文文件夹里 你的后处理可以用了 可以试试了 自己多研究研究很有趣的 UG 与 VERICUT后处理中加刀具注释与时间方法在后出里构造器里打开一个后处理文件，或者新建一个也行，然后在打开的后处理文件里添加变量，如 global mom_tool_name // 刀具名global mom_tool_diameter // 刀具直径global mom_tool_corner1_radius // 刀具角半径global mom_path_name // 路径名称global mom_machine_time //加工时间MOM_output_literal "(NAME mom_tool_name )" MOM_output_literal "(D : [ format "%.2f" $mom_tool_diameter] )" MOM_output_literal "(R :[ format "%.2f" $mom_tool_corner1_radius] )"MOM_output_literal “(Path name: $mom_path_name)"MOM_output_literal "(TIME :[ format "%.2f" $mom_machine_time])" VERICUT7.0 怎么样删除和添加定义的用户目录在平时使用当中，我们会设置很多用户路径，但有些仿真文件被移动后，该用户目录就没有用处了，但还会在 shortcut 下拉列表框出现。
我们可以通过编辑 cgtech_62_user.prefs 文件，来删除和添加定义的用户目录1.cgtech_62_user.prefs 文件一般在 C:\Documents and Settings\×××\目录下，xxx 是你的windows 用户名2.打开 cgtech_62_user.prefs 文件，找到以 Recent Work 开头的行，这些就是我们设置的用户路径，你可以按照这种格式删除或添加用户路径3.还可以找到 Toolpath Filters 这一行，可以添加你想要的数控程序的后缀名4.用户还可以在这里编辑其它一些设置，但在设置前你最好知道这些设置是干什么用的！！！有关海德汉 M128 的后处理更改后处理里 XYZ 坐标变量分别改为x mom_mcs_goto(0)y mom_mcs_goto(1)z mom_mcs_goto(2)UG 后处理刀补的正确输出方法前一段时间搞 ug 刀补的多刀处理问题,蛮头疼的,看到一强人 Yeager 给了一个方法在 Cutcom On 里面增加一個 Custom Command.,.填入"MOM_force once D",这个方法可以解决 D 号的模态省略的问题,即在分层刀路里第二层 G41/G42 后没有 D 号的问题. 佩服啊！关于 G40 的处理:在 Cutcom off 项中删除 G40 ,生成程序的效果如下:N40 G0 G90 X-58. Y30. M03 S2000N50 G43 Z3. H01N60 Z1.077N70 G1 Z-1.923 F250.N80 G41 X-55. D01N90 G2 X-50. Y35. I5. J0.0N100 G1 X50.N110 G2 X55. Y30. I0.0 J-5.N120 G1 Y-30.N130 G2 X50. Y-35. I-5. J0.0N140 G40 G1 Y-37.54N150 G0 Z1.077N160 Y-38.N170 Z-.846N180 G1 Z-3.846N190 G42 Y-35. D01N200 G3 X55. Y-30. I0.0 J5.N210 G1 Y30.N220 G3 X50. Y35. I-5. J0.0N230 G1 X-50.N240 G3 X-55. Y30. I0.0 J-5.N250 G40 G1 X-57.54N260 G0 Z-.846N270 X-58.N280 Z-2.769N290 G1 Z-5.769N300 G41 X-55. D01N310 G2 X-50. Y35. I5. J0.0在 fanuc 、mazak 等机床上试验过，在 fanuc 系统上如果 G41 后没有 D 号，可以执行前一个模态的有效的 D 号，在 G40 后如果没有撤销刀补的直线段，刀补撤销没有问题，在 G40这一句不产生移动，在下一句 G1 x y 的语句执行。
如果将 G41D1 单独列一行，可以对下一个坐标点进行补偿，但是补偿点的位置有误在 mazak 系统中： G41D1 单独列一行的语句运行后，立即对前一个坐标点进行补偿，G40也是如此，也就是说补的位置不是我们要补的位置所以我们为了程序的正确性，必须保证 G41 D1 position,G40 position 的格式做好刀补的方法：总结：1.在 Cutcom On 里面增加一個 Custom Command.,.填入"MOM_force once D",这个方法可以解决 D 号的模态省略的问题2.删除 Cutcom Off 的 G403.在 rapid move 里加入 G404.加入 G545.刀具信息:global mom_tool_nameMOM_output_literal "(TOOL NAME $mom_tool_name)"6.加工时间:global mom_machine_timeMOM_output_literal "(MACHINE TIME [format "%.2f" $mom_machine_time] MIN )"7.在每个操作前加入行号及路径名$mom_path_nameon路径名(operator message)off8.在 rapid move 中，需对 rap1,rap2,rap3 及 m13 强制输出 .($mom_output_file_basename)(刀轨文件名)$mom_path_name（操作名）9."MOM_force once M03" 。
10. 要用 M8-Coolant Flood11.螺纹铣：init_helixuplevel #0 {## This procedure will be executed automatically at the start of program and# anytime it is loaded as a slave post of a linked post.## This procedure can be used to enable your post to output helix.# You can choose from the following options to format the circle # block template to output the helix parameters.#set mom_sys_helix_pitch_type "rise_radian" ## The default setting for mom_sys_helix_pitch_type is "rise_radian".# This is。
