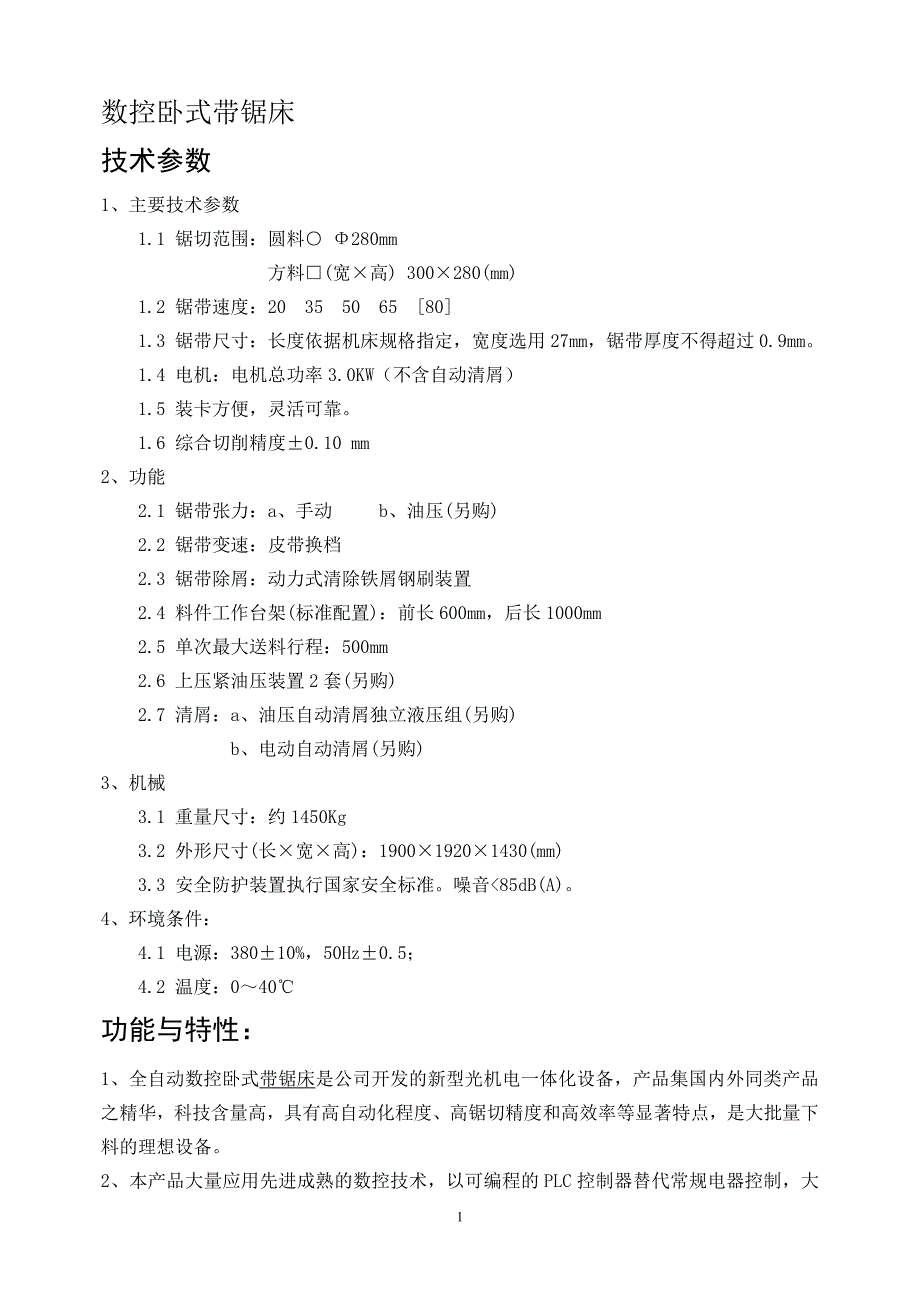

数控卧式带锯床技术参数1、主要技术参数1.1 锯切范围：圆料○ Φ280mm 方料□(宽×高) 300×280(mm) 1.2 锯带速度：20 35 50 65 [80] 1.3 锯带尺寸：长度依据机床规格指定，宽度选用27mm，锯带厚度不得超过0.9mm1.4 电机：电机总功率3.0KW（不含自动清屑）1.5 装卡方便，灵活可靠1.6 综合切削精度±0.10 mm2、功能 2.1 锯带张力：a、手动 b、油压(另购) 2.2 锯带变速：皮带换档 2.3 锯带除屑：动力式清除铁屑钢刷装置2.4 料件工作台架(标准配置)：前长600mm，后长1000mm2.5 单次最大送料行程：500mm2.6 上压紧油压装置2套(另购)2.7 清屑：a、油压自动清屑独立液压组(另购) b、电动自动清屑(另购)3、机械3.1 重量尺寸：约1450Kg3.2 外形尺寸(长×宽×高)：1900×1920×1430(mm)3.3 安全防护装置执行国家安全标准。
噪音<85dB(A)4、环境条件：4.1 电源：380±10%，50Hz±0.5；4.2 温度：0～40℃功能与特性：1、全自动数控卧式带锯床是公司开发的新型光机电一体化设备，产品集国内外同类产品之精华，科技含量高，具有高自动化程度、高锯切精度和高效率等显著特点，是大批量下料的理想设备2、本产品大量应用先进成熟的数控技术，以可编程的PLC控制器替代常规电器控制，大大提高带锯床的工作可靠性；以数字光栅尺为核心的送料控制系统，实现了送料的高精度；具有人机对话功能的“人机界面”操作面板可实现档案管理，多组程序预设，使操作更加智能化，机械操作极为简便且效率卓越；产品尚属国内首创，产品各项技术指标处于国内领先并达到国际同类产品先进水平3、用户使用时只需安装好工件，输入需切削的长度和数量，并在手动控制模式下，切削下第一刀(对刀)，然后将模式转换为自动模式，设备即可按照预定的程序自动进行切削，送料－夹紧工件－锯切－锯切完毕退刀－再送料－再夹紧工件，如此周而复始直至将工件切削至预设的数量4、采用液压夹钳结构，工件可自锯床后方进入锯切位置，进行锯切5、采用液压驱动活动台架(移动基座)，可快速正确的前后移动工件，完成锯切定位工作。
移动机架托料，定位更加精准6、独特的倍流阀油压系统，锯切下降速度由调速阀调整，此精密系统可防止锯带不正常损坏，并达到最佳锯切效果7、单液压缸设计，配合大直径立柱与超长的滑套（内附自润轴承），组成稳固的带锯床锯切结构8、整个油路采用水冷恒温系统，使锯切更平稳9、安全装置：A、材料未夹紧锯条无法起动装置；B、闷车和断带自动停机装置；C、空载噪音小于70分贝本公司设计制造的卧式带锯床，结构合理，刚性好，运行平稳，功能全，操作方便，经久耐用，带锯条的损耗小，锯切效率高 本公司对机床的致关零部件均是选用优质材料，精密机床，严格按工艺规范加工的1、传动部件：蜗轮---采用进口蜗杆---采用进口2、立柱：表面镀硬铬严密磨削十分耐磨，其导套是用自润滑耐磨材料做成的，在工作进行时不会发生爬行现象，两者的配合间隙甚小，刚性好，锯切断面垂直度好3、液压件：油缸---内壁与活塞杆均镀硬铬，密封件采用世界品牌，因此无爬行泄漏，耐用度高 液压泵---选用台湾戈力油泵的变量叶片泵(Variable Displacement Vane Pump)最高使用压力70kg/cm2，无负荷时之吐出量12L/min(1800rpm），油温的温升较低，液压系统长时期连续运作也很稳定。
油泵电机---台湾神煜 上海德东换向阀---台湾威得利4、电器件，主控件⑴ 主要电器元件均采用国内著名品牌浙江正泰CHNT⑵ GNC—触摸屏操作系统光栅定位：(a) 光栅尺广东万濠；(b) 接近开关香港东崎(TOKY)，断带光电开关台湾琦胜(CONCH)；(c) 人机界面操作面板台湾威伦通7″(高清)；(d) PLC可编程自动控制器台湾台达；(e) 开关电源台湾明伟⑶ 变频器(选配): 深圳四方矢量型另外还有以下两种控系列锯床规格供用户选择使用：TNC—文本操作系统行程开关定位：(a) 文本显示器台湾台达；(b) PLC可编程自动控制器台湾台达SNC—触摸屏操作系统伺服定位：(a) 开关电源台湾明伟；(b) 近渐开关台湾嘉准；(c) 伺服电机台湾台达；(d) 滚珠丝杆台湾上银；(e) 伺服驱动器台湾台达；(f) PLC可编程自动控制器日本三菱(伺服用)；(g) 伺服用减速机湖北行星针对行业中用户买得起带锯床而用不起带锯条的状况，带锯床主要从以下几个方面使锯床达到最佳切削效果，从而确保了带锯条的使用寿命·锯床传动机构经精密平衡校正，使振动减为最小，确保带锯条不易断带；·高精度锯带轮与加强型可调试钨钢夹持片确保锯切精度；·平衡式液压缸与精密液压调整阀确保达到最佳切削状态，使锯条不易拉齿损坏；·高质量电气、液压组件，性能稳定可靠，杜绝渗、漏油，故障率与维修率为同行业中最低水平。
优秀的员工队伍和全心全意为客户服务的理念，将使您在购买锯床后无后顾之忧欢迎贵单位来电、来函或派人来公司考察，我们由衷的感激您的支持与鼓励★选配装置在合同中注明 金龙带锯床 4。
