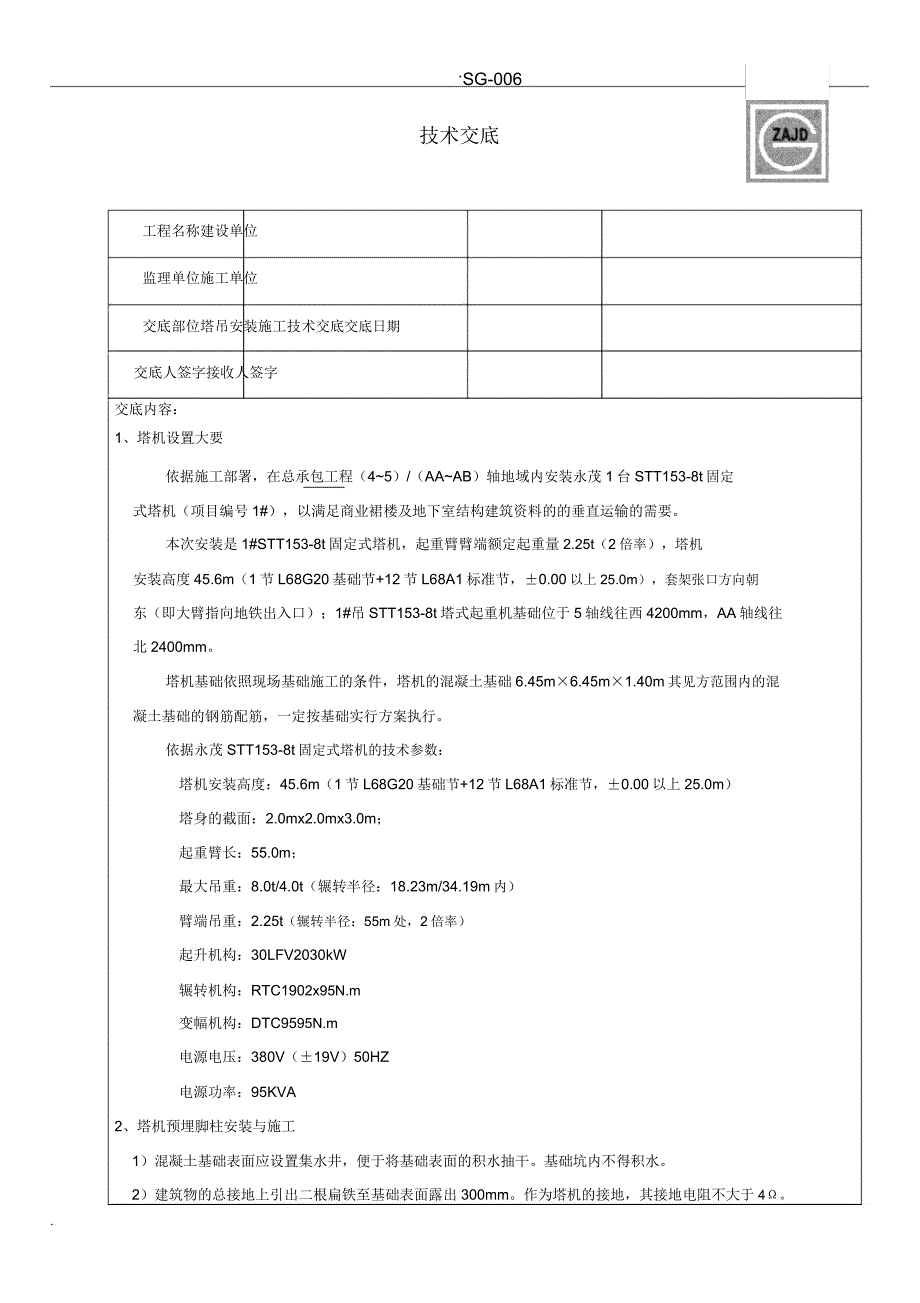

SG-006技术交底工程名称建设单位监理单位施工单位交底部位塔吊安装施工技术交底交底日期交底人签字接收人签字交底内容：1、塔机设置大要依据施工部署，在总承包工程（4~5）/（AA~AB）轴地域内安装永茂1台STT153-8t固定式塔机（项目编号1#），以满足商业裙楼及地下室结构建筑资料的的垂直运输的需要本次安装是1#STT153-8t固定式塔机，起重臂臂端额定起重量2.25t（2倍率），塔机安装高度45.6m（1节L68G20基础节+12节L68A1标准节，±0.00以上25.0m），套架张口方向朝东（即大臂指向地铁出入口）；1#吊STT153-8t塔式起重机基础位于5轴线往西4200mm，AA轴线往北2400mm塔机基础依照现场基础施工的条件，塔机的混凝土基础6.45m×6.45m×1.40m其见方范围内的混凝土基础的钢筋配筋，一定按基础实行方案执行依据永茂STT153-8t固定式塔机的技术参数：塔机安装高度：45.6m（1节L68G20基础节+12节L68A1标准节，±0.00以上25.0m）塔身的截面：2.0mx2.0mx3.0m；起重臂长：55.0m；最大吊重：8.0t/4.0t（辗转半径：18.23m/34.19m内）臂端吊重：2.25t（辗转半径：55m处，2倍率）起升机构：30LFV2030kW辗转机构：RTC1902x95N.m变幅机构：DTC9595N.m电源电压：380V（±19V）50HZ电源功率：95KVA2、塔机预埋脚柱安装与施工1）混凝土基础表面应设置集水井，便于将基础表面的积水抽干。
基础坑内不得积水2）建筑物的总接地上引出二根扁铁至基础表面露出300mm作为塔机的接地，其接地电阻不大于4Ω3）预埋脚柱的固定：（见图1－1）①预埋脚柱可与预埋连接框架或7.5m的基础节连成安装基准；②用轴销3将预埋连接框架2或3.0m的增强节固定于预埋脚柱上，在轴销3上装上插销4和张口销；③组合成的预埋脚柱安装基准应与混凝土地基中心对称安装；④预埋脚柱安装基准插入基坑时，要做好塔机的接地措施4）预埋脚柱的混凝土浇注施工：（见图1－2）①将组合成的预埋脚柱安装基准放入基坑内的钢筋中，并在预埋脚柱下设置一可调调整垫块或铁凳；图1－1塔机预埋脚柱安装②预埋脚柱插入基坑时，不得剪断钢筋或减少钢筋数目；③严格保证锚固脚外露尺寸150mm；④以主弦杆上端为基准，丈量预埋脚柱的平面度；平面度偏差：小于标准节横截面的1/1000可用相应厚度的薄钢片进行调整调整合格后，用电焊作调整垫块或铁凳及预埋脚柱的焊接固定办理，以防在浇注混凝土时走动偏位；图1－2塔机预埋脚柱安装⑤浇注混凝土，待混凝土强度达到施工要求后，方能拆掉预埋连接框架或增强节注意：混凝土基础浇注不宜采纳其余施工方法，特别是在振捣混凝土时，震动机械或其余辅助机械禁止碰触预埋固定支脚，不然待混凝土强度达标后，会造成预埋脚柱的偏位等现象，无任何可挽救整顿措施！..1-1剖面图..2-2剖面图图1－3塔机基础安装定位和混凝土基础图3、安装前的准备工作3.1塔机基础的查收a) 塔机基础由项目部负责设计、施工及查收。
b) 在制作塔机基础混凝土基础时，项目部依照STT153塔机基础设计方案要求配置钢筋，并做好控制记录和质量查收部署预埋件或螺丝与钢筋绑扎同步进行，预埋件与基础混凝土承台钢筋主筋必须焊接坚固防范振动跑偏c)保证固定底脚四个角水平度在1/1000以内当混凝土强度达到30MPa以上，并获得安全质检部门查收后安装d) 在塔机进场安装前，项目部须向租借方供给以下相关基础资料：e）混凝土基础的强度报告，（要求达到30MPa以上）；混凝土基础隐蔽工程查收资料；（钢筋原材质保书、钢筋绑扎施工查收单）；塔机基础施工（几何尺寸、制作工艺、施工图、改正计算书等）；预埋锚固脚水平度丈量报告；f）由项目部工程、技术、安全、质检部门进行对塔机基础查收，各方在查收表上签字认定并报项目施工监理签字,进行塔机安装作业3.2塔机安装前项目部现场的准备工作：..1）依据施工组织设计由项目部对塔机进行合理的部署和正确立位2 ）为满足塔机安装及正常使用，装备吻合安全要求的专用二级配电箱，并距塔机中心不大于5m，STT153-8t固定式塔机正常工作需用电容量为：95KVA3）清理好基础北面50m范围内的建筑物资料，保证进场道路畅达，便于运输车辆的进散场、塔机部件的堆放场所等需要的必备安装条件。
汽车吊就位处地面进行平坦夯实，铺垫路基板，保证汽车吊吊装安装，详见塔机安装汽车吊就位图4 ）安装前供给基础施工及查收报告等相关资料3.3塔机安装前中核华兴达丰机械工程有限公司的准备工作：1）施工技术准备机械工程有限公司技术人员一定提前进行现场实地勘探，仔细地考虑在安装中可能碰到的问题，拟定的确可行的施工方案，对疑难问题及时同项目部的技术人员进行沟通，共同商讨解决对策，保证施工顺利安全的进行2）安装前塔机的检查、保护做好保养、检查，清理安装部件，做好装运准备3）设备、机具的准备依据STT153-8t塔机安装吊装需要，装备的施工设备、机具及安全防范用品以下：①施工机械序号设备名称规格型号单位数目备注150T汽车吊ZLJ5419JQZ50V台1②工具及索具序号机具名称规格型号单位数目备注1链条葫芦2t只22重型套筒32件套13活动扳手21件套14梅花扳手21件套15大锤4-18P套16万用电表只17电工常用工具套18接地摇表只19吊起重臂钢丝绳6X37-1770-?22mm根212m10吊均衡臂钢丝绳6X37-1770-?22mm根412m11吊塔身部件钢丝绳6X37-1770-?18mm根48m..12吊驾驶室钢丝绳6X37-1770-?12mm根44m13铁丝/麻绳8﹟/?20mmKg/m5/4014对讲机/口哨台/个3/215撬棍（0.5m/1m/1.2m）根各216各种规格吊卡具1t/2t/3t/4t/5t/6.5t只各417安全带、防滑鞋、安全帽按现场作业人数装备安装前作业班长要对所有要使用的索具、吊具进行全面的安全检查（包含汽车吊上的吊索具等），确认完好无缺后方可使用，大锤及扳手等工具确认做好防坠落措施。
3.4主要施工技术措施1）塔机基础施工流程丈量定位、放线→→基坑开挖→垫层及防水施工→钢筋绑扎→埋件施工→隐蔽工程查收→基础承台模板安装→混凝土浇捣→基础查收→安装塔机2）丈量工程依据基础施工时轴线控制点及标高基准点为依照进行轴线放设及标高控制3）模板工程基础承台模板采纳快易收口网施工安装施工时要求外型尺寸一定正确，将收口网固定好，防范爆模，拆模后对表面进行剔凿4）钢筋工程详见项目部设计的1#STT153塔机基础图5）混凝土工程塔机基础承台采纳混凝土强度等级C35，混凝土的浇捣主要采纳插入式振动棒捣固，振动器的操作要做到“快插慢拔”在振捣混凝土时，禁止紧靠模板振动，且应尽量防范碰撞钢筋、预埋件等混凝土浇筑过程中，要保证保护层厚度及钢筋地址的正确性，不得踩踏钢筋，不得挪动基础锚脚在基础混凝土没完好凝固时，应复核标准件水平或垂直状况，若有偏差，及时纠正混凝土马上初凝时，除掉混凝土表面收水裂缝而后安排专人浇水保养6）塔机安装总包配合（1）现场项目体保证设备进场路线、设备堆场所点及QY50K汽车吊调头地域，在塔机基础旁搁置95KVA独立电箱，并保证及时送电 2）塔机地脚预埋时严格控制标高及水平，预埋达成后由塔机专业单位复核。
3）在浇捣塔机承台混凝土前，再次由项目部对预埋锚脚及预埋件的高程进行初次丈量，作为原始数据保留在项目部确认无误后加以固定后浇捣基础承台混凝土浇捣达成后进行复核丈量，其结果与原始丈量无变化为准 4）混凝土浇捣达成，经过保养达到设计要求的强度等级，并于塔机安装前，现场项目部对基础的..锚脚及预埋件的高程进行第二次丈量，比较初次丈量结果，满足要求后，由专业安装单位进行安装 5）塔机安装结束后及正式启用前，相同由项目体进行高程及相关数据（如塔身倾斜度）的丈量在机械起用后一周、一月及两月时连续进行相关数据的丈量并在混凝土基础四角以红油漆做好标记，以便往后对大机进行沉降观察 6）设备查收时，现场项目部供给基础定位复核单、基础隐蔽工程查收单、基础混凝土试块抗压强度试验报告、基础锚脚水平复核单、基础沉降观察记录等相关资料3.5施工安全技术管理措施1 安全注意事项1）坚持检查查收制度，对每一过程实行动向管理2）每天上班前，塔机班组长一定对各塔机司机及信号人员作安全技术交底，并要求其签字3）各塔机的信号人员和塔机司机应固定，每塔机只接受本塔机信号人员的指挥，各塔机司机有权拒绝来自非本塔机信号人员的指挥，如现场发生有其余人员发出的紧急停止信号时应绝对遵从，及时停止作业和查明原由防范发买卖外事故。
