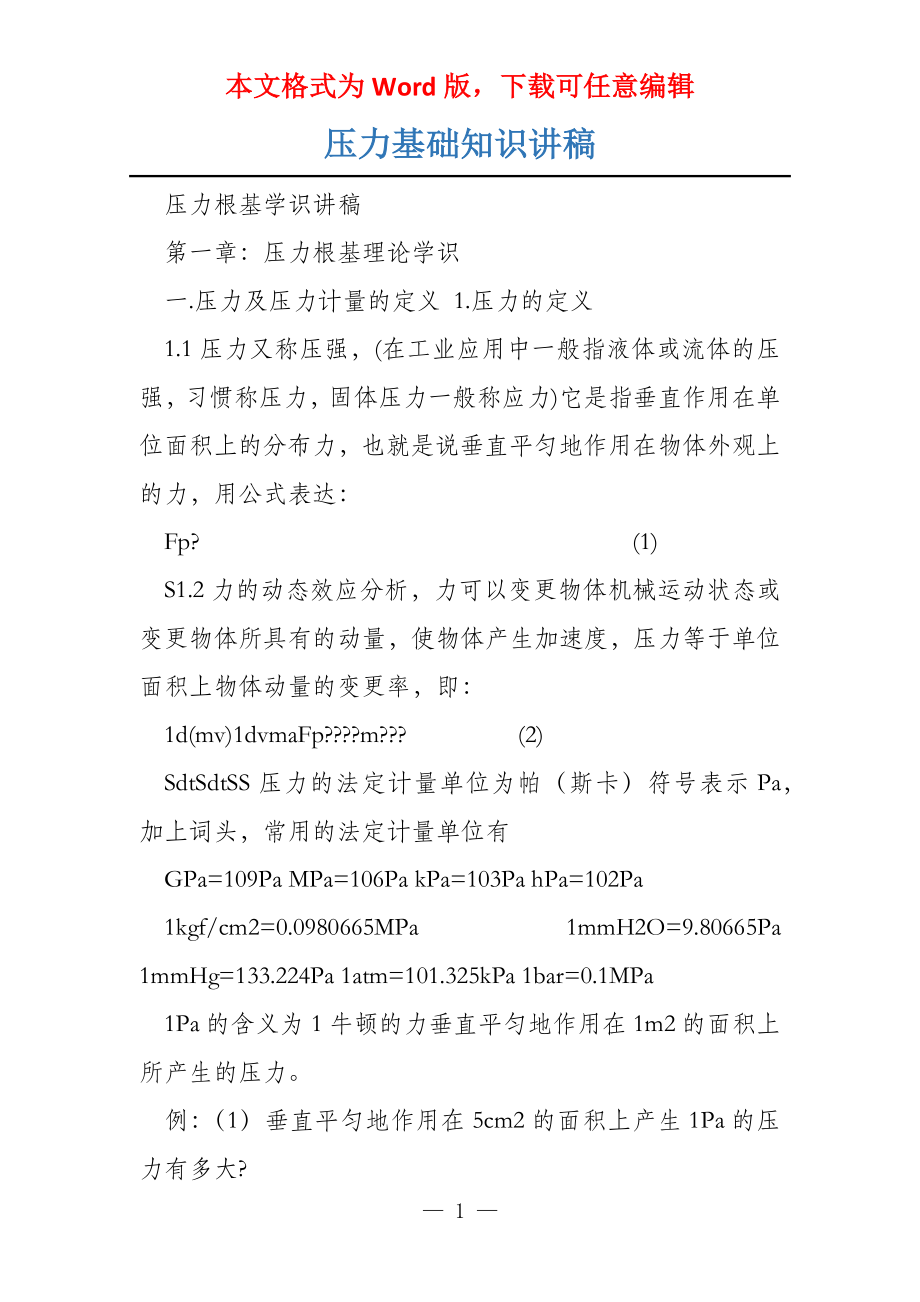

本文格式为Word版，下载可任意编辑压力基础知识讲稿 压力根基学识讲稿 第一章：压力根基理论学识 一.压力及压力计量的定义 1.压力的定义 1.1压力又称压强，(在工业应用中一般指液体或流体的压强，习惯称压力，固体压力一般称应力)它是指垂直作用在单位面积上的分布力，也就是说垂直平匀地作用在物体外观上的力，用公式表达： Fp? (1) S1.2力的动态效应分析，力可以变更物体机械运动状态或变更物体所具有的动量，使物体产生加速度，压力等于单位面积上物体动量的变更率，即： 1d(mv)1dvmaFp????m??? (2) SdtSdtSS压力的法定计量单位为帕（斯卡）符号表示Pa，加上词头，常用的法定计量单位有 GPa=109Pa MPa=106Pa kPa=103Pa hPa=102Pa 1kgf/cm2=0.0980665MPa 1mmH2O=9.80665Pa 1mmHg=133.224Pa 1atm=101.325kPa 1bar=0.1MPa 1Pa的含义为1牛顿的力垂直平匀地作用在1m2的面积上所产生的压力。
例：（1）垂直平匀地作用在5cm2的面积上产生1Pa的压力有多大? F=p*S=1×5×10-4(N/m2*m2) =5×10-4N （2）50N的力垂直平匀地作用在5cm2的面积上产生压力有 多大? p = F /S=50/(5×10-4)(N/m2*m2) =1×10Pa=0.1MPa 2.压力计量的定义 压力计量是指实现压力单位统一和量值切实稳当的测量，它是力学计量的一片面 3.我国压气力值传递系统 级别 测量范围及根本允差 使用和保存单位 国家基准器 工作基准器 一等标准器 5 (0.04～10)MPa 0.002% 气压计133kPa 0.7Pa (0.04～60)MPa 0.005% (0.04～250)MPa 0.02% (0.04～250)MPa 0.05% (0.04～250)MPa 0.2% 各种测量范围 (0.5～4.0)% 国家级 中国计量科学院 国家级 中国计量科学院 主要部门和大区级 省市和地区级 各省市计量机构 各地区计量站 主要企事业单位 二等标准器 三等标准器 各企事业单位 工作用压力仪器仪表 各种使用场合 二．压力计量中常用的几个定律 1．帕斯卡定律： 在密闭液体中，液体内部的压强四处相等，即加在液体上的压力能够按照原来的大小向各方向传递。
这个定律由法国人帕斯卡提出，所以叫帕斯卡定律帕斯卡定律对于液压技术的进展起了很大作用：水压机，千斤顶，液压操纵器，活塞式压力计都是根据帕斯卡定律来制成的 2. 液体压力根本方程式--伯努利方程： p??gh (3) 从上式可以看出，液体内部的压力等于液体的密度，当地的重力加速度和液柱高度的乘积 3. 胡克定律： 弹性物体在弹性限度内，作用力与形变成正比 F?kx (4) 4. 非电量电测原理： 非电量(如压气力)转化为电量举行测试，譬如在压力变送器中将压气力通过转换机构转化为4～20mA的标准电流信号举行测量，数字传感器中是将其转化为一组脉冲信号 5. 静力平衡原理 当物体处于平衡状态（相对静止或匀速运动）时，作用在物体上的作用力全力为零 ?Fi?0 对于活塞压力计而言 ?Fy?0 (y:表示垂直方向) G+F浮+F压=0 mg-ρ空气gv-pS=0 >>> p=mg(1-ρ空气/ρ钢)=mg(1-1.2/7800)(5) 从上式可以看出：活塞式压力计中产生的压力与专用砝码和质量，当地重力加速度成正比，与活塞有效面积成反比。
注：活塞压力计误差计算 (0～10)% ??引用误差 (10～100)% ??相对误差 三．压力的分类 1. 大气压力：地球外观上的空气重力所产生的压力，由于空气本身有重量，也称气压大气压气力随气象处境，海拔高度和地理位置的不同而变更 2. 十足压力：以十足零作参考的压力，它说明了测定点的真正压力 3. 表压力：又称余压，是以环境大气压作为零点的压力，即超过大气压力以上的压力数值，一般压力表所指压力即为表压，在不混淆的处境下简称压力 4. 疏空：又称负压力，十足压力小于大气压力时的压力，真空表测得的是负压 绝压 表压 大气压力 负压 十足零点 四．压力表分类及误差计算 1．弹簧管压力表，波纹管压力表，膜片式压力表，膜盒式压力表 2．弹簧管压力表的误差采用引用误差的方法举行计算， 引用误差：测量量限乘以切实度等级的百分数得出的误差 （相对误差：每个测量点乘以切实度等级的百分数得出的误差 例：一只(0～1.6)MPa，0.4级的压力表的示值误差是多少？ ±（1.6-0）*0.4％MPa=±0.0064MPa 其次章：压力仪表检定中的几个问题 一.标准器的选择 1.标准器的允许误差 ≤被检器的允许误差的1/4。
2.标准器的测量范围≥被检器的测量范围 3.能按规程规定，标准器对被检器全体检定点都能配检定 例：(0～4)MPa,0.25级压力表能否用(0～6)MPa或(0～60)MPa的二等活塞式压力来检定？ 二.检定测量上限≤0.6MPa，介质为液体的细致压力表的液柱差修正问题 1.检定安装时，应使压力计活塞下端面与压力表指针轴在同一水平面上，否那么应做液柱差修正，修正的方法有好几种，但是我们认为最简易可行的方法是在承重盘上添加相应质量的小砝码 △p=ρ液gh = △mg/S >>>△m=△p.S/g=ρ液hS=ρ液v=m液 三.细致表在检定过程中留神的事项 1.为了确保能在使用过程中，切实地考核每个检定点的小扣位移量在使用工作介质为液体的活塞压力计时，在升压或降压过程中应制止有冲击和回程现象解决的手段是对仪表安装后的单向阀门采用关闭法 2.按规程的规定分值应符合1×10n、2×10n、5×10n 三个系列中之一在填写检定记录表，“检定点各次示值读数的平均值”时，不能简朴地采用算术平均值，应按分度值的有效数位凑数 如：分度值为0.2检定点四次读数分别为：12.00，12.06，12.00，12.06。
四次平均值为：12.03，不能如此填写可以填写为12.02或12.043.原规程对标准器的误差要求为：标准器的允许误差十足值应不大于被检细致表允许误差十足值的1/3按109号国际建议，标准器的允许误差十足值应不大于被检表允许误差十足值的1/4经调研国内采用量传比为1/4也是切实可行的，仅仅在个别地方作一些技术处理 如：注1检定0.16级细致表可选用相应测量范围的二等标准压力计 细致表的测量范围为：（0～10）MPa，切实度等级为：0.16级其每个检定点允许误差的十足值为：0.016MPa 选用二等标准压力计（0.05级）测量范围为：（1～60）MPa，根据计算其允许误差的十足值分别如下： 计量单位：MPa 检定点 1 2 3 4 5 6 7 8 9 10 误差 0.003 0.003 0.003 0.003 0.003 0.003 0.0035 0.004 0.0045 0.005 十足值 计量标准的最大允许误差十足值与被检细致表最大允许误差十足值作一比较，80％的检定点能得志量传比1/4的要求，仅20％的检定点，而且这些检定点是在接近测量上限处，按1/4量传比的要求略有超差。
弹簧管式一般压力表、压力真空表和真空表检定规程讲稿 一．概述 — 7 —。
