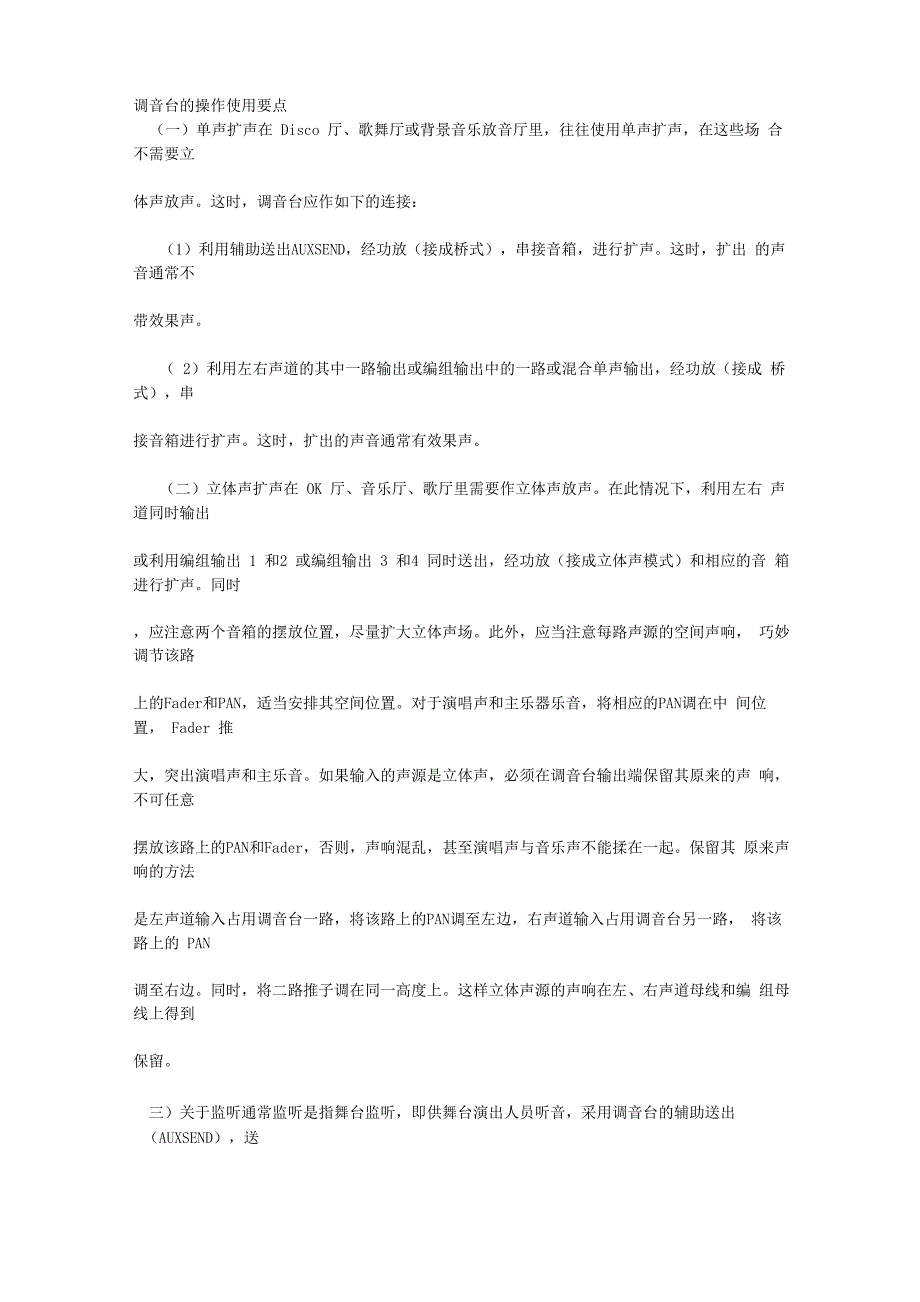

调音台的操作使用要点（一）单声扩声在 Disco 厅、歌舞厅或背景音乐放音厅里，往往使用单声扩声，在这些场 合不需要立体声放声这时，调音台应作如下的连接：（1）利用辅助送出AUXSEND，经功放（接成桥式），串接音箱，进行扩声这时，扩出 的声音通常不带效果声 2）利用左右声道的其中一路输出或编组输出中的一路或混合单声输出，经功放（接成 桥式），串接音箱进行扩声这时，扩出的声音通常有效果声二）立体声扩声在 OK 厅、音乐厅、歌厅里需要作立体声放声在此情况下，利用左右 声道同时输出或利用编组输出 1 和2 或编组输出 3 和4 同时送出，经功放（接成立体声模式）和相应的音 箱进行扩声同时，应注意两个音箱的摆放位置，尽量扩大立体声场此外，应当注意每路声源的空间声响， 巧妙调节该路上的Fader和PAN，适当安排其空间位置对于演唱声和主乐器乐音，将相应的PAN调在中 间位置， Fader 推大，突出演唱声和主乐音如果输入的声源是立体声，必须在调音台输出端保留其原来的声 响，不可任意摆放该路上的PAN和Fader，否则，声响混乱，甚至演唱声与音乐声不能揉在一起保留其 原来声响的方法是左声道输入占用调音台一路，将该路上的PAN调至左边，右声道输入占用调音台另一路， 将该路上的 PAN调至右边。
同时，将二路推子调在同一高度上这样立体声源的声响在左、右声道母线和编 组母线上得到保留三）关于监听通常监听是指舞台监听，即供舞台演出人员听音，采用调音台的辅助送出（AUXSEND），送往监听功放、舞台监听音箱放声对需要监听的声音，将该路上的相应辅助旋钮打开对不 需要监听的声音，将相应该路的辅助旋钮关闭，于是可以做到监督各种乐音或演唱的单独发声耳机监听 与舞台监听有所不同，耳机监听是调音师用来监听各路声源输入调音台后的状况以及各种混合输出情况 的，借助这种耳机监听，可检查声源并修正调音台的各种调节四） 效果机与调音台的连接1.利用每路上的INS插孔，单独对该路上的声信号进行效 果处理，从INS插孔将该路的声信号引入效果机，经效果机处理后，声音信号由效果机出来，再从这个 插孔送回调音台，这种接法适合于大型乐团对各类乐音和演唱声的效果处理2. 利用辅助送出（AUXSEND），将声音信号送入效果机的输入端，从效果机输出接到调音 台的辅助返回端（AUXRTN），对需要处理的声音信号，将该路上相应的辅助旋钮打开，对不需要处理的 声音信号，则把该路上相应的辅助旋钮关闭这种连接可由一个效果机处理多个同类声源（比如：多个人 演唱）。
3. 利用辅助送出（AUXSEND），将声音信号送入效果机的输入端，从效果机输出接到调音 台的某一路的线路输入端（Line）这时，把这路当做效果的再加工处理（放大、均衡、声像、混合比 例等），并且用该路的推子作效果混合比例调节，比较方便但这路上所有的辅助旋钮必须关闭否则， 会出现扩声系统啸叫，或在辅助母线上出现效果声五） 关于辅助母线（AUXBus）辅助母线可以用做效果线（EffectBus）、监听母线（MonitorBus） 、有线声控母线（控制灯光等）或可以用来单独对某些声源进行记录或扩声总之辅助母线愈多，调音师使用起来就愈方便，甚至能做到多种场合用一台调音台控制同步放声或播放各种不同的音乐四、调音台的信号流程掌握了调音台的信号流程，便能从根本上去理解调音台，流程图分 三个部分：信号输入部分，母线部分，信号输出部分声源信号从话筒输入或从线路输入，经增益调节， 进入均衡处理，作音质补偿，利用衰减器（推子）进行混合比例调节再通过声像调节，进入左右声道 母线和编组母线，同时，在推子前后引出声信号，分别进入辅助母线从母线出来的混合声信号，经过混 合放大、大小幅度调节、隔离放在，送出相应的各种输出。
另外，从辅助送出的声信号或外部设备的信号， 经过效果机处理或其他方面的处理后，从辅助返回端进入调音台，作大小调节和声像调节后，与左右声 道上的信号叠加，再一起送出，这便是声信号的整个流程五、矩阵调音台及数码调音台（一）矩阵调音台的通道控制流程矩阵调音台属于音乐调音台，音乐工作者通过这种矩阵输出，可创作出不同风格的音乐 它与一般调音台的区别只是增设了矩阵母线，各种声信号可以单独编入矩隈母线，从矩阵母线送出的声 信号，经过混合放大，分成多组，每组信号大小可调，然后混合，混合后的信号通过矩阵输出进行大小调 节，隔离放大，最后送出矩阵声信号各个输入通道，在其推子后都设置了进入矩阵母线的按键，在矩阵母线上截有不同类型的 音乐信号， 例如：某一输入通道输入鼓声信号，在矩阵母线上 1 载入鼓声，将该路上的 M1 按键按下某一输入通道输入笛子声信号，在矩阵母线 2 载入笛子声，将该路上的 M2 按键按下某一 输入通道输入小号声信号，在矩阵母线 3 载入小提琴声，将该路上 M3 按键按下某一输入通道输入小号声 信号，在矩阵母线 4 载入小号声，将该路上 M4 按键按下这样，调节矩阵输出前的 16 方阵的调节钮，便可 以在矩阵输出端产生不同乐音为主体的演奏音乐。
二）数码调音台的功能键及其信号流程数码调音台的噪声低，失真小，支持 MIDI 传送，易于实现自动控制和遥控下面以日本 YAMAHAO2R 为例说明其功能及其信号流程1. 输入通道部分（1）输入模拟控制：① +48V按键：给电容话筒提供幻象电压② A/B选择键：弹出A,接卡侬插头，按下B,接大二芯插头③ PAD键：定值衰减，按下此键，将输入信号衰减20dB④ Gain旋钮：调节输入信号放大量⑤ Peak指示灯：发亮时指示输入信号太大，进入调音台后失真⑥ Signal指示灯：批示输入信号模拟信号经过这些元件后，通过A/D转换进入数码状态，内设数字倒相、数字衰减、数字 延迟和数字动态处理等单元电路2）衰减电平控制（见图 1-7）：① 旋钮：控制磁带返回的大小② SEL键（选择键）：选择输入通道③ On键（接通键）：选择该通道打开④ Fader （推子）：输入通道衰减器⑤ Flip键（交替键）：按下它，上面的旋钮、SEL、On键与下面的推子、SEL和On互相 对调2. 母线、控制以及显示部分（ 1）显示接收：① 结构键：•SceneMemory 场景记忆键，用于场景的编辑、存储、调出・Digitall/O——数据输入、输出键，用于设置字同步时钟的连接结构和时钟频率。
•Setup 设定键，用于激励独奏监听及定义系统操作优先权・Utility——多功能键，检查振荡器的设置、电池和通道状态•AutoMix 自动混音键，用于激励调音自动化•Group——编组键，用于输入通道推子编组和哑音编组•MiDi——电子乐数字接口，用于MiDi通道的设置和功能设置•Pair 配对键，用于输入通道立体声配对② 混合键•巾/ATT——倒相/衰减键，用于输入通道的倒相和电平调节•Delay——延迟键，各通路的信号延迟，用于补偿信号传输产生的延迟•PAN——声像键，调节各通道的声像•Routing 混合母线选择键，用于输入进入混合母线的连接•Meter 表头指示，用于各通道的电平指示View—通道总览键，用于所选通道所有调节参数指示・EQ——均衡键，用于选择通道均衡特性曲线显示及调节•Dynamics 动态处理键，用于通道的压、扩动态处理③ 辅助键：AUX 1〜AUX8,用于调节各通道辅助母线电平，其中AUX1〜AUX6可用于外接效 果或监听，AUX7〜AUX8 则是两套内置效果母线2）被选通道控制：① 输入母线选择：将所选通道编入1〜8编组母线和立体声母线（ST）或第1〜16路直接 输出。
② 输入辅助母线选择：将所选通道编入辅助母线，（不能同时选两路辅助），同时配有辅 助母线送出电平调节接通其开关，便可进行③ 声像控制：右边旋钮为声像定位旋钮，旁边由发光二级管显示分布位置左边为分配到 编组母线 1〜8 以及左右声道母线上的幅度值按键当用于第 17〜24 路时，必须用这些键单独调节， 因其左右通道有独立的 PAN④ 均衡调节： EQOn 为接通均衡键， EQ 调节有四个频段和三滤波器 Low/HPF 键用于低频 均衡或高通滤波；L-Mid键用于中低频段均衡；H-Mid键用于中高频段均衡；High/LPF键用于同频段均衡 或低通滤波右上角旋钮用于对品质因素Q值进行调节，范围为10〜0.1,调节值由旁边三位数发光二极管 显示出右下角为增益调节旋钮，范围为21Hz〜20.1kHz，调节值由旁边三位数发光二极管显示出右下角 为增益调节旋钮，范围为一18dB〜+18dB,由旁边的三位发光二极管显示出四个频段参数的调值范围虽一样， 但在低、高 频段上 Q 值调节可选峰值和架式两种均衡特性，增益旋钮则转成滤波器的开关3）参数选择和控制：•SceneMemory（场景记忆） ▲和▼键改变场景记忆页数。
•Store（存储）——将当前调音参数群存入场景存储器内・Recall（呼叫）一一调出场景存储器里的参数，并将其恢复到调音台上・Cursor（游标）——用于液晶显示屏上的光标移动（其作用如鼠标器）・DataWheel（数据轮）——用于调变参数值•Enter（回车） 用于确认输入的选项和参数从入门到精通玩转调音台（4）（ 4）显示部分：① SceneMemory（场景记忆） 用两位发光二极管显示数字② FaderStatus（推子状态）——用于显示输入推子状态AUX灯及,2,3,4,5,6,7,8灯表示 该推子控制着进入辅助母线 1,2,3,4,5,6,7,8 的电平③ SelectedChannel （所选通道） 三个灯表示所选通道状态Mic/Line为话筒线路输入状态TapeRTN为磁带返回状态；Output为输出状态④ 液晶显示屏一一用于调节控制参数以及各种图形显示⑤ 左、右声道主输出的电平显示⑥ Con tras t（对比度） 用于液晶显示屏的对比度调节3. 监听与输出部分（包括对讲、监听输出，见图 1-12）：・Solo（独奏监听）——监听总开关它与各通道上的On键配合使用•Con trolRoom（控制室按键） 用于音控室声音控制。
T/BLevel（对讲电平）——调节对讲音量•StudioLevel（演播室电平） 调节演播室键组的电平・C-RLevel（控制室电平）——调节控制室键组的电平2TR-Dl「・2TR-D2I ——2轨磁带数字信息2TR-D3」2TR-A1n・|——2轨磁带模拟信息2TR-A2」•Slate（记入） 将对讲话筒声记入磁带记录的起始端，以示认别•Mono（单声） 监听单声・Dim（Digitalinputmode） ——数字输入模式4. 说明（1）日本 YAMAHAO2R 的模拟输出有：立体声输出、演播室监听输出、控制室监听输出和 辅助输出数字输出有：数字立体声输出、MiDi输入输出和转接2）可对输入输出通道作动态处理，对声音信号的幅度进行技术处理，包括：压缩、扩展、 噪声门等，用于改善声信号质量3）设置的辅助母线7和8作为内置效果处理，其内置效果跟常用效果机一样4）可以实现自动化调音操作，通过回车键和游标键组合进行。
