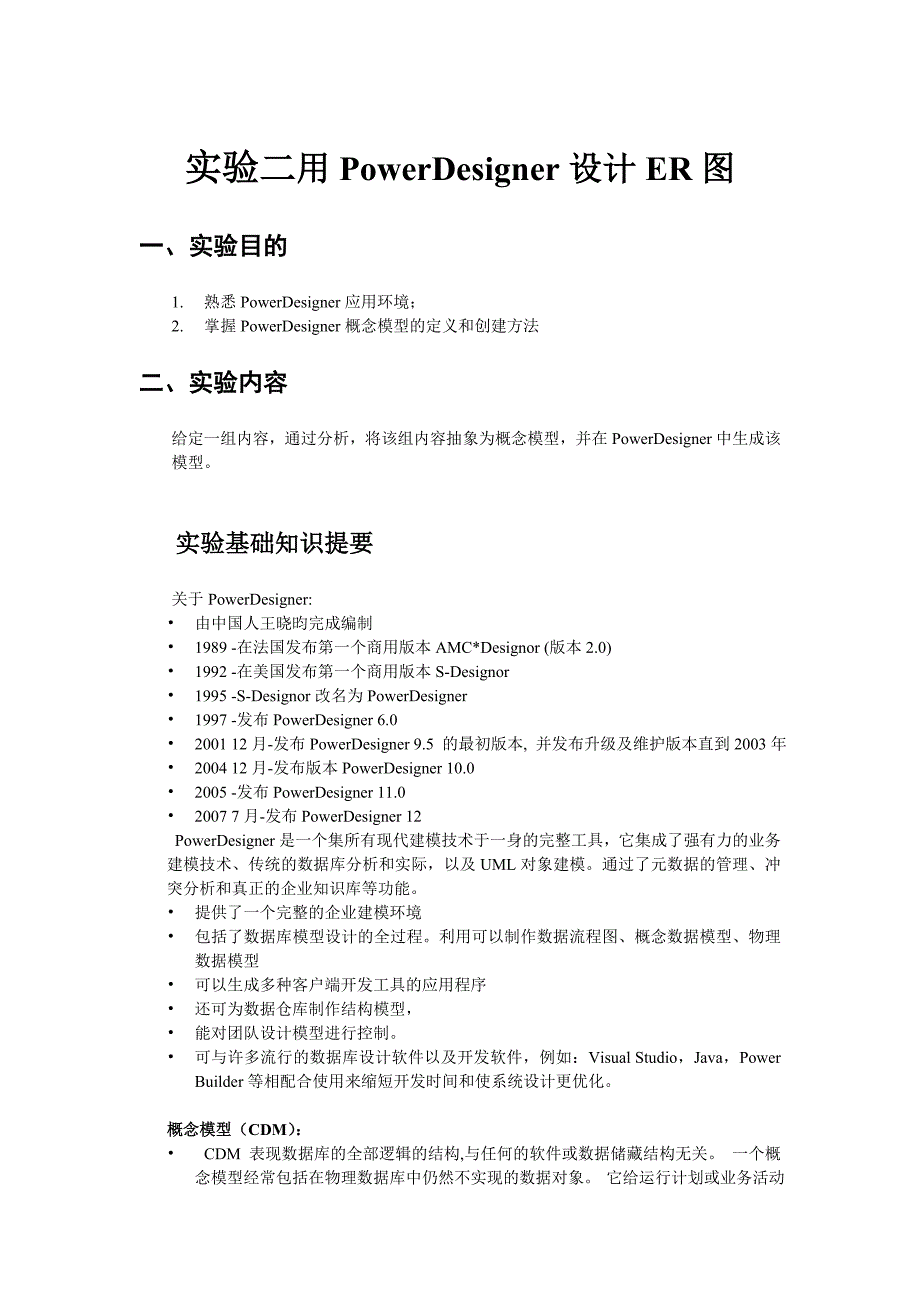

实验二 用 PowerDesigner 设计 ER 图一、 实验目的1. 熟悉 PowerDesigner 应用环境；2. 掌握 PowerDesigner 概念模型的定义和创建方法二、实验内容给定一组内容，通过分析，将该组内容抽象为概念模型，并在 PowerDesigner 中生成该模型实验基础知识提要关于 PowerDesigner:• 由中国人王晓昀完成编制• 1989 -在法国发布第一个商用版本 AMC*Designor (版本 2.0) • 1992 -在美国发布第一个商用版本 S-Designor • 1995 -S-Designor 改名为 PowerDesigner • 1997 -发布 PowerDesigner 6.0 • 2001 12 月-发布 PowerDesigner 9.5 的最初版本, 并发布升级及维护版本直到 2003年 • 2004 12 月-发布版本 PowerDesigner 10.0 • 2005 -发布 PowerDesigner 11.0 • 2007 7 月-发布 PowerDesigner 12 PowerDesigner 是一个集所有现代建模技术于一身的完整工具，它集成了强有力的业务建模技术、传统的数据库分析和实际，以及 UML 对象建模。
通过了元数据的管理、冲突分析和真正的企业知识库等功能• 提供了一个完整的企业建模环境• 包括了数据库模型设计的全过程利用可以制作数据流程图、概念数据模型、物理数据模型• 可以生成多种客户端开发工具的应用程序• 还可为数据仓库制作结构模型，• 能对团队设计模型进行控制• 可与许多流行的数据库设计软件以及开发软件，例如：Visual Studio，Java，Power Builder 等相配合使用来缩短开发时间和使系统设计更优化概念模型（CDM ）：• CDM 表现数据库的全部逻辑的结构,与任何的软件或数据储藏结构无关 一个概念模型经常包括在物理数据库中仍然不实现的数据对象 它给运行计划或业务活动的数据一个正式表现方式• CDM 是分析阶段用以理清数据之间的关联性，以实体-关系图表示一个实体具有的属性，以及与其它实体的 1 对 1、1 对多或多对多关系 概念模型的定义过程主要如下：定义实体（Entity）• 实体是带有描述特性的可以辨别的对象在概念数据模型中，只有业务问题需要的对象才被定义为实体，一个实体可能是有形的或无形的、具体的或抽象的、有生命的或无生命的定义属性（Attribute ）• 实体属性是附加到实体上的数据项定义域（Domain）• 一个域定义你能适用于多个数据项目的标准数据结构。
当你修正一个域时,你将更新全部与域关联的数据项目 当你作任何变化的时候 , 这导致数据一致化特性比较容易• 可以创建一些自己常用的域,来应用到数据对象上,就不会导致相同的用途,但是数据类型和长度不一致定义关联（Relationship）• 联系是指两个实体之间或实体内部的连接或关系• 完成实体定义以后，应该在它们之间建立联系实体的联系通常是依据业务规则确定的定义联合（Association）• 联合是为了解决多对多联系而产生的一个人工实体• 可以为联合实体定义属性定义继承• 继承连接用来定义一种父类（父实体）与子类（子实体）之间的特殊联系• 子实体与它的父实体共享一些属性，有一个或多个属性不被父实体或其它子实体所共享概念模型示意图：三、实验步骤启动 PowerDesigner1、 进入开始－程序－Sybase－PowerDesigner2、 点击 PowerDesigner 创建概念模型点击 File-New 菜单项创建实体设置实体名称设置属性创建联系设置联系名称任务：ER 设计参照 P19 页图 1.14 工厂物资管理 E-R 图(C) ，创建相应的概念模型四. 实验结果与分析（上交实验报告）分析思考问题：1.试区别 PowerDesigner 中的 Relationship 和 Association2.请简单描述创建概念模型时的一些简单原则五．讨论、心得。
