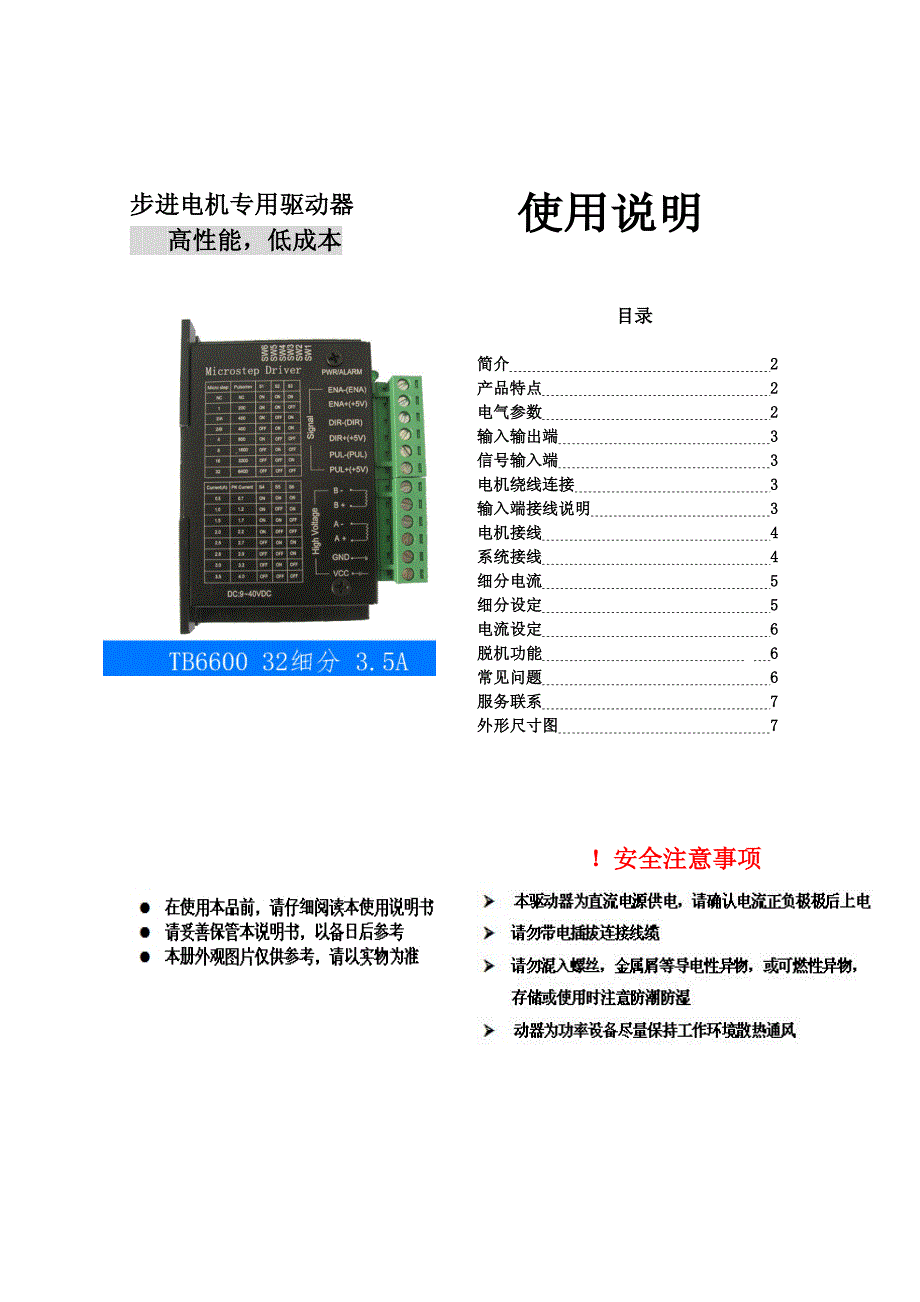

使用说明步进电机专用驱动器高性能，低成本 目录简介 2产品特点 2电气参数 2输入输出端 3信号输入端 3电机绕线连接 3输入端接线说明 3电机接线 4系统接线 4细分电流 5细分设定 5电流设定 6脱机功能 6常见问题 6服务联系 7外形尺寸图 7！安全注意事项一、简介这是一款专业的两相步进电机驱动可实现正反转控制，通过3位拨码开关选择7档细分控制(1,2/A,2/B,4,8,16,32,)，通过3位拨码开关选择8档电流控制（0.5A，1A，1.5A，2A，2.5A，2.8A,3.0A,3.5A）适合驱动57、42型两相、四相混合式步进电机能达到低振动、小噪声、高速度的效果驱动电机产品特点※原装全新步进电机驱动芯片※电流由拨码开关选择※接口采用高速光耦隔离※七种细分可调※自动半流减少发热量※大面积散热片不惧高温环境使用※抗高频干扰能力强※输入电压防反接保护※过热，过流短路保护电气参数输入电压 DC9-40V输入电流 推荐使用开关电源功率5A输出电流 0.5-4.0A最大功耗 160W细 分 1,2/A,2/B,4,8,16,32温 度 工作温度-10～45℃；存放温度-40℃～70℃湿 度 不能结露，不能有水珠气 体 禁止有可燃气体和导电灰尘重 量 0.2千克输入输出端说明信号输入端PUL+：脉冲信号输入正。
PUL-：脉冲信号输入负DIR+：电机正、反转控制正DIR-：电机正、反转控制负EN+：电机脱机控制正EN-：电机脱机控制负 电机绕组连接A+：连接电机绕组A+相A-：连接电机绕组A-相B+：连接电机绕组B+相B-：连接电机绕组B-相 电源电压连接VCC：电源正端“+”GND：电源负端“-”注意：DC9-40V不可以超过此范围,否则会无法正常工作甚至损坏驱动器. 输入端接线说明输入信号共有三路，它们是：①步进脉冲信号PUL+,PUL-；②方向电平信号DIR+，DIR-③脱机信号EN+，EN-输入信号接口有两种接法，用户可根据 需要采用共阳极接法或共阴极接法共阳极接法：分别将PUL+，DIR+，EN+连接到控制系统的电源上， 如果此电源是+5V 则可直接接入，如果此电源大于+5V，则须外部另加限流 电阻R，保证给驱动器内部光藕提供8—15mA的驱动电流脉冲输入信号通 过CP-接入，方向信号通过DIR-接入，使能信号通过EN-接入如下图：共阴极接法：分别将PUL-，DIR-，EN-连接到控制系统的地端；脉冲输入信号通过PUL+接入，方向信号通过DIR+接入，使能信号通过EN+接入若需限流电阻，限流电阻R的接法取值与共阳极接法相同。
如下图：注：EN端可不接，EN有效时电机转子处于自由状态（脱机状态），这时 可以手动转动电机转轴，做适合您的调节手动调节完成后，再将EN设为无效状态，以继续自动控制关于电机接线：两相4 线，6 线，8 线电机接线，如下图二、系统接线 ：驱动器与控制器、电机、电源的接线，以共阳接法为例，如下图所示：注意：接线时请断开电源，电机接线需注意不要错相，相内相间短路，以免损坏驱动器三、拨码开关设定细分、电流1、细分数设定细分数是以驱动板上的拨码开关选择设定的，用户可根据驱动器外盒上的细分选择表的数据设定（最好在断电情况下设定）细分后步进电机步距角按下列方法计算：步距角=电机固有步距角/细分数如：一台固有步距角 为1.8°的步进电机在4细分下步距角为1.8°/4=0.45°驱动板上拨码开关1、2、3、分别对应S1、S2、S3.2、电流大小设定驱动板上拨码开关4、5、6分别对应S4、S5、S6.四、关于脱机功能（EN）：打开脱机功能后，电机转子处于自由不锁定状态，可以轻松转动，此时 输入脉冲信号不响应，关闭此信号后电机接受脉冲信号正常运转注：一般在实际应用中可不接五、常见问题解答1、问：初次使用该步进驱动器，如何能尽快上手？答：正确接好电源和电机后，只接脉冲信号PUL(先将频率设置为1K以内)，细分设置为细分 脉冲/转 S1状态 S2状态 S3状态NC NC ON ON ON1 200 ON ON OFF2/A 400 ON OFF ON2/B 400 OFF ON ON4 800 ON OFF OFF8 1600 OFF ON OFF16 3200 OFF OFF ON32 6400 OFF OFF OFF电流（A） S4状态 S5状态 S6状态0.5 ON ON ON1.0 ON OFF ON1.5 ON ON OFF2.0 ON OFF OFF2.5 OFF ON ON2.8 OFF OFF ON3.0 OFF ON OFF3.5 OFF OFF OFF16，方向和脱机悬空，此时加电后电机默认正转。
运行无误后再 依次测试加速(提高频率)、方向、细分和脱机等功能2、问：控制信号高于5V，一定要加串联电阻吗？答：是的，否则有可能烧毁驱动器控制接口的电路3、问：接线后电源指示灯亮，但电机不转，是什么原因？答：如果接线正确，但仍然不转，说明控制部分驱动能力不够，这种情况多出现在用单片机的io口直接控制方式请确保控制接口有5mA的驱动能力4、问：如何判断步进电机四条线的定义？答：将电机的任意两条线接在一起，此时用手拧电机转子有阻力，则这两条线是同一相,可接在驱动器A+、A-；另外两条线短接仍然有阻力，则将这两条线接在B+和B-5、问：电机的正反转情况与应实际达到的相反？答：只需要把电机其中一相的两根线互换接入即可六、外形尺寸图:(96*56*33)。
