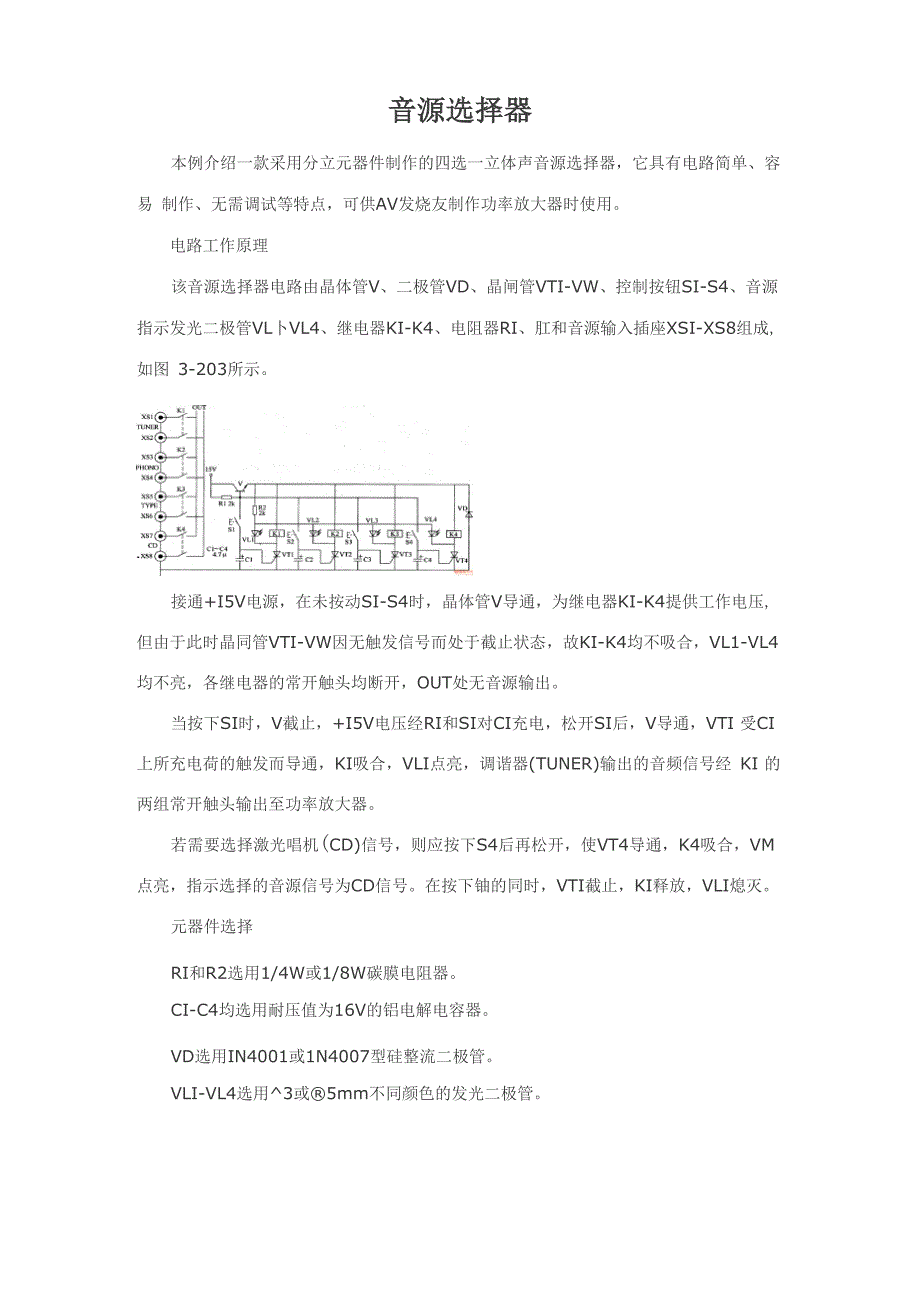

音源选择器本例介绍一款采用分立元器件制作的四选一立体声音源选择器，它具有电路简单、容易 制作、无需调试等特点，可供AV发烧友制作功率放大器时使用电路工作原理该音源选择器电路由晶体管V、二极管VD、晶闸管VTI-VW、控制按钮SI-S4、音源 指示发光二极管VL卜VL4、继电器KI-K4、电阻器RI、肛和音源输入插座XSI-XS8组成, 如图 3-203所示接通+I5V电源，在未按动SI-S4时，晶体管V导通，为继电器KI-K4提供工作电压, 但由于此时晶同管VTI-VW因无触发信号而处于截止状态，故KI-K4均不吸合，VL1-VL4 均不亮，各继电器的常开触头均断开，OUT处无音源输出当按下SI时，V截止，+I5V电压经RI和SI对CI充电，松开SI后，V导通，VTI 受CI上所充电荷的触发而导通，KI吸合，VLI点亮，调谐器(TUNER)输出的音频信号经 KI 的两组常开触头输出至功率放大器若需要选择激光唱机(CD)信号，则应按下S4后再松开，使VT4导通，K4吸合，VM 点亮，指示选择的音源信号为CD信号在按下铀的同时，VTI截止，KI释放，VLI熄灭元器件选择RI和R2选用1/4W或1/8W碳膜电阻器。
CI-C4均选用耐压值为16V的铝电解电容器VD选用IN4001或1N4007型硅整流二极管VLI-VL4选用^3或®5mm不同颜色的发光二极管V选用S9014或C8050、3DGI2等型号的硅NPN晶体管VTI-VT4均选用MCRIOO-6型晶司管KI-K4均选用带两组控制触头的小型I2V直流继电器S1-S4均选用微型动合（常开）按钮。
