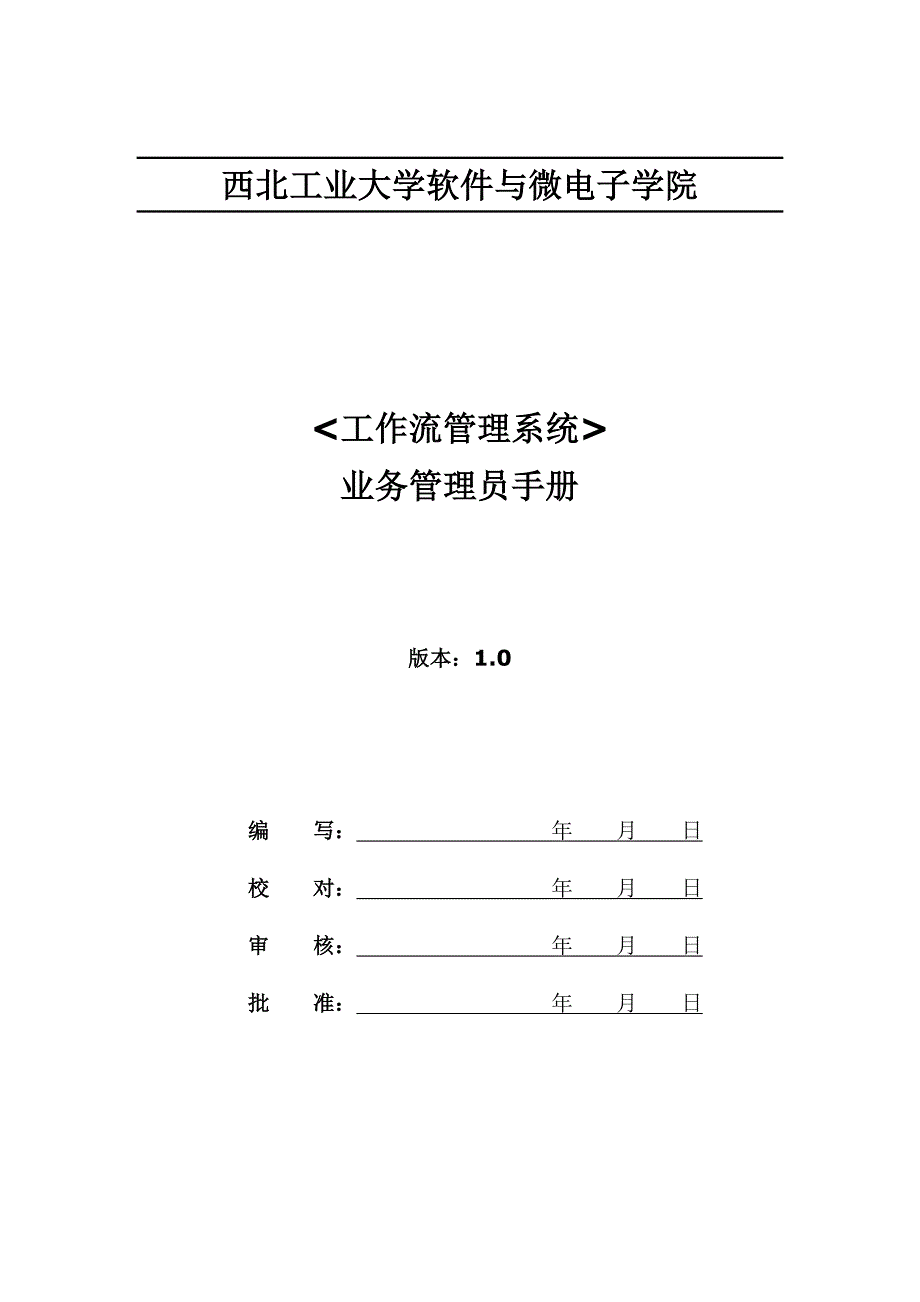

西北工业大学软件与微电子学院<工作流管理系统>业务管理员手册版本：1.0编 写： 年 月 日校 对： 年 月 日审 核： 年 月 日批 准： 年 月 日目录1 概述 12 工作流管理系统的介绍 22.1 访问工作流管理系统 22.2 控制台窗口的介绍 23 业务管理员指南 53.1 管理流程模型 53.2 如何查看YUMA流程模型列表 53.2.1 查看特定模型的信息 63.2.2 如何部署/解除部署BSOA流程模型 63.2.3 如何启动流程模型 73.2.4 流程模型中如何添加/禁用用户 83.2.5 流程模型中添加或者禁用角色使用者 93.2.6 在流程模型中添加/禁用/修改角色映射 93.3 管理流程实例 103.3.1 如何查看实例列表 113.3.2 终止或者删除一个实例 113.3.3 查看特定实例的信息 123.4 管理流程任务 123.4.1 查看任务列表 123.4.2 查看特定任务的详细信息 133.4.3 显示/修改/删除任务的指定承担者 143.4.4 启动/取消/终止任务 153.5 流程监控 163.5.1 如何修改Bonita监控设置 163.5.2 流程监控工具 173.5.3 查看流程运行情况 223.5.4 查看流程运行历史记录→历史记录 234 特殊的“超级业务管理员” 251 概述本手册用于指导用户完成以下操作：l 设置用户参数。
l 部署，解除部署，启动一个YUMA流程模型l 终止YUMA流程模型实例l 查看YUMA流程模型实例的详细信息l 启动，终止，或者取消某个特定实例中的YUMA任务l 为YUMA流程模型实例配置日志，跟踪和历史记录l 查看某个特定YUMA流程实例的日志，跟踪和历史记录常用术语： 过程是活动的集合，在YUMA中，流程也经常使用 活动是一项工作的原子单元，在YUMA中，有时会使用节点代替活动 连接是两个活动之间顺序依赖的根据，在YUMA中，有时会使用边代替连接 变量是工作流的数据单元，被称做工作流相关数据 触发器是用户定义的逻辑，向活动/节点和工作流过程增加自动的或具体的动作 映射是在工作流初始化时允许动态角色解决的一个工作单元 动态指定执行者是运行时向活动添加额外执行规则的一个工作单元 表单是活动的承担者的工作列表视图 2 工作流管理系统的介绍2.1 访问工作流管理系统通过以下URL可以访问流程管理的控制台：http：//Your_Host：Your_HttpPort/jiapAdmin 图 2.1 系统登录界面2.2 控制台窗口的介绍登陆以后就可以在浏览器中看到工作流管理系统的管理界面，它包括四个部分（如果配置了页脚区域，可以说五部分）。
导航目录结构树页眉页脚主区域Utility frame图 2.2 工作流管理系统界面导航目录结构：它根据用户角色的不同以及用户应用的上下文关系，提供不同的功能项点击 / 符号，或者点击对应的标签来展开/收缩一个分支点击叶子节点后，会在界面的主窗口部分显示相应的信息页眉区域：系统管理员可以定制页眉区域的容，但页眉区域默认显示工作流管理系统的标题和图标工具栏区域：此区域显示登陆的用户名， 刷新页眉页脚和主区域的按钮和退出系统登陆的按钮它还能够显示主区域息所对应的路径主区域：这是控制台的主区域，显示导航目录结构中所选节点对应的信息以及导航路径，并且所有信息分栏显示在主区域页脚区域：默认情况下，系统并不显示此区域但管理员可以配置页脚区域来显示设定URL的容定制页眉/页脚区域URL：若想定制页眉或者页脚区域，必须修改以下目录中的属性文件：$JONAS_BASE/conf/jiapadmin_custom.properties可以点击导航目录结构中”定制配置”标签，或者手动修改上面的属性文件下面例子配置了页脚区域而保留了缺省的页眉设置：# Custom console fields# bottom frame （footer） of the Admin Console.footer=http：//.somewhere./acme.html# top frame （header） of the Admin Console.header=系统管理员的职责是必须保证定制的窗口大小合适。
3 业务管理员指南3.1 管理流程模型在工作流管理系统中，只有被赋予业务管理员角色的用户才能查看特定的流程模型系统中，系统管理员级别的用户能够对业务管理员角色进行设置，参考“系统管理员指南”以此类推，一个业务管理员可以在一个创建好的流程中设置其他的业务管理员角色，导入此流程文件的设计者默认地成为该流程的第一个业务管理员3.2 如何查看YUMA流程模型列表在树状导航列表中，选择业务管理―>流程模型，则主页面将会显示可用的流程模型的信息，包括类型，状态和创建者流程模型中，不同的状态对应不同的操作启动当一个XPDL流程定义文件被导入到YUMA引擎中时，该流程的状态自动成为已部署的，这意味着用户可以启动这个流程模型解除部署解除部署操作将会阻止终端用户启动新的流程实例业务管理员能够修改流程，例如添加/修改角色映射当流程模型的信息被解除部署后，对该流程所做的修改将适用于新的流程实例而在解除部署操作之前创建的实例继续使用该流程模型修改前的定义解除部署操作可以被用来引入该流程的一个新版本，而不是修改原来的流程模型在这种情况下，所有的流程实例必须在删除该流程之前被终止或者取消部署部署操作与解除部署操作逻辑相关，它使得终端用户能够启动一个流程实例。
图 3.1部署/解除部署窗口3.2.1 查看特定模型的信息在树状导航列表中，选择业务管理―>流程模型，当前可用的流程模型将会显示在主页面在主页面点击列表中某个流程的名称，就可以查看它的详细信息，如下：l 名称：该流程模型的名称；l 版本：该流程模型的版本信息；l 状态：该流程模型所处的状态（INITIAL，DEPLOYED，TODEPLOY）；l 创建者：导入XPDL流程定义文件的设计者的登陆名；l 创建日期：该流程模型被创建的日期和时间；l 用户：在该流程中定义的参与者名称；l 部署（解除部署或者启动）：当前可用的操作图 3.2显示当前可用的流程模型3.2.2 如何部署/解除部署BSOA流程模型在导航目录结构中，选择业务管理―>流程模型，当前可用的流程模型将会显示在主页面部署/解除部署一个流程模型的第一种方法是，点击流程模型列表中列名为“操作”列中的按钮，是部署按钮还是解除部署按钮取决于流程模型当前的状态第二种方法就是，点击模型列表中某一指定模型名，然后在主页面中点击相应的按钮（部署，解除部署）图 3.3流程部署/解除部署窗口3.2.3 如何启动流程模型在导航目录结构中，选择业务管理―>流程模型，当前可用的流程模型将会显示在主页面。
启动某一流程模型的第一种方法就是，在主页面中点击该模型信息的最后一列中的“启动”（）按钮，这一操作仅仅是在流程模型以部署的状态下可用图 3.4在流程模型列表中启动一个流程模型第二种方法就是，点击模型列表中某一指定模型名，然后在主页面中点击相应的启动按钮图 3.5在“流程”标签页中启动流程如果该流程有变量信息，在主页面将会显示表单，填充好该表单后，再点击 提交 按钮3.2.4 流程模型中如何添加/禁用用户在树状导航列表中，选择业务管理―>流程模型，当前可用的流程模型将会显示在主页面在主页面中点击模型名称来选择某个流程，然后点击选择“流程用户”标签页图 3.6添加/禁用流程用户l 添加流程用户：选中用户名前面的复选框，然后点击 应用 按钮l 禁用流程用户：取消选中用户名前面的复选框，然后点击 应用 按钮对于3.2.5小节来讲，添加或者禁用流程用户的功能是必需的3.2.5 流程模型中添加或者禁用角色使用者在树状导航列表中，选择业务管理―>流程模型，则当前可用的流程模型将显示在主页面中在主页面中点击模型名称来选择某个流程，然后点击选择“角色&映射”标签页图 3.7添加/禁用用户角色首先在主页面中选择要修改的角色名称，则对应该角色的用户的详细信息将会显示在主页面中。
图 3.8添加/禁用角色使用者l 添加角色使用者：选中要添加的用户名前面的复选框，然后点击 应用 按钮l 禁用角色使用者：取消选中要禁用的用户名前面的复选框，然后点击 应用 按钮3.2.6 在流程模型中添加/禁用/修改角色映射在树状导航列表中，选择业务管理―>流程模型，则当前可用的流程模型将会显示在主页面首先在主页面中点击流程名称来显示流程的详细信息，然后选择“角色&映射”标签页图 3.9添加/禁用角色映射在要改变映射的角色所在行上，点击“改变映射”，如下图所示的信息将显示在主页面图 3.10添加/修改角色映射添加/修改角色映射的步骤如下：1. 点击“映射类型”下拉列表；2. 从可用的三种映射类型：LDAP，属性，定制中选择一种；3. 填充映射类名称；4. 点击 Update 按钮；移除一个角色映射：点击 Delete 按钮3.3 管理流程实例访问工作流管理系统的用户能够查看某一指定流程模型的实例列表这一需求和3.1节中描述的基本一致3.3.1 如何查看实例列表在树状导航列表中，选择业务管理―>当前实例，则当前可用的流程实例将会显示在主页面图 3.11查看和显示流程实例流程实例包含以下信息：l 实例名称：该流程实例的名称；l 版本：该流程模型的版本；l 创建日期：该流程实例被创建的日期和时间；l 创建者：创建该流程实例的终端用户的登录名；l 操作：终止操作（在3.3.2一节讲述了使操作成功的一些特定的条件）。
删除操作将从流程实例中删除该实例3.3.2 终止或者删除一个实例在树状导航列表中，选择业务管理―>流程实例，则当前可用的流程实例将显示在主页面中点击选择的实例所在行中的按钮来终止此实例只有当该流程实例中没有处于“就绪”或者“执行”状态的活动时，才能成功地终止一个流程实例当终止实例成功后，主页面就会刷新当前可用的流程实例；反之，当终止实例失败时，将会提示错误信息“实例中存在活动结点，该实例不能被终止”备注：在Java触发器执行过程中，如果存在处于“执行”状态的活动，则会出错当业务管理员取消此项活动后，该活动将处于“死亡”状态，那么这时候业务管理员就可以终止该实例实例的历史将被记录到历史日志点击选择的实例所在行中的按钮，则将从流程实例视图中删除该实例3.3.3 查看特定实例的信息在树状导航列表中，选择业务管理―>当前实例，则当前可用的流程实例将会显示在主页面然后点击实例名称来显示该实例的详细信息如下图所示：图 3.12显示某一指定实例的详细信息流程实例包含以下信息：l 实例名称：该流程实例的名称；l 版本：该流程模型的版本信息；l 状态：该流程。
