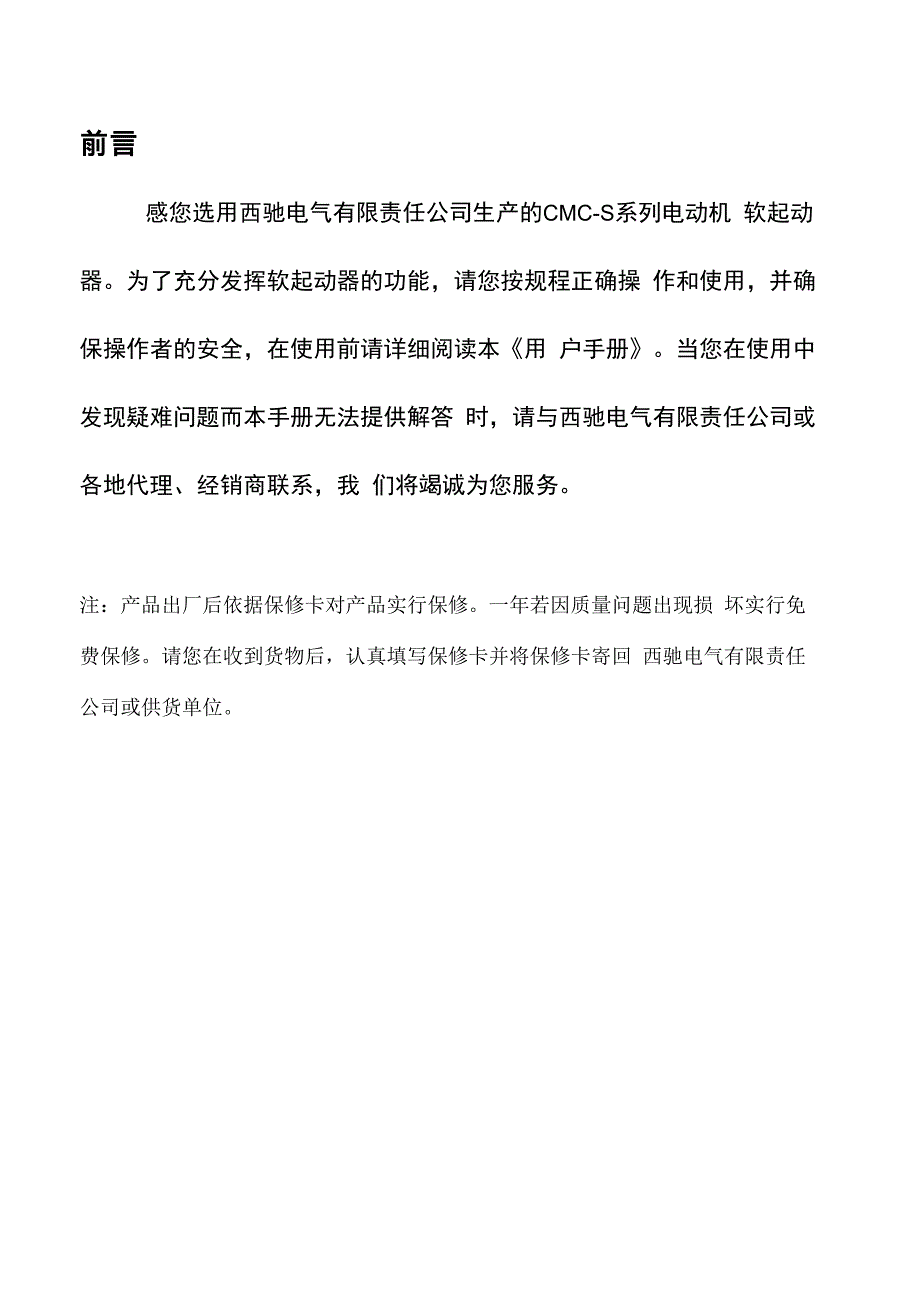

前言感您选用西驰电气有限责任公司生产的CMC-S系列电动机 软起动器为了充分发挥软起动器的功能，请您按规程正确操 作和使用，并确保操作者的安全，在使用前请详细阅读本《用 户手册》当您在使用中发现疑难问题而本手册无法提供解答 时，请与西驰电气有限责任公司或各地代理、经销商联系，我 们将竭诚为您服务注：产品出厂后依据保修卡对产品实行保修一年若因质量问题出现损 坏实行免费保修请您在收到货物后，认真填写保修卡并将保修卡寄回 西驰电气有限责任公司或供货单位CMC-S系列是一种新型智能化的异步电动机软起动装置，它是集起动、显示、保护、数据采集于一体的电机终端控制设备用户使用较少 的元件，就可实现较复杂的控制功能而中文界面又使得操作更趋简便1．1收货检查 开箱后取出软起动器，请检查以下项目： 1．请检查产品在运输中是否有损伤，如：外壳凹陷、变形，部连线、连接件松动等 2．检查是否随机配备产品合格证、保修卡、《用户手册》各一份 3．检查铭牌以确认收到的产品与订购的产品一致4 •如果您订购了 RS485的通讯配件确认收到的选配件是您所需要的 注意：如果发现软起动有损坏，请与供应商联系1．2储存本产品在安装之前必须放置于包装箱，若暂不使用需要将其妥善保 护贮存于无灰尘、通风好的场所。
1．3软起动器的铭牌说明CMC系列电机软起动器 型 号： 输入电压： 适配电机： 出厂编号： 出厂日期：CMC-**** 一*3 0 380V AC*** KW年 月CMC—适用电压等级：3-380V，6-660V 适配电机功率： 045 即 45KW 系列编号：S-智能型产品代号1 - 4 CMC-S系列软起动器的特性• 多种起动方式电压斜坡起动、电流限幅起动、斜坡+限流起动，并可在每种方式下施加可编程突跳起动转矩独特的基础算法使得电机起动、停止更加准确、平滑• 先进的通讯功能配有RS485通讯接口，方便用户网络连接控制，提高系统的自 动化水平及可靠性• 实用的模拟信号控制功能用户可输入4〜20mA或0〜20mA标准模拟信号 并可在操作面板上进行模拟量的上、下限设定，实现对电机起、停控制及报警还可通过软起动器进行数据（压力、温度、流量等）的传输• 强大的抗干扰性能 所有外部控制信号均采用光电隔离，并设置了不同的抗噪级别， 适应在特殊的工业环境中使用• 独特的双参数功能 软起动器同时具备两套不同功率电机控制参数，可控制两台不 同功率的电机• 三种停车方式 可编程软停车、自由停车、制动停车。
• 保护显示功能 全程检测电流及负载参数，具有过流、过载、过热、缺相等微 机保护功能• 友好的人机界面采用 LCD 液晶中文显示操作盒，使编程及调整更加方便故障 及实时监控更加直观，提高了工作效率2．使用条件及安装2．1 使用条件使用条件对软起动器的正常使用及寿命有显著影响，因此请务必将 软起动器安装在符合下列使用条件的场合1．供电电源：市电、自备电站、柴油发电机组；三相交流 380V 或 660V（±30%），50Hz2．控制对象：一般鼠笼异步电机 3．起动频度：可频繁或不频繁起动，建议每小时起停不超过10 次4 •防护等级：IP205 •环境条件：环境温度在-25°C〜+45°C之间；（液晶显示需在0°C以 上环境）室安装室相对湿度不超过95% （25°C±5°C），无凝露，无腐蚀 性气体，无易燃、易爆物品，无导电性尘埃，通风良好，振动小于 0.5G 海拔超过 2Km 应降低容量使用2 • 2安装为了确保软起动器在使用中具有良好的通风及散热条件，软起动器 应垂直安装，并在设备周围留有足够的散热空间，柜安装时柜体前后门 应均可打开，为便于维护请将柜体后门与墙壁保持一定的距离外形尺寸及开孔图（单位：mm ）尺寸型号GHIKLMABCCMC-S008〜075170286200133250751020CMC-S090〜160286439220240357951020CMC-S185〜315325480220279386951020CMC-S400〜53040762022035148195102075KW及以下产品90KW及以上产品3 •接线3 • 1主回路接线软起动器端子1L1、3L2、5L3接三相电 源，软起动器端子2T1、4T2、6T3接电动机。
皿 软起动器可通过参数设定选择是否检测相 序当采用旁路接触器时，可通过置信号继 电器K3控制旁路接触器L. ：JLc! z：L3CMC：-SI] JT律U V W3 • 2控制回路接线端 子 符 号端子名称功能说明主回路1L1，3L2,5L3交流电源输入端子接三相交流电源2T1，4T2,6T3软起动器输出端子接三相异步电动机控数字输入X11可编程多功能 输入端子（D1）通过参数项C03设定2可编程多功能 输入端子（D2 ）通过参数项C04设定CMC-S系列电动机 软起动器的主控板上 有24个外引端子，为〔'卜 使用户实现外部信号 控制、远程控制及系统 控制提供方便注意！如用户采用本机键盘操作起动 软起动器（即采用LCD 中文液晶或LED数码控 制时）需将端子XI4、5端子短接3 • 3端子说明-T!T,-电流输入・1D 1多功能输-2D 2多功能输-3R U N起动-4S T OP停止’ 5C O M公共端» 6A 1模拟输.7A 2模拟输■ 8C O M公共端m X3端子」1T A 1L1相电■ 2T A 12检测' 3T A 2L2相电・4T A 22检测■ 5T A 3L3相电1 6T A 32检测X1端子D C 4 — 2 0功能X2端子入1*2*子入入子1234KM旁路控制5220V ACK 2 2继电器 输出2K 2 4K 3 2继电堵 输出3K 3 4P E接地** *控制电 源输入AC220V/50HZ103外控起动端子X1: 3与X1: 5短接即可外控起动制4外控停止端子X1: 4与X1: 5斷开 即可外控停止5数字信号公共端子1 （CMC）6模拟输入1（A1）输入端子通过参数项C06选择输模拟7模拟输入2 （ A2 ）输入端子入类型，即4〜20mA或回输入8模拟信号公共端子2（CMC2）0〜20mA标准电流信号 输入1继电器1输出K11（常开）通过参数项C10选择输继电器 输入12继电器1输出K12（公共）出类型,输出有效时,K11-K12 斷开，K12-K14路3继电器1输出K14（常闭）闭合。
接点容量：5A/AC220V ， 5A/DC 30V继电器4继电器2输出K22通过参数项C11选择输出 类型，输出有效时，K22-K24 闭合接点容量：5A/AC 220V ， 5A/DC 30V输出2X25继电器2输出K24继电器 输出36继电器3输出K32起动完成后，K32-K34闭7继电器3输出K34合接点容量：5A/AC220V ， 5A/DC 30V控制 电源8PE功能接地9控制电源输入端子LAC220V±15%50〜60Hz10控制电源输入端子N1L1相电流检测输入端子TA11L1项电流检测电流2L1相电流检测输入端子TA12检测输入端子3L2相电流检测输入端子TA21X34L2相电流检测输入端子TA22L2项电流检测5L3相电流检测输入端子TA316L3相电流检测输入端子TA32L3项电流检测 1RUN4STOP ■5COMI注意：1 •控制回路接线图为双节点三线控制方 式，右图所示为单节点两线控制方式接 点闭合软起动器起动，接点打开软起动器 停止但要注意这种接线LCD/LED面板起 动操作无效2 - PE接地线应尽可能短，接于距软起动器最近的接地点，合适的接地 点应位于安装板上紧靠软起动器处，安装板也应接地，此处接地为功能 接地而不是保护接地。
4 •操作4．1中文液晶显示面板操作4・1・1面板示意图确认键退出键参数及数据显示区运行键停车键4 • 1 • 2按键功能说明符号名称功能说明一确认键进入参数菜单，确认需要修改数据的参数项A递增键参数或功能码的递增V递减键参数或功能码的递减C退出键确认修改的参数数据并退出参数项，退出参数菜单RUN运行键键操作有效时，用于运行操作，并且端子排XI的4、 5端子短接STOP停止键键操作有效时，用于停止操作，故障状态下按STOP 键4秒以上可复位当前故障4・1・3显示中文液晶显示屏（LCD）可以显示两行，第一行显示机器状态或参数 说明文字，第二行显示参数数据和参数号4 • 2参数选择与修改参数值选择参数、修改参数值如下表操作（闪烁数据修改操作有效）步骤功 能按 键显 示1上电西驰电气CMCs version 1.02准备状态M1停止：31I= 0 (A)3进入参数—确认键设置：31 Key=*****4输入密码增减键设置：31 Key=*****5进入参数菜单—确认键基本设置 M1基本设置 M26选择其它参数组增减键基本设置 M1基本设置 M27选定一个参数组—确认键起动时间1M00= 20 (S)8选择一个参数增减键初始电压1M01=25 (%)9进入参数 设置功能—确认键初始电压1M01=25 (%)10改变参数值（长按增 减键快速改变）增减键初始电压1M01=25 (%)11存储新参数值C退出键初始电压1M01=25 (%)12退出参数项C退出键基本设置 M1基本设置 M213退出参数组C退出键M1停止：311= 0 (A) _注：运行状态不能进入参数设置状态，只能操作AV键来选择观察检测项。
5．软起动器的控制模式CMC-S 系列软起动器有四种起动方式：即限流起动、电压斜坡起动、 斜坡+限流软起动、突跳转矩起动；三种停止方式：即自由停车、软停车、 制动刹车，还具有点动试车功能，用户可根据不同负载及具体使用条。
