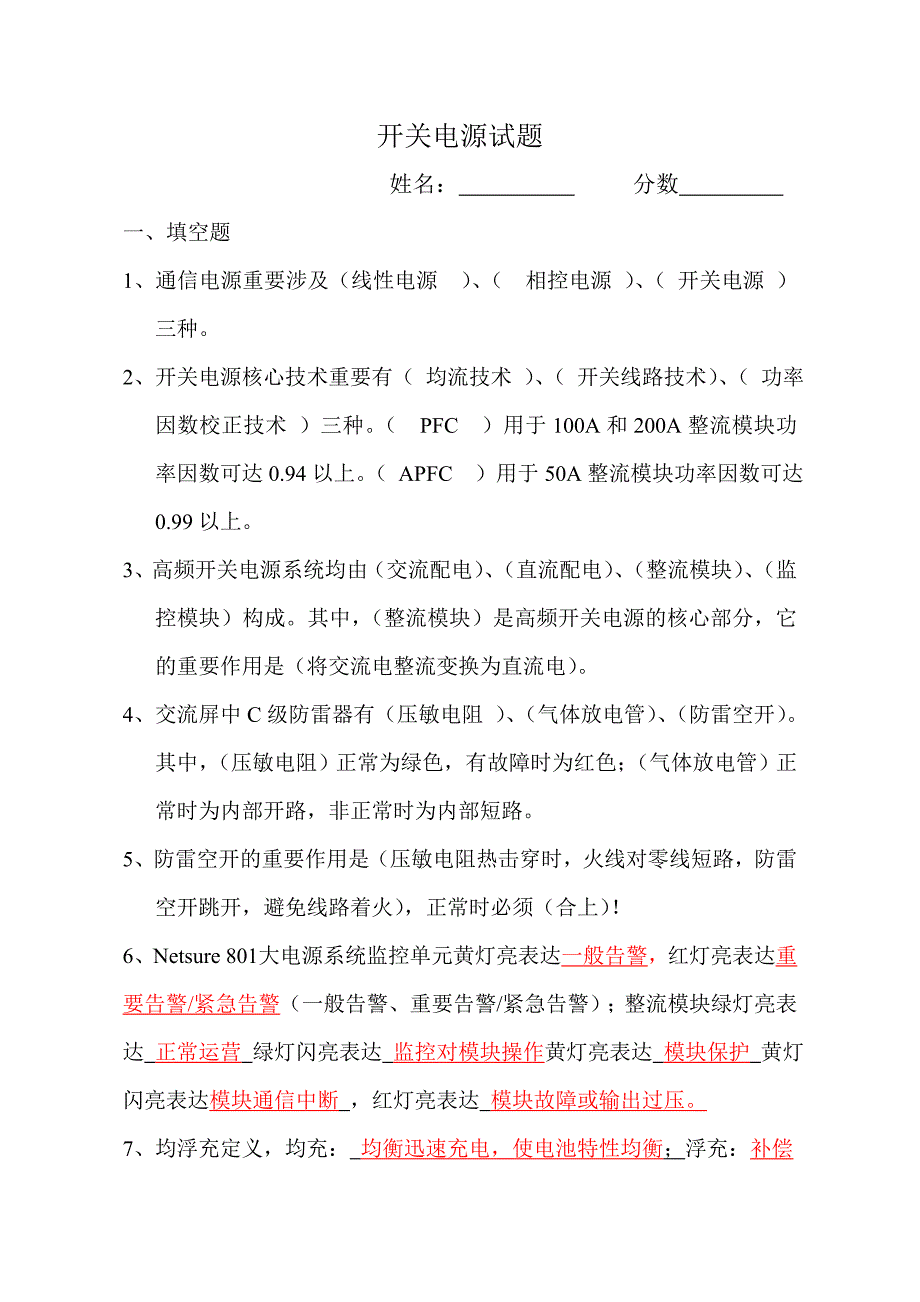

开关电源试题姓名： 分数 一、填空题1、通信电源重要涉及（线性电源 ）、（ 相控电源 ）、（ 开关电源 ）三种2、开关电源核心技术重要有（ 均流技术 ）、（ 开关线路技术）、（ 功率因数校正技术 ）三种 PFC ）用于100A和200A整流模块功率因数可达0.94以上 APFC ）用于50A整流模块功率因数可达0.99以上3、高频开关电源系统均由（交流配电）、（直流配电）、（整流模块）、（监控模块）构成其中，（整流模块）是高频开关电源的核心部分，它的重要作用是（将交流电整流变换为直流电）4、交流屏中C级防雷器有（压敏电阻 ）、（气体放电管）、（防雷空开）其中，（压敏电阻）正常为绿色，有故障时为红色；（气体放电管）正常时为内部开路，非正常时为内部短路5、防雷空开的重要作用是（压敏电阻热击穿时，火线对零线短路，防雷空开跳开，避免线路着火），正常时必须（合上）！6、Netsure 801大电源系统监控单元黄灯亮表达一般告警，红灯亮表达重要告警/紧急告警（一般告警、重要告警/紧急告警）；整流模块绿灯亮表达 正常运营 绿灯闪亮表达 监控对模块操作黄灯亮表达 模块保护 黄灯闪亮表达模块通信中断 ，红灯亮表达 模块故障或输出过压。
7、均浮充定义，均充： 均衡迅速充电，使电池特性均衡；浮充：补偿电池自放电损失8、电网电压检测要将（零线对地电压）纳入例行检查，检查交流供电系统的安全性，一般规定零-地（N-Gnd）之间电压不超过（15V）检测措施：万用表交流档测量，涉及：（Vab、Vbc、Vca、VaN、VbN、VcN、VNG）七项9、分流器是用于检测（电流 ），如果分流器上刻“75mV1000A”，则监控单元中设立“分流器系数”为（1000A ）二、选择题1、艾默生公司PS系列电源产品中，蓄电池默认浮充和均充电压分别是C A．48V、52V B. 53.5V、55.2V C. 53.5V、56.4V D. 56.4V、53.5V2、7、分流器的作用是___B_A. 分派电流 B. 检测电流 C. 检测电压 D. 分解电流3、熔断器的作用有___A____ A. 过流保护 B. 抗干扰 C. 过压保护 D. 欠压保护4、C10 代号的含义为：____B_______ A、电池放电20小时释放的容量（单位Ah） B、电池放电10小时释放的容量（单位Ah） C、电池放电20小时释放的能量（单位W） D、电池放电10小时释放的能量（单位W）5、PSM-A监控单元的顾客级密码为 C ；M810G监控单元的顾客级密码为 B ；A、1234 B、1 C、123456 D、11 6、某局直流负载电流为740A，蓄电池为3000AH两组，则至少需配100A整流模块（ D ）个。
A、8 B、14 C、13 D、157、如下有关开关电源的维护操作不对的的有（ C ）A、检查开关电源和整流模块电扇运营正常，无吵杂声和停转现象B、各模块电流均匀，均流误差为所有模块中最大值与最小值之差，应＜输出总电流的5％/模块数C、检查限流值：直流系统限流值按照蓄电池容量的20％～22％进行设立D、整流模块满足规定期多安装一只整流模块做热备份以避免在用模块损坏退服，避免发生限流8、通信电源应急解决的核心是保障( B )A、交流供电不中断 B、直流供电不中断C、电池供电不中断 D、整流模块供电不中断9、不是铅酸蓄电池正极板上的活性物质（ bcd ） A、二氧化铅 B、海绵状纯铅（Pb） C、浓硫酸 D、锌 10、三相四线制的中性线上不准安装开关或熔断器的因素是（ C ）A、中性线上无电流，熔丝烧不断B、开半接通或断开对电路无影响C、开关断开或熔丝断后，三相不对称负载承受三相不对称电压的作用，无法正常工作，严重时会烧毁负载D、安装开关或熔断器减少了中性线的机械强度三、简答题1、请描述整流模块不同状态灯下的也许因素：批示标记正常状态异常状态异常因素电源批示灯（绿色）亮灭无输入电源和输出电源闪烁后台监控对模块进行操作保护批示灯（黄色）灭亮交流输入过欠压，模块PFC输出过欠压，过温，模块不均流闪烁模块通讯中断故障批示灯（红色）灭亮输出过压，输出熔丝断开，模块地址冲突闪烁模块电扇故障电流批示灯亮批示输出电流，每个批示灯代表10A输出电流。
如果整流模块处在限流状态（输出电流＞100A），第十个批示灯将闪亮如果整流模块输出电流＜2A，批示灯都不亮2、简述整流模块常用的几种故障及形成因素1）、不工作－－模块自身故障、无交流输入2）、工作但无输出－－模块输出熔断器损坏，模块电压偏低3）严重不均流－－模块均流电路损坏，模块输出电压差别太大4）模块故障告警－－模块发生硬件故障5）模块通信中断－－模块内部监控CPU板损坏，模块地址设立错误6）模块过压保护－－单个模块过压3、简述蓄电池核对性放电几种措施 1）运用开关电源调低电压进行放电 2）运用全放电测试仪进行放电 3）运用假负载（放电仪）进行离线放电4、简述两套开关电源同步给某一负载供直流电时的危害及因素5、简要画出构成直流供电系统框图 。
