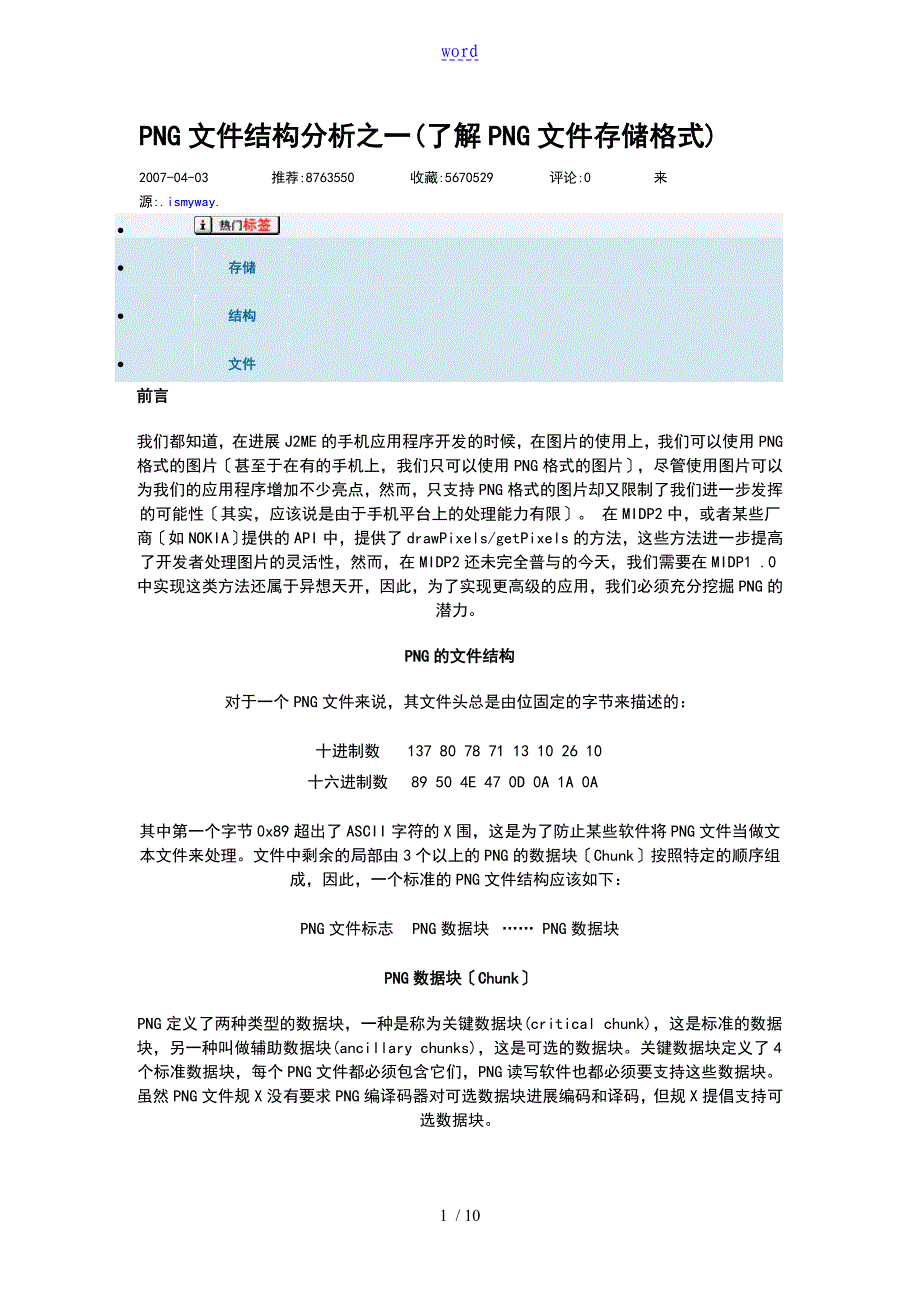

wordPNG文件结构分析之一(了解PNG文件存储格式)2007-04-03 推荐:8763550 收藏:5670529 评论:0 来源:.ismyway. ·· 存储 · 结构 · 文件 前言我们都知道，在进展J2ME的应用程序开发的时候，在图片的使用上，我们可以使用PNG格式的图片〔甚至于在有的上，我们只可以使用PNG格式的图片〕，尽管使用图片可以为我们的应用程序增加不少亮点，然而，只支持PNG格式的图片却又限制了我们进一步发挥的可能性〔其实，应该说是由于平台上的处理能力有限〕 在MIDP2中，或者某些厂商〔如NOKIA〕提供的API中，提供了drawPixels/getPixels的方法，这些方法进一步提高了开发者处理图片的灵活性，然而，在MIDP2还未完全普与的今天，我们需要在MIDP1 .0中实现这类方法还属于异想天开，因此，为了实现更高级的应用，我们必须充分挖掘PNG的潜力PNG的文件结构对于一个PNG文件来说，其文件头总是由位固定的字节来描述的：十进制数137 80 78 71 13 10 26 10十六进制数89 50 4E 47 0D 0A 1A 0A其中第一个字节0x89超出了ASCII字符的X围，这是为了防止某些软件将PNG文件当做文本文件来处理。
文件中剩余的局部由3个以上的PNG的数据块〔Chunk〕按照特定的顺序组成，因此，一个标准的PNG文件结构应该如下：PNG文件标志PNG数据块……PNG数据块PNG数据块〔Chunk〕PNG定义了两种类型的数据块，一种是称为关键数据块(critical chunk)，这是标准的数据块，另一种叫做辅助数据块(ancillary chunks)，这是可选的数据块关键数据块定义了4个标准数据块，每个PNG文件都必须包含它们，PNG读写软件也都必须要支持这些数据块虽然PNG文件规X没有要求PNG编译码器对可选数据块进展编码和译码，但规X提倡支持可选数据块下表就是PNG中数据块的类别，其中，关键数据块局部我们使用深色背景加以区分PNG文件格式中的数据块数据块符号数据块名称 多数据块 可选否 位置限制 IHDR 文件头数据块 否 否 第一块 cHRM 基色和白色点数据块 否 是在PLTE和IDAT之前gAMA 图像γ数据块 否 是在PLTE和IDAT之前 sBIT 样本有效位数据块 否 是在PLTE和IDAT之前 PLTE 调色板数据块 否 是在IDAT之前 bKGD 背景颜色数据块 否 是在PLTE之后IDAT之前 hIST 图像直方图数据块 否 是在PLTE之后IDAT之前 tRNS 图像透明数据块 否 是在PLTE之后IDAT之前 oFFs (专用公共数据块) 否 是在IDAT之前 pHYs 物理像素尺寸数据块 否 是在IDAT之前 sCAL (专用公共数据块) 否 是在IDAT之前 IDAT 图像数据块 是否 与其他IDAT连续tIME 图像最后修改时间数据块 否 是无限制 tEXt 文本信息数据块 是是无限制 zTXt 压缩文本数据块 是是无限制 fRAc (专用公共数据块) 是是无限制 gIFg (专用公共数据块) 是是无限制 gIFt (专用公共数据块) 是是无限制 gIFx (专用公共数据块) 是是无限制 IEND 图像完毕数据 否 否 最后一个数据块 为了简单起见，我们假设在我们使用的PNG文件中，这4个数据块按以上先后顺序进展存储，并且都只出现一次。
数据块结构PNG文件中，每个数据块由4个局部组成，如下：名称 字节数 说明 Length (长度) 4字节 指定数据块中数据域的长度，其长度不超过(231－1)字节 Chunk Type Code (数据块类型码) 4字节 数据块类型码由ASCII字母(A-Z和a-z)组成 Chunk Data (数据块数据) 可变长度 存储按照Chunk Type Code指定的数据 CRC (循环冗余检测) 4字节 存储用来检测是否有错误的循环冗余码 CRC(cyclic redundancy check)域中的值是对Chunk Type Code域和Chunk Data域中的数据进展计算得到的CRC具体算法定义在ISO 3309和ITU-T V.42中，其值按下面的CRC码生成多项式进展计算：x32+x26+x23+x22+x16+x12+x11+x10+x8+x7+x5+x4+x2+x+1下面，我们依次来了解一下各个关键数据块的结构吧IHDR文件头数据块IHDR(header chunk)：它包含有PNG文件中存储的图像数据的根本信息，并要作为第一个数据块出现在PNG数据流中，而且一个PNG数据流中只能有一个文件头数据块。
文件头数据块由13字节组成，它的格式如下表所示域的名称 字节数 说明 Width 4 bytes 图像宽度，以像素为单位 Height 4 bytes 图像高度，以像素为单位 Bit depth 1 byte 图像深度： 索引彩色图像：1，2，4或8 灰度图像：1，2，4，8或16 真彩色图像：8或16 ColorType 1 byte 颜色类型：0：灰度图像, 1，2，4，8或16 2：真彩色图像，8或16 3：索引彩色图像，1，2，4或8 4：带α通道数据的灰度图像，8或16 6：带α通道数据的真彩色图像，8或16 pression method 1 byte 压缩方法(LZ77派生算法) Filter method 1 byte 滤波器方法 Interlace method 1 byte 隔行扫描方法：0：非隔行扫描 1： Adam7(由Adam M. Costello开发的7遍隔行扫描方法) 由于我们研究的是上的PNG，因此，首先我们看看MIDP1.0对所使用PNG图片的要求吧：· 在MIDP1.0中，我们只可以使用1.0版本的PNG图片并且，所以的PNG关键数据块都有特别要求：IHDR · 文件大小：MIDP支持任意大小的PNG图片，然而，实际上，如果一个图片过大，会由于内存耗尽而无法读取。
· 颜色类型：所有颜色类型都有被支持，虽然这些颜色的显示依赖于实际设备的显示能力同时，MIDP也能支持alpha通道，但是，所有的alpha通道信息都会被忽略并且当作不透明的颜色对待 · 色深：所有的色深都能被支持 · 压缩方法：仅支持压缩方式0〔deflate压缩方式〕，这和jar文件的压缩方式完全一样，所以，PNG图片数据的解压和jar文件的解压可以使用一样的代码〔其实这也就是为什么J2ME能很好的支持PNG图像的原因：〕〕 · 滤波器方法：尽管在PNG的白皮书中仅定义了方法0，然而所有的5种方法都被支持！ · 隔行扫描：虽然MIDP支持0、1两种方式，然而，当使用隔行扫描时，MIDP却不会真正的使用隔行扫描方式来显示 · PLTE chunk：支持 · IDAT chunk：图像信息必须使用5种过滤方式中的方式0 (None, Sub, Up, Average, Paeth) · IEND chunk：当IEND数据块被找到时，这个PNG图像才认为是合法的PNG图像 · 可选数据块：MIDP可以支持如下辅助数据块，然而，这却不是必须的 bKGD cHRM gAMA hIST iCCP iTXt pHYssBIT sPLT sRGB tEXt tIME tRNS zTXt关于更多的信息，可以参考PLTE调色板数据块PLTE(palette chunk)包含有与索引彩色图像(indexed-color image)相关的彩色变换数据，它仅与索引彩色图像有关，而且要放在图像数据块(image data chunk)之前。
PLTE数据块是定义图像的调色板信息，PLTE可以包含1~256个调色板信息，每一个调色板信息由3个字节组成：颜色字节意义Red1 byte0 = 黑色, 255 = 红Green1 byte0 = 黑色, 255 = 绿色Blue1 byte0 = 黑色, 255 = 蓝色 因此，调色板的长度应该是3的倍数，否如此，这将是一个非法的调色板对于索引图像，调色板信息是必须的，调色板的颜色索引从0开始编号，然后是1、2……，调色板的颜色数不能超过色深中规定的颜色数〔如图像色深为4的时候，调色板中的颜色数不可以超过2^4=16〕，否如此，这将导致PNG图像不合法真彩色图像和带α通道数据的真彩色图像也可以有调色板数据块，目的是便于非真彩色显示程序用它来量化图像数据，从而显示该图像IDAT图像数据块IDAT(image data chunk)：它存储实际的数据，在数据流中可包含多个连续顺序的图像数据块IDAT存放着图像真正的数据信息，因此，如果能够了解IDAT的结构，我们就可以很方便的生成PNG图像IEND图像完毕数据IEND(image trailer chunk)：它用来标记PNG文件或者数据流已经完毕，并且必须要放在文件的尾部。
如果我们仔细观察PNG文件，我们会发现，文件的结尾12个字符看起来总应该是这样的：00 00 00 00 49 45 4E 44 AE 42 60 82不难明白，由于数据块结构的定义，IEND数据块的长度总是0〔00 00 00 00，除非人为参加信息〕，数据标识总是IEND〔49 45 4E 44〕，因此，CRC码也总是AE 42 60 82实例研究PNG以下是由Fireworks生成的一幅图像，图像大小为8*8，为了方便大家观看，我们将图像放大：使用UltraEdit32打开该文件，如下：00000000~00000007：可以看到，选中的头8个字节即为PNG文件的标识接下来的地方就是IHDR数据块了：00000008~00000020：· 00 00 00 0D 说明IHDR头块长为13 · 49 48 44 52 IHDR标识 · 00 00 00 08 图像的宽，8像素 · 00 00 00 08 图像的高，8像素 · 04 色深，2^4=16，即这是一个16色的图像〔也有可能颜色数不超过16，当然，如果颜色数不超过8，用03表示更适宜〕 · 03 颜色类型，索引图像 · 00 PNG Spec规定此处总为0〔非0值为将来使用更好的压缩方法预留〕，表示使压缩方法(LZ77派生算法) · 00 同上 · 00 非隔行扫描 · 36 21 A3 B8 CRC校验00000021~0000002F：可选数据块sBIT，颜色采样率，RGB都是256〔2^8=256〕00000030~00000062：这里是调色板信息· 00 00 00 27 说明调色板数据长为39字节，既13个颜色数 · 50 4C 54 45 PLTE标识 · FF F。
