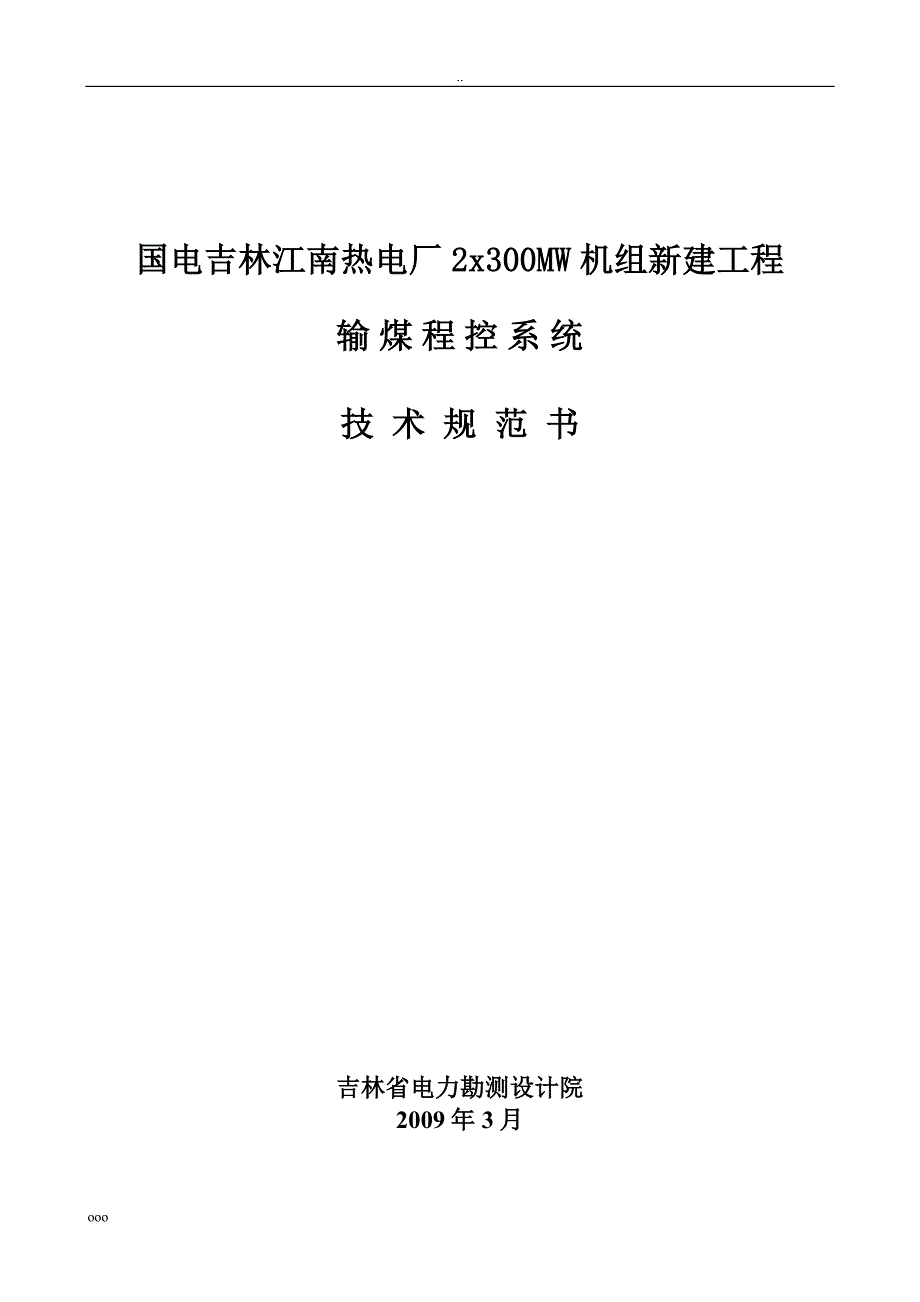

国电吉林江南热电厂2x300MW机组新建工程输 煤 程 控 系 统技 术 规 范 书吉林省电力勘测设计院2009年3月 目 录附件1 技术规范 1附件2 供货范围 35附件3 技术资料和交付进度 40附件4 交货进度 43附件5 监造、检验和性能验收试验 44附件6 技术服务和联络 47ooo附件1 技术规范1 总则1.1本技术规范适用于国电吉林江南热电厂2x300MW机组新建工程的输煤系统程控装置设备，它提出了该设备的功能设计、结构、性能、安装和试验等方面的技术要求1.2 本技术规范所提及的要求和供货范围都是最低限度的要求，并未对一切技术细节作出规定，也未充分地详述有关标准和规范的条文，但投标方保证提供符合本技术规范和工业标准的功能齐全的优质产品1.3投标方对本技术规范无书面异议(或差异)，完全接受和同意本技术规范的要求技术协议及合同签定后如在工程中出现设备、材料增加等问题投标方应无条件满足，不增加任何费用1.4本工程采用KKS标识系统。
