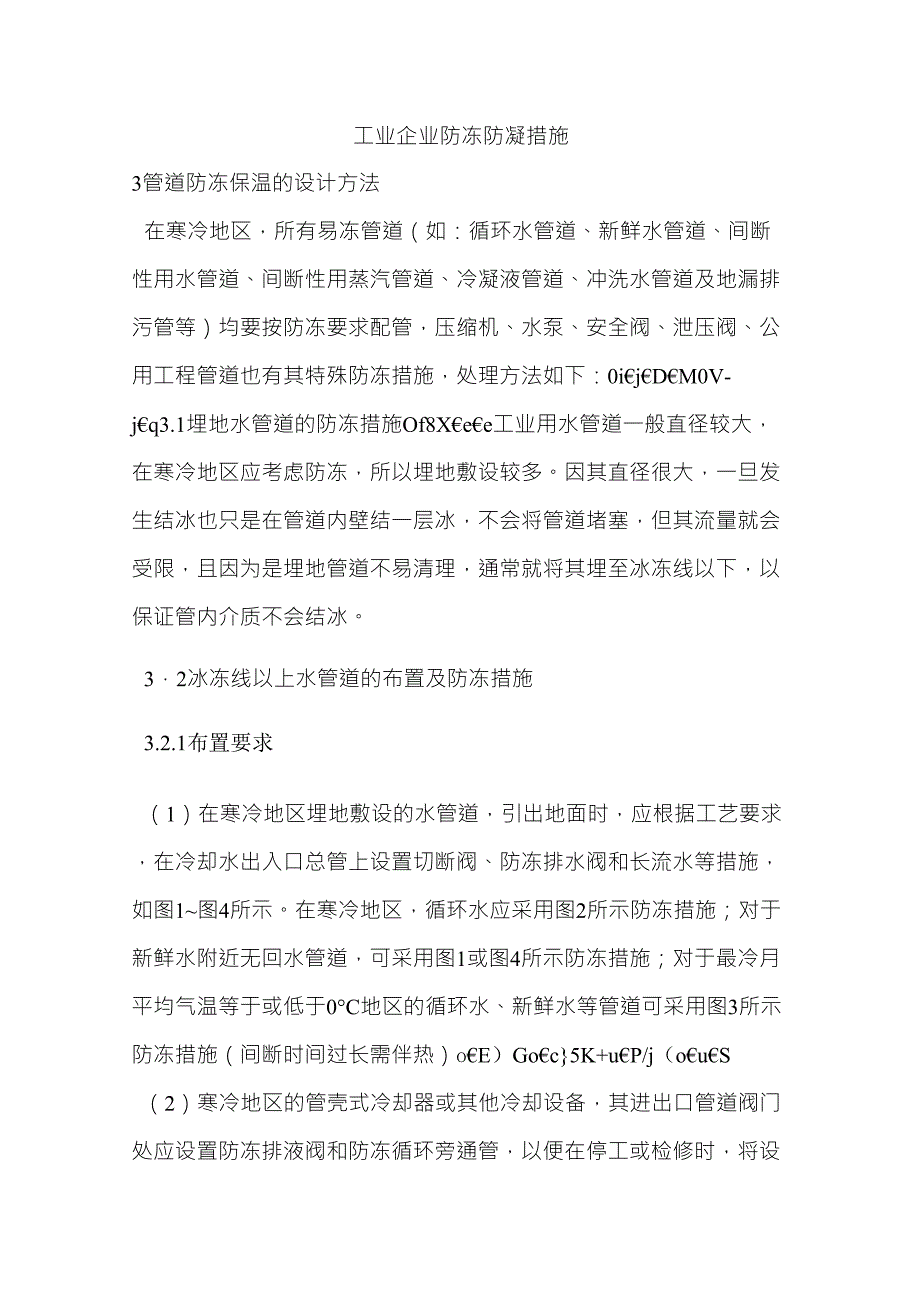

工业企业防冻防凝措施3管道防冻保温的设计方法在寒冷地区，所有易冻管道（如：循环水管道、新鲜水管道、间断性用水管道、间断性用蒸汽管道、冷凝液管道、冲洗水管道及地漏排污管等）均要按防冻要求配管，压缩机、水泵、安全阀、泄压阀、公用工程管道也有其特殊防冻措施，处理方法如下：0i€j€D€M0V-j€q3.1埋地水管道的防冻措施Of8X€e€e工业用水管道一般直径较大，在寒冷地区应考虑防冻，所以埋地敷设较多因其直径很大，一旦发生结冰也只是在管道内壁结一层冰，不会将管道堵塞，但其流量就会受限，且因为是埋地管道不易清理，通常就将其埋至冰冻线以下，以保证管内介质不会结冰3．2冰冻线以上水管道的布置及防冻措施3.2.1布置要求（1）在寒冷地区埋地敷设的水管道，引出地面时，应根据工艺要求，在冷却水出入口总管上设置切断阀、防冻排水阀和长流水等措施，如图1~图4所示在寒冷地区，循环水应采用图2所示防冻措施；对于新鲜水附近无回水管道，可采用图1或图4所示防冻措施；对于最冷月平均气温等于或低于0°C地区的循环水、新鲜水等管道可采用图3所示防冻措施（间断时间过长需伴热）o€E）Go€c}5K+u€P/j（o€u€S（2）寒冷地区的管壳式冷却器或其他冷却设备，其进出口管道阀门处应设置防冻排液阀和防冻循环旁通管，以便在停工或检修时，将设备和管内的存水排净，以免冻裂设备。
防冻循环旁通管及防冻排液阀应尽量靠近阀门，旁通管和阀门也需保温防冻3）任何介质管线，不论在任何场所都不应有“盲肠”管段，以避免管内介质冻结、凝固、局部腐蚀及吹扫不净等寒冷地区架空敷设的水管道应避免死端、盲肠、袋状管段将有易冻管道的盲端改至最短，或将盲肠变为假管支撑，如图5所示对于难以避免的袋状管段，应考虑设低点排液阀€O,'入?.F2C€M€j8Qv3.2.2防冻措施€了uc€A€tE€B对于室外地上管道，为防止不用时管道冻裂，应设排水阀平时没有水流动的管道，如孔板流量计的仪表管，应设蒸汽伴热管，以防冰冻1）在装置运行时可能暂时停车的设备，其冷却水管道的切断阀采用阀门保温箱或对阀门伴热的方法防冻3t#l）ziu€141p€b€p#〜（2）安装在垂直管道上的切断阀或止回阀的出口放净阀应尽量靠近切断阀或止回阀，若有可能可在阀体上放净K!y7'I:〜）AZ（3）泵或压缩机的冷却水放净管道应设置成坡向管道并将其沿坡向接至回水或下水管道3.3.压缩机入口管道的防冻总体说来，压缩机入口管道的防冻多采用热水或蒸汽伴热、外敷保温层的方法但应该考虑的是，伴热保温也是相对的，其热量是否满足要求还需考察其它因素。
如果环境温度太低，通常采用压缩机放置在压缩机房内，厂房统一供暖的方式这时的压缩机入口管道可不用防冻，但暴露在压缩机房外的入口管道仍需要保温防冻3.4水泵的防冻+@p.K€e"i€C对水泵的防冻，常常采用在泵的进、出口管道设旁通管道的方式为防止备用泵内介质冻结凝固，可采用配置设有限流孔板的防冻循环管道，使流体从备用泵的防冻循环管道经泵体返回入口管一般防冻循环管道加在泵出口切断阀前和泵出口之间，限流孔板具体要经过核算，防冻线仍要保温，见图6图6中启用泵的出口端(C,B)的压力大于入口端(A)的压力，备用泵的出口端(D)压力小于B点，由于止回阀的存在，使得止回阀上段至B点处会有积液因此设置旁通线，使得积液从B端通过旁通线流经泵返回A点，以此达到防冻的目的D€lI"[€T€i#F图6泵的防冻线设计3.5安全阀、泄压阀的防冻设计入C,\y€Z*S€\&oL所有易冻介质或安全阀蒸汽放空、蒸汽放空阀放空后易产生冷凝液(无害)介质，在靠近安全阀出口管底部处开申8mm泪孔防止安全阀出口结冰引起憋压爆炸若泄压阀排放至密闭系统，并且在最低环境温度下泄放总管中的气体有可能冷凝时，应在泄压阀的排出口凝液可能积聚的部分伴热。
且配管应从泄压阀出口坡向泄压总管，绝对避免出现“袋形”，否则气体凝液将冻结在泄压阀出口管道内引起阻塞，从而导致泄压不畅，发生事故9l€T€s8~6k€{:|3.6公用工程物料管道的防冻公用工程物料管道的防冻一般只是防止凝液的积聚，在工业装置中不仅要采取保温的方式防冻，还要在适当的位置设置放净阀或疏水阀等，以便及时将产生的凝液排放掉m!F€w€R€l4A€b€k%u;B3.6.1蒸汽管道的防冻31'L}5D€]€WB4d9j(1) 过热蒸汽管道上的低点应设放净阀，阀的位置应靠近蒸汽主管G€zR€G9Y:X€T1'(2) 饱和蒸汽管道上可能积聚冷凝水的低点或末端需设置疏水阀0a€J€m!s+d7Y&m€|2\€O如蒸汽分配集合管和冷凝液集合管在靠近主管的地方，则应设置切断阀或止回阀，且阀门要水平设置蒸汽伴热的每根支管末端应设置分液包及疏水阀，而蒸汽可能积聚凝液的低点要设置放净阀，在系统停止供气时，凝液应能及时导出，避免冻结在管道内3) 蒸汽伴管在回冷凝液收集站时尽量减少液袋(蒸汽伴管液袋是蒸汽伴管结冻的主要原因)，在不可避免的伴管液袋中，液袋高度按规范不能超4米一个伴管最多只有一个液袋，不能按规范可允许几个液袋同时存在。
3.6.2消防管的防冻(1)设备的安全喷淋系统应在供水阀下游侧设放净阀，当系统停止供水时应能放净，使管道内不留存液体，冬季不致将管道冻裂1c€r0E9g2N€E{€T,E'y€X(2)事故淋浴洗眼设施应尽量设在室内，如果必须设在室外时，应靠近建筑物的墙边安装，供水管道及其阀门安装在建筑物内3.6.3空气系统管道的防冻装置内空气系统（工厂空气和仪表空气）是管道防冻保温容易忽略的地方，因为工厂空气和仪表空气介质中含有少量水蒸气，处理方法是在缓冲罐底部管口导淋阀后加疏水阀或缓冲罐底部加伴热；在经过过滤器、分离器时，这些水蒸气就有机会凝结积留在设备底部，所以这些设备需设置放净阀以排除凝液空气系统管道的低点可能积聚冷凝水的地方也应设放净阀k'L"x€s/t€?€K3.7放空和导淋在通常的设计中，放空、导淋阀前短管按规范常常用L=75-100mm（如SH3012-2000《石油化工管道布置设计通则》规定：管道上两相邻对接焊口的中心间距：a）对于公称直径小于150mm的管道，不应小于外径，且不得小于50mm；b）对于公称直径等于或大于150mm的管道，不应小于150mm）,根据现场和其它北方现场经验证明，放空、导淋阀前短管采L=75〜100mm短管经常冻死，应采用小于50mm短管为宜（焊接时必须采用有效的冷却措施）。
4.结语综上所述，化工厂管道的防冻保温有其特有的处理方法工艺管道多采用蒸汽或热水伴热防冻，保温防冻也是经常采用的方式之一，如果管道中的介质具有足够的显热，利用保温层减少介质自身热量的损失，以此保证物料可以在管道内不至粘度过大而滞流以往公用工程物料管道和水管道多是采用设置排液装置来达到防冻目的的但随着化工装置的规模越来越大，操作人性化要求间歇操作时间过长的公用工程管道也采用伴热的方式设计者需本着合理设计、节约能源的原则，正确理解相关机理，对整个装置的防冻统一考虑，在重点环节上多下功夫，以确保化工装置顺利过冬。
