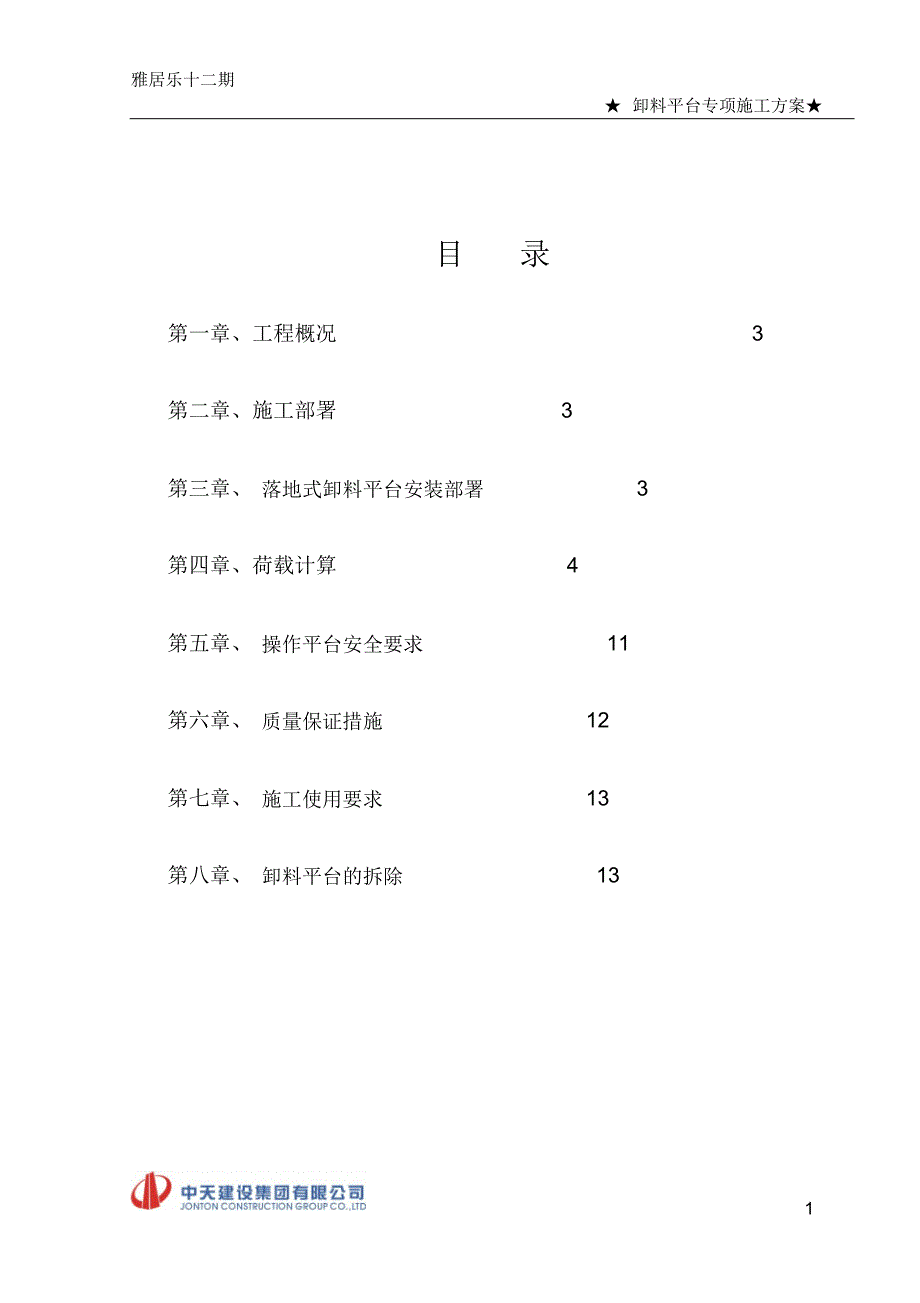

雅居乐十二期★ 卸料平台专项施工方案★1 目录第一章、工程概况 3 第二章、施工部署 3 第三章、落地式卸料平台安装部署 3 第四章、荷载计算 4 第五章、操作平台安全要求 11 第六章、质量保证措施 12 第七章、施工使用要求 13 第八章、卸料平台的拆除 13 雅居乐十二期★ 卸料平台专项施工方案★2 一、工程概况：序号项 目内容1 工程名称雅居乐新城 12 期工程 A1、B1、C1、D1 栋高层及地下室车库工程2 工程地址中山市三乡镇鸦岗村“中心围”3 建设单位中山市雅建房地产发展有限公司4 设计单位中山市建筑设计院有限公司5 监理单位中山市火炬建设监理有限公司6 工程规模总建筑面积为 72690.06㎡，3 栋 27 层，1 栋 25层。
建筑高度为 92.4米，最高梯屋顶标高98.05 米7 质量目标创 “广东省优良样板工程 ” ，“ 创中山市建设工程安全生产文明施工优良样板工地 ” ，创“ 全国用户满意工程 ” 8 安全、文明施工目标创“广东省安全生产文明施工双优样板工地”9 工期目标510日天二、施工部署根据施工组织设计， 本工程主体施工垂直、 水平运输采用上海吴淞建筑机械生产的 QTZ80 附着式塔式起重机，臂长为54m四层以下搭设常规落地式钢管扣件脚手架，四层以上（每隔5 层）采用悬挑脚手架为便于 1~6 层钢管、方木、扣件等材料转运，上下吊装，在施工中搭设的落地式操作平台，故称落地式卸料平台本工程卸料平台采用钢管，扣件 雅居乐十二期★ 卸料平台专项施工方案★3 搭设一个整体的卸料平台，并与主体预埋件拉结成一个独立的承重体见附图） 安、拆装由塔吊配合施工二、落地式卸料平台安装部署一、力、机械、机具资源的准备1、人员配备为了保证总体施工进度及施工的顺利进行，上料平台在施工前，宜事先安排好施工作业班组，确立现场施工管理班子钢平台的搭设施工由专业的架子工进行施工人员配备采用架子工 5 人，配合杂工 2 人2、材料、施工机具的准备根据进度的要求，另行组织钢管、焊管、夹板等材料及相关施工机具进场，满足施工的要求。
3、平台设计根据工程情况，每层设转料平台一个转料平台为落地式，平台立杆为钢管φ＝48*2.8mm，平台搭设最大高度为18m，尺寸为 3 m X 6m，最大荷载 0.5 吨四、荷载计算计算依据 1《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001 ） 计算依据 2《施工技术》 2002.3.《扣件式钢管模板高支撑架设计和使用安全》(杜荣军)1. 基本计算参数 (1)基本参数卸料平台宽度 6.00m，长度 7.00m,搭设高度 24.20m采用Φ48×3.0 钢管内立杆离墙 0.20m，中立杆采用单扣件 立杆步距 h=1.80m，立杆纵距 1.00m，立杆横距 =1.50m横向水平杆上设 4 根纵向水平杆；施工堆载、活荷载2.00kN/m2；平台上满铺脚手板 雅居乐十二期★ 卸料平台专项施工方案★4 （2）钢管截面特征壁厚 t=3.0mm,截面积 A=424mm2, 惯性矩 I=107800mm4； 截面模量 W=4490mm3, 回转半径i=15.9mm,每米长质量0.0333kN/m；钢材抗拉 , 抗压和抗弯强度设计值f=205N/mm2, 弹性模量 E=206000N/mm2。
3）荷载标准值1）永久荷载标准值每米立杆承受的结构自重标准值0.1248kN/m 脚手板采用钢筋条栅脚手板, 自重标准值为 0.30kN/m22）施工均布活荷载标准值施工堆载、活荷载2.00kN/m23）作用于脚手架上的水平风荷载标准值ωk平台搭设高度为 24.20m,地面粗糙度按 D ；风压高度变化系数 μz=0.84( 标高+5m)；挡风系数=0.872，背靠建筑物按敞开，框架和开洞墙计算，则脚手架风荷载体型系数 ：μs=1.134；工程位于广东 , 基本风压 ω0=0.50kN/m2；水平风荷载标准值ωk=0.7μzμsωο=0.7 ×0.84 ×1.134 ×0.50=0.33kN/m22. 纵向水平杆验算（1）荷载计算钢 管 自 重 GK1=0.0333kN/m； 脚 手 板自 重 GK2=0.30×0.30 =0.09kN/m； 施 工 活 荷QK=2.00×0.30=0.60 kN/m；作用于纵向水平杆线荷载标准值永久荷载 q1=1.2×(0.0333+0.09)=0.15kN/m 雅居乐十二期★ 卸料平台专项施工方案★5 施工活荷载 q2=1.4×0.60=0.84 kN/m （2）纵向水平杆受力验算平台长度 7.00m,按 5 跨连续梁计算 L=1.00m。
1）抗弯强度验算弯矩系数 KM1=-0.105 M1=KM1q1L2=-0.105×0.15×1000×1000=- 15750N ·mm= -0.02kN ·m 弯矩系数 KM2=-0.119 M2=KM2q2L2=-0.119×0.84×1000×1000=- 99960N ·m m=-0.10kN·m Mmax=M1+M2=0.02+0.10=0.12kN.m σ=M/W=120000/4490=26.73N/mm2纵向水平杆 σ=26.73N/mm2＜f=205N/mm2, 抗弯强度满足要求2）挠度验算挠度系数 Kυ1=0.644 υ1=Kυ1q1L4/(100EI)= 0.644×0.15×(1.00 ×103)4/(100 ×206000×107800)=0.04 mm 挠度系数 Kυ2=0.704 υ2=Kυ2q2L4/(100EI)= 0.704×0.84×1.00×103)4/ (100×206000×107800)=0.27 mm υmax=υ1+υ2=0.04+0.27=0.31mm [ υ]=1000/150=6.67mm与 10mm 纵向水平杆 υmax=0.31mm ＜[ υ]=6.67mm,挠度满足要求。
3）最大支座反力Rq1=1.132×0.15×1.00=0.17 kN 雅居乐十二期★ 卸料平台专项施工方案★6 Rq2=1.218×0.84×1.00=1.02 kN 最大支座反力 Rmax=Rq1+Rq2=0.17+1.02=1.19kN 3. 横向水平杆验算 (图 6-41) （1）荷载计算钢管自重 gk1=0.0333kN/m 中间纵向水平杆传递支座反力R中=Rmax=1.19kN 旁边纵向水平杆传递支座反力R边=Rmax/2=0.60kN (2) 横向水平杆受力验算按 4 跨连续梁计算，跨度为 :L=1.50m；q=gk1=0.0333N/m,P1=R边=0.60kN，P2=R中=1.19kN；横向水平杆计算简图1)抗弯强度验算弯矩系数 KMq=-0.107 Mq=KML2=-0.107×0.0333×1500×1500=-8017N·mm 弯矩系数 KMp=0Mp=KMpPL=0×1.19×106=0N ·mm Mmax=Mq+Mp=8017+0=8017N ·mm σ=Mmax/W=8017/4490=1.79N/mm2横向水平杆 σ=1.79N/mm2＜f=205N/mm2, 抗弯强度满足要求。
2)挠度验算挠度系数 Kυ1=0 υ1=Kυ1PL3/(100EI)= 0×1190×15003/(100 ×206000×107800)=0mm 挠度系数 Kυ2=0.632 υ2=Kυ2qL4/(100EI)= 0.632×0.0333×15004/(100 ×206000×107800)=0.05 mm υmax=υ1+υ2=0+0.05=0.05mm [ υ]=1500/150=10.00mm与10mm 横向水平杆 υmax=0.05mm ＜[ υ]=10.00mm,挠度满足要求4. 横向水平杆与立杆的连接扣件抗滑移验算(1) 边立杆均布荷载产生的支座反力为:R1=0.39×0.0333×1.50=0.02 kN 雅居乐十二期★ 卸料平台专项施工方案★7 集中荷载产生的支座反力为:R2=0.60+0×1.19=0.60 kN 支座反力最大值 Rmax=R1+R2=0.02+0.60=0.62kN 横向水平杆与边立杆 1个扣件连接 Rmax=0.62kN＜Rc=8.00kN, 扣件抗滑移满足要求2) 中立杆均布荷载产生的支座反力为:R1=1.143×0.0333×1.50=0.06 kN 集中荷载产生的支座反力为:R2=0×1.19=0kN 支座反力最大值 Rmax=R1+R2=0.06+0=0.06kN 横向水平杆与中立杆 1个扣件连接 Rmax=0.06kN＜Rc=8.00kN, 扣件抗滑移满足要求。
5. 立杆承载力验算(1) 立杆容许长细比验算计算长度附加系数k=1.0 ；立杆步距 h=1.80m；考虑脚手架整体稳定因素的单杆计算长度系数μ=1.5；立杆计算长度 Lo=kμh=1.0×1.5×1.80=2.70 m λ=Lo/i= 2.70×1000/15.9=169.81长细比λ=169.81＜[ λ]=210, 满足要求2）立杆稳定性验算1）荷载计算平台架体自重 N1=0.1248×24.20=3.02 kN 平台面荷载传递到中立杆的最大荷载N2=0.06kN 竖向荷载 N=N1+N2=3.02+0.06=3.08kN 风荷载标准值 ωk=0.33kN/m2由风荷载设计值产生的立杆段弯矩MW=0.85×1.4Mωk=0.85×1.4 ωkLah2/10 =0.85×1.4×0.33×1.00×1.80×1.80/10=0.13kN.m 2）轴心受压稳定性系数Lo=kμh=1.155×1.500×1800=3119mm λ=Lo/i=3119/15.9=196 =0.19 3）立杆稳定性验算N=3.08kN=3080N N/(A)＋MW/W=3080/0.188/424+127235/4490=66.98N/mm2；立杆稳定性 66.98N/mm2＜f=205N/mm2, 满足要求。
6. 立杆支承面承载力验算立杆设配套底座 100×100mm, 支承面为混凝土楼板（按C30考虑） , 楼板厚度 180mm 上部荷载为 F=3.08kN. 雅居乐十二期★ 卸料平台专项施工方案★8 (1) 支承面混凝土受冲切承载力验算βs = 2.00,ft=1.43N/mm2, hO=180-15=165mm ，βh =1.00 η=0.4＋1.2/ βs =1.00，σpc,m =1.00N/mm2，Um=4×(100+165/2)=730 mm （0.7 βh ft＋0.15 σpc,m）ηUm hO =[(0.7 ×1×1.43+0.15 ×1)×1.00×730×165]/1000=138.64 kN 支承面受冲切承载力138.64kN＞F=3.08kN,满足要求2) 支承面局部受压承载力验算Ab= (0.10 ×3)×(0.10 ×3)=0.09 m2, Al= 0.10×0.10=0.01 m2 βl=(Ab/Al)0.5=3，fcc= 0.85×14300=12155kN/m2，ω=0.75 ωβlfccAl= 0.75×3×12155×0.01=273.49 kN 支承面局部受压承载力F=273.49kN＞上部荷载 F=3.08kN,满足要求。
7. 计算结果卸料平台宽度 6.00m，长度 7.00m,搭设高度 24.20m采用Φ48×3.0 钢管内力杆离墙 0.20m，中立杆采用单管立杆的步距h=1.80m，立杆的纵距 b=1.00m，立杆的横距L=1.50m横向水平杆上设 4 根纵向水平杆， 横向水平杆与中立杆采用双扣件连接；平台上满铺脚手板 雅居乐十二期★ 卸料平台专项施工方案★9 五、操作平台安全要求 : 1.卸料平台的结点，必须位于建筑物上，不得设置在脚手架等施工设备上连；2.卸料平台左右两侧必须装置固定的防护栏；3.卸料平台使用时，应有专人负责检查，发现扣件有锈蚀损坏应及时调换，焊缝脱焊应及时修复；4、操作平台上应显著标明容许荷载，人员和物料总重量严禁超过设计容许荷载，配专人监督四、安全生产保证措施（1）安全管理网络（2）安全生产管理措施1.建立安全施工检查制度2.建立以项目经理为安全保证体系第一责任人的项目安全生产领导小组3.安全生产领导小组拟定落实管理目标,制定安全保证计划 ,根据保证计划的要求 ,落项 目 经 理：付洪波项目工程师安全操作工人项目副经理（安全） 雅居乐十二期★ 卸料平台专项施工方案★10 实资源的配置。
4.认真贯彻安全体系实施过程中的运行、实施、监督、检查5.对安全生产保证体系运行过程中，出现不符合要素要求的及施工中出现的隐患，制定纠正和预防措施，并对上述措施进行复查6.正确使用个人防护用品和安全防护措施，进入施工现场必须戴安全帽，穿工作服及劳保鞋，禁止穿拖鞋或光脚六、质量保证措施（1）.质量保证体系：项目总施工安全管理部项目副经理 (主管质量 ) 项目经理技术质量部施工管理部后勤与材料保障部 雅居乐十二期★ 卸料平台专项施工方案★11 （2）保证上料平台质量的主要技术措施：2.1 建立健全以项目经理为首、项目工程师挂帅、纵到底横到边的质量保证体系坚持“以质量保安全，以质量创信誉”的指导方针，运用全面质量管理的原理、思想和方法，开展全面质量管理的宣传教育，强化全员质量意识，形成全员、全方位、全过程的质量管理网络2.2 认真执行三检及专职检制度，确保施工保质保量完成2.3 对施工过程中所使用的原材料、构配件，先检查合格证，再按有关要求取样复验，合格后方可使用，严禁不合格的原材料和构配件进入施工现场七、施工使用要求：1、操作平台两侧应搭设固定防护栏杆，钢平台外口应略高内口2、本卸料平台按500kg 荷载计算，严禁重物冲击荷载或者超载，操作平台上应显著地标明允许使用荷载值，配备专人加以监督。
3、每月 5 日、20 日均要检查和维护、保养，发现问题及时处理4、平台内材料应及时搬走，防止长时间堆放或隔夜堆放，保持料台清洁5、建筑物锐角利口围系钢绳处应加衬垫物，搁置点与上部的拉结点，必须固定在建筑物上八、卸料平台的拆除：1、拆除现场设立警戒区域，专人负责把守，严禁非操作人员通行或组织施工2、仔细检查吊装机械索具，应牢固、可靠3、如遇强风、雨、雪、天气，不应进行拆除工作4、所有高处作业人员严格按拆除顺序，需用电气焊的必须按明火审批 雅居乐十二期★ 卸料平台专项施工方案★12 制度执行5、拆除完工后，如发现留有隐患的部位，应及时进行修复，方可撤离岗位6、拆除前，要经项目负责人审批后方可拆除。
