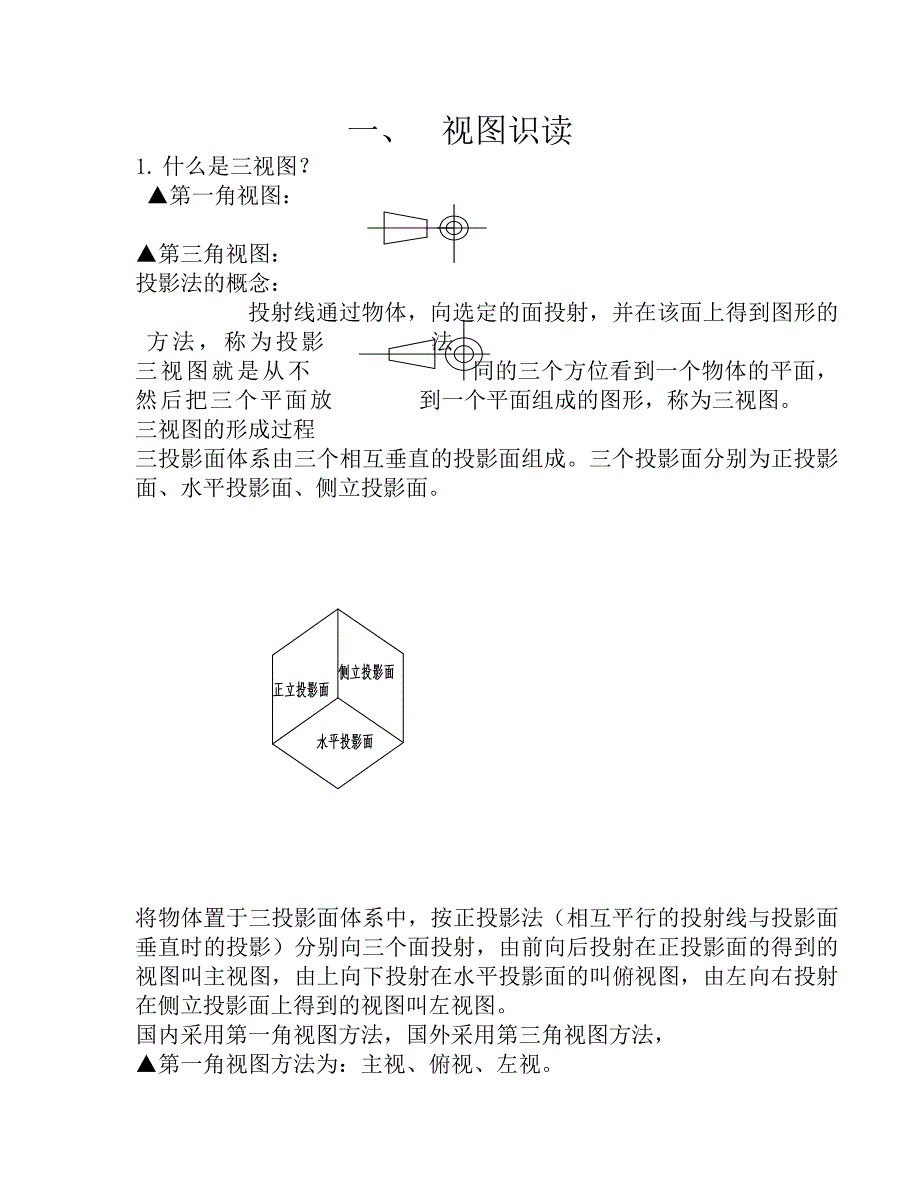

一、 视图识读1. 什么是三视图？ ▲第一角视图： ▲第三角视图： 投影法的概念：投射线通过物体，向选定的面投射，并在该面上得到图形的方法，称为投影法三视图就是从不同的三个方位看到一个物体的平面，然后把三个平面放到一个平面组成的图形，称为三视图三视图的形成过程三投影面体系由三个相互垂直的投影面组成三个投影面分别为正投影面、水平投影面、侧立投影面 将物体置于三投影面体系中，按正投影法（相互平行的投射线与投影面垂直时的投影）分别向三个面投射，由前向后投射在正投影面的得到的视图叫主视图，由上向下投射在水平投影面的叫俯视图，由左向右投射在侧立投影面上得到的视图叫左视图国内采用第一角视图方法，国外采用第三角视图方法，▲第一角视图方法为：主视、俯视、左视第三角视图方法为：主视、前视、右视不管采用何种方法，大致原理都一样，要记清三视图是从三个方位角来看一个立体图形，所以要求学识图的人头脑里要有一种立体概念思维2. 国内、国外图纸有什么不同a． 视图的方位不一样，（国内采用第一角视图，国外采用第三角视图）b． 摆在一个平面上位置也不一样。
如图1：主主右左前俯 a b a 国内三视图 b 国外三视图 c． 标注的尺寸不一样，国外一般以坐标形式标注尺寸，有公制或英制两种尺寸标注，国内采用直接标制公制（▲1英寸=25.4mm）1． 识图：（▲要点：长对正、高平齐、宽相等）例1：砖块立体图及国内外三视图 二、 图纸上常用的英文注释Thread 螺纹编码/版本Item/rev 铜排Coppe r（1）剖視圖A-ASection A-A不烤漆區Free of paint area局部視圖ADetail A烤漆保護Painting masking比例 4:1SCAL 4:1材料▲Material數量Quantity (Qty.)Or. Amount料厚Thickness(abbr. THK)備注Remark單位Unit螺钉screw公制(米制)Metric（2）压铆不脱螺钉 captive screw螺柱Standoff压铆螺钉self-clinching stud螺栓Bolt压铆螺母self-clinching nut螺絲Screw压铆螺柱self-clinching standoff表面處理▲Finish涨铆螺母 anchor rivet bush烤漆Coat(or paint)涨铆螺柱 anchor rivet bolt粉末烤漆Powder paint電鍍Plating螺母nut絲印Silkscreen(Or. Pad print)Description 描述，品名 螺钉 Screw 装配 Assemble喷涂 Overspray版本▲拉絲 Revision Line grinding(Or: Brush)（3） ▲Scratch or collision damages on the surface are not allowed.表面不允许有划伤,碰伤缺陷.（4） ▲Remove all burrs and sharp edges ,clean the oil pollution.去锐角,去锐,去油污.（5） All the inside radius of the bending is R0.5 except especial declaration.无特殊注明所有的折弯同圆角半径为R0.5.（6） All the inside angle of the bending is 90˚except especial declaration. 无特殊注明所有的折弯角度为90度（7） The silkscreen should be clear ,without burrs and sharp edges, and the dimension is accurate .丝印必须清晰,无毛刺,尖角,尺寸必须准确.（8） The font of the silkscreen text is Arial type .丝印字体的格式为标准简黑体. （9） The color of the silkscreen is HUAWEI white 丝印的颜色为华为白.（10） The height of the silkscreen text is 3 mm , the wide of the silkscreen lines to be 0.3mm.丝印字体的高度为3MM,丝印的线宽为0.3三、 图纸上常用的符号1. 表面粗糙度符号的意义： 表示表面可用任何方法获得 表示表面可用去除材料的方法得到 表示表面不用去除材料的方法得到2.形位公差的特征项目和符号▬▬ 直线度▲位置度┻ 垂直度▲∥平行度▲平面度▲对称度∠倾斜度圆柱度○圆度线轮廓度圆轴度面轮廓度四、板材的有关实用知识一、钢板（包括带钢）的分类：1、按厚度分类：（1）薄板（2）中板（3）厚板（4）特厚板2、按生产方法分类：（1）热轧钢板（2）冷轧钢板3、按表面特征分类：（1）镀锌板（热镀锌板、电镀锌板）（2）镀锡板（3）复合钢板（4）彩色涂层钢板 4、按用途分类：（1）桥梁钢板（2）锅炉钢板（3）造船钢板（4）装甲钢板（5）汽车钢板（6）屋面钢板（7）结构钢板（8）电工钢板（硅钢片）（9）弹簧钢板（10）其他 二、普通及机械结构用钢板中常见的日本牌号 1、日本钢材（JIS系列）的牌号中普通结构钢主要由三部分组成：第一部分表示材质，如：S（Steel）表示钢，F（Ferrum）表示铁；第二部分表示不同的形状、种类、用途，如P(Plate)表示板，T（Tube）表示管，K(Kogu)表示工具；第三部分表示特征数字，一般为最低抗拉强度。
如：SS400——第一个S表示钢(Steel)，第二个S表示“结构”（Structure），400为下限抗拉强度400MPa，整体表示抗拉强度为400 MPa的普通结构钢▲2、SPHC——首位S为钢Steel的缩写，P为板Plate的缩写，H为热Heat的缩写，C商业Commercial的缩写，整体表示一般用热轧钢板及钢带3、SPHD——表示冲压用热轧钢板及钢带4、SPHE——表示深冲用热轧钢板及钢带▲5、SPCC——表示一般用冷轧碳素钢薄板及钢带，相当于中国Q195-215A牌号其中第三个字母C为冷Cold的缩写需保证抗拉试验时，在牌号末尾加T为SPCCT6、SPCD——表示冲压用冷轧碳素钢薄板及钢带，相当于中国08AL（13237）优质碳素结构钢7、SPCE——表示深冲用冷轧碳素钢薄板及钢带，相当于中国08AL（5213）深冲钢需保证非时效性时，在牌号末尾加N为SPCEN冷轧碳素钢薄板及钢带调质代号：退火状态为A，标准调质为S，1/8硬为8，1/4硬为4，1/2硬为2，硬为1表面加工代号：无光泽精轧为D，光亮精轧为B如SPCC-SD表示标准调质、无光泽精轧的一般用冷轧碳素薄板再如SPCCT-SB表示标准调质、光亮加工，要求保证机械性能的冷轧碳素薄板。
8、JIS机械结构用钢牌号表示方法为：S+含碳量+字母代号（C、CK），其中含碳量用中间值×100表示，字母C：表示碳 K：表示渗碳用钢如碳结卷板S20C其含碳量为0.18-0.23%三、电镀锡板和热镀锌板：1、电镀锡板电镀锡薄钢板和钢带，也称马口铁，这种钢板（带）表面镀了锡，有很好的耐蚀性，且无毒，可用作罐头的包装材料，电缆内外护皮，仪表电讯零件，电筒等小五金 2、热镀锌板在薄钢板和钢带表面用连续热镀方法镀上锌，可以防止薄钢板和钢带表面腐蚀生锈镀锌钢板和钢带广泛用于机械、轻工、建筑、交通、化工、邮电等行业常 用 钣 金 材 料 一. 镀锌钢材 镀锌钢材主要是两类： 1、电镀锌板(EG) 2、热浸镀锌板(GI) 表1：电镀锌板与热浸镀锌板比照表 材料 内容 项目 ▲电镀锌板 (EG/SECC) 热浸镀锌板 (GI) Memo 母材 冷轨退火钢板 冷轨全硬钢板 前处理 电镀 热镀 镀锌量 镀厚困难 镀薄困难 镀层表面 锌厚子吸附表钢材；表面平滑无锌花 锌层凝固组织,可有锌花或无锌花 镀层组织 纯锌镀层 最外层为纯锌,内层为铁锌合金 机械性能 与母板相同 经退火,有时效硬化；材质软 加工性能 同母材，成型性能好可承受简单加工,复杂加工无法胜任 料厚 常见料厚均有 0.6-1.5mm 耐蚀性 镀层薄，差 镀层厚,好 均可加耐指纹涂层 价格 贵 便宜 二. 不锈钢 （▲SUS）抗大气、酸、碱、盐等介质腐蚀作用的不锈耐酸钢总称。
要达到不锈耐蚀作用,含铬(Cr)量不少于13%；此外可加入镍(Ni)或钼(Mo)等来增加效果由于合金种类及含量不同，种类繁多 不锈钢特点：耐蚀好，光亮度好，强度高；有一定弹性；昂贵 三. 马口铁 （SPTE）常用鈑金材料.doc 马口铁(SPTE)为低碳钢电镀锡(Sn)钢材； 特点：保持了低碳钢较好的塑性，及成形性；一般料厚不超过0.6mm 用途：遮蔽磁干扰的遮片及冲制少零件； 四. 弹簧钢 中碳钢含锰(Mn)、铬(Cr)、硅(Si)等合金钢； 特性：材料可以产生很大弹性变形，利用弹性变形来吸收冲击或减震，亦可储存能量使机件完成动作 五. 铜及铜合金 ▲特点：导电、导热、耐蚀性好，光泽度好，塑性加工容易，易于电镀、涂装 1.纯铜(含▲Cu 99.5%以上) ▲亦称紫铜，材料强度低，塑性好；极好导电性，导热性，耐蚀性；用于电线、电缆、导电设备上 2.黄铜 ▲铜锌合金，机械性能同含锌量有关；一般锌量不超过50% 特点：延展性，冲压性好，运用于电镀，对海水及大气腐蚀有好的抗力但本体容易发生局部腐蚀 3. 青铜 铜锡合金为主的一类铜基合金金属统称 特点：比纯铜及黄铜有更好的耐磨性：加工性好，耐腐蚀。
4. 铍铜 含铍(Be)的铜合金； 特点：高的强度、硬度、弹性、耐磨性；高的导电性、导热性、耐寒性；无铁磁性用途：电磁屏蔽材料较多； 六. 铝（Al▲）及铝合金 ▲特点：较轻的金属结材材料；良好的耐蚀性，导电性及导热性；相同重量情形下，Al导电性比Cu高。
