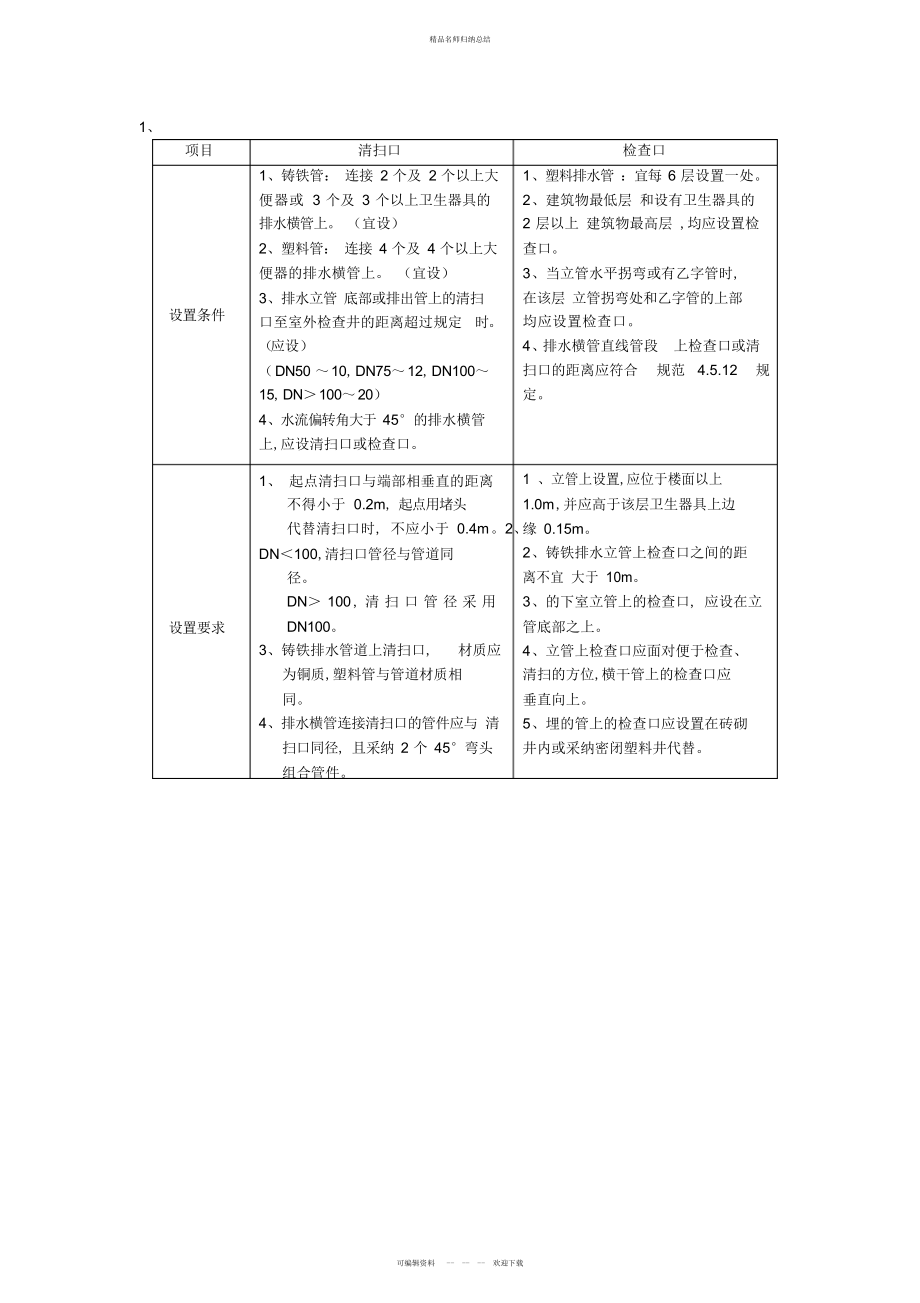

精品名师归纳总结1、项目 清扫口 检查口可编辑资料 -- -- -- 欢迎下载精品名师归纳总结设置条件设置要求1、铸铁管： 连接 2 个及 2 个以上大便器或 3 个及 3 个以上卫生器具的排水横管上 （宜设）2、塑料管： 连接 4 个及 4 个以上大便器的排水横管上 （宜设）3、排水立管 底部或排出管上的清扫口至室外检查井的距离超过规定 时应设）（ DN50 ～ 10, DN75～ 12, DN100～15, DN＞ 100～ 20）4、水流偏转角大于 45°的排水横管上,应设清扫口或检查口1、 起点清扫口与端部相垂直的距离不得小于 0.2m, 起点用堵头代替清扫口时, 不应小于 0.4m 2、 DN＜100,清扫口管径与管道同径DN＞ 100 , 清 扫 口 管 径 采 用DN1003、铸铁排水管道上清扫口, 材质应为铜质,塑料管与管道材质相同4、排水横管连接清扫口的管件应与 清扫口同径, 且采纳 2 个 45°弯头组合管件1、塑料排水管 ：宜每 6 层设置一处2、建筑物最低层 和设有卫生器具的2 层以上 建筑物最高层 ,均应设置检查口3、当立管水平拐弯或有乙字管时,在该层 立管拐弯处和乙字管的上部均应设置检查口。
4、排水横管直线管段 上检查口或清扫口的距离应符合 规范 4.5.12 规定1 、立管上设置,应位于楼面以上1.0m ,并应高于该层卫生器具上边缘 0.15m2、铸铁排水立管上检查口之间的距离不宜 大于 10m3、的下室立管上的检查口, 应设在立管底部之上4、立管上检查口应面对便于检查、清扫的方位,横干管上的检查口应垂直向上5、埋的管上的检查口应设置在砖砌井内或采纳密闭塑料井代替可编辑资料 -- -- -- 欢迎下载精品名师归纳总结项目 定义 设置条件及要求排水立管伸出屋顶 1、 无法伸出屋面时,可采纳侧墙伸出并延可编辑资料 -- -- -- 欢迎下载精品名师归纳总结伸顶通气管汇合通气管器具通气管环形通气管专用通气立管主通气立管通气立管副通气立管结合通气管连接数根排水立管或通 气 立 管 顶 端 的 通 气 部分,并延长至室外大气 的通气管段卫生器具存水弯出口端接至通气立管的管段在连接多个卫生器具的横支管上,从最始端的两 个 卫 生 器 具 之 间 接出,并接至主（副）通气立管的通气管段仅与排水立管连接的通气立管连接环形通气管和排水立管的通气立管仅与环形通气管连接的通气立管排水立管与通气立管的链接管段, H 管是连接排水立管与通气立管的专用配件。
伸至屋面之上2、 通气管高出屋面不得小于 0.3m ,且大于积雪厚度,有隔热层,从今层算起3、 通气管四周 4m 以内有门窗时,应高出门窗顶 0.6m,或引向无门窗一侧4、 常常有人停留的屋面,应高出屋面 2m5、 通气口不宜设在建筑物挑出部分的下面,如屋檐檐口、阳台、雨篷等1、以下情形应设置环形通气管：（ 1）设有器具通气管时应设环形通气管 2）连接 4 个及 4 个以上卫生器具且长度大于 12m的排水横支管上 3）连接 6 个及 6 个以上大便器的排水横支管上2、器具通气管、环形通气管应在卫生器具上边缘 0.15m 以上,按坡度不小于 0.01 的上升坡度与通气立管连接1、以下情形应设置专用通气立管（ 1）要求较高的多层住宅、公共建筑、 10层及 10 层以上高层建筑卫生间污水立管 2）仅设伸顶通气的排水立管不能满意规范要求的排水设计流量时2、通气立管不得接纳器具污水、废水和雨水,不得与风道和烟道连接3、通气立管上段可在最高卫生器具上边缘 以上不少于 0.15m 或检查口以上与排水立管采纳斜三通连接, 下端应在最低排水横支管以下与排水立管用斜三通连接1、 与专用通气立管和排水立管连接, 宜每层或隔层设置。
与 主通气立管和排水立管连接, 不宜多于 8 层2、上端应在卫生器具上边缘 0.15m 以上用斜三通与 排气立管 连接,下端宜在排水横支管以下与排水立管以斜三通连接可编辑资料 -- -- -- 欢迎下载精品名师归纳总结自循环通气管自循环通气立管的顶端与排水立管相连、底端与排出管连接1、 顶端应在卫生器具上边缘采纳 2 个 90° 弯头进行连接2、 每层应采纳结合通气管或 H 管通气立管与排水立管连接3、 采纳该系统时,应在室外接户管的起始检查井上设置管径不小于 100mm的通气管,用来排除有害气体4、 通气立管管径应与排水立管相同可编辑资料 -- -- -- 欢迎下载精品名师归纳总结项目 给水管道 排水管道可编辑资料 -- -- -- 欢迎下载精品名师归纳总结运算方法 按建筑内卫生器具按最不利情形组合出流时的最大瞬时流量,又称设计秒流量运算按居住小区、 公共建筑用水量的用水定额和相应的时变化系数进行运算,参照规范 3.1.2 至 3.1.3定额及 Kh1、运算公式： qg=0.2 ·U· Ng第一, 运算管道最大用水时卫生器具的给水当量平均出流按住宅生活排水最大小时流量与公共建筑生活排水量最大小时流量之和确定。
1、 居住小区（ 1） 定额 ：取给水定额的 85%～ 95% 2） Kh： 与相应的给水系统小时变化系数相同2、 公共建筑（ 1）定额： 与给水定额相同 2）Kh：与相应的给水系统小时变化系数相同可编辑资料 -- -- -- 欢迎下载精品名师归纳总结住宅建筑概率,U01000 . 2q l m N gK hT 3600〔%〕见下表格可编辑资料 -- -- -- 欢迎下载精品名师归纳总结设计秒流量再依据, 运算出的 U0 和管道卫生器具给水当量总数 Ng,查附录 E 查得给水设计秒流量 qg ,可采纳内插法2、留意事项： 当运算管段上的卫生器具当量总数超过附录 E 中的最大值时,管段设计流量按最大时用水量考虑可编辑资料 -- -- -- 欢迎下载精品名师归纳总结用水分散型建筑1、运算公式： qg=0.2 ·α· N g1、运算公式：可编辑资料 -- -- -- 欢迎下载精品名师归纳总结宿舍（Ⅰ、 Ⅱ类）、旅社、α ---- 依据建筑物用途确定的系数, 依据规范表 3.6.5 确qp 0.12α· NPq max可编辑资料 -- -- -- 欢迎下载精品名师归纳总结宾馆、 酒店公寓、医院、 疗养院、幼儿园、养老院、 办公楼、商场、 图书馆、 商店、客运中心、会展中心、中学校教学楼、食堂或营业餐厅等建筑设计秒流量定。
2、留意事项：（ 1）运算值 小于 管段上一个最大卫生器具额定流量时, 按最大卫生器具给水额定流量作为设计秒流量 2）运算值 大于管段上全部卫生器具额定流量累积值时,按卫生器具额定流量累积值作为设计秒流量 3） 有延时自闭冲洗阀的给水管段 ,大便器延时自闭冲洗阀的给水当量均以 0.5 计,α ---- 依据建筑物用途确定的系数,宿舍（Ⅰ、Ⅱ类） 、旅社、宾馆、酒店公寓、医院、疗养院、幼儿园、养老院卫生间取 1.5 ,其余取 2.0 ～ 2.5 qmax--- 运算管段上排水量最大的 1 个卫生器具的排水流量（ L/S ）2、留意事项： 运算结果大于运算管段上全部卫生器具排水流量累积值时,应将该管段全部卫生器具排水流量累加值 作为该管段的排水设计秒流量可编辑资料 -- -- -- 欢迎下载精品名师归纳总结注：排水包含住宅建筑 运算得到 qg 再附加 1.2L/S 的流量后,为该管段的给水设计秒流量项目 给水管道 排水管道可编辑资料 -- -- -- 欢迎下载精品名师归纳总结用水集中型建筑1、运算公式： qgq0 . n0 .b1、运算公式： qgq0 . n0 . b可编辑资料 -- -- -- 欢迎下载精品名师归纳总结宿舍（Ⅲ、 Ⅳ类）、工业企业生活间、公共浴室、洗衣房、职工食堂或营业餐厅的厨房, 试验室、 影剧院、 体育场馆等建筑的设计秒流量q0---- 同类型的 1 个卫生器具给水额定流量（ L/S ）,按规范表 3.1.14 确定。
n0---- 同类型卫生器具个数（个） b--- 卫生器具同时给水百分数（ %）,按规范表 3.6.6-1 至表 3.6.6-3 确定2、留意事项（ 1）运算值 小于 管段上 1 个最大卫生器具的给水额定流量时, 应采纳 1 个最大卫生器具给水额定流量作为设计秒流量 2）大便器延时自闭冲洗阀应单列运算,当单列运算值小于 1.2L/S 时,以 1.2L/S 计,大于 1.2L/S 时,以运算值计q0---- 同类型的 1 个卫生器具排水流量（ L/S ）,按规范表4.4.4 确定n0---- 同类型卫生器具个数（个） b--- 卫生器具同时给水百分数（ %）,按规范表 3.6.6-1 至表 3.6.6-3 确定冲洗水箱大便器按 12%运算, 其他卫生器具同给水系统2、留意事项（1）运算值 小于 1 个大便器的排水流量时, 应按 1 个大便器的排水流量作为该管段的排水设计秒流量可编辑资料 -- -- -- 欢迎下载精品名师归纳总结可编辑资料 -- -- -- 欢迎下载精品名师归纳总结1、以下情形下不能直接排水,应采纳间接排水：（ 1）生活饮用水水池泄水管和溢流管的排水应通过受水器间接排水。
2）生活饮用水管道与大便器、小便斗严禁采纳非专用冲洗阀直接连接冲洗,需采纳冲洗水箱或空气隔断冲洗阀 3）倒流防止器的排水口不得直接接至排水管,应采纳间接排水注：专业文档是体会性极强的领域,无法摸索和涵盖全面,素材和资料部分来自网络,供参考可复制、编制,期望你的好评与关注）可编辑资料 -- -- -- 欢迎下载。
