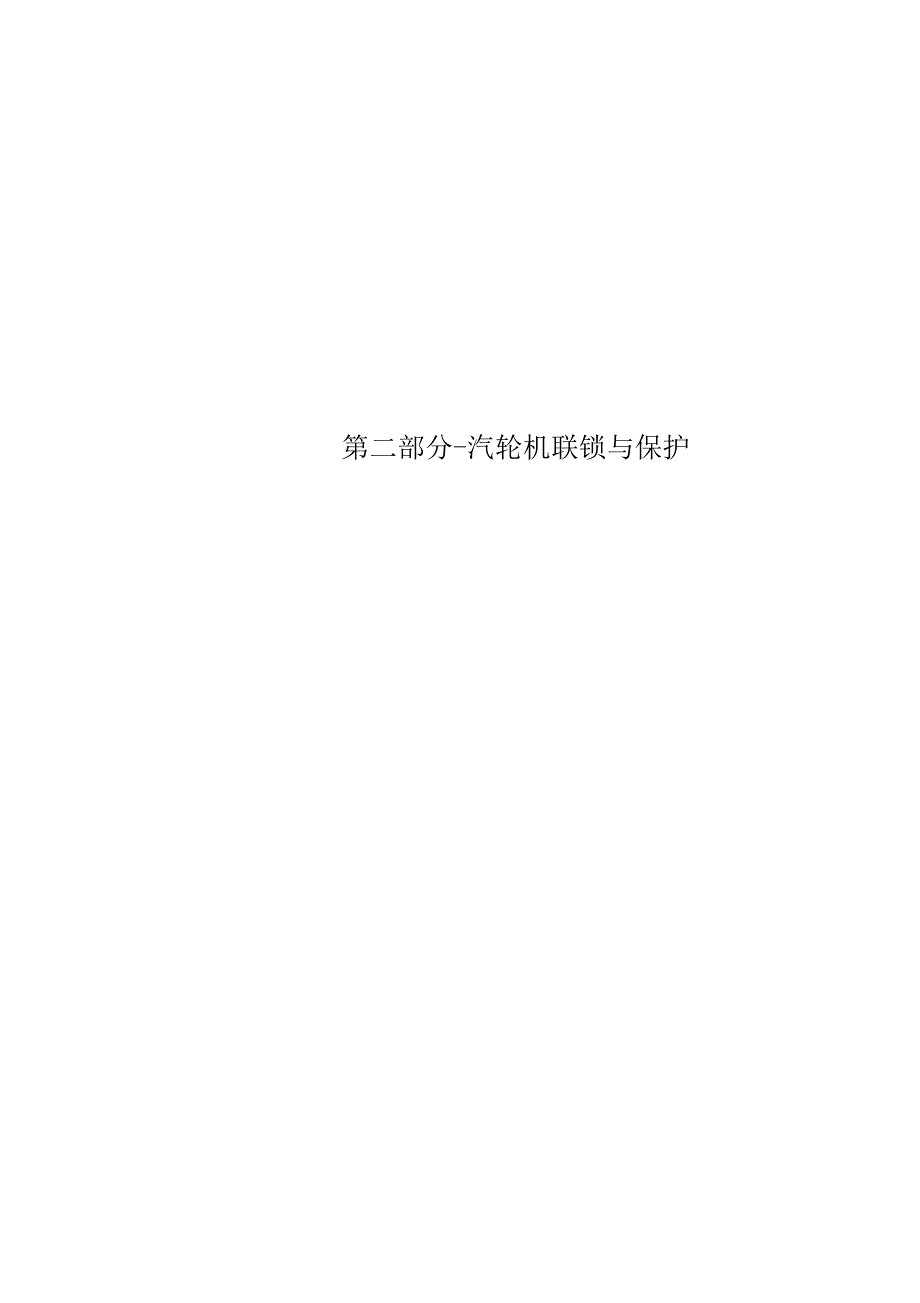

第二部分-汽轮机联锁与保护C135/N150汽轮机运行规程第二部分联锁与保护试验（保护定值暂供参考须经调试整定后再及时补充修改）1 试验总则1.1 试验条件1.1.1 机组大小修后或联锁、保护回路检修后，要进行联锁与保护试验1.1.2 在特殊情况下，经生产技术部门研究认为有必要，可做机组的某项或全部的联锁与保护试验1.1.3 机组的横向保护应在机、电、炉各自分项联锁与保护试验合格后方可进行1.1.4 试验所有设备的指示仪表、信号、保护电源、气源、水源投入正常；试验所有电动头、调整门校验合格，确认试验对系统无影响1.1.5 试验前DCSDEH系统应正常运行，试验中各相关报警信号发讯正确1.1.6 联锁与保护试验分为静态和动态两种1.1.7 参加动态试验的有关辅机试验应合格1.2 电动门、调整门校验1.2.1 按下列方法校验各电动门、调整门至正常:1.2.1.1 联系热工送上调整门电源、检查讯号指示、表计指示、开度指示正确将调整门手柄切至手动，检查调整门开关灵活，将调整门置于全关位置，手柄切至自动1.2.1.2 打开DCSffl应画面，检查调整门阀位指示正确，检查调整门开度指示与实际位置一致。
联系电气送上电动门电源，检查讯号指示正确1.2.1.3 确认电动门在关闭状态，由检修人员定好上、下限圈数1.2.1.4 将电动门“远方/就地”控制方式切至“就地”，就地电动开10秒后停，再电动关至下限，动作正常检查动作圈数，时间与开启相符1.2.1.5 就地手动全开电动门，再手动关至上限所需圈数，由检修人员调好上限圈数就地电动关10秒后停，再电动开至上限动作正常，检查动作圈数、时间关闭相符1.2.1.6 就地电动全行程开关一次，检查开度指示、灯光、讯号应正确，记录全开、全关时间，电动圈数及上、下限手动圈数1.2.1.7 将该电动门“远方/就地”控制方式切至“远方”位置，打开DCS!应画面，全行程开关该电动阀一次，检查开度指示、灯光讯号应正确，全开、全关时间应与就地试验记录一致1.3 辅机的试运行1.3.1 各泵类:1.3.2 泵转动方向正确，无异声、摩擦和碰撞,地脚螺栓牢固1.3.3 泵轴承温度与轴承振动应符合相应的规定1.3.4 泵轴承无渗油及漏油，油流畅通，油位正常，油质良好，冷却水畅通1.3.5 液力偶合器工作油压、油温正常，冷却器工作正常，冷却水畅通1.3.6 电动机电流正常、无明显摆动及超限，电动机的运行情况应符合相应规定。
C135/N150汽轮机运行规程2 辅机设备联锁2.1 .各油泵联锁2.1.1 机组运行中，主油泵出口压力低于1.6MPa时，联锁高压启动油泵2.1.2 润滑油压低至0.07MPa,交流润滑油泵自投2.1.3 润滑油压低至0.06MPa,直流事故油泵自投2.1.4 润滑油压低至0.03MPa,停止盘车2.1.5 EH油压低至11.2MPa,联锁启动备用EH油泵2.2 盘车设备保护启动允许条件：任一轴承顶轴油压低（#1、6MPa，#2、7.5MPa，#3、3.5MPa，#4、6.5MPa,#5、6.5MPa,由DCS!：信号至盘车控制盘，闭锁启动盘车）联锁停止：润滑油压低至0.03MPa2.3 顶轴油泵⑴.允许启动条件：顶轴油泵进口油压〉0.02MPa⑵.闭锁启动条件：顶轴油泵进口油压00.02MPa⑶.运行泵事故跳闸，联锁启动备用顶轴油泵⑷.润滑油压低至0.03MPa®轴油泵自停⑸.任一轴承顶轴油压低，联锁启动备用顶轴油泵3 汽轮发电机组保护试验3.1 汽轮机停机保护3.1.1 按现场手动或盘上紧急停机按钮，检查高中压主汽门及调门关闭，且完成一系列联动3.1.2 机械超速遮断的危急遮断器：汽轮机超速至110%额定转速时，使危急遮断油门脱扣泄放低压安全油，通过隔膜阀泄去EH高压抗燃油，关闭高中主汽门及调门，且完成一系列联动。
3.1.3 由ETS控制的两通道四只AST电磁阀，同时接受机组重要参数的遮断信号，每个通道至少有二只AST电磁阀动作，泄放EH安全油，同时OPOfe磁阀动作，关闭高中压主汽门及高中压调门停机3.1.4 汽轮机跳闸动作结果:主汽门关闭联动项目:1—6抽汽逆止门关闭、1—6抽汽电动门、高排逆止门、三抽至除氧器逆止门、三抽至热网电动门、MFTM乍、OPC4磁阀动作、发电机断路器跳闸，首遮断记忆动作、一、二级旁路自动开启3.2 热控保护4 .2.1AST遮断电磁阀当机组发生下列任一情况，均使ETS控制的AST遮断电磁阀动作，关闭自动主汽门及调门，且完成一系列联动:⑴.转速升至额定转速的110%⑵.轴向位移超过+1.0、-1.2mm⑶.高、中压缸、低压缸胀差超过+7、-4mm⑷.润滑油压低至0.06MPa- 27 -C135/N150汽轮机运行规程⑸.凝汽器真空低至63KPa⑹.发电机主保护动作⑺.轴振达0.254mm⑻.任一轴承回油温度超过75℃⑼.正向或反向推力轴承回油温度超过75℃(10) .DCS联锁彳¥机：MFT动作(11) .手动停机(12) .DEH失电(13) .EH油压低至9.8MPa(EH油箱油位小于270mm、EHffl温低于20c跳EH油泵)3.2.2 OPC超速保护当机组负荷大于30%额定电负荷时，发电机主断路器跳闸或汽机转速超过103%额定转速，OPC4磁阀动作，高中压调节汽阀立即关闭，抑制转速的飞升，待转速下降并延时一段时间后，调节汽阀在自动系统控制下，重新挂闸维持机组3000rpm相应的开度。
当AST遮断电磁阀动作时，OPC4磁阀动作，不能自动恢复3.2.3 低压后汽缸喷水保护⑴.低压缸排汽温度大于80℃，联锁打开喷水电磁阀⑵.排汽温度低于45℃，联锁关闭喷水电磁阀，闭锁手动开喷水电磁阀3.2.4 抽汽逆止门保护当出现下列情况之一时，1〜6级抽汽逆止门自动关闭：⑴.主汽门关闭⑵.OPC电磁阀动作⑶.高加水位高出值，联动关I、II级抽汽逆止门⑷.除氧器水位高出值，联动关田级抽汽逆止门⑸.对应的低加水位高出值联动关闭其抽汽逆止门3.2.5 旁路系统保护3.2.5.1 出现下列情况之一时，旁路系统自动投入:⑴.自动主汽门关闭⑵.主蒸汽压力高至13.73MPa⑶QPC保护动作3.2.5.2 出现下列情况之一时，I级旁路自动切除并闭锁手动开旁路:⑴.给水压力低于14.72MPa⑵.再热器进汽温度高于450℃3.2.5.3 出现下列情况之一时，II级旁路自动切除并闭锁手动开旁路：⑴.凝汽器真空低于60KPa⑵.凝结水母管压力低于0.6MPa⑶.II级旁路后汽温高于180℃C135/N150汽轮机运行规程3.3.1 首先确认EH油泵、启动油泵运行正常，开启高中压主汽门3.3.2 开启1—6级抽汽逆止门与1—6级抽汽电动门、投入OPCfe磁阀、AST电磁阀。
3.3.3 手动危急遮断器、检查上述设备均已动作3.3.4 重新开启高中压主汽门用同样的方法试验：按紧急停机按钮、机械超速遮断的危急遮断器、ETS遮断信号等试验3.4汽轮发电机组大联锁3.4.1 机跳炉、机跳电联锁保护3.4.2 OPC超速保护3.4.3 机组大联锁保护试验前的准备：汽机参加范围:高中压主汽门、调门锅炉参加范围:锅炉MFT电气参加范围:发电机断路器3.4.4 机组大联锁试验步骤3.4.4.1 机跳炉、机跳电试验:⑴.锅炉、汽轮机纵向保护合格⑵.复置ETS信号正常，并清除ETS首跳记忆⑶.在DEHft作面板上，将AST复位⑷.机组挂闸，检查低压安全油压、EH油压正常⑸.在DEHft作面板上，将自动主汽门开出⑹.将所有辅机开关切至联锁试验位置，联系锅炉投入MFT保护、主燃料跳闸保护开关⑺.热工检查FSSSM备投入条件后，投入FSSS呆护开关，电气检查确认发电机断路器已合闸、汽轮机主汽门关闭保护开关投入⑻.确认机跳炉、机跳电保护联锁开关投入⑼.在操作台上按“停机”按钮⑩.检查EHM压、低压安全油压到零，高、中压主汽门关闭11) .检查“MFT动作由值长确认发电机断路器已跳闸，“自动主汽门关闭”、“中压主汽门关闭”等相关信号发讯正常。
12) .机组重新挂闸，开启高中压主汽门⑬.根据值长要求，分别做炉跳机、电跳机保护试验正常，试验方法同上14) .试验结束解除各保护开关3.4.4.2OPC超速横向保护试验：⑴.联系热工依次将吸风机、送风机、全部给粉机控制开关送至试验位置⑵.给粉机联锁投入，联系热工复置ETS信号正常后，机组重新挂闸⑶.开启东、西压主汽门及调门⑷.将“超速保护”钥匙开关切至“试验”位置发“发电机主断路器跳闸”信号⑸.检查高、中压调门关闭；锅炉上上层四只给粉机应跳闸4 汽轮机设备联锁- # -C135/N150汽轮机运行规程4.1 所有泵—泵联锁设有投切按钮4.2 （与空气门联锁，泵启动延时秒开空气门）⑴.运行泵跳闸，联启备用泵⑵.真空泵出口压力低于87MPa，联启备用泵⑶.凝汽器真空低至87KPa,联启备用泵4.3 空气门⑴.真空泵启动后延时3秒，联锁开出⑵真空泵停止后，联锁关闭4.4 轴加风机⑴.运行风机跳闸（3秒脉冲），联启备用轴加风机4.5凝结水泵1.1 .运行泵跳闸（3秒脉冲），联启备用泵1.2 .凝结水母管压力低0.8MPa，联启备用泵1.3 .凝泵启动后延时3秒,出水门仍在关位置,联锁停泵4.6 凝结水泵出口电动门⑴.凝泵合闸后,联锁开启。
⑵.凝泵跳闸后,联锁关闭⑶.凝泵备用,联锁开启4.7 疏水泵⑴.运行泵跳闸（3秒脉冲）,联启备用泵⑵.＃6低加水位高于1330mm,联启备用泵4.8 高压缸排汽逆止门⑴.高排逆止门后压力小于门前压力（1000pa）,联锁开启⑵.高排逆止门后压力大于门前压力（1000pa）,联锁关闭⑶.主汽门关闭,联锁关闭4.9 高压缸冷段疏水电动门⑴.高排逆止门前疏水袋水位高（600mm）联锁开启⑵.高排逆止门前疏水袋水位低（100mm联锁关闭4.10 高压加热器4.10.1 I、II级抽汽电动门:⑴.高加水位高出值（1600mm）联锁关闭⑵.手动解列高加，给水走旁路联锁关闭⑶.主汽门关闭联锁关闭4.10.2 高加旁路电磁阀:⑴.高加水位高III值（1700mm）联锁打开⑵.高加手动解列，给水走旁路C135/N150汽轮机运行规程4.10.3 #1、2高加危急疏水电动门:⑴.高加水位至高II值（1400mm）联锁打开；⑵.高加水位低I值（1150mm）报警⑶.高加水位低II值（1100mm）联锁关闭4.10.4 I、II段抽汽逆止门:⑴.高加保护动作，任意高加水位高出值（1600mm）联锁关闭⑵.主汽门关闭联锁关闭。
⑶.OPC动作⑷.高加手动解列4.11 低压加热器4.11.1 IV、V、VI级抽汽电动门：⑴.主汽门关闭，联锁关闭⑵.对应低加水位高（#4、1445mm，#5、1365mm，#6、1485mm，）时,联锁关闭4.11.2 IV、V、VI级抽汽逆。
