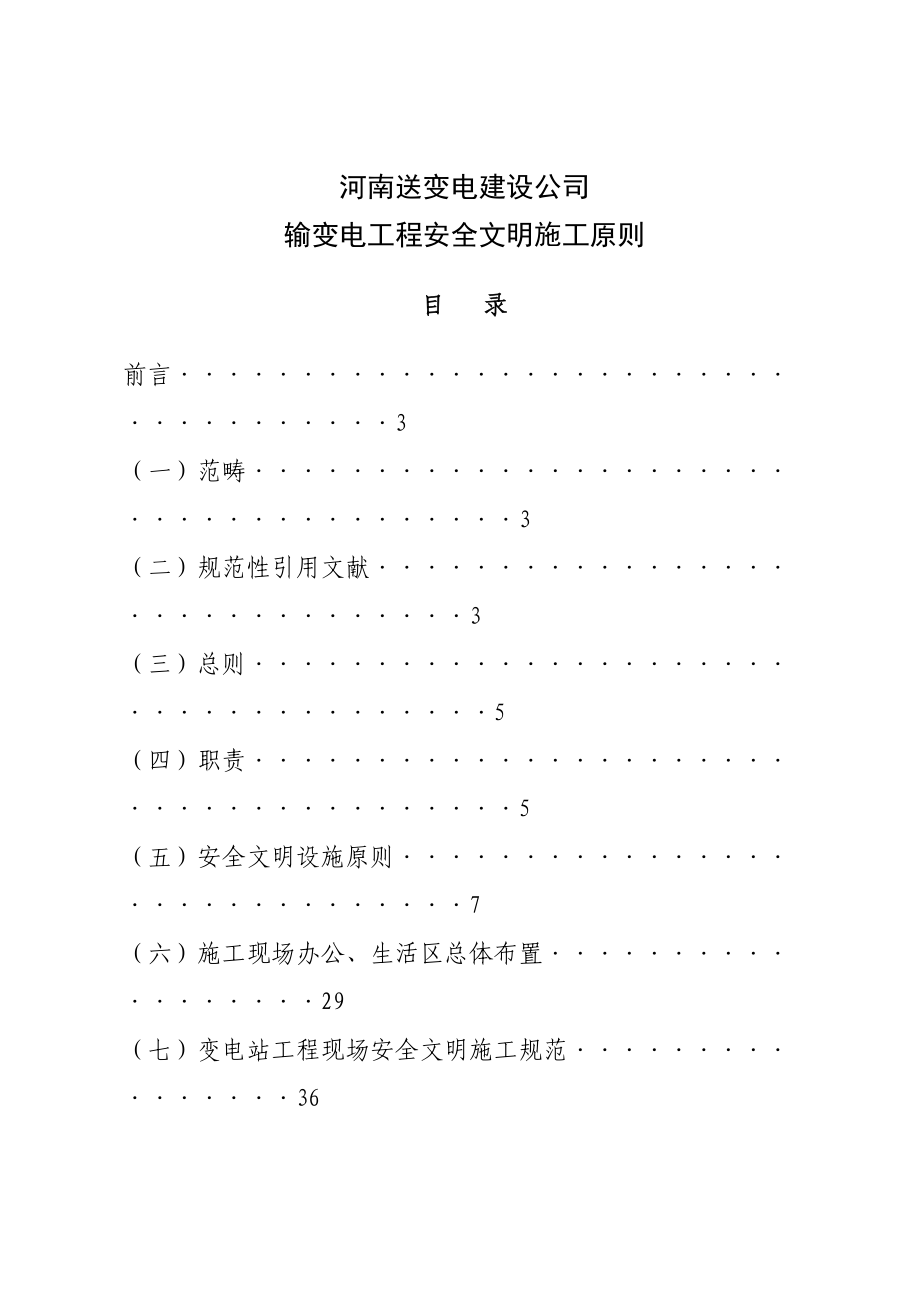

河南送变电建设公司输变电工程安全文明施工原则目 录前言····································3（一）范畴······································3（二）规范性引用文献·······························3（三）总则·····································5（四）职责······································5（五）安全文明设施原则······························7（六）施工现场办公、生活区总体布置··················29（七）变电站工程现场安全文明施工规范················36（八）输电线路工程现场安全文明施工规范··········61（九）资源节省和环保················65（十）附则······················66前 言为进一步提高我公司输变电工程建设现场安全文明施工管理水平，保障施工安全和工程建设质量，根据国家电网公司《输变电工程安全文明施工原则》Q/GDW250—结合公司实际状况制定本原则。
本原则规定了输变电工程建设参建单位安全文明施工管理职责，统一了安全文明施工设施原则，并对输变电工程现场安全文明施工管理、环保管理提出规范化规定输变电工程安全文明施工原则（一）范畴本原则合用于公司系统220kV及以上电压级别新建、改（扩）建输变电工程，其他工程项目可参照执行二）规范性引用文献下列文献中的条款通过本原则的引用而成为本原则的条款但凡注明日期的引用文献，其随后所有的修改（不涉及勘误的内容）或修订版均不合用于本原则然而，鼓励根据本原则达到合同的各方研究与否可使用这些文献的最新版本但凡不注日期的引用文献，其最新版本合用于本原则中华人民共和国安全生产法 中华人民共和国主席令第70号建设工程安全生产管理条例 国务院第393号令电网工程建设预算编制与计算原则国家发展和改革委员会发改办能源［］1808号安全色 GB2893—安全标志 GB2894—1996安全标志使用导则 GB16179—1996国家电网公司电力安全工作规程（线路部分） 国家电网安监[]664号国家电网公司电力安全工作规程（变电部分） 国家电网安监[]664号施工现场临时用电安全技术规范 JGJ46—建设施工现场环境与卫生原则 JBJ146—建筑施工高处作业安全技术规范 JBJ80—91国家电网公司基建安全管理规定国网基建[]1020号国家电网公司输变电工程施工危险点辨识及预备控措施国家电网基安［］50号国家电网公司电力建设工程施工安全监理管理措施 国家电网基建［］302号国家电网公司安全生产职责规范（试行） 国家电网安监［］513号国家电网公司安全生产工作奖惩规定 国家电网安监［］512号国家电网公司基建原则化管理规定国家电网基建［］299号（三）总则3.1 为贯彻“安全第一、避免为主、综合治理”的安全工作方针，进一步规范输变电工程建设现场安全文明施工管理，全面履行建设工程安全文明施工原则化工作，提高作业环境安全水平，保障从业人员安全与健康，保护环境倡导绿色施工，根据国家有关安全健康与环保的法律、法规和公司职业健康安全与环境管理体系有关规定， 结合输变电工程建设具体状况，制定本原则。
3.2 贯彻以人为本的理念，通过履行安全文明施工原则化工作，努力做到：安全管理制度化、安全设施原则化、现场布置条理化、机料摆放定置化、作业行为规范化、环境影响最小化，营造安全文明施工的良好氛围，发明良好的安全施工环境和作业条件3.3 本原则内容分强制性原则和推荐性原则，其中：第5、7、8节和附录A为强制性原则，其他为推荐性原则强制性原则在本原则合用范畴内的所有工程项目均须严格执行，推荐性原则在有条件的状况下应执行 （四）职责4.1 公司安全监察部是公司工程建设安全文明施工归口的管理部门 4.1.1负责制定安全文明施工原则化工作规定、原则及规定，持续改善安全文明施工管理 4.1.2负责监督、指引工程现场安全文明施工原则化工作，检查、评价工程现场安全文明施工管理水平 4.1.3 组织开展安全文明施工原则化工作经验交流活动 4.2工程项目部是安全文明施工的主体，负责安全文明施工原则化的具体实行 4.2.1根据本原则规定和业主项目部提出的本项目安全管理目的及安全文明施工总体规划，编制有针对性的工程项目安全文明施工实行细则，提交监理审核，并经业主项目部批准后实行。
项目安全文明施工实行细则一般应涉及安全文明施工目的管理、安全文明施工组织机构及职责、安全文明施工管理措施、现场安全文明施工规定及实行等重要内容，并应参照公司有关指引文献的规定编写 4.2.2 按规定配备合格的专（兼）职安全管理人员 4.2.3 建立健全安全文明施工的各项规章制度和操作规程 4.2.4 保证安全文明施工所需资金的投入，配备齐全、原则的安全设施安全文明施工措施补贴费应专款专用 4.2.5 开展危险点辨识及预控活动，编制有针对性的安全技术措施（方案） ，并保证措施（方案）的有效实行 4.2.6 按规定组织安全文明施工检查、 开展工程项目安全健康环境自评价工作，规范项目安全文明施工管理 4.2.7 对施工管理人员和施工作业人员按规定进行安全教育培训，特种作业人员须持证上岗 4.2.8 向施工作业人员提供合格的劳动保护及安全防护用品（用品） ，并监督其对的使用 4.2.9 严格工程专业分包、劳务分包及劳务用工（临时用工）的安全管理，并按有关规定进行管理 4.2.10 遵守环保的法律、法规，倡导绿色施工，减少施工对环境的影响和污染。
4.2.11 为施工现场从事危险作业的人员办理意外伤害保险 （五）安全文明设施原则施工作业现场应按规定配备使用原则化的安全文明施工设施安全文明设施须专人管理，定期进行性能检查、实验，保证在用设施原则、可靠5.1 安全围栏和临时提示栏：用于安全通道、重要设备保护、带电辨别界、高压实验等危险区域的区划 5.1.1 门形组装式安全围栏：合用于相对固定的安全通道、设备保护、危险场合等区域的划分和警戒 5.1.1.1 构造及形状：采用围栏组件与立杆组装方式，钢管红白油漆涂刷、间隔均匀，尺寸规范安全围栏的构造、形状及尺寸如图1所示5.1.1.2 使用规定：（1）安全围栏应与警告标志配合使用2）安全围栏应立于水平面上，平稳可靠3）带电设备的安全围栏应与带电设备保持安全距离，并可靠接地4）当安全围栏浮现构件焊缝开裂、破损、明显变形、严重锈蚀、油漆脱落等现象时，应经修整后方可使用5.1.2 钢管扣件组装式安全围栏：合用于相对固定的施工区域（材料站、加工区等）的划定、临空作业面（涉及坠落高度1.5m及以上的基坑）的护栏及直径不小于1m无盖板孔洞的围护 图2 钢管扣件组装式安全围栏的构造、形状示意5.1.2.1 构造及形状：采用钢管及扣件组装，其中立杆间距为2.0～2.5m，高度为1.05～1.2m（中间距地0.5～0.6m高处设一道横杆） ，杆件强度应满足安全规定，临空作业面应设立高180mm的挡脚板。
杆件红白油漆涂刷、间隔均匀，尺寸规范安全围栏的构造、形状如图2所示5.1.2.2 使用规定：安全围栏应与警告、提示标志配合使用，固定方式应稳定可靠，人员可接近部位水平杆突出部分不得超过100mm 5.1.3 提示遮栏：合用施工区域的划分与提示（如变电站内施工作业区、吊装作业区、电缆沟道及设备临时堆放区，以及线路施工作业区等的围护） 5.1.3.1 构造及形状：由立杆（高度1.05～1.2m）和提示绳（带）构成，安全提示遮栏的构造、形状如图3所示图3 安全提示遮栏的构造、形状示意5.1.3.2 使用规定：安全围栏应与警告、提示标志配合使用，固定方式根据现场实际状况采用，应稳定可靠 5.1.4 安全隔离网：合用施工区与带电设备区域的隔离 图4 安全隔离网的构造、形状示意5.1.4.1 构造及形状：采用立杆和隔离网构成，其中立杆跨度为2.0～2.5m，高度为1.05～1.5m，立杆应满足强度规定（场地狭窄地区宜选用绝缘材料） ，隔离网应采用绝缘材料安全隔离网的构造、形状如图4所示5.1.4.2 使用规定：安全围栏应与警告、提示标志配合使用，固定方式根据现场实际状况采用，应稳定可靠。
与带电区域设备的隔离围栏应留有足够的安全距离 5.2 所有施工作业安全防护用品（工作服除外） ，均宜从持有政府有关职能部门颁发生产许可证的专业制造厂家选购，且产品检查合格证、使用阐明书等技术保证资料应齐全 5.2.1 安全帽：用于作业人员头部防护使用规定：公司所属单位安全帽正前端帽沿上方应印有国家电网公司公司标志，并在背面加印所在单位公司名称及编号安全帽实行分色管理，同一工地不同单位员工所用安全帽应有明显的区别（文字或标记），如图5所示图5 安全帽分色管理示例5.2.2 工作服：应按劳动防护用品规定制作或采购5.2.2.1 工作服应具有透气、吸汗及防静电等特点，一般宜选用棉制品公司所属单位工作服应印制有国家电网公司标记和公司名称，如图6所示图6 工作服示例5.2.2.2 除焊工等有特殊着装规定的工种外，同一单位在同一施工现场的员工应统一着装 5.2.3 安全带：用于坠落高度2m及以上的高处作业使用规定：（1）按规定定期进行实验2）使用迈进行外观检查，做到高挂低用3）应存储在干燥、通风的仓库内，不准接触高温、明火、强酸和锋利的坚硬物体，也不容许长期暴晒4）高处作业宜使用全方位防冲击安全带，使用示意图如图7所示。
图7 安全带使用示意图5.2.4 攀登自锁器（含配套缆绳或轨道） ：用于避免高处作业人员在垂直攀登过程发生坠落伤害的全防护用品一般分为分绳索式攀登自锁器和轨道式攀登自锁器线路工程高塔（全高80m及以上）作业必须使用攀登自锁器，一般杆塔鼓励使用；220kV及以上变电工程作业人员上下时构架时必须使用攀登自锁器 5.2.4.1 绳索式攀登自锁器：构造形状、实物如图8所示，实际应用如图9所示（主绳一般安装在右侧，便于挪移自锁器）图8 绳索式自锁器实物示例图 图9 绳索式自锁器应用实示例图使用规定：（1）主绳设立：主绳应根据需要在设备构架（或塔材）吊装前设立好；主绳宜垂直设立或沿攀爬物设立，上下两端固定，在上下同一保护范畴内严禁有接头；主绳与设备构架（或杆塔）的间距应能满足自锁器灵活使用2）自锁器使用规定：自锁器的使用应按照产品技术规定进行；使用前应将自锁器压入主绳试拉，当猛拉圆环时应锁止灵活，待检查安全螺丝、保险等完好后，方可使用；安全绳和主绳严禁打结、绞结使用绳钩必须挂在安全带连接环上使用，一旦发现异常应立即停止使用严禁锋利、易燃、强腐蚀性以及带电物体接近自锁器及其主绳。
3）自锁器保管：自锁器应专人专用，不用时应妥善保管5.2.4.2 轨道式攀登自锁器构造形状、实物及应用如图10所示。
