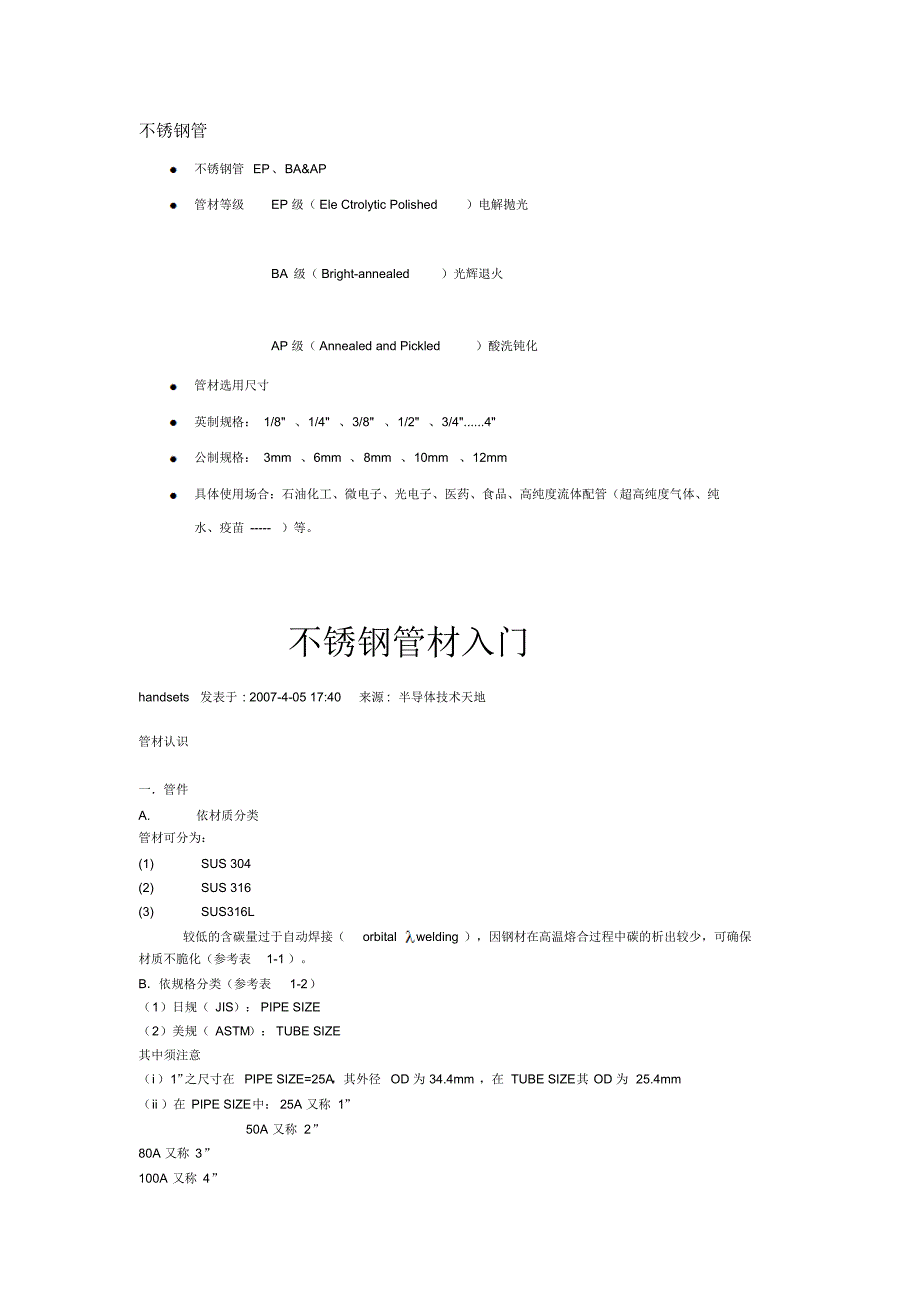

不锈钢管材入门handsets 发表于 : 2007-4-05 17:40 来源 : 半导体技术天地管材认识一．管件A. 依材质分类管材可分为：(1) SUS 304 (2) SUS 316 (3) SUS316L 较低的含碳量过于自动焊接（orbital welding ），因钢材在高温熔合过程中碳的析出较少，可确保材质不脆化（参考表1-1 ）B．依规格分类（参考表1-2）（1）日规（ JIS）： PIPE SIZE （2）美规（ ASTM）： TUBE SIZE 其中须注意（i）1” 之尺寸在 PIPE SIZE=25A ，其外径 OD 为 34.4mm ，在 TUBE SIZE其 OD 为 25.4mm （ii ）在 PIPE SIZE中： 25A 又称 1”50A 又称 2”80A 又称 3”100A 又称 4”不锈钢管不锈钢管 EP、BA&AP 管材等级EP 级（ Ele Ctrolytic Polished）电解抛光BA 级（ Bright-annealed ）光辉退火AP 级（ Annealed and Pickled ）酸洗钝化管材选用尺寸英制规格： 1/8“ 、1/4“ 、3/8“ 、1/2“ 、3/4“......4“ 公制规格： 3mm 、6mm 、8mm 、10mm、12mm 具体使用场合：石油化工、微电子、光电子、医药、食品、高纯度流体配管（超高纯度气体、纯水、疫苗 ----- ）等。
iii ）TUBE SIZE（一般使用在1“ 以下之 GAS 配管），常用尺寸为1/8” （一分）、 2/8“（二分）、 3/8”（三分）、 4/8“ （四分）、 5/8” （五分）、 6/8“ （六分）、 1”C．依表面处理方法分类：一般分为三种（I）AP 级（素管）：表面不做任何处理（II）BA 级：光辉烧钝（III）EP 级：电解抛光MP 级？注意：影响管子价格之因素为最重要之决定因素在表面处理之方法，其价格之高低顺序EP＞BA＞APD．依厚度来区分：一般厚度之规格有SCH5S 、SCH10S 、SCH20S 、SCH40S E．管材依制程可分（I）SINGLE MELT （II）DOUBLE MELT（目的在于降低管内杂质及增加腐蚀性）例：VIM+VAR（SUMKIN之专利代称）VIM—— VACUUM INDUCTION MELTING VAR—— VACUUM ARC REMELTING F．管材又可分为有缝、无缝二种二、管子的衔接（1）SWG（SWAGELOK ）（2）VCR （3）BUTT WELDING 对焊（4）锁牙（ SCREWED ）（5）FLANGE （法兰）（6）QUICK CONNECTOR （快速接头）三、管材之选用注意事项：（1）需考虑管内流体之性质（流量、压力、温度、腐蚀性质）（2）一般 BULK GAS （GN2、CDA、Ar、H2、O2），其中 GN2、CDA 选用 BA 级其余之 BULK GAS 及 APECIALTY GAS皆用 EP 级之管材，材质为SUS316L ，有时，业主亦因成本之考量GN2、CDA如用在PUMP之动力源，会考虑使用SUS304。
3）若使用 SUS304时，如为锁牙接管则厚度需为SCH10S以上4）VIM+VAR一般使用在腐蚀性较强之气体上，如：BCL3、WF6、CL2、HBr 等附表：一，同一样品测试Rmax、Rz、Ra 值之比较表（单位：um）SUMPLE NO. 内面Rmax Rz Ra 1 BA 1.82 1.62 0.39 2 BA 1.92 1.72 0.16 3 BA 2.52 1.72 0.32 4 EP 0.2 0.15 0.04 5 EP 0.45 0.24 0.07 6 EP 0.89 0.73 0.07 二， SUS316L 不锈钢管材质化学成分规格订定的目的：NO 化学成分 Wt/% JIS G4303 ASTM A269 目的1 C 0.030 （1）溶接时CARBON 酸化物污染防止（2）焊接时， CARBON，如被释出会污染管材Si 1.00 （！）非金属物（SiO2）的减低（ 2）溶接时品质提高Mn 2.00 （1）非金属物（ MoS）的减低（ 2）溶接时 Mn FUME的污染耐蚀性劣化防止S 0.030 （1）非金属（ MnS）的减低（ 2）溶接时品质提高AL （1）非金属（ Al2O3）的减低（ 2）溶接时品质提高N （1）放出 GAS量的减低O （1）非金属物生成的防止H （1）放出 GAS量的减低（2）PINHOLE发生的防止Ni 主要成分控制（1）溶接条件的安全性（2）溶接品质的担升Cr Mo 2.00~3.00 。
