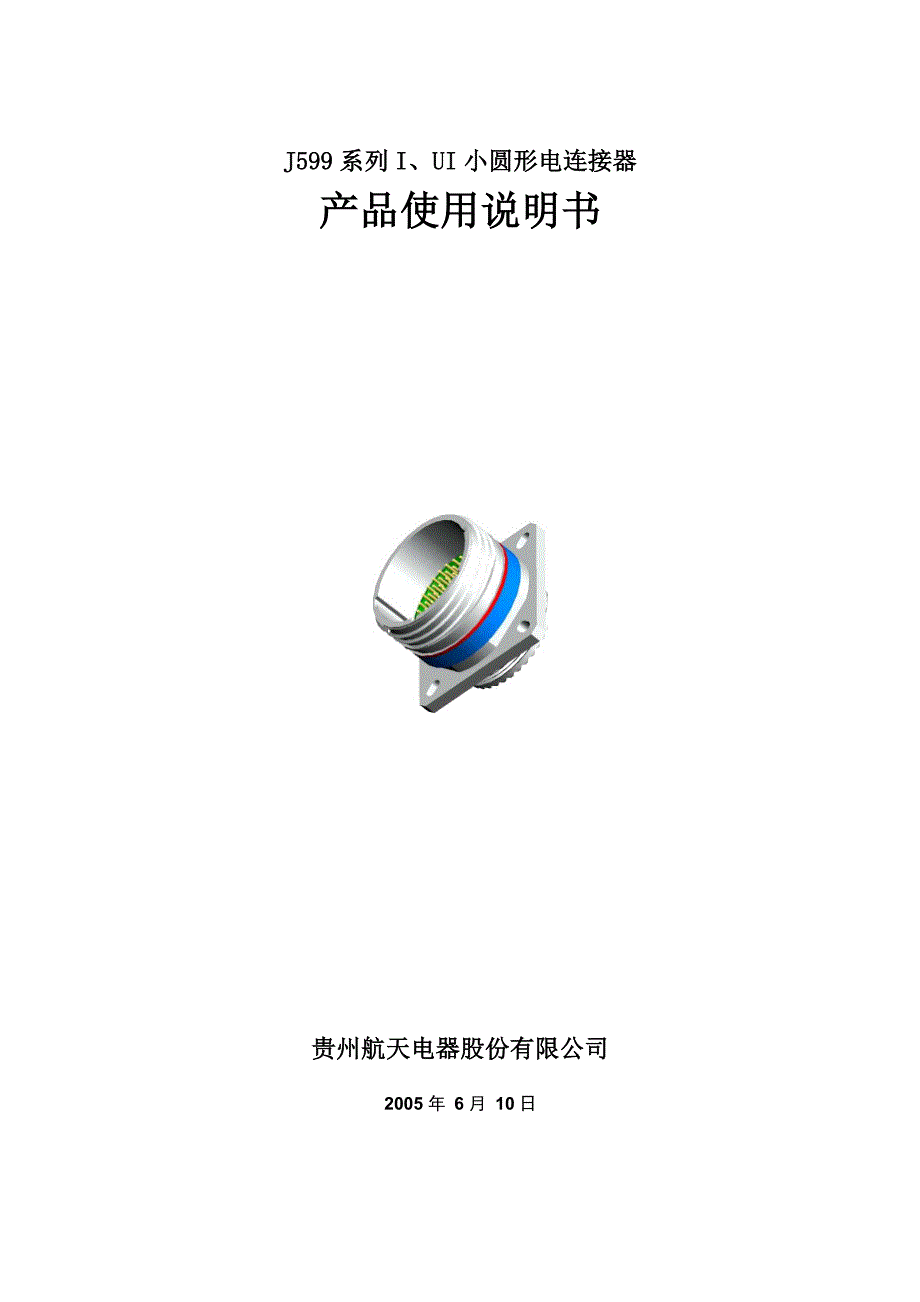

J599系列I、UI小圆形电连接器产品使用说明书贵州航天电器股份有限公司2005 年 6 月 10日J599系列I、UI小圆形电连接器产品使用说明书1 概述J599系列小圆形电连接器（以下简称连接器）满足GJB 599A—93《耐环境快速分离高密度小 圆形电连接器总规范》（等效美标MIL—DTL-38999）的要求本系列产品主要采用压接端接形式连接器接触件采用先进的、可靠性高的压接端接方式，可 用装卸工具装入绝缘安装板或从绝缘安装板中卸出，使用和维修方便产品特点1） 系列化、规格品种全2） 后送后取式压接型接触件3） 防斜插、防错插、防误插4） 接点密度高5） 良好的电磁干扰屏蔽效果6） 连接器具有很高的混装性7） 插合密封性8） 良好的抗振动冲击能力9） 良好的耐环境性能10） 标准化程度高适用范围J599 系列连接器具有技术含量高、品种规格齐全、结构紧凑、体积小、重量轻、接触件密度 高、可靠性高、抗振动冲击、耐湿、耐热、耐腐蚀及抗干扰等特点，可以满足用户的多种需求可 广泛用于航空、航天、电子、船舶、卫星、兵器、信息产业等各个领域中，用于各类信号传输、设 备间的电连通等1.3 产品分类本使用说明书包括的产品按系列产品连接方式分为：J599系列I产品，其结构为卡口连接防斜插结构。
J599系列III产品，其结构为三头自锁螺纹连接防斜插结构1.4 连接器的型号命名和接点排列系列III连接器型号命名主键/键槽定位：N、A、B、C、D、E 接触件类别：P插针、S插孔 绝缘安装板孔位排列壳体代号：A、B、C、D、E、F、G、H、J 类别（表面处理）：F、W 壳体型别：20、24、26主称代号主键/键槽定位：N、A、B、C、D 接触件类别：P插针、S插孔 绝缘安装板孔位排列表面处理：F、B 壳体号：09、11、13、15、17、19、21、23、25 类别：T、E壳体型别：JY27466、JY27467、JY27468、JY27656 主称代号2 结构特征系列III产品总体结构系列III产品主要对接互配的尺寸按照GJB599A系列III产品进行设计系列III产品的主要特点如下：a、插头座采用三头螺纹对接锁紧的形式；B、插头座尾端带有标准附件接口；c、 插头座通过五个键与槽达到防错插要求；d、 插头端带有防松机构与屏蔽簧片；e、 插针基座合件带有界面密封凸台，对接时保证接触件密封；f、 插座端带有周边密封圈，进行产品对接密封产品插头由外壳合件（包括簧片、外壳、螺套、动棘轮、静棘轮）、基座合件（包括上基座、下基座、封线体、撑簧圈）、塑料环、波形垫圈组成。
具体结构如图1所示产品插座由外壳、基座合件（包括上基座、下基座、封线体、撑簧圈、界面密封垫）、塑料环、周边密封圈组成具体结构如图2 所示图1 系列III插头结构示意图硏昭誌虽鮭捕 W-31.6 ±0.125图2 系列III插座结构示意图系列I产品总体结构系列I产品主要对接互配的尺寸按照GJB599A系列I产品进行设计系列I产品的主要特点如下：a、 插头座采用卡口连接对接锁紧的形式；b、 插头座尾端带有标准附件接口；c、 插头座通过五个键与槽达到防错插要求；d、插头端带有屏蔽簧片;e、 插针基座合件带有界面密封凸台，对接时保证接触件密封；f、 插座端带有周边密封圈，进行产品对接密封产品插头由外壳合件（包括簧片、外壳、弹性垫圈、挡圈）、基座合件（包括上基座、下基座、封 线体、撑簧圈）、塑料环、接触件组成具体结构如图3 所示产品插座由外壳合件（包括外壳、周 边密封圈）、基座合件（包括上基座、下基座、封线体、撑簧圈、界面密封垫）、塑料环、接触件组成 具体结构如图4 所示图3 系列I插头结构示意图图4 系列I插座结构示意图3 主要性能参数环境温度镀镉（W、B）： -65°c—+175°c；镀镍（F）： -65°C—+200°C；机械寿命500次插拔循环绝缘电阻常态下大于或等于5000MQ（500V DC）盐雾：W、B 类：500h；F 类：48h；接触件保持力#22D#20#16#12#844N67N111N111N111N接触件额定电流：#22D#20#16#125A13A23A电磁干扰屏蔽系列I： 100MHz至10GHz时，最小衰减达50dB；系列III： 100MHz至10GHz时，最小衰减达65dB；最小电啮合长度系列I：;系列III：:高温寿命系列III： 1000h4 尺寸系列III外形尺寸31.5max1卜-GFE单位为毫米壳体号091113151719212325E土F土G土H土图5 J599/20墙式法兰安装固定电连接器33.5maxF单位为毫米壳体号091113151719212325F土①A土图6 J599/24螺母安装固定电连接器单位为毫米壳体号091113151719212325©C31.00max _ : "Cmax图7 J599/26直式自由端电连接器系列III连接器安装板开孔尺寸J599/20连接器安装开孔尺寸单位为毫米壳体号09111315①dl①d2F土①H1719212325图8 J599/20连接器安装开孔尺寸J599/24连接器安装开孔尺寸单位为毫米壳体号091113151719212325①dF图9 J599/24连接器安装开孔尺寸系列I外形尺寸E单位为毫米壳体号091113151719212325E土R（基本尺寸图10 JY27466墙式法兰安装固定电连接器单位为毫米壳体号091113151719212325E土R（基本尺寸）ERIfc— -4图11 JY27656墙式法兰后安装固定电连接器31. -niax单自位为毫米壳体号091113151719212325F土D土图12 JY27468螺母安装固定电连接器单自位为毫米壳体号091113151719212325©C图13 JY27467直式自由端电连接器系列I连接器安装板开孔尺寸JY27466插座安装板开孔尺寸单位为毫米壳体号091113151719212325①d2531F图14 JY27466插座安装开孔尺寸JY27468插座安装板开孔尺寸单位为毫米壳体号091113151719212325①dF图15 JY27468插座安装开孔尺寸JY27656插座安装板开孔尺寸駄安装板.厚翻皿单位为毫米壳体号091113151719212325①dF图16 JY27656插座安装开孔尺寸5 使用和操作说明低频压接接触件连接器的使用和操作说明低频压接导线的选用用户使用的导线应符合表 1的规定。
表 1 压接导线的选用接触件规格12#16#20#22#导线线规号AWG1214161820202224222426导线截面积（mm2）32绝缘层外径（mm）剥线长L （mm）++++注：压接的导线必须是多股线，不允许使用单股线进行压接剥线用专用的剥线钳或采用热剥法，按图17的要求进行剥线，剥线长度按表1,应将导线绝缘皮剥 离干净,保证导线在剥线长度内芯线上无绝缘层残余物附着，且芯线不散乱、无损伤和断丝现象贮 存、搬运过程中要采取防止芯线散乱的措施图17 剥线示意图压接导线将剥好线的导线穿入压接接触件尾端的压接筒内，然后用符合GB9022规定的或专用的压接钳如 图18所示压接接触件尾端，并且保证压接后压接处的外径尺寸不超过压接筒的外径尺寸在压接操 作时应调整压接钳限位器，以保证压痕的正确位置，同时还应根据线径调节压痕深度，使其压接电 阻和耐轴向拉力符合表2的规定推荐使用的压接钳规格见表3表 2 压接电阻和耐轴向拉力线芯截面积(mm2)压接电阻W(mQ)耐轴向拉力三(N )1634516885138172206248300375450注：以上数据是压接导线为镀银或镀锡的多股铜芯导线时的指标。
表3推荐使用的压接钳规格接触件规格#22D#20#16#12美国标准压接钳代号M22520/2-01M22520/1-01插针定位器代号M22520/2-09M22520/1-04插孔定位器代号M22520/2-07M22520/1-04低频压接接触件的装入压接好导线的接触件,必须借助于装入工具将接触件装入产品:将压接好导线的接触件放入装入工具,然后手握装入工具的另一端和导线缓慢从绝缘体的后部送入绝缘体内相应孔位,直至不能在送 入为止，再反方向缓慢从绝缘体内退出装卸工具注意，送入和退出装卸工具时应使装卸工具垂直于绝缘体表面，以避免损伤或损坏绝缘体组件装卸工具的选用按表4 的规定用手轻拉导线,接触件在绝缘体组件里有少许上、下窜动,但接触件不退出方为装入到位。
