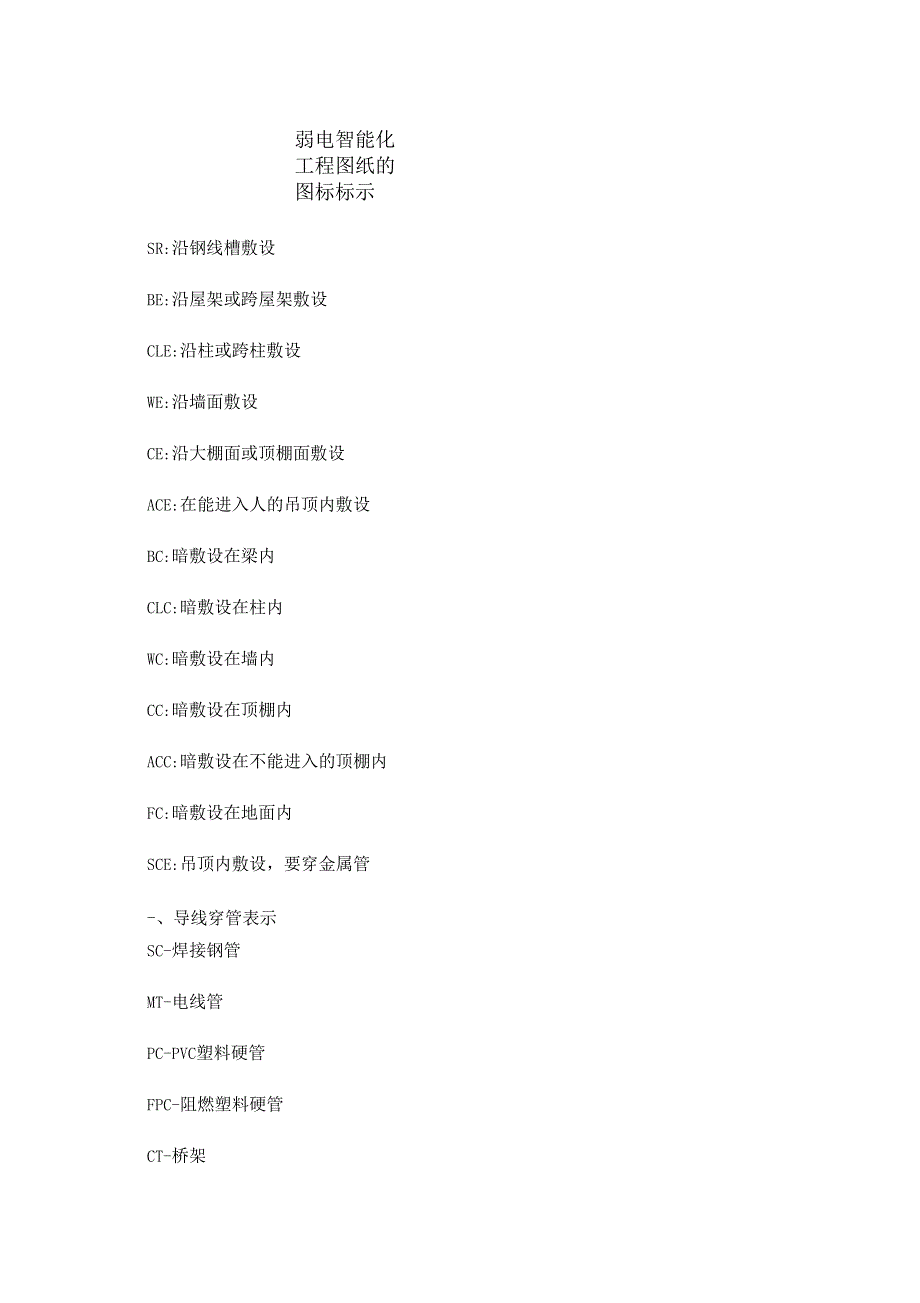

弱电智能化工程图纸的图标标示SR:沿钢线槽敷设BE:沿屋架或跨屋架敷设CLE:沿柱或跨柱敷设WE:沿墙面敷设CE:沿大棚面或顶棚面敷设ACE:在能进入人的吊顶内敷设BC:暗敷设在梁内CLC:暗敷设在柱内WC:暗敷设在墙内CC:暗敷设在顶棚内ACC:暗敷设在不能进入的顶棚内FC:暗敷设在地面内SCE:吊顶内敷设，要穿金属管-、导线穿管表示SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二、导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿大棚顶敷设CC-暗敷在大棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷入灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上沿钢线槽：SR沿屋架或跨屋架：BE沿柱或跨柱：CLE穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿大棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FCHSM8-63C/3PDTQ30-32/2P这两个应该是两种塑壳断路器的型号，HSM8-63C/3P适用于照明回路中，为3极开关，额定电流为63A(3联开关)DTQ30-32/2P也是塑壳断路器的一种，额定电流32A,2极开关四、另外还一部分安防产品图标。
也是图纸上经常看到的系统名称图标标记含义周界报警ZJ-xx-T(R)xx代表第xx对主动红外探测器，T代表发射器，R代表接收器电视监控DS-xxxx代表第xx只摄像机楼宇对讲LM-xxLM代表门口机，xx代表第xx单元门口机LS-xx-yyyyLS代表室内机，xx代表第xx单元，yyyy代表该单元yy层yy门号LW-xxLW代表围墙机，xx代表第xx号围墙机LG-xxLG代表管理机，xx代表第xx号管理机家庭报警JJ-xx-yyyyJJ代表报警键盘，xx代表单元号，yyyy代表该单元yy层yy门号JT-xx-yyyyJT代表红外探测器，xx代表单元号，yyyy代表该单元yy层yy门号JM-xx-yyyyJM代表门磁开关，xx代表单元号，yyyy代表该单元yy层yy门号JA-xx-yyyyJA代表紧急按钮，xx代表单元号，yyyy代表该单元yy层yy门号JQ-xx-yyyyJQ代表煤气探测器，xx代表单元号，yyyy代表该单元yy层yy门号JY-xx-yyyyJY代表烟感探测器，xx代表单元号，yyyy代表该单元yy层yy门号电子巡更DZ-xx-yyDZ代表巡更按钮，xx代表巡更路线，yy代表该路线第yy只巡更按钮。
门禁管理MJ-xx-yyMJ代表读卡器，xx代表单元号，yy代表该单元第yy号像益?公共广播GB-xx-yyGB代表音箱，xx代表分区号，yy代表该分区内音箱编号设备监控BA-DT-xxDT代表电梯监控，xx是单元楼编号BA-SX-xxSX代表水箱监控，xx是单元楼编号BA-SB-xxSB代表水泵监控，xx是水泵编号BA-ZM-xxZM代表照明监控，xx是回路编号BA-HK-xxHK代表航空障碍灯监控，xx是航空障碍灯数量编号BA-ZS-xxZS代表集水井监控，xx是集水井数量编号BA-DDC-xxDDC代表BA控制箱，xx是控制箱编号综合布线TD-xx-yy-zzTD代表数据信息点，xx代表单元楼号，yy代表楼层,zz代表房号TP-xx-yy-zzTP代表语音信息点，xx代表单元楼号，yy代表楼层，zz代表房号TV-xx-yy-zzTV代表电视插座，xx代表单元楼号，yy代表楼层，zz代表房号LAN-xx-yyLAN代表大对数电缆，xx是单元号，yy代表该单元大对数电缆数量编号FTTP-xx-yyFTTP代表光缆，xx是单元号，yy代表该单元光缆数量编号。
