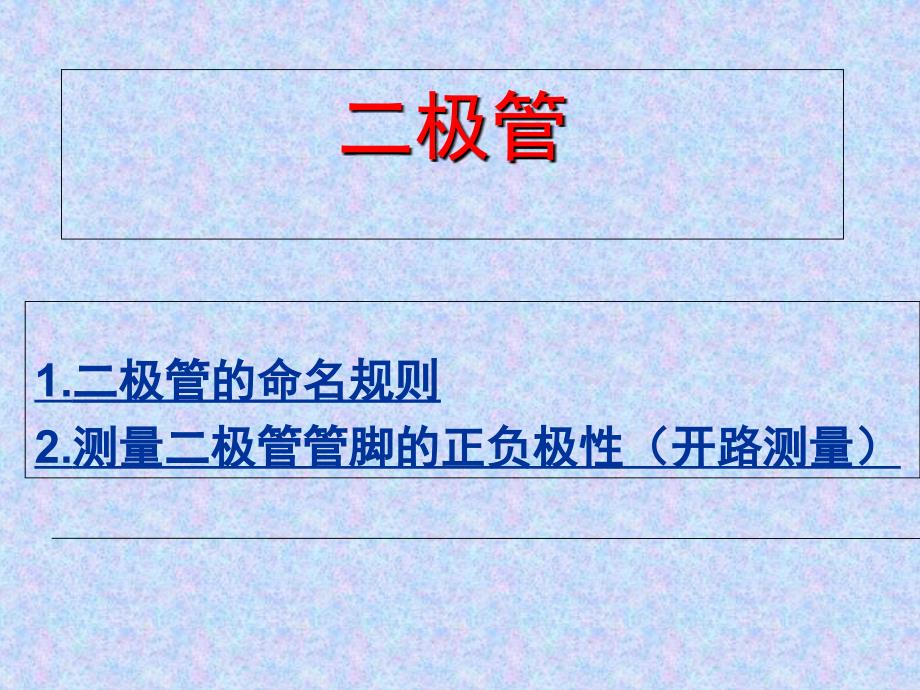

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,二极管,1.,二极管的命名规则,2.,测量二极管管脚的正负极性（开路测量）,二极管命名的中国标准,简介,第一部分：用数字“,2,”表示主称为二极管,第二部分：用字母表示二极管的材料与极性,第三部分：用字母表示二极管的类别,第四部分：用数字表示序号,第五部分：用字母表示二极管的规格,中国二极管命名的具体标准,第一部分,：主称,2,：二极管,第二部分,：材料与极性,A,：,N,型锗材料，,B,：,P,型锗材料，,C,：,N,型硅材料，,D,：,P,型硅材料,E,：化合物材料,第三部分：类别,P,：小信号管（普通管），,W,：电压调整管和电压基准管（稳压管），,N:,阻尼管，,Z,：整流管，,U,：光电管，,K,：开关管，,B,或,C,：变容管，,V,：混频检波管，,JP,：激光管，,S,：隧道管，,CM,：磁敏管，,H,：恒流管，,Y,：体效应管，,EF,：发光二级管第四部分：序号,用数字表示同一类产品序号,第五部分：规格,用字母表示产品规格,1.用万用表欧姆档判别二极管管脚极性,1.,两次都很小，二极管被击穿损坏,2.,两次都很大，二极管开路,以上是通常需要考虑的，当然还有些特殊情况,1.,两次都很小，比如某些稳压管的反向击穿电压很低，在测量它们时很可能会处于反向击穿状态（稳压二极管的正常工作状态），这时的二极管并没有损坏,2.,两次都很大，有些万用表电阻档的输出电压无法达到二极管的导通电压，这时的二极管处于正向死区并未导通。
比如数字表测量发光二极管，正反向都是开路当然这时二极管也没有损坏,用数字万用表PN结档判断二极管的好坏、极性,数字万用表原始显示：最高位1，代表无穷大，断,1、判断好坏,红和黑表笔各接一极，如果表滴滴响，则说明管子短路，坏；如果对换红黑表笔，两次测量时表盘显示都不变，是管子断路坏,2、判断极性,红黑表笔各接一极，显示变化为有限几位数字时，红表笔所接为P，黑表笔所接为N三极管,1、晶体管命名的国际标准,2、三极管管脚极性的辨别,第一部分,用字母表示器件使用的材料,A-,器件使用材料的禁带宽度,Eg=0.61.0eV,如锗,B-,器件使用材料的,Eg=1.01.3eV,如硅,C-,器件使用材料的,Eg1.3eV,如砷化镓,D-,器件使用材料的,Eg0.6eV,如锑化铟,E-,器件使用复合材料及光电池使用的材料,第二部分,用字母表示器件的类型及主要特征,A-,检波开关混频二极管、,B-,变容二极管、,C-,低频小功率三极管、,D-,低频大功率三极管、,E-,隧道二极管、,F-,高频小功率三极管、,G-,复合器件及其他器件、,H-,磁敏二极管、,K-,开放磁路中的霍尔元件、,L-,高频大功率三极管、,M-,封闭磁路中的霍尔元件、,P-,光敏器件、,Q-,发光器件、,R-,小功率晶闸管、,S-,小功率开关管、,T-,大功率晶闸管、,U-,大功率开关管、,X-,倍增二极管、,Y-,整流二极管、,Z-,稳压二极管。
第三部分,用数字或字母加数字表示登记号三位数字,-,代表通用半导体器件的登记序号、一个字母加二位数字,-,表示专用半导体器件的登记序号第四部分,用字母对同一类型号器件进行分档A,、,B,、,C,、,D,、,E-,表示同一型号的器件按某一参数进行分档的标志名字后缀,除四个基本部分外，有时还加后缀，以区别特性或进一步分类常见后缀如下：,1,、稳压二极管型号的后缀其后缀的第一部分是一个字母，表示稳定电压值的容许误差范围，字母,A,、,B,、,C,、,D,、,E,分别表示容许误差为,1%,、,2%,、,5%,、,10%,、,15%,；其后缀第二部分是数字，表示标称稳定电压的整数数值；后缀的第三部分是字母,V,，代表小数点，字母,V,之后的数字为稳压管标称稳定电压的小数值2,、整流二极管后缀是数字，表示器件的最大反向峰值耐压值，单位是伏特3,、晶闸管型号的后缀也是数字，通常标出最大反向峰值耐压值和最大反向关断电压中数值较小的那个电压值如：,BDX51-,表示,NPN,硅低频大功率三极管，,AF239S-,表示,PNP,锗高频小功率三极管三极管管脚开路辨别,一、判断PNP和NPN型,将万用表欧姆挡置 R 100 或Rlk 处,先假设三极管的某极为基极,并把黑表笔接在假设的基极上,将红表笔先后接在其余两个极上,如果两次测得的电阻值都很小(或约为几百欧至几千欧),则假设的基极是正确的,且被测三极管为 NPN 型管；同上,如果两次测得的电阻值都很大(约为几千欧至几十千欧),则假设的基极是正确的,且被测三极管为 PNP 型管。
如果两次测得的电阻值是一大一小,则原来假设的基极是错误的,这时必须重新假设另一电极为基极，再重复上述测试判断基极,对于NPN型三极管，用黑表笔接某一个电极，红表笔分别接另外两个电极，若测量结果阻值都较小，交换表笔后测量结果阻值都较大，则可断定第一次测量中黑表笔所接电极为基极；如果测量结果阻值一大一小，相差很大，则第一次测量中黑表笔接的不是基极，应更换其他电极重测判断e，c极,用万用表欧姆档,三极管基极确定后，通过交换表笔两次测量e、c极间的电阻，如果两次测量的结果应不相等，则其中测得电阻值较小的一次为红表笔接的是e极，黑表笔接的是c极,对于PNP型三极管，方法与NPN管类似，只是红、黑表笔的作用相反在测量e、c极间电阻时要注意，由于三极管的V(BR)CEO很小，很容易将发射结击穿用万用表hFE档,在已知晶体管基极，以及导电类型为,NPN,或,PNP,型后，将晶体管三个管脚插入相应导电类型对应的管脚插孔内，基极对准相应的基极（,b,）孔不变，另外两个管脚交替对准另两个插孔（,c,和,e,），观察,hFE,的读数hFE,值较大的一次，对应的插孔标注极性即为晶体管管脚极性（发射极和集电极）三极管管脚的在路辨别,先看型号，判断是NPN，还是PNP，,在断电状态下，再在路用二极管档判断基极的方法：,如果是NPN管,正反测量三个电极，,找到这样一个电极红表笔固定在这个脚时用黑表笔去碰另外两个脚，得到的结果有读数且相近,约500800之间，而用黑表笔固定在这个脚时，用黑表笔去碰另外两个脚，得到的结果都没读数,这个脚就是基极，,如果是PNP管其结果正好相反，也可以找到基极，,其它两个脚的判断如下方法：,将电路接通电源，用电压档测量不是基极的那两个脚。
NPN管，电压高（红表笔）的是集电极，低的（黑表笔）是发射极；,PNP管，电压低的（黑表笔）是，集电极，高的（红表笔）是发射极。
