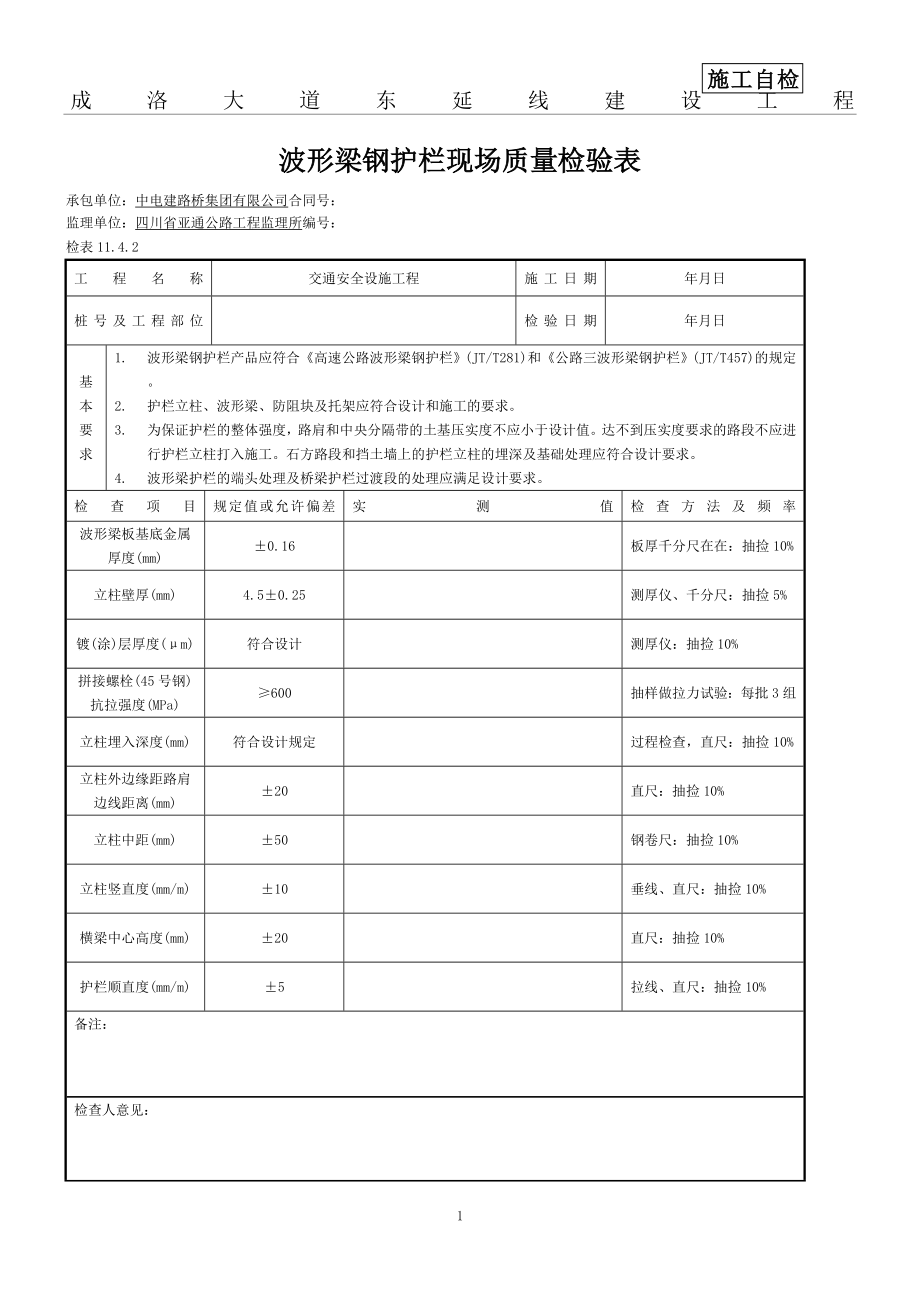

成洛大道东延线建设工程波形梁钢护栏现场质量检验表承包单位：中电建路桥集团有限公司合同号：监理单位：四川省亚通公路工程监理所编号：检表11.4.2工程名称交通安全设施工程施工日期年月日桩号及工程部位检验日期年月日基本要求1. 波形梁钢护栏产品应符合《高速公路波形梁钢护栏》(JT/T281)和《公路三波形梁钢护栏》(JT/T457)的规定2. 护栏立柱、波形梁、防阻块及托架应符合设计和施工的要求3. 为保证护栏的整体强度，路肩和中央分隔带的土基压实度不应小于设计值达不到压实度要求的路段不应进行护栏立柱打入施工石方路段和挡土墙上的护栏立柱的埋深及基础处理应符合设计要求4. 波形梁护栏的端头处理及桥梁护栏过渡段的处理应满足设计要求检查项目规定值或允许偏差实测值检查方法及频率波形梁板基底金属厚度(mm)±0.16板厚千分尺在在：抽捡10%立柱壁厚(mm)4.5±0.25测厚仪、千分尺：抽捡5%镀(涂)层厚度(μm)符合设计测厚仪：抽捡10%拼接螺栓(45号钢)抗拉强度(MPa)≥600抽样做拉力试验：每批3组立柱埋入深度(mm)符合设计规定过程检查，直尺：抽捡10%立柱外边缘距路肩边线距离(mm)±20直尺：抽捡10%立柱中距(mm)±50钢卷尺：抽捡10%立柱竖直度(mm/m)±10垂线、直尺：抽捡10%横梁中心高度(mm)±20直尺：抽捡10%护栏顺直度(mm/m)±5拉线、直尺：抽捡10%备注：检查人意见：质检负责人意见：成洛大道东延线建设工程波形梁钢护栏分项工程关键工序交验单承包单位：中电建路桥集团有限公司合同号：监理单位：四川省亚通公路工程监理所编号：监表：46工程名称交通安全设施工程施工日期年月日桩号及工程部位检验日期年月日检查项目规定值或允许偏差实测值或实测偏差值检查方法及频率波形梁板基底金属厚度(mm)±0.16板厚千分尺在在：抽捡10%立柱壁厚(mm)4.5±0.25测厚仪、千分尺：抽捡5%镀(涂)层厚度(μm)符合设计测厚仪：抽捡10%立柱竖直度(mm/m)±10垂线、直尺：抽捡10%横梁中心高度(mm)±20直尺：抽捡10%护栏顺直度(mm/m)±5拉线、直尺：抽捡10%附件：1、 工序检测记录或报告；2、 图像资料；3、 其他相关资料。
质检负责人意见：签字：日期：年月日现场监理意见：签字：日期：年月日专业监理意见：签字：日期：年月日说明：关键工序是指在分项工程中与《公路工程质量检验评定标准》（JTGF80）中涉及结构安全和使用功能的关键实测项目（即在标准中标有Δ的实测项目）相关的施工工序对工程完工后无法再进行检验的关键工序，在施工单位自检合格后监理工程师应进行检查验收，合格后予以签认5成洛大道东延线建设工程波形梁钢护栏现场质量检查记录表承包单位：中电建路桥集团有限公司合同号：监理单位：四川省亚通公路工程监理所合同号：第页共页交安记录表06起止桩号及工程部位：波形梁板数：立柱数量：1234567891011121314151617181920说明：1、本表使用时，“立柱埋入深度”检测项目应根据设计提供的埋入深度增设不同的分栏2、“工程部位”填左幅左侧、右幅右侧或中分带，如“K12+087-K12+856左幅左侧”检测段长度较短时，也可以几段填一张表；但应分别注明起止桩号及工程部位检查人：质检负责人：年月日。
