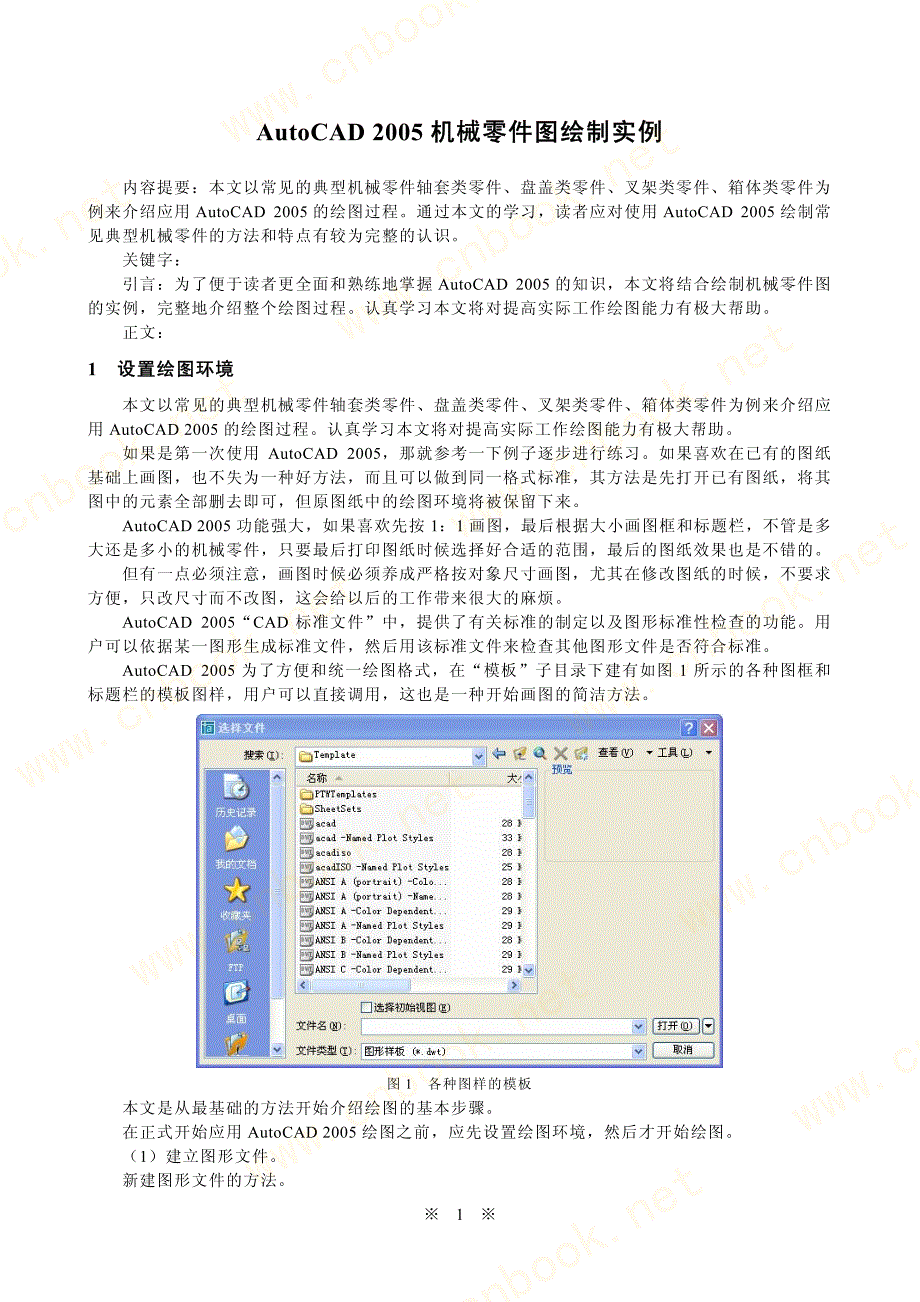

※ 1 ※ AutoCAD 2005 机械零件图绘制实例机械零件图绘制实例 内容提要：本文以常见的典型机械零件轴套类零件、盘盖类零件、叉架类零件、箱体类零件为 例来介绍应用 AutoCAD 2005 的绘图过程通过本文的学习，读者应对使用 AutoCAD 2005 绘制常 见典型机械零件的方法和特点有较为完整的认识 关键字： 引言：为了便于读者更全面和熟练地掌握 AutoCAD 2005 的知识，本文将结合绘制机械零件图 的实例，完整地介绍整个绘图过程认真学习本文将对提高实际工作绘图能力有极大帮助 正文： 1 设置绘图环境设置绘图环境 本文以常见的典型机械零件轴套类零件、盘盖类零件、叉架类零件、箱体类零件为例来介绍应 用 AutoCAD 2005 的绘图过程认真学习本文将对提高实际工作绘图能力有极大帮助 如果是第一次使用 AutoCAD 2005，那就参考一下例子逐步进行练习如果喜欢在已有的图纸 基础上画图，也不失为一种好方法，而且可以做到同一格式标准，其方法是先打开已有图纸，将其 图中的元素全部删去即可，但原图纸中的绘图环境将被保留下来 AutoCAD 2005 功能强大，如果喜欢先按 1：1 画图，最后根据大小画图框和标题栏，不管是多 大还是多小的机械零件，只要最后打印图纸时候选择好合适的范围，最后的图纸效果也是不错的。
但有一点必须注意，画图时候必须养成严格按对象尺寸画图，尤其在修改图纸的时候，不要求 方便，只改尺寸而不改图，这会给以后的工作带来很大的麻烦 AutoCAD 2005“CAD 标准文件”中，提供了有关标准的制定以及图形标准性检查的功能用 户可以依据某一图形生成标准文件，然后用该标准文件来检查其他图形文件是否符合标准 AutoCAD 2005 为了方便和统一绘图格式，在“模板”子目录下建有如图 1 所示的各种图框和 标题栏的模板图样，用户可以直接调用，这也是一种开始画图的简洁方法 图 1 各种图样的模板 本文是从最基础的方法开始介绍绘图的基本步骤 在正式开始应用 AutoCAD 2005 绘图之前，应先设置绘图环境，然后才开始绘图 （1）建立图形文件 新建图形文件的方法 ※ 2 ※ （2）绘图单位设定 本文的线性单位采用“十进制”和角度单位采用“度/分/秒” 单位精度为“0” （3）图幅及绘图比例设定 参照本书 4.5 节所介绍的方法，[例 4-4]：在“创建新图形”对话框中设置绘图范围设定如下： 图幅为 A4（297×210） ，比例为 1:1。
（4）图层的设定 见本书的 4.4 节绘制机械零件时通常设置如图 2 所示的 8 个图层设置的图层有：中心线 （CENTER） 、粗实线（THICK） 、细实线（THIN） 、文字（TEXT） 、标注尺寸（DIMENSION） 、虚 线（DASHED） 、双点划线（DIVIDE） 图 2 绘制零件的图层设置 （5）尺寸样式的设定 参见本书 11.2 节，创建尺寸标注样式 （6）字体样式的设定 参见本书 12.3 节，定义字体样式在作图过程中，还可对这些设置进行修改 2 轴套类零件的绘制轴套类零件的绘制 用一组视图表达零件时，首先要进行零件图的视图选择，也就是要求选用适当的表达方式完 整、清晰地表示出零件的结构形状 零件图视图选择的原则是：在对零件结构形状分析的基础上，首先，根据零件的工作位置或加 工位置，选择最能反映零件特征的视图作为主视图；然后再按完整、清晰地表示出这个零件选取其 他视图 选取其他视图时，应在完整、清晰地表示零件内外结构形状的前提下，尽量减少图形数量、以 方便画图和看图 下面以常见的轴套类零件、 盘盖类零件、 叉架类零件、 箱体类零件为例来介绍应用 AutoCAD 2005 的绘图过程。
轴套类零件的基本形状是同轴回转体，并且主要在车床上加工如图 3 所示的轴套，如图 4 所 示的轮轴，如图 5 所示的阀杆，都属于轴套类零件由于轴套类零件基本上是同轴回转体，因此采 用一个基本视图加上一系列直径尺寸，就能表达它的主要形状图 6 为轮轴零件图，图 7 为阀杆的 ※ 3 ※ 零件图 图 3 轴套 图 4 轮轴 图 5 阀杆 图 6 轮轴零件图 图 7 阀杆零件图 这里详细讲解使用 AutoCAD 2005 绘制图 8 所示的泵轴零件图为了便于加工时看图，轴线宜 水平放置对于轴上的销孔、键槽等，可以采用移出剖面这样，即表达了它们的形状，也便于标 注尺寸对于轴上的局部结构，如砂轮越程槽、螺纹退刀槽等，则可以采用局部放大图表达 图 8 泵轴零件图 如上所述，在完成绘图环境的设置后，即可正式开始绘图，具体步骤如下： 1. 设置图幅和绘图比例设置图幅和绘图比例 （1）在命令行中输入“MVSETUP” ，并按回车键。
（2）是否启用布局空间？[否（N）/是（Y）]：输入“N”并按回车键 （3）输入单位类型[科学（S）/小数（D）/工程（E）/建筑（A）/公制（M）]：输入“M”并 回车选择米制绘图单位 （4）输入比例因子：输入 1，并按回车键选用 1:1 的比例 （5）输入图纸宽度：输入 297，并按回车键确定图纸宽度为 297mm ※ 4 ※ （6）输入图纸高度：输入 210，并按回车键确定图纸高度为 210mm 其结果如图 9 所示 图 9 用 MVSETUP 命令设置图幅和绘图比例 2. 用“修改用“修改/分解（分解（X） ”炸开图框边界） ”炸开图框边界 绘制如图 10 所示的图框 图 10 绘制绘图框 （1）在命令行中输入“Explode”或使用“修改/分解（X） ” （2）在“选择对象： ”提示下，用鼠标选择周边框，命令行出现“找到一个”提示，回车 3. 用“偏移（用“偏移（S） ”命令绘制图框线） ”命令绘制图框线 （1）用“修改/偏移（S） ”将边框线偏移 10 和 5或直接在命令中输入“Offset” 。
（2）指定偏移距离或[通过（T）]：提示下输入“10” ※ 5 ※ （3）选择要偏移的对象或：用鼠标选择要偏移的直线 （4）指定点以确定偏移所在一侧：用鼠标选定偏移的一侧 （5）选择要偏移的对象或：按回车键即完成偏移 （6）重复上述步骤，使用偏移量 5，将周边框的上水平线、右边垂直线和底边水平线向内偏移 5mm （7）使用“修改/倒角（C） ”或“修改/圆角（F） ”或“修剪（T） ”命令，修剪边框，本例使用 “修改/倒角（C） ”命令 （8）选择“修改/倒角（C） ”命令，或直接在命令行中输入“Chamfer” （9） （ “修剪”模式）当前倒角距离 1=0.0000，距离 2=0.0000 （10）选择第一条直线或[多段线（P）/距离（D）/角度（A）/修剪（T）/方法（M）]：输入“D” 并回车 （11）指定第一倒角距离：输入 0 并按回车键 （12）指定第二倒角距离：输入 0 并按回车键，返回命令行 （13）直接回车或重新选择“修改/倒角（C） ”命令，或直接在命令行中输入“Chamfer” 鼠标光标变成小正方形，选择要修整的相临两直线中第一条直线，命令行提示： （14）选择第一条直线或[多段线（P）/距离（D）/角度（A）/修剪（T）/方法（M）]：用鼠标 选择第一条直线。
（15）选择第二条直线：用鼠标选择第二条直线 按上述提示依次选择要修整的两直线，即可完成四个直角的修整，得到图 10 所示的绘图框 或者是使用“直线”命令绘制绘图框，其方法如下： 1）绘制外框 （1）在命令行中输入画线命令“Line”或“L” ，按回车键 （2）指定第一点：输入 0,0 （3）指定下一点或[放弃（U）]：输入 0,210 （4）指定下一点或[放弃（U）]：输入 297,210 （5）指定下一点或[放弃（U）]：输入 297,0 （6）指定下一点或[放弃（U）]：输入“c” ，闭合绘图框 2）绘制内框 （1）在命令行中输入画线命令“Line”或“L”，按回车键 （2）指定第一点：输入 10,5 （3）指定下一点或[放弃（U）]：输入 10,205 （4）指定下一点或[放弃（U）]：输入 292,205 （5）指定下一点或[放弃（U）]：输入 292,5 （6）指定下一点或[放弃（U）]：输入“c” ，闭合绘图框 4. 插入标题栏插入标题栏 （1）使用“插入/块”或工具栏按钮打开插入图块对话框，如图 11 所示 图 11 “插入”图块对话框 ※ 6 ※ （2）在“名称（N）：”列表框中输入标题栏图块名称 Head.dwg。
（3）选择“分解”，炸开图块 （4）按“确定”按钮，进入绘图区 （5）指定插入点或[比例（S）/X/Y/Z/旋转（R）/预览比例（PS）/PX/PY/PZ/预览旋转（PR）]： 用鼠标选择绘图框的右下角 （6）输入 X 比例因子，指定对角点，或者在“[角点（C）/XYZ]：”提示下，输入 1 或直 接回车 （7）指定旋转角度：输入“0”或直接按回车键 （8）使用“修改/文字…”命令将“图名”改为“泵轴”，将“图号”改为“图 01”在“比例” 和“数量”栏的右栏中填入相应的比例“1:1”和数量“1”，其他栏目也可以填入相应的文字。
