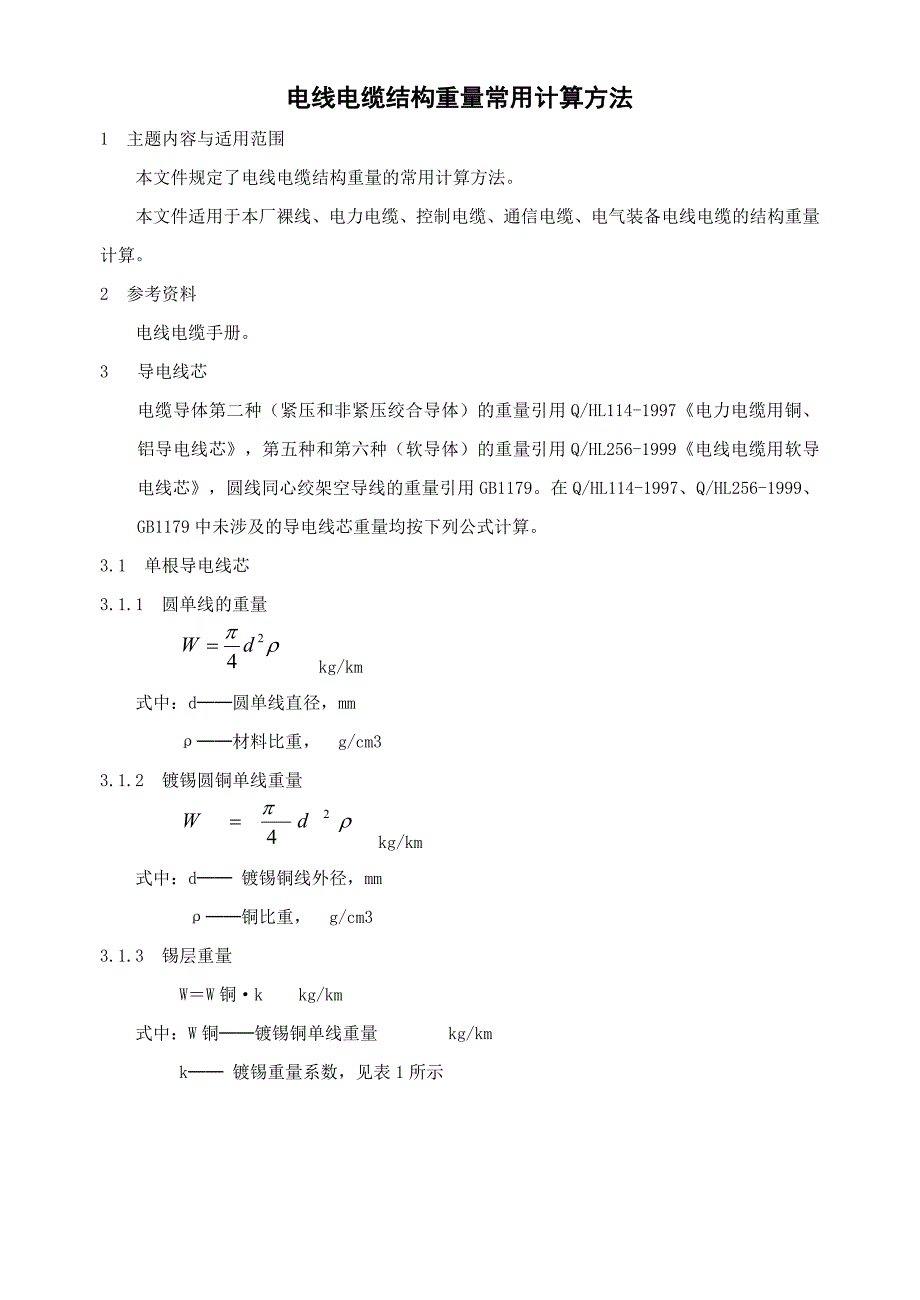

电线电缆结构重量常用计算方法1 主题内容与适用范围 本文件规定了电线电缆结构重量的常用计算方法 本文件适用于本厂裸线、电力电缆、控制电缆、通信电缆、电气装备电线电缆的结构重量计算2 参考资料 电线电缆手册3 导电线芯电缆导体第二种（紧压和非紧压绞合导体）的重量引用Q/HL114-1997《电力电缆用铜、铝导电线芯》，第五种和第六种（软导体）的重量引用Q/HL256-1999《电线电缆用软导电线芯》，圆线同心绞架空导线的重量引用GB1179在Q/HL114-1997、Q/HL256-1999、GB1179中未涉及的导电线芯重量均按下列公式计算3.1 单根导电线芯3.1.1 圆单线的重量 kg/km 式中：d──圆单线直径，mm ρ──材料比重， g/cm33.1.2 镀锡圆铜单线重量 kg/km 式中：d── 镀锡铜线外径，mm ρ──铜比重， g/cm3 3.1.3 锡层重量 W＝W铜·k kg/km 式中：W铜──镀锡铜单线重量 kg/km k── 镀锡重量系数，见表1所示 表1 镀锡层的重量系数(k值)铜线直径(mm)重量系数铜线直径(mm) 重量系数0.08～0.090.10～0.120.13～0.150.16～0.190.20～0.240.25～0.290.30～0.340.35～0.390.40～0.470.06780.05250.04530.03660.03040.02680.02400.02200.02020.48～0.540.55～0.730.74～0.840.85～0.950.96～1.351.36～1.670.68～2.000.01～3.513.52及以上0.01980.0180.0160.0150.0140.0120.0100.0090.008 3.2 铝绞线、钢芯铝绞线及扩径导线重量3.2.1 铝绞线重量 kg/km 式中:d──铝单线直径，mm ρ──铝的比重，g/cm3 C──绞合常数，其值见表2表2 铝绞线的绞合常数绞线中的单线根数绞合常数71937617.09119.3437.7462.35 3.2.2 钢芯铝绞线重量 kg/km 式中：W1、W2──分别为钢芯重量和铝线重量，kg/km d1、d2──分别为单根钢丝直径和单根铝线直径，mm ρ1、ρ2──分别为钢丝和铝的比重，g/cm3 C1、C2──分别为钢芯和铝线绞合常数，其值见表3 表3 钢芯铝绞线的绞合常数结 构绞合常数铝钢铝钢6712182426303042454854541771777197777196.0917.11712.2618.3424.5026.5630.6730.6742.9045.9849.0655.2355.231.0007.0327.0321.0007.0327.0327.03219.157.0327.0327.0327.03219.153.2.3扩径绞线重量3.2.3.1扩径钢芯铝绞线的重量 kg/km式中:Z0——钢线根数d0——钢丝直径，mmZ1、Z2…Zn——分别为第一层、第二层…最外层铝单线根数d1、d2…dn——分别为第一层、第二层…最外层铝单线直径，mmKm钢、Km铝——分别为钢线部分及铝线部分的平均绞入系数3.2.3.2空心扩径绞线的重量W=W支+W铝+W钢 kg/km式中：W支——中心支撑物重量，kg/kmW铝——铝线重量，kg/km W钢——钢线重量，kg/km3.3 普通绞线重量 kg/km 式中:di──第i层的单线直径，mm Zi──第i层的单线根数 ρ──材料比重，g/cm3 ki──第i层的绞入系数 i＝0表示中心层；n──绞线的层数3.3.1 ki的计算步骤3.3.1.1根据第i层的单线根数Zi(相当于表中的外层根数)，查表4得到对应于Zi的D/D’值。
表4 绞线外层单线根数与D/D’的关系外层根数D/D’外层根数D/D’外层根数D/D’23456～7 891011～1221.861.711.591.501.441.371.331.32 13～1415～16 17～1920212223～2425～2728～301.291.271.251.241.231.211.201.19 1.1831～3334～37 38～4849～5657～6162～6491～1271.171.161.141.131.121.111.103.3.1.2根据已知的实际节径比Mi值， 由Mi’＝Mi×D/D’计算出Mi’3.3.1.3根据Mi’查表5得到对应于Mi’的ki值 3.3.2实际节径比Mi的取值规定3.3.2.1产品标准或工艺文件中对第i层的节径比若规定有上、 下限则取中间值作为Mi值3.3.2.2产品标准或工艺文件中， 对第i层的节径比若只有上限值，则按上限值减去4作为Mi值 表5 理论节径比M’与绞入系数K的关系不同M’时的k值不同M’时的k值不同M’时的k值M’KM’KM’K1010.25 10.5 10.75 11.0 11.25 11.511.751212.2512.512.751313.2513.513.751414.2514.51.048 1.0461.0441.041.0391.0371.0361.0341.0331.0321.0311.0301.0291.0281.0271.0261.0251.0241.02314.751515.51616.51717.51818.5192021222324252627281.0221.0211.021.0191.0181.0171.0161.0151.0141.0131.0121.0111.011.00931.00881.00791.00731.00681.0063293031 32 33 343536～4041～5051～60 61～70 71～80 81～90 91～100 101～110111～127127以上1.00591.00551.00511.00481.0045 1.00431.0041.0038 1.00271.00161.00121.00091.00071.00061.000441.000351.000303.4紧压圆形、扇形线芯重量 kg/km式中:d──单线直径， mm Z──单线根数， U──平均绞入系数与紧压延伸系数之比，取0.98 ρ──材料比重， g/cm33.5束线重量 kg/km 式中:d──单线直径， mm； Z──单线根数 k──束线的绞入系数，按3·3·1计算 ρ──材料比重， g/cm33.6 复绞线重量 kg/km 式中:W股i──第i层中绞线或束线的股线重量，kg/km 可按本文件3·3或3·6条的计算方法求得 Z股i──第i层中复绞线的股线数 ki──第i层复绞线的绞入参数，按本文件3.3.1求得。
3.7高压充油电缆螺旋管式线芯重量 W＝W螺＋W铜 kg/km 式中:W螺──螺旋管重量，kg/km，计算方法见6.2； W铜──铜线重量，kg/km，计算方法见3.33.8多芯电缆导体重量 W＝W单Nk kg/km 式中:W单──单芯导体重量，kg/km, 见Q/HL114—1997或按本文件第3.1, 3.3, 3.4, 3.5, 3.6, 3.7条求得 N──电缆芯数 k──成缆绞入系数，按产品标准或工艺文件中规定的成缆节距倍比的下限值查表5得4 绝缘层4.1单根实心导体绝缘层重量 W＝π(d＋t)tρ 式中:d──导体直径，mm; t──绝缘层厚度，mm; ρ──材料比重， g/cm34.2单根绞合导体挤包绝缘4.2.1挤管方式绝缘层重量 按4.1求得4.2.2 挤压方式绝缘层重量 W＝[π(D＋t)t＋S隙k1]ρ kg/km 式中:D──线芯直径，mm t──绝缘层厚度，mm S隙──绞合线芯绝缘嵌隙面积，见表6、表7 k1──绞线外层绞入系数，按3.3.1求得 ρ──材料比重，g/cm34.2.3复绞线挤包绝缘层重量 W＝[π(D＋t)t＋S隙k1]ρ kg/km 式中:D──线芯直径，mm t──绝缘层厚度，mm S隙──复绞线芯绝缘嵌隙面积，mm2,见表8 k1──复绞线外层绞入系数，按3·3·1求得 ρ──材料比重，g/cm3。
4.2.4扇形紧压线芯挤包绝缘层重量 W＝π(D相＋t)tρ kg/km 式中:D相──相当圆直径，mm t──绝缘层厚度，mm ρ──材料比重，g/cm34.2.5有包带的绞合线芯挤包绝缘层重量 有包带的绞合线芯绝缘嵌隙面积忽略不计，绝缘层重量按4.1计算4.2.6带状绕包绝缘层重量 kg/km 式中:D──导电线芯直径或相当圆直径，mm； t──绝缘层标称厚度，mm； ρ──材料比重，g/cm3； k──重叠或间隙宽(e)与带宽(b)的比值，重叠绕包采用(1－k)，间隙绕包采用(1＋k)，k。
