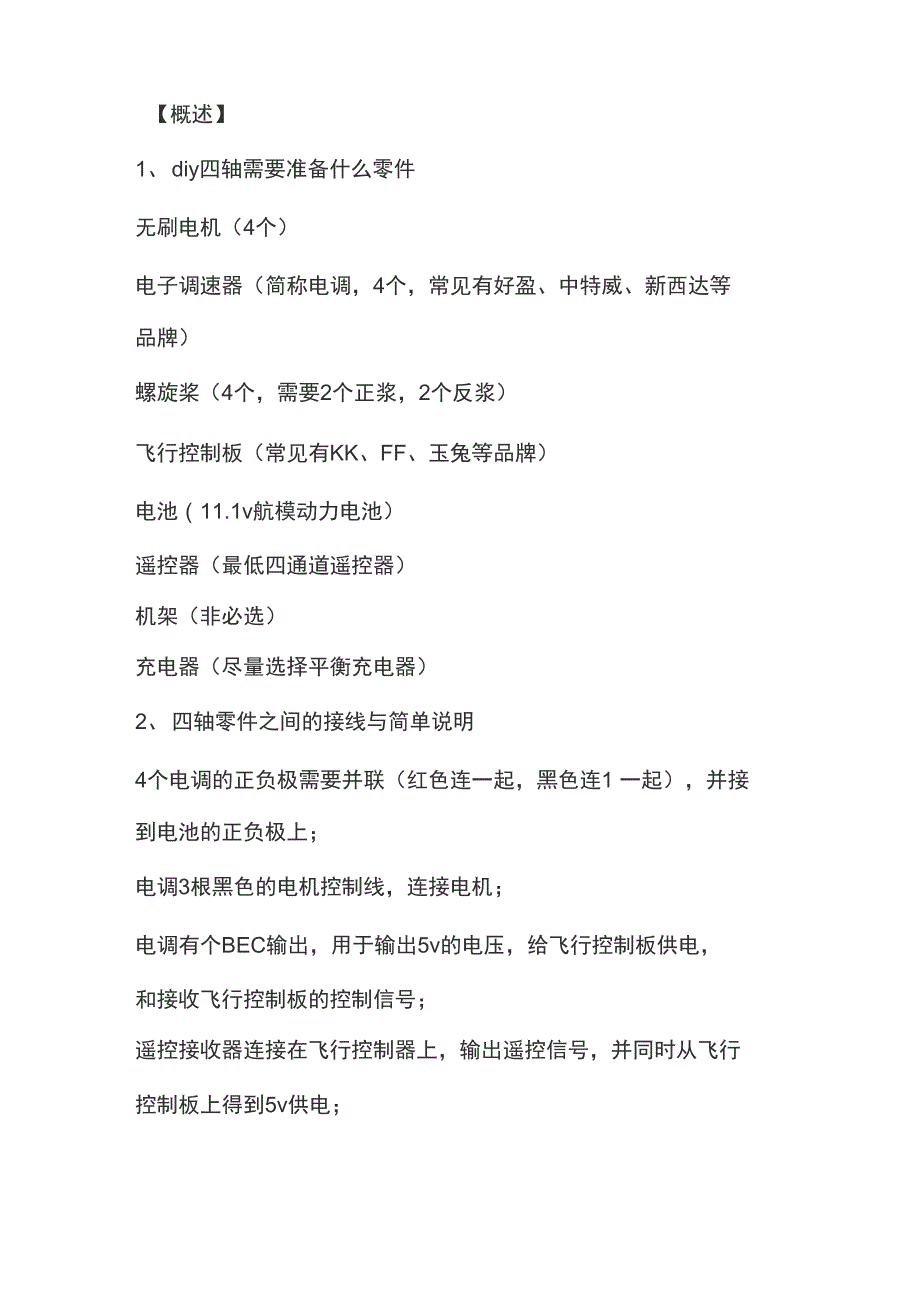

概述】1、 diy四轴需要准备什么零件无刷电机（4个）电子调速器（简称电调，4个，常见有好盈、中特威、新西达等品牌）螺旋桨（4个，需要2个正浆，2个反浆）飞行控制板（常见有KK、FF、玉兔等品牌）电池（11.1v航模动力电池）遥控器（最低四通道遥控器）机架（非必选）充电器（尽量选择平衡充电器）2、 四轴零件之间的接线与简单说明4个电调的正负极需要并联（红色连一起，黑色连1 一起），并接到电池的正负极上；电调3根黑色的电机控制线，连接电机；电调有个BEC输出，用于输出5v的电压，给飞行控制板供电，和接收飞行控制板的控制信号；遥控接收器连接在飞行控制器上，输出遥控信号，并同时从飞行控制板上得到5v供电；【基本原理与名词解释】1、遥控器篇什么是通道？通道就是可以遥控器控制的动作路数上匕如遥控器只能控制四轴 上下飞，那么就是1个通道但四轴在控制过程中需要控制的动 作路数有：上下、左右、前后、旋转所以最低得4通道遥控器如果想以后玩航拍这些就需要更多通 道的遥控器了什么是日本手、美国手？遥控器上油门的位置在右边是日本手、在左边是美国手，所谓遥 控器油门，在四轴飞行器当中控制供电电流大小，电流大，电动 机转得快，飞得高、力量大。
反之同理判断遥控器的油门很简 单，遥控器2个摇杆当中，上下板动后不自动回到中间的那个就 是油门摇杆2、飞行控制板篇一般简称飞控就是这个东西了飞控的用途？如果没有飞控板，四轴飞行器就会因为安装、外界干扰、零件之 间的不一致型等原因形成飞行力量不平衡，后果就是左右、上下 的胡乱翻滚，根本无法飞行，飞控板的作用就是通过飞控板上的 陀螺仪，对四轴飞行状态进行快速调整（都是瞬间的事，不要妄 想用人肉完成），如发现右边力量大，向左倾斜，那么就减弱右 边电流输出，电机变慢，升力变小，自然就不再向左倾斜什么是x模式和+模式？ 购买飞控的时候老板都要问这个问题，刷买什么模式的，以上就 是区别X模式要难飞一点，但动作更灵活模式要好飞一点，动作灵 活差一点，所以适合初学者特别注意，X模式和+模式的飞控安装是不同的（我只有kk飞控 板，所以只能讲kk飞控）如果飞控板安装错误，会剧烈的晃动，根本无法飞选什么飞控好？个人意见初学的先来个kk飞控吧，最便宜，尝个鲜够用了电调篇为什么需要电调？电调的作用就是将飞控板的控制信号，转变为电流的大小，以控 制电机的转速因为电机的电流是很大的，通常每个电机正常工作时，平均有3a 左右的电流，如果没有电调的存在，飞控板根本无法承受这样大 的电流（另外也没驱动无刷电机的功能）同时电调在四轴当中还充当了电压变化器的作用，将11・1v的电 压变为5v为飞控板和遥控器供电。
买多大的电调？电调都会标上多少A，女如20a，40a这个数字就是电调能够提供 的电流大电流的电调可以兼容用在小电流的地方小电流电调 不能超标使用根据我简单测试，常见新西达2212加1045浆最大电机电流有可 能达到了5a，为了保险起见，建议这样配置用30a或40a电调（大家用20a电调的也多），说买大一点，以后还可以用到其他 地方去四轴专用电调是什么意思？因为四轴飞行要求，电调快速响应，而电调有快速响应和慢速响 应的区别，所以四轴需要快速响应的电调其实大多数常见电调是可以编程的，能通过编程来设置响应速 度所以其实并没有什么专用一说电调编程什么意思？首先要说明电调是有很多功能模式的，选择这个功能就是对电调 编程编程的途径可以直接将电调连接至遥控接收机的油门输出通道（通常是3通道），安说明书，在遥控器上通过搬动摇杆进行设置， 这个方法比较麻烦，但节约另外，还可以通过厂家的编程卡来 进行设置（需要单独购买），方法简单，无需接遥控器为了保险，一定要将购买的电调设置一致，否则容易难于控制 如：电调的启动模式不一样，那么有些都转很快了，有些还很慢， 这就有问题了注：通过遥控器进行设置电调，一定要接上电机，因为说明书上 说的“滴滴”类的声音，是通过电机发出来的。
我开始就是因为 没有接电机，还疑惑怎么没声音，以为坏了无刷电机与螺旋桨篇电机分为有刷电机和无刷电机，不要买错了，无刷是四轴的主流 它力气大，耐用电机的型号含义？经常看人说什么2212电机，2018电机等等，到底是什么意思 呢？这其实电机的尺寸不管什么牌子的电机，具体都要对应4位这类数字，其中前面2 位是电机转子的直径，后面2位是电机转子的高度注意，不是 外壳哦简单来说，前面2位越大，电机越肥，后面2位越大，电机越高又高又大的电机，功率就更大，适合做大四轴通常2212电机 是最常见的配置了什么是电机kv值？每个无刷电机都会标准多少kv值，这个kv是外加1v电压对应 的每分钟空转转速，例如：1000kv电机，外加1v电压，电机空 转时每分钟转1000转，外加2v电压，电机空转就2000转了桨的型号含义？同电机类似，桨也有啥1045,7040这些4位数字，前面2位代表桨 的直径（单位：英寸1英寸=254毫米）后面2位是桨的角度什么是正反桨，为什么需要它？ 四轴飞行为了抵消螺旋桨的自旋，相隔的桨旋转方向是不一样 的，所以需要正反桨正反桨的风都向下吹适合顺时针旋转的 叫正浆、适合逆时针旋转的是反浆。
安装的时候，一定记得无论 正反桨，有字的一面是向上的（桨叶圆润的一面要和电机旋转方 向一致）电机与螺旋桨的搭配这是非常复杂的问题，我自己也在研究当中，所以建议采用大家 常见的配置吧，但原理这里可以阐述一下螺旋桨越大，升力就越大，但对应需要更大的力量来驱动；螺旋桨转速越高，升力越大；电机的kv越小，转动力量就越大；综上所述，大螺旋桨就需要用低kv电机，小螺旋桨就需要高kv 电机（因为需要用转速来弥补升力不足）如果高kv带大桨，力量不够，那么就很困难，实际还是低俗运 转，电机和电调很容易烧掉如果低kv带小桨，完全没有问题，但升力不够，可能造成无法 起飞例如：常用1000kv电机，配10寸左右的桨电池和充电器篇为什么要选锂电池？同样电池容量锂电最轻，起飞效率最高电池的多少mah时什么意思？表示电池容量，如lOOOmah电池，如果以1000ma放电，可持 续放电1小时如果以500mh放电，可以持续放电2小时电池后面的2s，3s，4s什么意思？代表锂电池的节数，锂电池1节标准电压为3.7v，那么2s电池， 就是代表有2个3.7v电池在里面，电压为7.4v电池后面多少c 是什么意思？代表电池放电能力，这是普通锂电池和动力锂电池最重要区别， 动力锂电池需要很大电流放电，这个放电能力就是C来表示的。
如lOOOmah电池标准为5c，那么用5x1000mah，得出电池可 以以5000mh的电流强度放电这很重要，如果用低c的电池，大电流放电，电池会迅速损坏， 甚至自燃多少c快充是什么意思？这个与上面的c 一样，只是将放电变成了充电，如lOOOmah电 池，2c快充，就代表可以用2OOOma的电流来充电所以千万 不要图快冒然用大电流，超过规定参数充电，电池很容易损坏怎么配电池？这与选择的电机、螺旋桨，想要的飞行时间相关容量越大，c越高，s越多，电池越重；基本原理是用大桨，因为整体搭配下来功率咼，自身升力大，为 了保证可玩时间，可选高容量，高c, 3s以上电池最低建议 1500mah , 20c , 3s小四轴，因为自身升力有限，整体功率也不高，就可以考虑小容 量，小c，3s以下电池没玩过，不做建议）平衡充电什么意思如3s电池，内部是3个锂电池，因为制造工艺原因，没办法保证 每个电池完全一致，充电放电特性都有差异,电池串联的情况下， 就容易照常某些放电过度或充电过度，充电不饱满等，所以解决 办法是分别对内部单节电池充电动力锂电都有2组线，1组是输 出线（2根），1组是单节锂电引出线（与s数有关），充电时按说 明书，都插入充电器内，就可以进行平衡充电了。
机架篇机架的轴长短有没有规定？理论上讲，只要4个螺旋桨不打架就可以了，但要考虑到，螺旋 桨之间因为旋转产生的乱流互相影响，建议还是不要太近，否则 影响效率这也是为什么四轴用2叶螺旋桨比用3叶螺旋桨多的 原因之一（3叶的还有个缺点，平衡不好做）【实战调试】安装好四轴以后是需要做一些准备工作的，这里以我用过的kk 飞控为例Kk飞控的连接飞控解锁飞控接上电不是马上可以起飞的,这是安全设计，斤以需要解锁飞控设置略，很多攻略了）通上电，飞控板上的灯是不亮的，只有电调发出的滴滴声，将油 门打到最低（注意油门方向，需要实现确定是设置的向上为最低， 还是向下为最低），然后方向舵向右板到底，飞控板的灯就会亮， 电调也不会再继续发声，说明准备好起飞了螺旋桨的安装调试完毕，最后安装螺旋桨，安装好后，第一件事是拿手上，轻 加油门，看看是否风都往下吹，电机的旋转是否是 正转和反转 间隔的如果剧烈抖动，并且升力很小，就应该是正反浆没有安 装对交换一下如果旋转方向不是间隔的，就需要将电调和 电机的连接线1和3，交换一下，进行旋转方向校正次序为， 先方向，后螺旋桨注意电池过放电调是可以设置电池低压保护的，旦尽量不要等电调保护的时候 才充电，这样可以延长使用寿命。
我怎么知道能正常起飞？一切准备完毕，怎么知道可以试飞了呢，我个人建议为了避免匆 忙上马，秒炸先拿手上试飞比较好，但要注意离身体距离 拿手上通电，加油门，如果一切正常，四轴是 不会大幅度的晃动的，而是比较平稳还可以故意左右晃动一下，会感觉到四轴 保持平衡的反力量，只要达到这个效果，就基本达到了试飞的条 件kk飞控我复位了好几次，只要没有意外，是基本都能成功 的试飞场地建议选草坪，这样的不容甩坏XCopter£扛型中 1］記戢gu啦仪曲bMii(EK^站抚电词町Mj(ESCs>n^n'iijywhitafsign.i}./方向陌丫“理® e g»in 螺朋节■阳曲叫毗俯却陀鑰Pitch Gyr-0Pit-di Gyro g・i n idjurhTi-ii-nt方向陀蝮M6{ES<4} MhtHiifltiJ横滚R描I Gyre g&in飞控扳飞行方何标识业橫谶陀螺H el s Uy r 4("Signi n*d p—JT；==L 果壳网^Liokr.匚wri。
