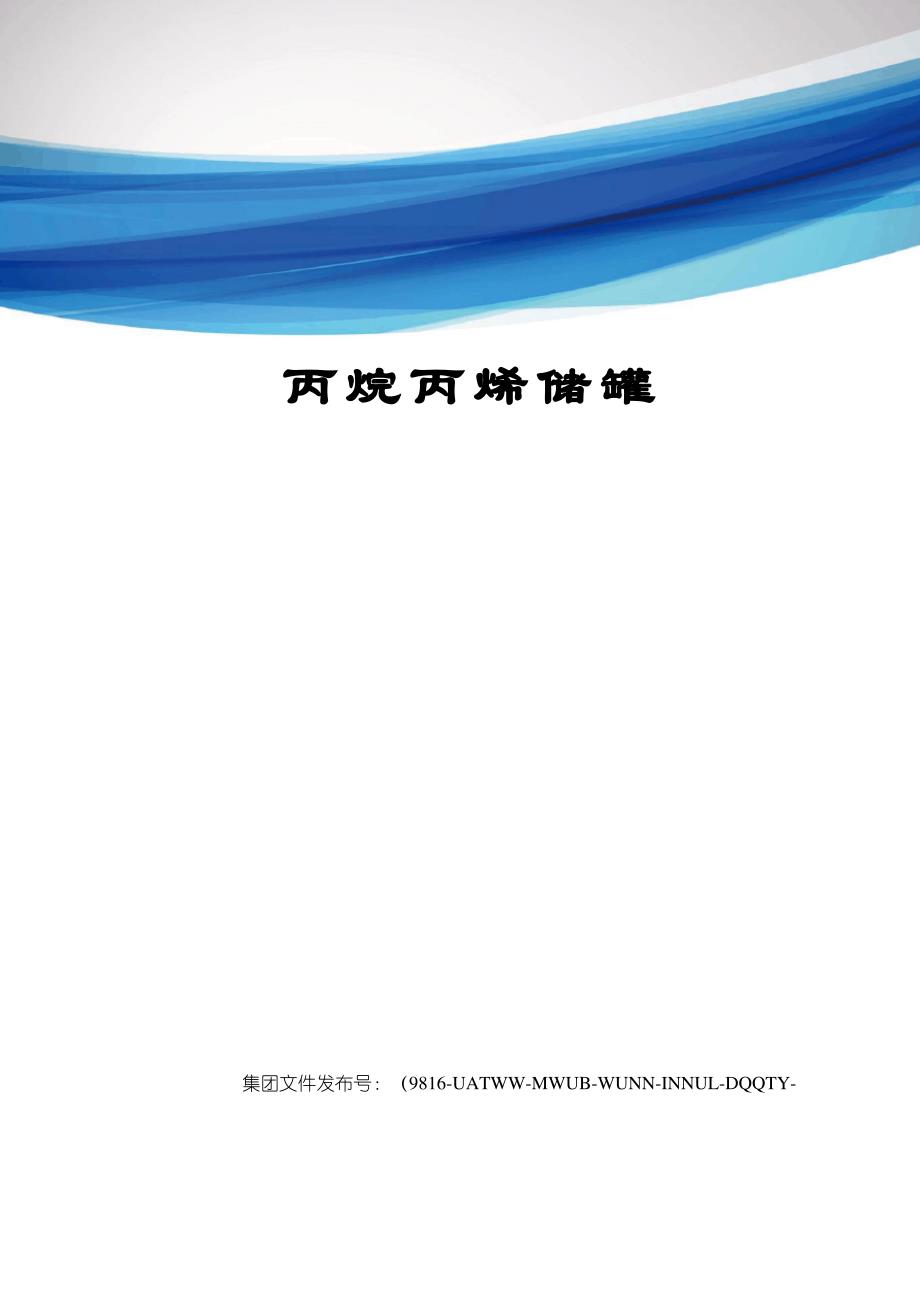

丙烷丙烯储罐

丙丙烷烷丙丙烯烯储储罐罐集团文件发布号：（9816-UATWW-MWUB-WUNN-INNUL-DTY-设计依据《化工工艺设计手册》中国石化集团上海工程有限公司第三版化学工业出版社丙烷储罐根据要求，使用地点为室外，储存温度为--10—40℃，介质为易燃易爆的气体温度从 40℃降到-10℃时,丙烷的饱和蒸气压力下降的很厉害,可以推断,在低温状态下,由饱和蒸气压力引起的应力水平不会很高由上述条件选择危险温度为设计温度为保证安全，对设计温度留一定的富裕量，取最高设计温度 t=50℃，最低设计温度 t=﹣20℃50℃下丙烷的饱和蒸汽压为 P=1.744MPa，取最高工作压力 Pw=1.744MPa丙烷物理性质性质外观性状蒸汽压密度熔点沸点储存管理储存于阴凉、干燥、通风良好的不燃库房远离火种、热源库温不宜超过 40℃保持容器密封应与氧化剂、还原剂、酸类等分开存放，切忌混储采用防爆型照明、通风设施禁止使用易产生火花的机械设备和工具储区应备有泄漏应急处理设备和合适的收容材料，储存于阴凉、干燥、通风良好的不燃库房罐体积计算参数无色气体，纯品无臭1.744Mpa/50℃499.5kg/m3(20℃)-187.6℃-42.1℃性质临界压力临界温度燃点燃烧热闪点参数4.25MPa96.8℃450℃2217.8kJ/mol-104℃丙烷的年产量暂定：20 万吨每天原料需求：547.9 吨丙烷密度：0.4995 吨/立方米装料系数 K：0.8贮存时间：1d储罐容积：设计条件设计温度:50℃设计压力：1.9MPa极端温度：最高 50℃，最低-15℃抗震烈度：7罐的选型HG5-1580-85 卧式椭圆形封头贮罐系列该种设计罐的设计参数为：盛装液体密度1200kg/m3设计压力 0.25MPa，0.6MPa，1MPa，1.6MPa，1.8MPa，2MPa，2.2MPa2.5MPa，3MPa，4MPa设计温度-20—200℃容器材料根据设计温度和设计压力决定罐壁材料公称容积 0.5m3—100m3公称直径 DN600—DN3200mm腐蚀裕度 1.5mm547.9 2280.49950.86m3由于储存条件符合 HG5-1580-85 卧式椭圆形封头贮罐系列，选择公称容积为 100m3，公称直径为 3000mm，材料为 16MnR 的卧式椭圆形封头贮罐，总数量 6 个，其标准代号为 HG5-1580-85-402。

丙烯储罐根据要求，使用地点为室外，储存温度为--10—40℃，介质为易燃易爆的气体温度从 40℃降到-10℃时,丙烯的饱和蒸气压力下降的很厉害,可以推断,在低温状态下,由饱和蒸气压力引起的应力水平不会很高由上述条件选择危险温度为设计温度为保证安全，对设计温度留一定的富裕量，取最高设计温度 t=50℃，最低设计温度 t=﹣20℃50℃下丙烯的饱和蒸汽压为 P=2.064MPa，取最高工作压力 Pw=2.064MPa丙烯物理性质性质参数外观性状下为无色、稍带有甜味的蒸汽压2.06Mpa/50℃密度458kg/m3(50℃)熔点-185.2℃沸点-47.4℃储存管理储存于阴凉、通风的库房远离火种、热源库温不宜超过 30℃应与氧化剂、酸类分开存放，切忌混储采用防爆型照明、通风设施禁止使用易产生火花的机械设备和工具，储区应备有泄漏应急处理设备，储存于阴凉、干燥、通风良好的不燃库房罐体积计算丙烯的年产量暂定：20 万吨性质临界压力临界温度燃点燃烧热闪点参数4.619MPa91.8℃497℃45761kJ/mol-108℃每天产量：547.9 吨丙烯密度：0.458 吨/立方米装料系数 K：0.8贮存时间：1d储罐容积：设计条件设计温度:50℃设计压力：2.2MPa极端温度：最高 50℃，最低-15℃抗震烈度：7罐的选型HG5-1580-85 卧式椭圆形封头贮罐系列该种设计罐的设计参数为：盛装液体密度1200kg/m3设计压力 0.25MPa，0.6MPa，1MPa，1.6MPa，1.8MPa，2MPa，2.2MPa2.5MPa，3MPa，4MPa设计温度-20—200℃容器材料根据设计温度和设计压力决定罐壁材料公称容积 0.5m3—100m3公称直径 DN600—DN3200mm腐蚀裕度 1.5mm547.9249.2m30.4580.86由于储存条件符合 HG5-1580-85 卧式椭圆形封头贮罐系列，选择公称容积为 100m3，公称直径为 3000mm，材料为 16MnR 的卧式椭圆形封头贮罐，总数量 6 个，其标准代号为 HG5-1580-85-536。
