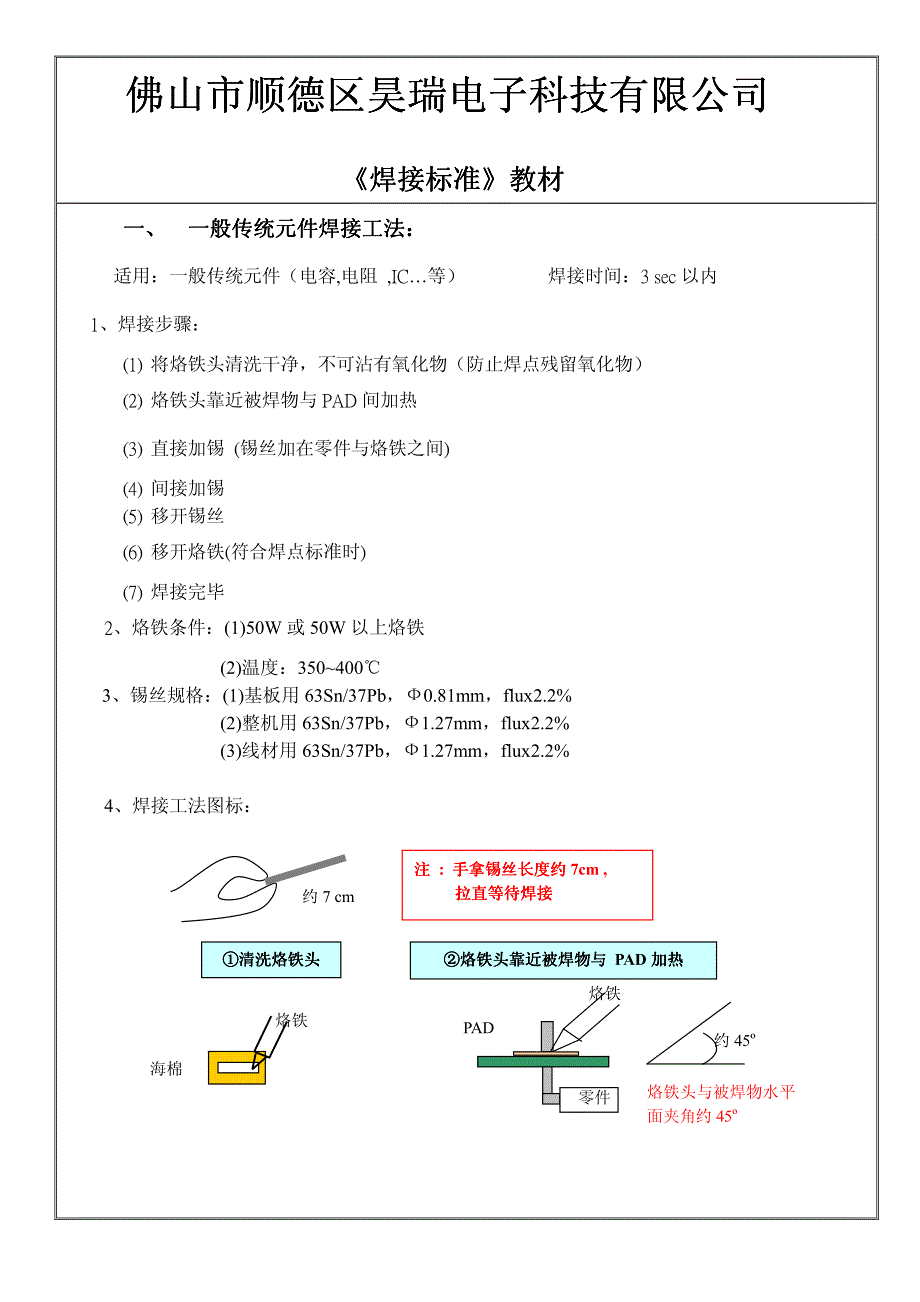

佛山市顺德区昊瑞电子科技有限公司佛山市顺德区昊瑞电子科技有限公司佛山市顺德区昊瑞电子科技有限公司佛山市顺德区昊瑞电子科技有限公司 《《《《焊接标准焊接标准焊接标准焊接标准》》》》教材教材教材教材 一一一一、、、、 一般传统元件焊接工法一般传统元件焊接工法一般传统元件焊接工法一般传统元件焊接工法：：：： 适用：一般传统元件（电容,电阻 ,IC…等） 焊接时间：3 sec 以内 1、焊接步骤： (1) 将烙铁头清洗干净，不可沾有氧化物（防止焊点残留氧化物） (2) 烙铁头靠近被焊物与 PAD 间加热 (3) 直接加锡 (锡丝加在零件与烙铁之间) (4) 间接加锡 (5) 移开锡丝 (6) 移开烙铁(符合焊点标准时) (7) 焊接完毕 2、烙铁条件：(1)50W 或 50W 以上烙铁 (2)温度：350~400℃ 3、锡丝规格：(1)基板用 63Sn/37Pb，Ф0.81mm，flux2.2% (2)整机用 63Sn/37Pb，Ф1.27mm，flux2.2% (3)线材用 63Sn/37Pb，Ф1.27mm，flux2.2% 4、焊接工法图标： 烙铁 PAD 零件 海棉 烙铁 约 7 cm 注注注注 : 手拿锡丝长度约手拿锡丝长度约手拿锡丝长度约手拿锡丝长度约 7cm , 拉直等待焊接拉直等待焊接拉直等待焊接拉直等待焊接 约 45º 烙铁头与被焊物水平面夹角约 45º ①①①①清洗烙铁头清洗烙铁头清洗烙铁头清洗烙铁头 ②②②②烙铁头靠近被焊物与烙铁头靠近被焊物与烙铁头靠近被焊物与烙铁头靠近被焊物与 PAD 加热加热加热加热 二二二二、、、、SMT 元件空焊元件空焊元件空焊元件空焊(锡量不足锡量不足锡量不足锡量不足)焊接工法焊接工法焊接工法焊接工法：：：： 适用：SMT 元件之空焊及锡量不足 焊接时间：3 sec 以内 1、焊接步骤： (1) 将烙铁头清洗干净，不可沾有氧化物（防止焊点残留氧化物） (2) 烙铁头靠近 PAD 加热，烙铁头不可接触元件电极端 （否则陶瓷元件因温升过快而破裂） (3) 直接加锡 (锡丝加在零件与烙铁之间) (4) 移开锡丝 (5) 移开烙铁 (符合焊点标准时) (6) 焊接完毕 2. 烙铁条件： (1) 50W 或 50W 以下专用烙铁 (2) 温度：270℃以下 3、锡丝规格：专用锡丝，63Sn/37Pb，Ф0.64mm，flux1.2% ③③③③直接加锡直接加锡直接加锡直接加锡 锡丝 烙铁 ④④④④间接加锡间接加锡间接加锡间接加锡 烙铁 锡丝 零件 零件 ⑤⑤⑤⑤移开锡丝移开锡丝移开锡丝移开锡丝 烙铁 零件 ⑥⑥⑥⑥移开烙铁移开烙铁移开烙铁移开烙铁(符合焊点标符合焊点标符合焊点标符合焊点标准时准时准时准时) 零件 烙铁 锡丝 4、焊接工法图标： 约 7 cm 注注注注 : 手拿锡丝长度约手拿锡丝长度约手拿锡丝长度约手拿锡丝长度约 7cm , 拉直等待焊接拉直等待焊接拉直等待焊接拉直等待焊接 烙铁 锡丝 烙铁 海棉 烙铁 ①①①①清洗烙铁头清洗烙铁头清洗烙铁头清洗烙铁头 ②②②②烙铁靠近烙铁靠近烙铁靠近烙铁靠近 PAD 加热加热加热加热 ③③③③直接加锡直接加锡直接加锡直接加锡 约 45º 烙铁头与被焊物水平面夹角约 45º ④④④④移开锡丝移开锡丝移开锡丝移开锡丝 ⑤⑤⑤⑤移开烙铁移开烙铁移开烙铁移开烙铁(符合焊点标准时符合焊点标准时符合焊点标准时符合焊点标准时) 锡丝 烙铁 电极端 烙铁 三三三三、、、、SMT 元件更换焊接工法元件更换焊接工法元件更换焊接工法元件更换焊接工法：：：： 适用：补贴 SMT 元件或更换 SMT 元件 焊接时间：3 sec 以内 注：拆除元件依《SMT 元件拆除作业工法标准》 1、焊接步骤： (1) 将烙铁头清洗干净，不可沾有氧化物（防止焊点残留氧化物） (2) 先在单边 PAD 上加少量锡 (3) 用镊子夹一元件平贴放于 PAD 上（元件两端在 PAD 中心），再用镊子轻压元件固定在已加锡的 PAD 上 (4) 清洗烙铁头，不可残留氧化物 (5) 焊接元件另一端 PAD，焊点要合标准（烙铁头不可接触元件电极端，以免元件因温升过快而破裂） (6) 做固定用之焊点不符合工法，要重焊 (7) 焊接完毕 2、烙铁条件： (1) 50W 或 50W 以下专用烙铁 (2) 温度：270℃以下 3、锡丝规格：专用锡丝，63Sn/37Pb，Ф0.64mm，flux1.2% 3、焊接工法图标： ①①①① 单边加锡单边加锡单边加锡单边加锡 烙铁 镊子轻压元件 锡丝 烙铁 锡丝 烙铁 约 45º 烙铁头与被焊物水平面夹角约 45º 锡丝 烙铁 ③③③③焊接焊接焊接焊接 ②②②②固定元件固定元件固定元件固定元件 ④④④④重焊做固定的一端重焊做固定的一端重焊做固定的一端重焊做固定的一端 。
