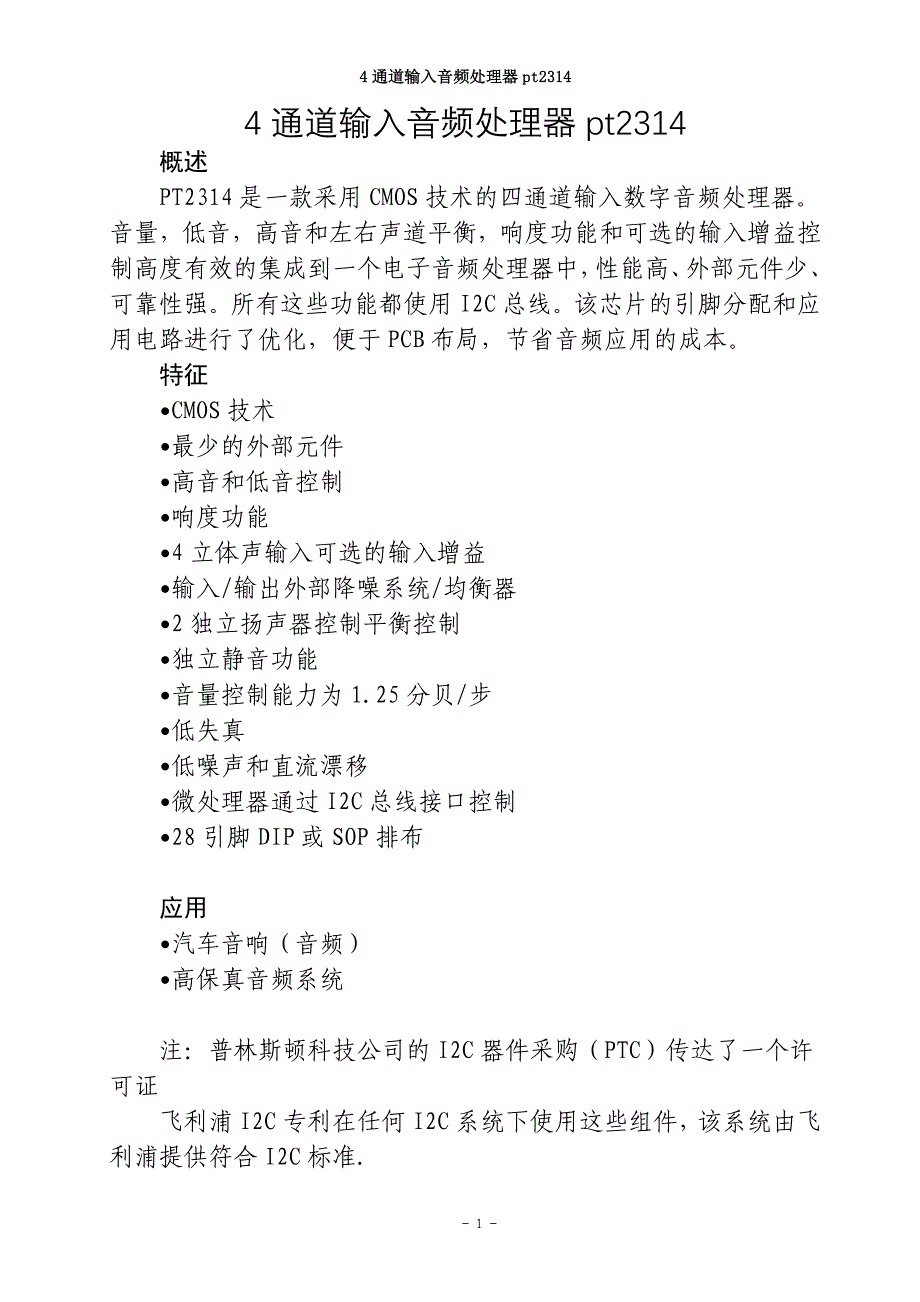

4 通道输入音频处理器 pt2314- 1 -4 通道输入音频处理器 pt2314概述PT2314 是一款采用 CMOS 技术的四通道输入数字音频处理器音量，低音，高音和左右声道平衡，响度功能和可选的输入增益控制高度有效的集成到一个电子音频处理器中，性能高、外部元件少、可靠性强所有这些功能都使用 I2C 总线该芯片的引脚分配和应用电路进行了优化，便于 PCB 布局，节省音频应用的成本特征•CMOS 技术•最少的外部元件•高音和低音控制•响度功能•4 立体声输入可选的输入增益•输入/输出外部降噪系统/ 均衡器•2 独立扬声器控制平衡控制•独立静音功能•音量控制能力为 1.25 分贝/步•低失真•低噪声和直流漂移•微处理器通过 I2C 总线接口控制•28 引脚 DIP 或 SOP 排布应用•汽车音响（音频）•高保真音频系统注：普林斯顿科技公司的 I2C 器件采购（PTC）传达了一个许可证飞利浦 I2C 专利在任何 I2C 系统下使用这些组件，该系统由飞利浦提供符合 I2C 标准.4 通道输入音频处理器 pt2314- 2 -结构图 引脚配置图引脚描述脚位 引脚名 I/O 功能 脚位 引脚名 I/O 功能1 VDD - 电源正极 28 REF - 模拟参考电压(1/2VDD)2 AGND - 模拟地 27 CLK I 串行时钟输入3 TREB_LI 高音控制左声道输入 26 DATA I 串行数据输入4 TREB_RI 高音控制右声道输入 25 DGND - 数字地5 RIN I 右声道音效处理器输入 24 OUT_L O 左声道输出6 ROUT O 音源选择放大后输出右 23 OUT_R O 右声道输出7 LOUD_RI 右声道响度控制 22 BOUT_RO 右声道低音控制输出8 RIN4 I 右声道音源输入 4 21 BIN_R I 右声道低音控制输入9 RIN3 I 右声道音源输入 3 20 BOUT_LO 左声道低音控制输出10 RIN2 I 右声道音源输入 2 19 BIN_L I 左声道低音控制输入11 RIN1 I 右声道音源输入 1 18 LOUT O 音源经选放大后输出左12 LOUD_LI 左声道响度控制 17 LIN I 左声道音效处理器输入13 LIN4 I 左声道音源输入 4 16 LIN1 I 左声道音源输入 114 LIN3 I 左声道音源输入 3 15 LIN2 I 左声道音源输入 2功能描述总线接口I2C 串行总线有两根信号线：一根双向的数据线 SDA；另一根是时钟线 SCL。
所有接到 I2C 总线上的设备的串行数据都接到总线的 SDA 线 ，各设备 的时钟线 SCL 接到 总线的 SCL为了避免总线信号的混乱，要求各设备连接到总线的输出端必须是开漏输出或集电极开路输出的结构设备上的串行数据线 SDA 接口电路应该是4 通道输入音频处理器 pt2314- 3 -双向的，输出电路用于向总线上发数据，输入电路用于接收总线上的数据串行时钟线也应是双向的，作为控制总线数据传送的主机要通过 SCL 输出电路发送时钟信号，同时要检测总线上 SCL 上的电平以决定什么时候发下一个时钟脉冲电平；作为接受主机命令的从机，要按总线上的 SCL 的信号发出或接收 SDA 上的信号，也可以向 SCL 线发出低电平信号以延长总线时钟信号周期总线空闲时，因各设备都是开漏输出，上拉电阻 RP 使 SDA 和 SCL 线都保持高电平任一设备输出的低电平都使相应的总线信号线变低，也就是说各设备的 SDA 是“与”关系，SCL 也是“与” 关系数据是通过 DATA(SDA)和 CLK(SCL)传输到微处理器 PT2314数据的有效性SDA 线上的数据在时钟“高”期间必须是稳定的，只有当 SCL线上的时钟信号为低时，数据线上的“ 高” 或“低”状态才可以改变。
请参照下图起始和停止条件在 I2C 总线传输过程中，将两种特定的情况定义为开始和停止条件：当 SCL 保持“高” ，SDA 由“高” 变为 “低”时为开始条件；SCL保持“ 高” ，SDA 由“低” 变为“高” 是为停止条件开始和停止条件由主控器产生使用硬件接口可以很容易地检测开始和停止条件，没有这种接口的微机必须以每时钟周期至少两次对 SDA 取样以使检测这种变化请参阅下面的时序图4 通道输入音频处理器 pt2314- 4 -字节格式(Byte format)输出到 SDA 线上的每个字节必须是 8 位，高位先出，每次传输的字节数不受限制，每个字节必须有一个应答为 ACK如果一接收器件在完成其他功能（如一内部中断）前不能接收另一数据的完整字节时，它可以保持时钟线 SCL 为低，以促使发送器进入等待状态，当接收器械准备好接受数据的其它字节并释放时钟 SCL 后，数据传输继续进行I2C 数据总线传送时序如图 4应答(Acknowledge)数据传送具有应答是必须的与应答对应的时钟脉冲由主控器产生，发送器在应答期间必须下拉 SDA 线当寻址的被控器件不能应答时，数据保持为高，接着主控器产生停止条件终止传输。
在传输的过程中，当用到主控接收器的情况下，主控接收器必须发出一数据结束信号给被控发送器，被控发送器必须释放数据线，以允许主控器产生停止条件合法的数据传输格式如下：无“ 应 答” 信号的 传输 (Transmission without Acknowledge)如果您想省略此音质处理器（PT2314）对“应答” 信号的侦测，可使用一较简单的传输方式其方式为 PT2314 在收到每一字节(byte)从机发出的应答位4 通道输入音频处理器 pt2314- 5 -后，等待一频率(clock)，不做频率的确认如果您使用此种方法，将会有较大的机会造成传输错误，并且会减低对噪声的免疫力接口协议(Interface Protocol)接口协议包含：1.开始（start）条件2.包含有 PT2314 地址的(address) 字节此字节的第八个位须为“0”如此 PT2314 才可确认此 PT2314 的地址字节已经结束3.数据序列(N 个字节+ 应答位) 4.结束（stop）条件开始信号，第一字节：PT2314 地址，从机应答，n 字节(数据，从机应答)，停止信号最大 CLOCK 时钟频 率速度=100K BITS/S控制数据(Data Byte)的格式(Software Specification)PT2314 地址(address) ：1（MSB） 0 0 0 1 0 0 0（LSB）数据字节（DATA BYTES）MSB LSB 功能0 0 B2 B1 B0 A2 A1 A0 音量控制 1.25dB*64 阶 无静音1 1 0 B1 B0 A2 A1 A0 左声道衰减 1.25dB*32 阶 有静音1 1 1 B1 B0 A2 A1 A0 右声道衰减 1.25dB*32 阶 有静音0 1 0 G1 G0 S2 S1 S0 输入切换/ 响度/增益控制 3.75dB*4 阶0 1 1 0 C3 C2 C1 C0 低音控制 2dB*14 阶 -14dB 到 14dB0 1 1 1 C3 C2 C1 C0 高音控制 2dB*14 阶 -14dB 到 14dB音量（Volume）此为音量数据字节的详细叙述表，例如，若右声音量衰减45dB，则以 “00100100”表示。
MSB LSB 功能0 0 B2 B1 B0 A2 A1 A0 每阶 1.25dB 的音量衰减0 0 0 0dB0 0 1 -1.25dB0 1 0 -2.5dB0 1 1 -3.75dB1 0 0 -5dB1 0 1 -6.25dB1 1 0 -7.5dB1 1 1 -8.75dB4 通道输入音频处理器 pt2314- 6 -0 0 B2 B1 B0 A2 A1 A0 每阶 10dB 的音量衰减0 0 0 0dB0 0 1 -10dB0 1 0 -20dB0 1 1 -30dB1 0 0 -40dB1 0 1 -50dB1 1 0 -60dB1 1 1 -70dB4 通道输入音频处理器 pt2314- 7 -扬声器衰减器（Speaker Attenuators ）此为扬声器衰减数据字节的详细叙述表，例如，若右声道衰减25dB，则以 “11110100”表示MSBLSB 功能1 1 0 B1 B0 A2 A1 A0 左声道衰减1 1 1 B1 B0 A2 A1 A0 右声道衰减0 0 0 0 dB0 0 1 -1.25 dB0 1 0 -2.5 dB0 1 1 -3.75 dB1 0 0 -5 dB1 0 1 -6.25 dB1 1 0 -7.5 dB1 1 1 -8.75 dBB1 B0 A2 A1 A0 每阶 10dB 的音量衰减0 0 0 dB0 1 -10 dB1 0 -20 dB1 1 -30 dB1 1 1 1 1 静音输入切换/响度/增益控制（AUDIO SWITCH DATA BYTE）此为输入切换/响度/ 增益控制的详细叙述表，例如，若立体声道 2 输入 7.5dB 的增益，并将响度开启﹐则以“01001001”表示。
MSB LSB 功能0 1 0 G1 G0 S2 S1 S0 输入音源切换0 0 立体声 10 1 立体声 21 0 立体声 31 1 立体声 40 响度功能 ON 1 响度功能 OFF0 0 +11.25dB0 1 +7.5dB1 0 +3.75dB1 1 0dB低音和高音数据字节（Bass and Treble Data Bytes）此为低音和高音数据字节的详细叙述表，比如， -10dB 的低音数据字节，可以用“01100010”表示MSB LSB 功能0 1 1 0 C3 C2 C1 C0 Bass 低音0 1 1 1 C3 C2 C1 C0 Treble 高音0 0 0 0 -14dB 00 0 0 1 -12dB 10 0 1 0 -10dB 20 0 1 1 -8dB 30 1 0 0 -6dB 40 1 0 1 -4dB 50 1 1 0 -2dB 60 1 1 1 0dB 71 1 1 1 0dB 151 1 1 0 2dB 141 1 0 1 4dB 131 1 0 0 6dB 121 0 1 1 8dB 111 0 1 0 10dB 101 0 0 1 12dB 94 通道输入音频处理器 pt2314- 8 -1 0 0 0 14dB 8极限值符号 参数 额定值 单位VS 工作电压 10.5 VTamb 工作环境温度 -40～+85 ℃Tstg 储存环境温度 -65～+150 ℃快速参考资料符号 参数 最小值 标准值 最大值 单位VS 供应电压 6 9 10 VVCL 可处理的最大输入信号 2 2.5 VrmsTHD 总谐波失真 (V=1Vrms,f=1KHz) 0.07 0.15 %S/N 信噪比 95 dBSc 声道隔离度（f=1KHz） 85 dB音量控制，每阶 1.25 dB -75 0 dB低音和高音控制，每 阶 2dB -14 +14 dB前后左右平衡控制每 阶 1.25dB -37.5 0 dB输入增益，每阶 3.75dB 0 11.25 dB静音衰减 85 dB电气特性（除非特别规定，否则：Tamb=25℃，VDD=9V，RL=100KΩ，Rg=600Ω，全部无增益《G=0》，f=1KHz ）符号 参数 测试条件 最小值 标准值 最大值 单位电源供应VDD 供电电压 6 9 10 VIs 供电电流 30 40 mA输入选择器RII 输入阻抗 输入 1,2,3,4 35 50 70 KΩVCL 输入最大电压 AV= -8.75dB，d=0.3% 2 2.5 VrmsSIN 输入隔离度（2） 80 100 dBG INmin 最小输入增益 -1 0 1 。
