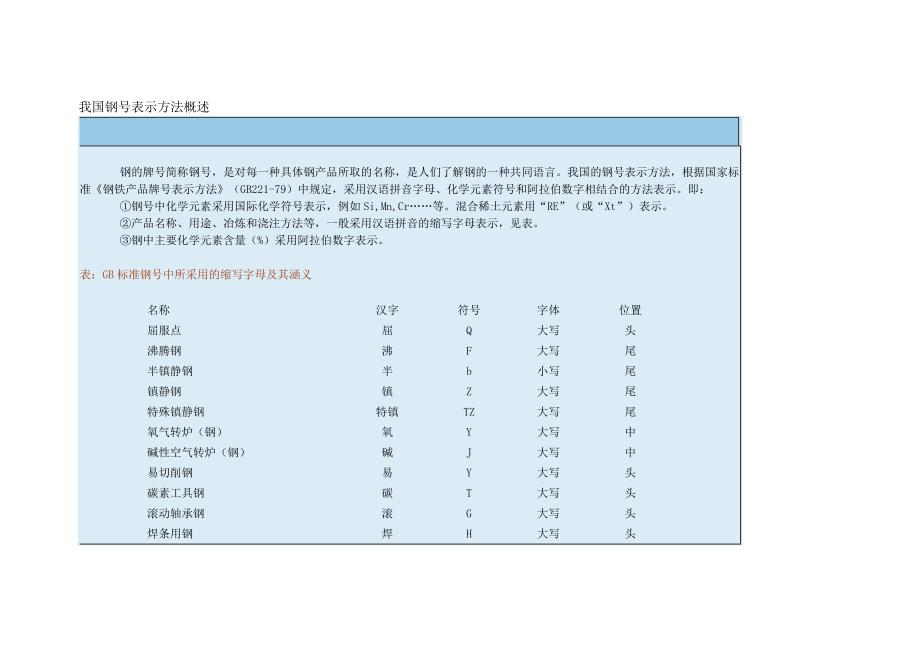

我国钢号表示方法概述钢的牌号简称钢号，是对每一种具体钢产品所取的名称，是人们了解钢的一种共同语言我国的钢号表示方法，根据国家标准《钢铁产品牌号表示方法》（GB221-79）中规定，采用汉语拼音字母、化学元素符号和阿拉伯数字相结合的方法表示即：①钢号中化学元素采用国际化学符号表示，例如 Si,Mn,Cr……等混合稀土元素用“RE”（或“Xt”）表示②产品名称、用途、冶炼和浇注方法等，一般采用汉语拼音的缩写字母表示，见表③钢中主要化学元素含量（%）采用阿拉伯数字表示 表：GB 标准钢号中所采用的缩写字母及其涵义 名称 汉字 符号 字体 位置屈服点 屈 Q 大写 头沸腾钢 沸 F 大写 尾半镇静钢 半 b 小写 尾镇静钢 镇 Z 大写 尾特殊镇静钢 特镇 TZ 大写 尾氧气转炉（钢） 氧 Y 大写 中碱性空气转炉（钢） 碱 J 大写 中易切削钢 易 Y 大写 头碳素工具钢 碳 T 大写 头滚动轴承钢 滚 G 大写 头焊条用钢 焊 H 大写 头高级（优质钢） 高 A 大写 尾特级 特 E 大写 尾铆螺钢 铆螺 ML 大写 头锚链钢 锚 M 大写 头矿用钢 矿 K 大写 尾汽车大梁用钢 梁 L 大写 尾压力容器用钢 容 R 大写 尾多层或高压容器用钢 高层 gc 小写 尾铸钢 铸钢 ZG 大写 头轧辊用铸钢 铸辊 ZU 大写 头地质钻探钢管用钢 地质 DZ 大写 头电工用热轧硅钢 电热 DR 大写 头电工用冷轧无取向硅钢 电无 DW 大写 头电工用冷轧取向硅钢 电取 DQ 大写 头电工用纯铁 电铁 DT 大写 头超级 超 C 大写 尾船用钢 船 C 大写 尾桥梁钢 桥 q 小写 尾锅炉钢 锅 g 小写 尾钢轨钢 轨 U 小写 头精密合金 精 J 大写 中耐蚀合金 耐蚀 NS 大写 头变形高温合金 高合 GH 大写 头铸造高温合金 K 大写 头二、我国钢号表示方法的分类说明 1．碳素结构钢①由 Q+数字+质量等级符号+脱氧方法符号组成。
它的钢号冠以“Q”，代表钢材的屈服点，后面的数字表示屈服点数值，单位是 MPa 例如 Q235 表示屈服点（σs）为 235 MPa 的碳素结构钢②必要时钢号后面可标出表示质量等级和脱氧方法的符号质量等级符号分别为 A、B、C、D脱氧方法符号：F 表示沸腾钢；b 表示半镇静钢：Z 表示镇静钢；TZ 表示特殊镇静钢，镇静钢可不标符号，即 Z 和 TZ 都可不标例如 Q235-AF 表示 A 级沸腾钢③专门用途的碳素钢，例如桥梁钢、船用钢等，基本上采用碳素结构钢的表示方法，但在钢号最后附加表示用途的字母2．优质碳素结构钢①钢号开头的两位数字表示钢的碳含量，以平均碳含量的万分之几表示，例如平均碳含量为 0.45%的钢，钢号为“45”，它不是顺序号，所以不能读成 45 号钢②锰含量较高的优质碳素结构钢，应将锰元素标出，例如 50Mn③沸腾钢、半镇静钢及专门用途的优质碳素结构钢应在钢号最后特别标出，例如平均碳含量为 0.1%的半镇静钢，其钢号为10b3．碳素工具钢①钢号冠以“T”，以免与其他钢类相混②钢号中的数字表示碳含量，以平均碳含量的千分之几表示例如“T8”表示平均碳含量为 0.8%③锰含量较高者，在钢号最后标出“Mn”，例如“T8Mn”。
④高级优质碳素工具钢的磷、硫含量，比一般优质碳素工具钢低，在钢号最后加注字母“A”，以示区别，例如“T8MnA”4．易切削钢①钢号冠以“Y”，以区别于优质碳素结构钢②字母“Y”后的数字表示碳含量，以平均碳含量的万分之几表示，例如平均碳含量为 0.3%的易切削钢，其钢号为“Y30” ③锰含量较高者，亦在钢号后标出“Mn”，例如“Y40Mn”5．合金结构钢①钢号开头的两位数字表示钢的碳含量，以平均碳含量的万分之几表示，如 40Cr②钢中主要合金元素，除个别微合金元素外，一般以百分之几表示当平均合金含量＜1.5%时，钢号中一般只标出元素符号，而不标明含量，但在特殊情况下易致混淆者，在元素符号后亦可标以数字“1”，例如钢号“12CrMoV”和“12Cr1MoV”，前者铬含量为 0.4-0.6%，后者为 0.9-1.2%，其余成分全部相同当合金元素平均含量≥1.5%、≥2.5%、≥3.5%……时，在元素符号后面应标明含量，可相应表示为 2、3、4……等例如 18Cr2Ni4WA③钢中的钒 V、钛 Ti、铝 AL、硼 B、稀土 RE 等合金元素，均属微合金元素，虽然含量很低，仍应在钢号中标出。
例如 20MnVB钢中钒为 0.07-0.12%，硼为 0.001-0.005%④高级优质钢应在钢号最后加“A”，以区别于一般优质钢⑤专门用途的合金结构钢，钢号冠以（或后缀）代表该钢种用途的符号例如，铆螺专用的 30CrMnSi 钢，钢号表示为ML30CrMnSi6．低合金高强度钢①钢号的表示方法，基本上和合金结构钢相同②对专业用低合金高强度钢，应在钢号最后标明例如 16Mn 钢，用于桥梁的专用钢种为“16Mnq”，汽车大梁的专用钢种为“16MnL”，压力容器的专用钢种为“16MnR”7．弹簧钢弹簧钢按化学成分可分为碳素弹簧钢和合金弹簧钢两类，其钢号表示方法，前者基本上与优质碳素结构钢相同，后者基本上与合金结构钢相同8．滚动轴承钢①钢号冠以字母“G”，表示滚动轴承钢类②高碳铬轴承钢钢号的碳含量不标出，铬含量以千分之几表示例如 GCr15渗碳轴承钢的钢号表示方法，基本上和合金结构钢相同9．合金工具钢和高速工具钢①合金工具钢钢号的平均碳含量≥1.0%时，不标出碳含量；当平均碳含量＜1.0%时，以千分之几表示例如Cr12、CrWMn、9SiCr、3Cr2W8V ②钢中合金元素含量的表示方法，基本上与合金结构钢相同。
但对铬含量较低的合金工具钢钢号，其铬含量以千分之几表示，并在表示含量的数字前加“0”，以便把它和一般元素含量按百分之几表示的方法区别开来例如 Cr06③高速工具钢的钢号一般不标出碳含量，只标出各种合金元素平均含量的百分之几例如钨系高速钢的钢号表示为“W18Cr4V”钢号冠以字母“C”者，表示其碳含量高于未冠“C”的通用钢号10．不锈钢和耐热钢①钢号中碳含量以千分之几表示例如“2Cr13”钢的平均碳含量为 0.2%；若钢中含碳量≤0.03%或≤0.08%者,钢号前分别冠以“00”及“0”表示之，例如 00Cr17Ni14Mo2、0Cr18 Ni9 等②对钢中主要合金元素以百分之几表示，而钛、铌、锆、氮……等则按上述合金结构钢对微合金元素的表示方法标出11．焊条钢它的钢号前冠以字母“H”，以区别于其他钢类例如不锈钢焊丝为“H2Cr13”，可以区别于不锈钢“2Cr13”12．电工用硅钢①钢号由字母和数字组成钢号头部字母 DR 表示电工用热轧硅钢，DW 表示电工用冷轧无取向硅钢，DQ 表示电工用冷轧取向硅钢②字母之后的数字表示铁损值（W/kg）的 100 倍③钢号尾部加字母“G”者，表示在高频率下检验的；未加“G”者，表示在频率为 50 周波下检验的。
例如钢号 DW470 表示电工用冷轧无取向硅钢产品在 50 赫频率时的最大单位重量铁损值为 4.7W/kg13．电工用纯铁①它的牌号由字母“DT”和数字组成，“DT”表示电工用纯铁，数字表示不同牌号的顺序号，例如 DT3②在数字后面所加的字母表示电磁性能：A——高级、E——特级、C——超级，例如 DT8A 三、部分新老钢号对照 1、碳结钢新、老标准钢号对照GB700-88 新标准系参照采用国际标准 ISO630《结构钢》，而 GB700-79 旧标准主要参照前苏联 IOCT380，因此两者的钢号表示方法以及对各钢号所规定的技术要求都不相同，现将新旧标准钢号对照如下 GB700-88 标准 GB700-79 标准钢号 技术条件 钢号 技术条件Q195不分等级，其化学成分和力学性能（σs,σb,δ和冷弯）均须保证对轧制薄板和盘条等产品，其力学性能的保证条件，可根据产品特点和使用要求，在有关标准中另行规定A1B1A1 钢保证的力学性能（σs,σb,δ 和冷弯），B1 钢保证的化学成分与 Q195 相同A1 钢的冷弯试验是附加保证条件1 号钢没有特类钢Q215分 A、B 等级，规定的化学成分和力学性能均须保证Q215A 不作冲击试验Q215B 须作室温冲击试验，用 V 型缺口试样A2C2A2 钢保证的力学性能，C2 钢保证的化学成分及力学性能，与 Q215 钢基本相同Q235分 A、B、C、D 等级，规定的化学成分和力学性能均须保证Q235A 不作冲击试验Q235B 须作室温冲击试验，用 V 型缺口试样Q235C、Q235D 用于重要焊接结构，前者于 0OC 作冲击试验，后者于-20 OC 作冲击试验，试样，试样同上A3C3A3 钢保证的力学性能，C3 钢保证的化学成分及力学性能，与 Q235 钢基本相同A3 钢附加保证常温冲击试验，用 U 型缺口试样C3 钢附加保证常温或-20 OC 冲击试验，试样同上Q255分 A、B 等级，规定的化学成分和力学性能均须保证A4 A4 钢保证的力学性能，C4 钢保证的化学成分及力学性能，与 Q255 钢基本相同Q255A 不作冲击试验Q255B 须作室温冲击试验，用 V 型缺口试样C4 C4 钢附加保证冲击试验，用 U 型缺口试样Q275 不分等级，规定的化学成分和力学性能均须保证 C5 C5 钢保证的化学成分及力学性能，与 Q275 钢基本相同2、低合金钢目前采用 GB/T1591-94 代替 1591-88，现将部分新老钢号对照如下：GB/T1591-94 GB1591-88Q295 09MnV 09MnNb 12MnQ345 12MnV 16Mn 16MnREQ390 15MnV 15MnTi 16MnNbQ420 15MnVN 14MnVTiRE。
