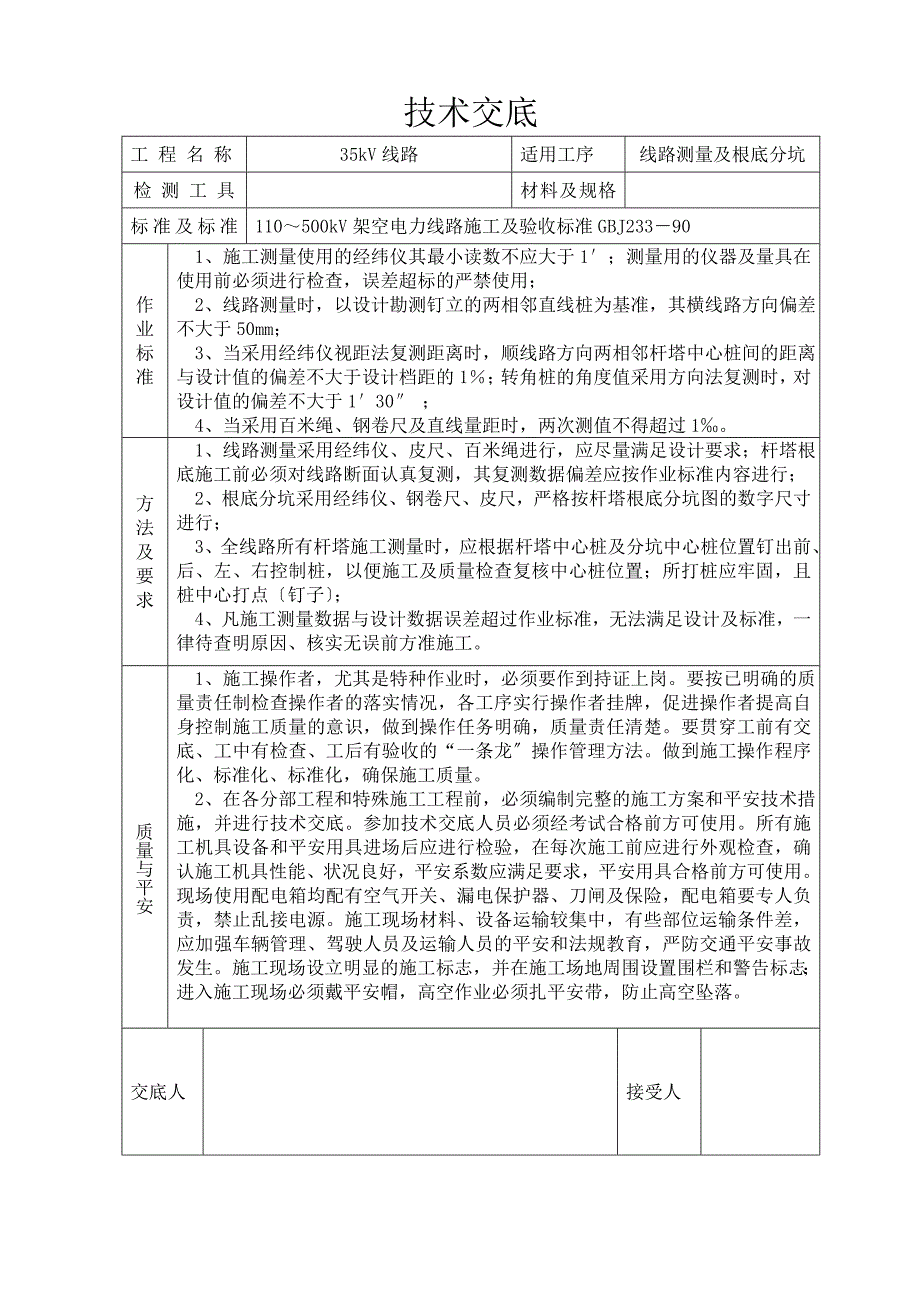

技术交底工 程 名 称35kV线路适用工序线路测量及根底分坑检 测 工 具 材料及规格 标准及标准110～500kV架空电力线路施工及验收标准GBJ233－90作业标准 1、施工测量使用的经纬仪其最小读数不应大于1′；测量用的仪器及量具在使用前必须进行检查，误差超标的严禁使用； 2、线路测量时，以设计勘测钉立的两相邻直线桩为基准，其横线路方向偏差不大于50mm； 3、当采用经纬仪视距法复测距离时，顺线路方向两相邻杆塔中心桩间的距离与设计值的偏差不大于设计档距的1％；转角桩的角度值采用方向法复测时，对设计值的偏差不大于1′30″ ；4、当采用百米绳、钢卷尺及直线量距时，两次测值不得超过1‰方法及要求 1、线路测量采用经纬仪、皮尺、百米绳进行，应尽量满足设计要求；杆塔根底施工前必须对线路断面认真复测，其复测数据偏差应按作业标准内容进行；2、根底分坑采用经纬仪、钢卷尺、皮尺，严格按杆塔根底分坑图的数字尺寸进行； 3、全线路所有杆塔施工测量时，应根据杆塔中心桩及分坑中心桩位置钉出前、后、左、右控制桩，以便施工及质量检查复核中心桩位置；所打桩应牢固，且桩中心打点〔钉子〕； 4、凡施工测量数据与设计数据误差超过作业标准，无法满足设计及标准，一律待查明原因、核实无误前方准施工。
质量与平安 1、施工操作者，尤其是特种作业时，必须要作到持证上岗要按已明确的质量责任制检查操作者的落实情况，各工序实行操作者挂牌，促进操作者提高自身控制施工质量的意识，做到操作任务明确，质量责任清楚要贯穿工前有交底、工中有检查、工后有验收的“一条龙〞操作管理方法做到施工操作程序化、标准化、标准化，确保施工质量 2、在各分部工程和特殊施工工程前，必须编制完整的施工方案和平安技术措施，并进行技术交底参加技术交底人员必须经考试合格前方可使用所有施工机具设备和平安用具进场后应进行检验，在每次施工前应进行外观检查，确认施工机具性能、状况良好，平安系数应满足要求，平安用具合格前方可使用现场使用配电箱均配有空气开关、漏电保护器、刀闸及保险，配电箱要专人负责，禁止乱接电源施工现场材料、设备运输较集中，有些部位运输条件差，应加强车辆管理、驾驶人员及运输人员的平安和法规教育，严防交通平安事故发生施工现场设立明显的施工标志，并在施工场地周围设置围栏和警告标志；进入施工现场必须戴平安帽，高空作业必须扎平安带，防止高空坠落交底人 接受人技术交底 工 程 名 称 35kV线路适用工序杆塔根底施工检 测 工 具经纬仪、钢卷尺、吊线锤材料及规格标准及标准110～500kV架空电力线路施工及验收标准GBJ233－90作业标准 1、杆塔根底的坑深应以设计的施工基面为基准；拉线根底的坑深，设计未提出施工基面时，应以拉线根底中心的地面标高为基准；2、杆塔根底坑深的允许偏差为＋100mm、-50mm，坑底应平整；双排杆同根底坑在允许偏差范围内按最深一坑操平； 3、双排杆根底根开的中心偏差不应超过±30mm； 4、拉线盘的埋设方向应符合设计及分坑图的规定，其安装位置的允许偏差应满足：沿拉线方向其左、右偏差不应超过拉盘中心至相应电杆中心水平距离的1％；沿拉线方向其前、后允许位移值：当拉线安装后其对地夹角值与设计值之比不应超过1°。
5、杆塔和拉线根底除应按本指导书执行外还应符合现行 国标?钢筋混凝土工程施工及验收标准?的规定方法及要求 1、主杆及拉盘回填土时应每回填300mm厚度夯实一次，回填前应先排出坑内积水，回填后并留有300～500mm防沉降土2、假设埋设拉线盘，其拉线盘与拉线应为90度埋设3、根底混凝土施工中严禁掺入氯盐或海水质量与平安1、施工操作者，尤其是特种作业时，必须要作到持证上岗要按已明确的质量责任制检查操作者的落实情况，各工序实行操作者挂牌，促进操作者提高自身控制施工质量的意识，做到操作任务明确，质量责任清楚要贯穿工前有交底、工中有检查、工后有验收的“一条龙〞操作管理方法做到施工操作程序化、标准化、标准化，确保施工质量 2、在各分部工程和特殊施工工程前，必须编制完整的施工方案和平安技术措施，并进行技术交底参加技术交底人员必须经考试合格前方可使用所有施工机具设备和平安用具进场后应进行检验，在每次施工前应进行外观检查，确认施工机具性能、状况良好，平安系数应满足要求，平安用具合格前方可使用现场使用配电箱均配有空气开关、漏电保护器、刀闸及保险，配电箱要专人负责，禁止乱接电源施工现场材料、设备运输较集中，有些部位运输条件差，应加强车辆管理、驾驶人员及运输人员的平安和法规教育，严防交通平安事故发生。
施工现场设立明显的施工标志，并在施工场地周围设置围栏和警告标志；进入施工现场必须戴平安帽，高空作业必须扎平安带，防止高空坠落交底人 接受人技术交底工 程 名 称 35kV线路适用工种光缆架设检 测 工 具材料及规格标准及标准110～500kV架空电力线路施工及验收标准GBJ233－90作业标准（1） 光缆敷设时，沟底应平整无碎石，石质或半石质沟底应铺10cm的细土或沙土2） 机械牵引时应采用地滑轮3） 人工抬放时，光缆不应出现小于规定曲率半径的弯曲以及拖地、牵引过紧等现象4） 布放过程中或布放后，应及时检查光缆外皮，如有破损应立即修复；直埋光缆敷设后应检查光缆护层对地绝缘电阻光缆敷设在坡度大于２０°，坡长大于３０m的斜坡上时，宜采用“Ｓ〞形敷设或按设计要求的措施处理方法及要求〔1〕在较潮湿的天气下进行熔接前，应首先将两条光缆在熔接点4－5M处进行接地〔2)在熔接前，应将在施工牵引时受力较重的光缆接头局部剪断，视受力情况一般不低于6m，同时要考虑一定的光缆余长，一般以杆塔基地面算起留10m左右较为合理3)光缆开剥不少于1.5－2.0M，根据接头盒内托架确定剥除外皮套管长度，一般剥开0.9－1.0M。
剥除外、内护套时注意剥皮剪刀刃的深度不要超过护套的深度4)对没有外护套的松套管进行操作时，不要扭曲松套管，松套管的弯曲半径不得小于51mm质量与平安（1） 光缆敷设应排列整齐，不宜交叉，加以固定，并及时装设标示牌2） 光缆的敷设深度应符合下表的规定3） 光缆线路穿越铁道以及不开挖路面的公路时，采取顶管方式顶管应保持平直，钢管规格及位置应符合设计要求，允许破土的位置可以采取埋管保护，顶管或埋保护管时管口应做堵塞〔4〕支光缆盘时，要防止光缆盘支架倾倒砸伤人，必须专人统一指挥转动光缆盘时，施工人员要精力集中，防止把手挤伤〔5〕剥光缆时，注意握光缆的手应在钩刀的前面，否那么将有可能把手划破；剥光缆钢恺时，应带手套，防止把手划伤当光缆剥到最后一层时，不要用力过猛，以免划伤线芯交底人 接受人工 程 名 称 35kV线路适用工序电杆检验、就位检 测 工 具钢卷尺、塞尺材料及规格标准及标准110～500kV架空电力线路施工及验收标准GBJ233－90作 业标准 1、电缆的耐压试验结果、泄漏电流和绝缘电阻必须符合施工标准规定 2、电缆敷设必须符合以下规定：电缆严禁有绞拧、铠装压扁、护层断裂和外表严重划伤等缺损，直埋敷设时，严禁在管道上面或下面平行敷设。
3、坐标和标高正确，排列整齐，标志柱和标志牌设置准确；防燃、隔热和防腐要求的电缆保护措施完整 4、直埋电缆埋设深度、回填土要求、保护措施以及电缆间和电缆与地下管网间平行或交叉的最小距离均应符合施工标准规定 5、电缆转弯和分支处不紊乱，走向整齐清楚、电缆标志桩、标志牌清晰齐全，直埋电缆的隐蔽工程记录及坐标图齐全、准确方法及要求 1、去除沟内杂物，铺完底沙或细土电缆敷设可用人力拉引或机械牵引采用机械牵引可用电动绞磨或托撬电缆敷设时，应注意电缆弯曲半径应符合标准要求 电缆在沟内敷设应有适量的蛇型弯，电缆的两端、中间接头、电缆井内、过管处、垂直位差处均应留有适当的余度 2、电缆敷设完毕、应请建设单位、监理单位及施工单位的质量检查部门共同进行隐蔽工程验收隐蔽工程验收合格，电缆上下分别铺盖10cm砂子或细土，然后用砖或电缆盖板将电缆盖好，覆盖宽度应超过电缆两侧5cm使用电缆盖板时，盖板应指向受电方向 3、回填土回填土前，再作一次隐蔽工程检验，合格后，应及时回填土并进行夯实 4、埋标桩：电缆在拐弯、接头、交叉、进出建筑物等地段应设明显方位标桩直线段适当加设标桩标桩露出地面以15cm为宜 5、有麻皮保护层的电缆，进入井室内局部，应将麻皮剥掉，并涂防腐漆。
质量与平安 1、直埋电缆铺砂盖板或砖时应防止不去除沟内杂物、不用细砂或细土、盖板或砖不严、有遗漏局部施工负责人应加强检查电缆进入配电箱根底槽内时，防止套管防水处理不好，槽内进水 2、有麻皮保护层的电缆进入电缆井室内，防止不作剥麻刷油防腐处理防止电线标志牌挂装不整齐，或有遗漏应由专人复查现场不利于回填土夯实的，进行灌水阴透，灌水必须分两次浇灌，不得一次将土方回填到位，必须先回填沟槽深度的二分之一，开始灌水，然后再回填至标高，然后再灌水，再回填交底人 接受人技术交底技术交底工 程 名 称 35kV线路适用工序杆塔组立施工检 测 工 具经纬仪、钢卷尺材料及规格标准及标准110～500kV架空电力线路施工及验收标准GBJ233－90作业标准 1、本线路的杆塔组立时应找正，其位置偏差应符合以下规定：Ａ、直线杆结构中心与中心桩之间的横向位移应不大于50mm，转角杆结构中心桩之间的横、纵向位移应不大于50mm；Ｂ、迈步不应大于30mm； Ｃ、根开不应超过±30mm； 2、双排杆上横担安装应平正，横担上下、左右扭斜不应大于：其高差不大于连接距离的5/1000，左右扭斜不大于横担总长的1/1000。
方法及要求 1、杆塔组立采用吊车组立，受地形限制时，采用铁抱杆2×2点起吊方式，机械绞磨做牵引动力进行组立； 2、所组立杆塔，应在正面〔顺线路方向〕及小面〔横线路方向〕各设一台经纬仪指挥起吊和杆塔找正； 3、杆塔组立经找正回填时，应先将坑内积水排出后再进行回填土回填土每回填300mm后夯实一次；4、回填土应回填超出自然地坪300～500mm以上，防沉降质量与平安1、施工操作者，尤其是特种作业时，必须要作到持证上岗要按已明确的质量责任制检查操作者的落实情况，各工序实行操作者挂牌，促进操作者提高自身控制施工质量的意识，做到操作任务明确，质量责任清楚要贯穿工前有交底、工中有检查、工后有验收的“一条龙〞操作管理方法做到施工操作程序化、标准化、标准化，确保施工质量 2、在各分部工程和特殊施工工程前，必须编制完整的施工方案和平安技术措施，并进行技术交底参加技术交底人员必须经考试合格前方可使用所有施工机具设备和平安用具进场后应进行检验，在每次施工前应进行外观检查，确认施工机具性能、状况良好，。
