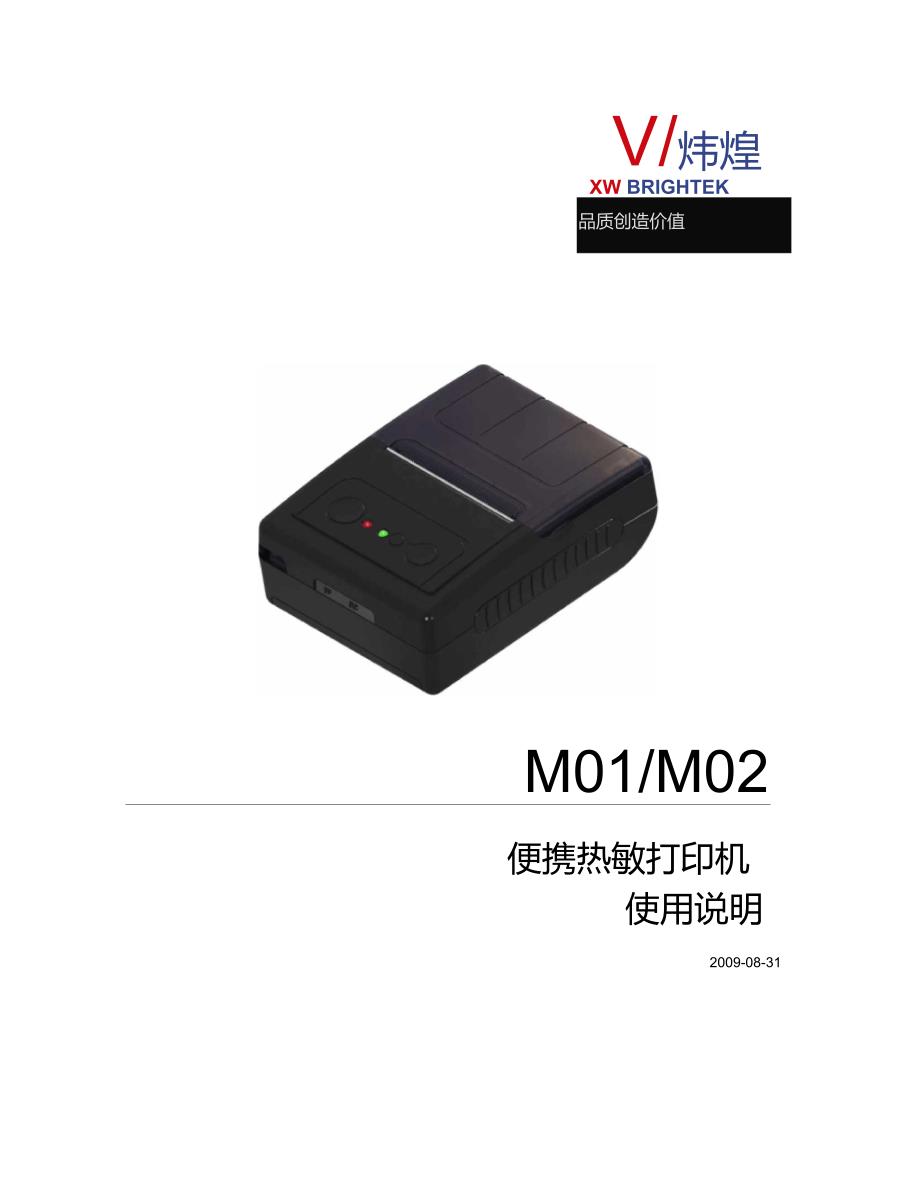

V/炜煌XW BRIGHTEK品质创造价值M01/M02便携热敏打印机 使用说明2009-08-31北京炜煌科技发展有限公司炜煌便携热敏打印机使用说明版本控制信息版本日期拟稿和修改说明V01 2009-6-19创建1炜煌便携热敏打印机使用说明第1章安全信息为有效、安全地使用您的打印机，请遵守以下规定在使用打印机前详细阅读操作指南，以掌握正确的使用方法 将本［使用说明］放置在方便易取的位置，以便随时取出参阅和寻找问题解答1.1读者本手册的受众是系统软件开发人员、硬件设计人员和应用设计人员1.2关于本手册本文档分成多个章节，每个章节与主要的特性相对应1.3 F安全上的注意事项假如漠视下述注意内容，错误使用打印机的话，可能造成打印机损坏△ 注 意如果出现卡纸情况，务必先断电，等待 10秒钟，让机头冷却下来，才开始除掉塞纸勿将本产品放置在潮湿或多尘的环境中，重压，不能堆放1.4 F使用上的注意事项1.4.1纸卷必须使用符合要求的纸卷（带纸轴）勿选用末端被黏合在纸轴上的纸卷，否则打印机便无法正确测出纸卷末端，也可能对打印机构 造成损害不要长时间打印数据第2章操作说明2.1开机持续按住电源开关（面板左键） 3秒钟，电源打开。
工作状态指示灯闪亮少于 3秒钟电源不动作2.2关机在开机状态，按压电源开关（面板左键） 3秒钟，电源关闭，工作状态指示灯熄灭少于 3秒钟电源不动作2.3走纸按压走纸键（面板右键），按下开始进纸，放开停止进纸自检在关机状态下按压走纸键（面板右键） ，然后开机，可以打印自检2.4设置参数在关机状态下按下设置键（中间键），然后开机，可进入设置菜单，打印如下内容：1. Setup Infrared （设置红外）2. Setup 232 （设置 232 串口）3. Print Direction （改变方向）4. Gray Adjust （改变灰度）5. Poweroff （关电源）6. Font&Codepage （选择字体或字符集）这时再按住设置键不放可听到咔哒声，当听到“咔哒”声响的次数与要选择的项目前标号 数一致时松开按键，即进入该选项同理可进行下一级选择按电源键（左键）可退出并进入上一级菜单，长按电源键（左键）可关机退出设置，重新 开机新设置生效例如要更改232波特率为9600进入设置菜单后，按住设置键不放，听到两声“咔哒” （Setup 232前标号为2）后松开按键，进入以下菜单：1. 96002. 115200再次按住设置键不放，听到一声“咔哒”后，设置改为 BandRate： 9600。
重新开机即可第3章状态指示3.1工作状态指示打印头过热、缺纸、纸卷盖打开：工作状态指示灯闪烁，闪烁周期为 4秒（亮2秒）；通信状态指示：当打印机处于正常待机状态时，工作状态指示灯周期为 2秒（亮50毫秒）；3.2电源状态指示打印机工作过程中，剩余电量大于 50%时，双色电源指示灯绿灯常亮；当电池电量 50%〜30%时，双色电源指示灯黄灯常亮；当电池电量低于 30%时，双色电源指示灯红灯常亮当电池电量不足以支持正常打印功能时，打印机将自动关机充电过程中，充电器双色指示灯显示红色，充电完毕，双色指示灯变成绿色第4章蓝牙使用说明4.1直接通过COM口控制打印机a） PC机装好蓝牙驱动程序；b） 打开打印机；c） PC机启动搜索周边蓝牙设备，搜索到" Brightek Thermal Printer ”;d） 进行设备配对，输入密码“ 0000”，配对成功后可出现“蓝牙串口 COMx ”（x从1到20）此时用户通过访问串口 COMx就可以直接控制打印机；4.2通过打印机驱动程序控制打印机a） PC 机装好蓝牙驱动程序；b） 打开打印机；c） PC 机启动搜索周边蓝牙设备，搜索到“ Brightek Thermal Printer ”；d） 开启设备配对，输入密码“ 0000”，配对成功后可出现“蓝牙串口 COMx ”（x从1到20）；e） 安装打印机驱动程序，在“打印机和”中添加打印机，打印机端口选择蓝牙配对后生成的串口“ COMx ”，选择“从磁盘安装”打印机驱动，选择正确的驱动程序目录，完成安装；f） 在“打印机和”中生成“ Brightek Thermal Printer ”打印机图标；g） 在应用程序的打印菜单中选择“ Brightek Thermal Printer ”打印机可进行打印；注意事项：蓝牙通讯缓冲区为 8K字节，使用时应注意一次发送数据不能超过 8K字节，否则超出部分数据可能丢失不被打印！第5章红外使用说明5.1红外参数兼容IrDA 1.2标准波特率：9600数据位：8停止位：1奇偶校验：无5.2炜煌红外传输协议协议体：IrDA: L0 L1 D0 D1 ……Dn CS0 CS1解释：（a） IrDA:为协议头，5字节；（b） L0 L1长度域，2字节，低字节在前，表示从 D0到CS1的长度;（c） D0 D1……Dn :数据域，长度可变，实际发送的数据；L0到Dn的单字节加（d） CS0 CS1：校验域，2字节，双字节加和校验，低字节在前，表示从 和（只保留低16位）5.3协议示例49 72 44 41 3A 0E 00 41 42 43 44 45 46 47 48 49 4A 0D 0A DC 02(a) 49 72 44 41 3A (IrDA:): 协议头，5 字节；(b) 0E 00 ( L0 L1 )：长度域，2 字节；Dn数据域;(c) 41 42 43 44 45 46 47 48 49 4A 0D 0A (DO D1(d) DC 02 (CSO CS1):校验域；5。
